电    源

6V DC～12V DC（用户外部提供)

(本安参数：Ui：12V；Ii：500mA；Ci:0；Li:0，Pi：1W。

485参数：Ui：9V；Ii：100mA；Ci:0；Li:0，Pi：0.9W。）

本安设备与安全栅的匹配关系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。

接地电阻测量

量程：0.01Ω～200Ω

分辨率：0.001Ω

精度：±2%rdg±5dgt(20℃±5℃，70%RH以下)

接地电流测量

（选购）

量程：AC 0.0mA～20A

分辨率：0.1mA

精度：±2%rdg±5dgt(20℃±5℃，70%RH以下)

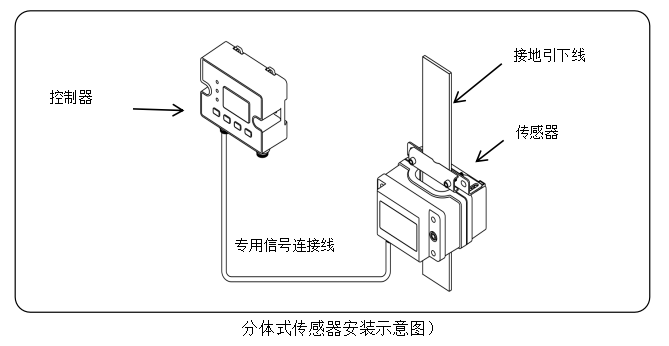

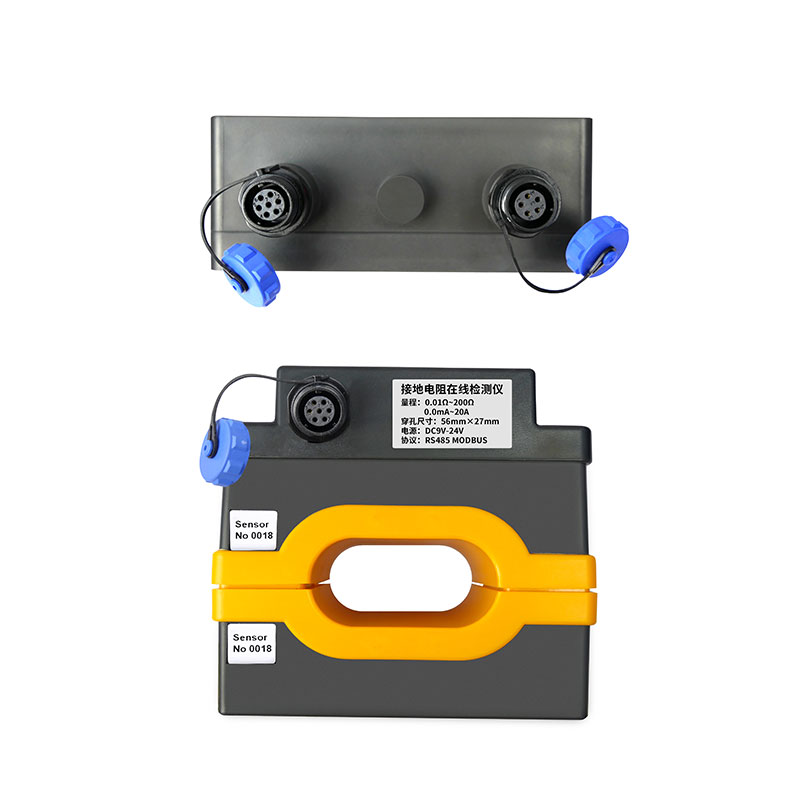

传感器穿孔尺寸

56mm×27mm

外形尺寸

123mm×117mm×100mm

LCD尺寸

47mm×28.5mm

溢出指示

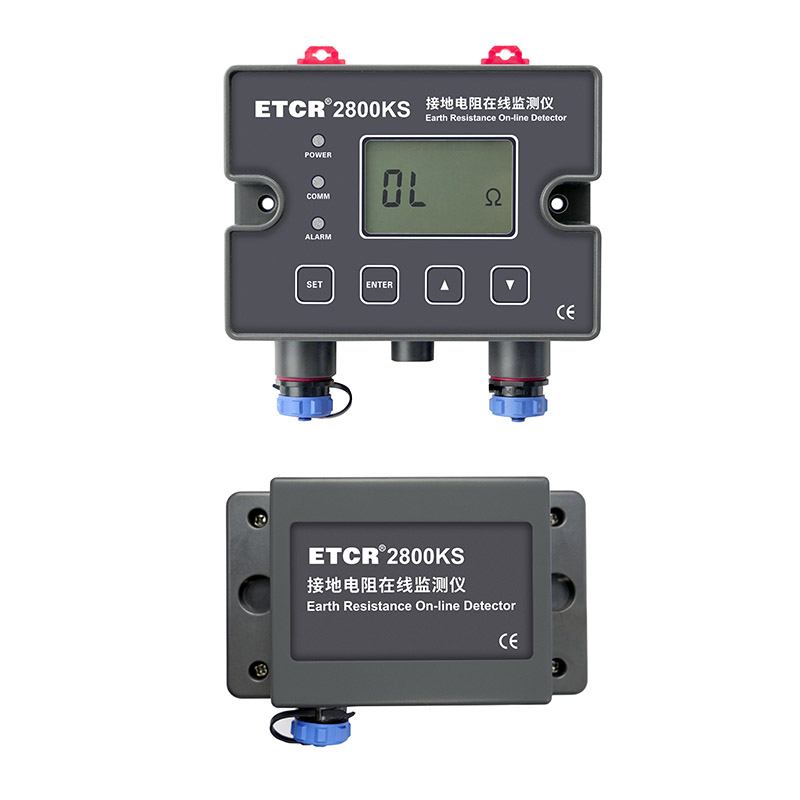

测试值大于200Ω时，LCD显示“OLΩ”符号

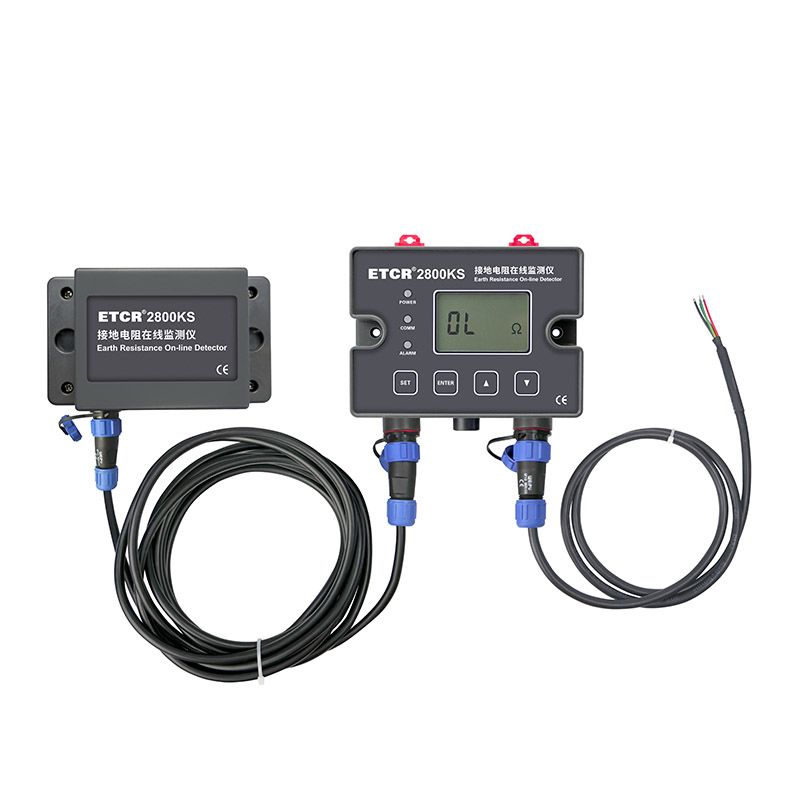

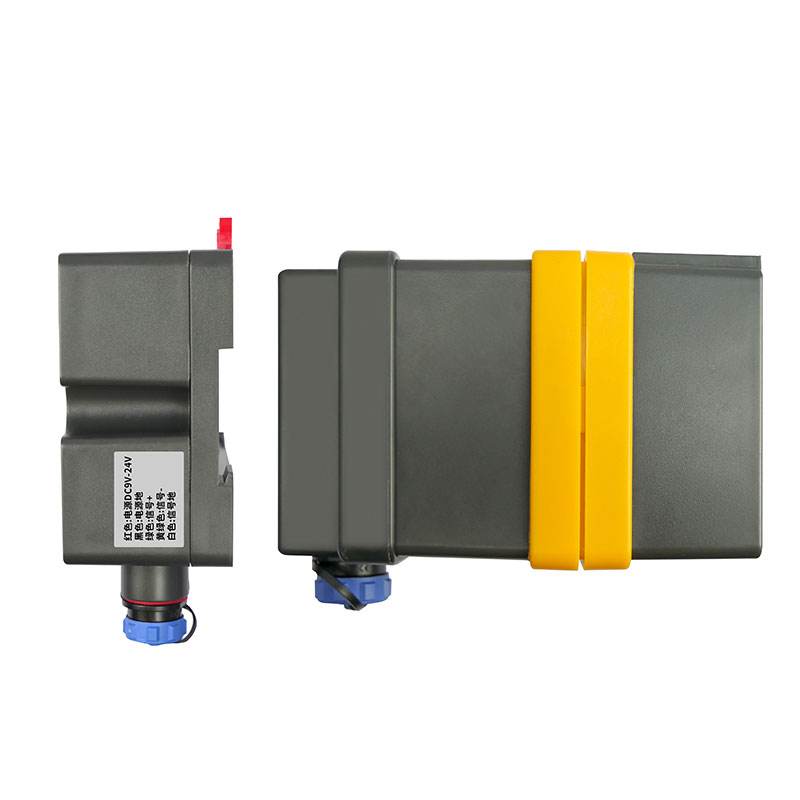

电源及通讯线接线标识

红色---电源输入正；黑色---电源输入地；

绿色---RS485信号正；黄绿色---RS485信号负；

白---屏蔽地；

(电源输入地与屏蔽地可以短路连接)

通讯方式

RS485(支持ModBus协议)或4G（选购）

网络点数

有线网络：1～250个接地点，可扩展

无线网络：60000个接地点，可扩展

通讯距离

有线网络：约1500米，可扩展

无线网络：不限制

报警指示

检测仪声光报警和LCD显示

报警设置

检测仪面板按键设置、后台设置

质    量

1150g

工作温湿度

-20℃～55℃；20％RH～90％RH

地线干扰电流

应避免

外部磁场

＜40A/m

外部电场

＜1V/m

单次测量时间

约0.5秒

功    耗

检测仪：50mA Max(选配4G 12VDC 150mA Max).

防爆标志

Ex ia ⅡB T3 Ga

防爆合格证号

CE23.3868X

防护等级

IP65

常规版本4G

LTE-FDD B1/B3/B5/B8

LTE-TDD B34/B38/B39/B40/B41

全球版本4G

LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28

LTE-TDD B38/B39/B40/B41

WCDMA B1/B2/B4/B5/B6/B8/B19

GSM B2/B3/B5/B8
