产品系列 : 接地电阻在线测试仪（非接触）
在线监测接地系统的回路接地电阻、金属回路联结电阻、接地引下线的连接状况
穿孔尺寸：130mm×20mm
电阻量程：0.010Ω～10Ω
通讯方式：RS485通讯，4G通讯
报警功能：可设置报警阈值
防爆标志：ExiaⅡBT3Ga
超大口径传感器
产品简介
ETCR2800X接地电阻在线检测仪又称大口径接地电阻远程在线测试仪、非接触型接地电阻在线检测仪、回路电阻在线检测仪，用于在线监测回路接地电阻、金属回路联结电阻、接地引下线的连接状况，金属线缆防盗监测。检测仪适用于输电线路杆塔接地；气象防雷接地；石油化工接地；通讯接地；变配电站接地；铁路设施接地；建筑仓库接地；金属回路阻值；电气设备接地等。
ETCR2800X采用非接触测量技术，不需辅助接地极，接地线穿心通过，不影响防雷接地效果和设施的正常运行，开合式结构，安装时无需断开接地引下线，方便快捷。通过检测仪面板按键可设置报警临界值，具有声光报警指示，监测仪具有RS485通讯或4G通讯，用户可以自行组建成有线网络系统或无线网络系统实现远程在线监测接地系统。

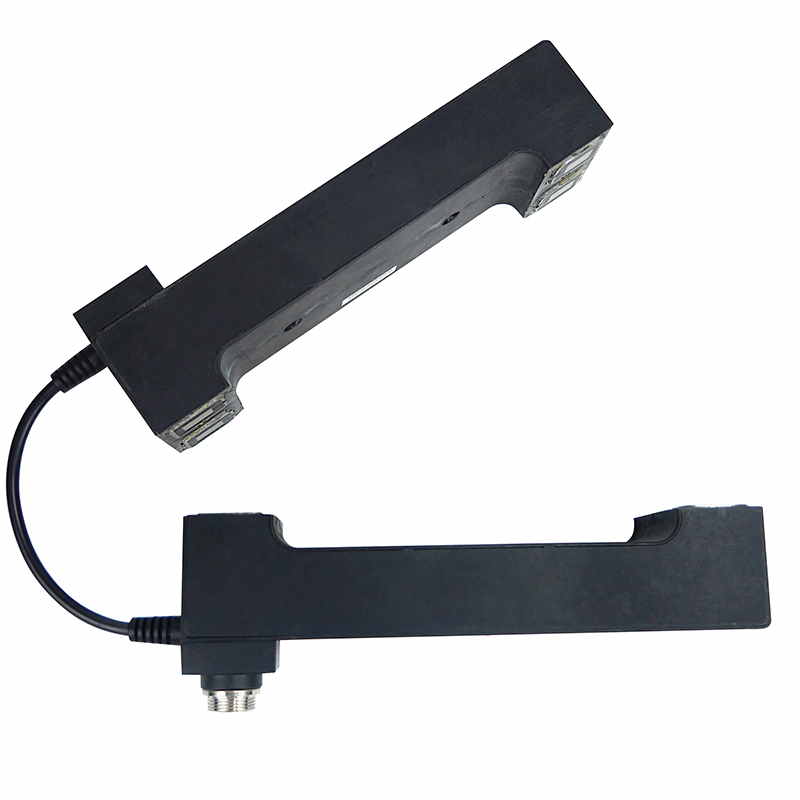

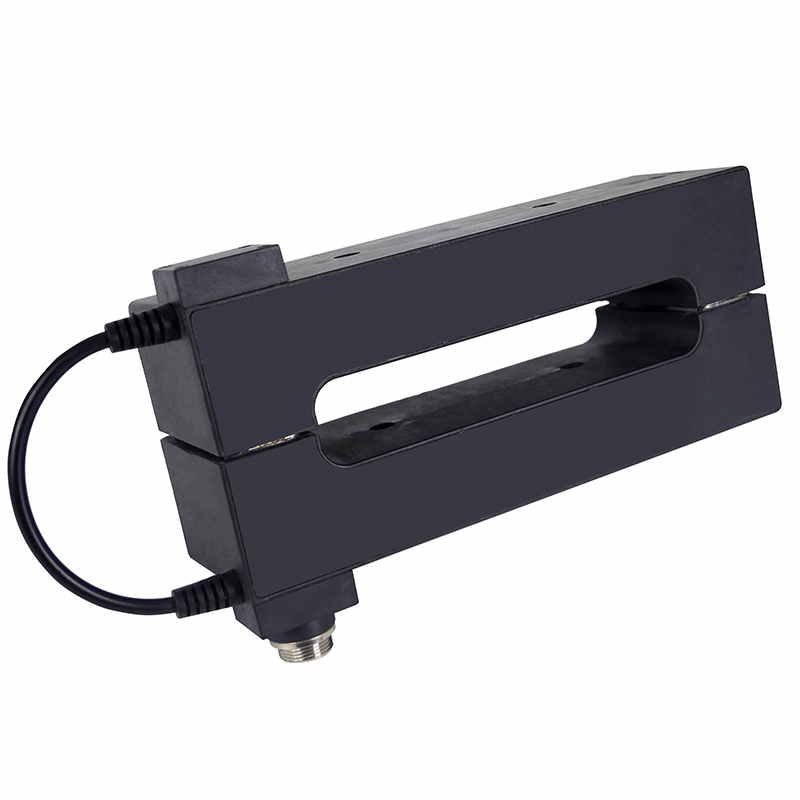

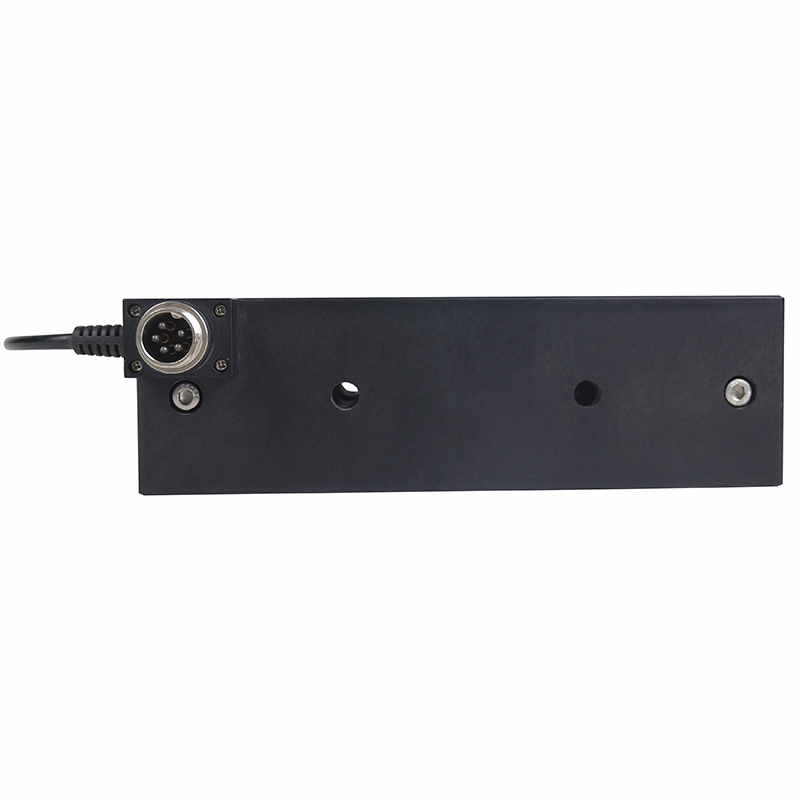

ETCR2800X为开合式超大口径传感器，适合130mm宽扁钢地线，安装时无需断开接地引下线，方便快捷。
产品特点
1、非接触测量技术，不需辅助接地极，开合式结构，不需断开接地引下线，安装简易。接地引下线直接穿过检测仪穿孔，不影响防雷接地效果和设施的正常运行。

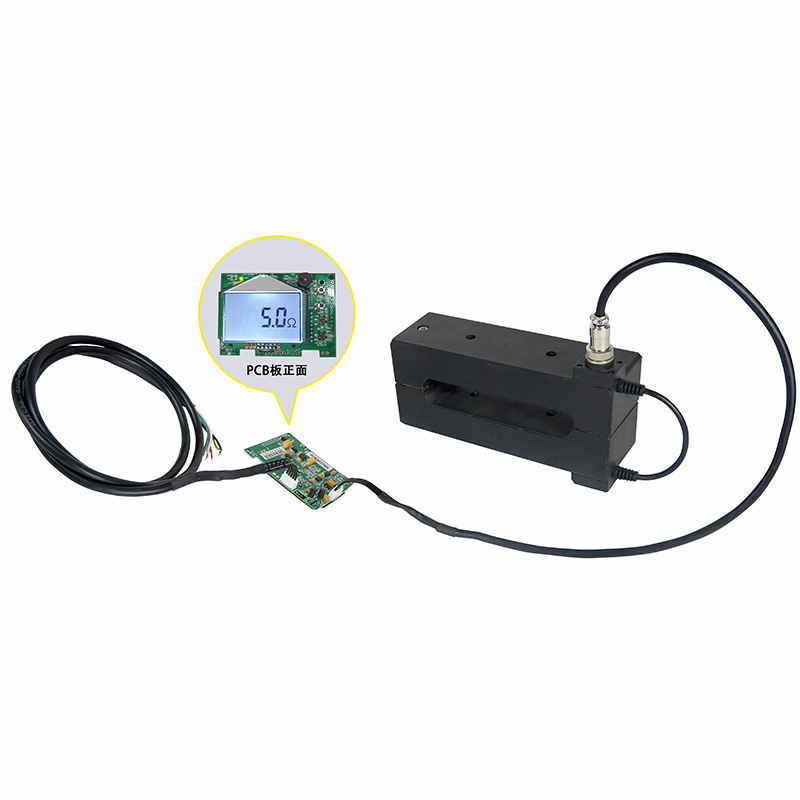

2、提供传感器和PCB模块，便于用户二次开发接地电阻在线监测产品。
3、超大口径传感器，适合130mm宽扁钢地线使用。
4、报警功能：可设置报警阈值（通过电路板按键设置或后台设置）。
5、RS485通讯或4G通讯，实现远程实时监测。
6、防爆型产品可用于相应的易燃易爆环境中。
技术参数
| 规格名称 | 规格参数 |
| 电 源 | 6VDC～12VDC，50mA Max（外部供电） |
| 数据显示 | 4位LCD |
| LCD尺寸 | 47mm×28.5mm |
| 电阻量程 | 0.01Ω～10Ω |
| 分 辨 力 | 0.001Ω |
| 精 度 | ±2%rdg±3dgt(20℃±5℃，70%RH以下) |
| PCB尺寸 | 75mm×54mm×22mm |

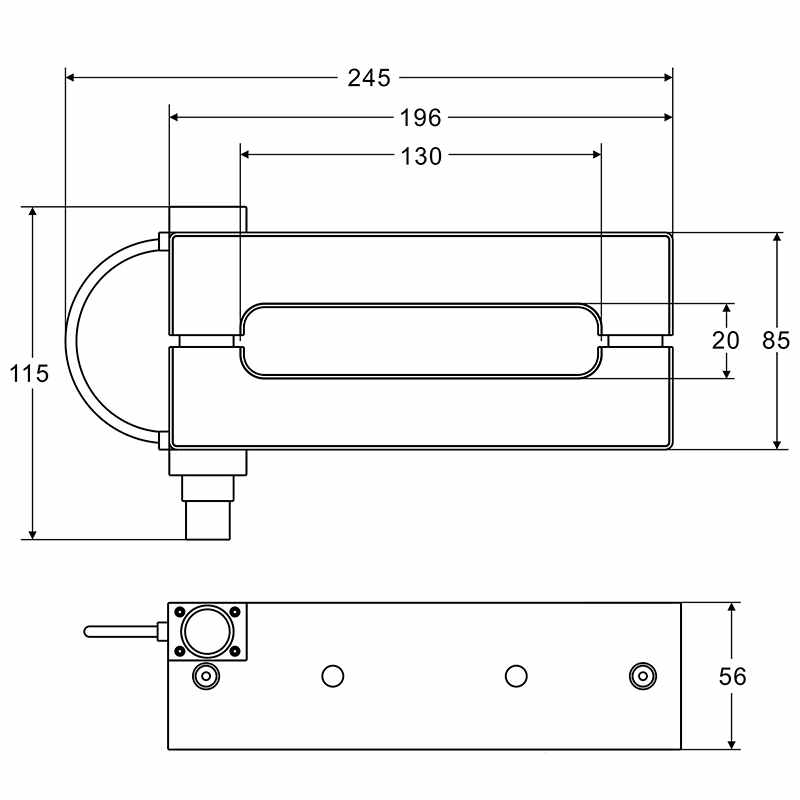

| 传感器尺寸 | 245mm×115mm×56mm |
| 穿孔尺寸 | 130mm×20mm |
| 传感器质量 | 约1762g |

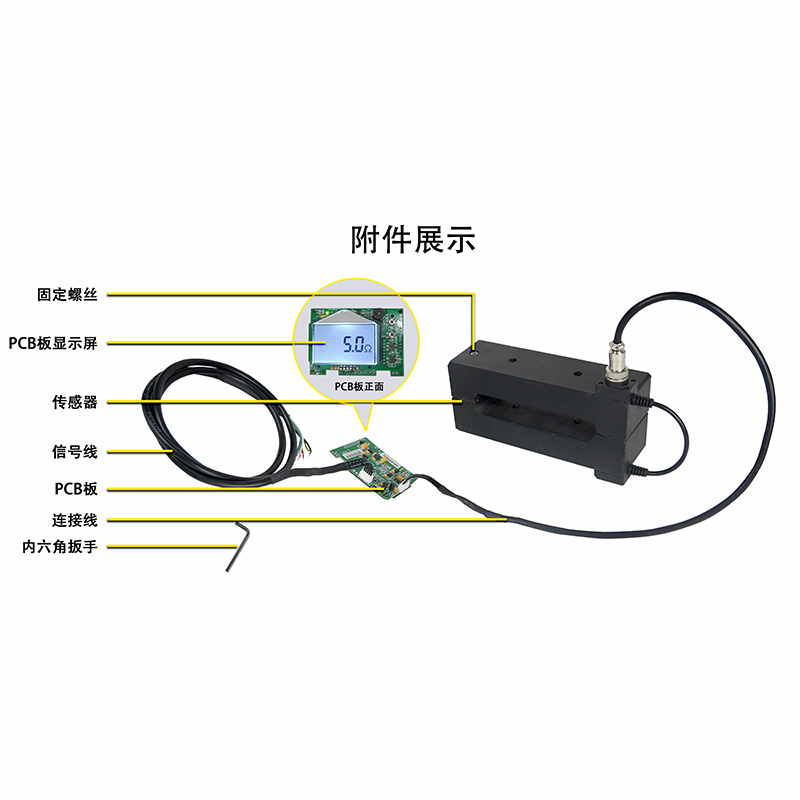

| PCB接口 | J1：信号输出、电源输入接口 J2：传感器与PCB连接口 |
| J1标识 | P+：电源输入正 P-：电源输入地 GND：信号地，与电源输入地(P-)短接 R+：信号输出正 R-：信号输出负 |
| J2标识 | I+、I-电流线圈接口 U+、U-电压线圈接口 GND：共地 |
| 连接线 | 1条，长0.5米(5芯线) |
| 信号线 | 1条，长1米(5芯线) |
| 报警设置 | 检测仪面板按键设置或后台设置 |
| 报警临界值设定范围 | 电阻：0Ω～500Ω（设置为500时关闭报警功能） |
| 通讯方式 | RS485通讯，4G通讯（选购） |
| 连接线标识 | 红色---电源输入正； 黑色---电源输入地；(电源输入地与屏蔽地可以短路连接) 绿色---RS485信号正； 黄绿色---RS485信号负； 白色---屏蔽地； |
| 溢出指示 | 测试值大于100Ω时，LCD显示“OLΩ”符号 |
| 换档 | 全自动换档 |
| 地线干扰电流 | 应避免 |
| 外部磁场 | ＜40A/m |
| 外部电场 | ＜1V/m |
| 单次测量时间 | 约0.5秒 |
| 工作电流 | 50mA Max. |

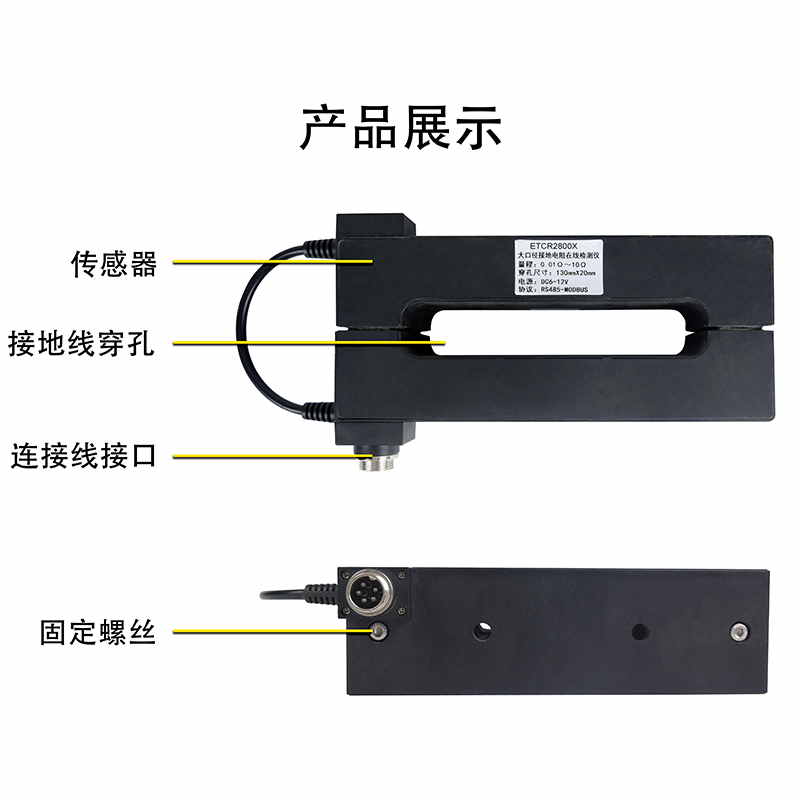

| 安装 | 地线穿心通过传感器中心孔 |
| 安装要求 | 电路板需要另外置于其他防护箱内 |
| 常规版本4G | LTE-FDD B1/B3/B5/B8 LTE-TDD B34/B38/B39/B40/B41 |
| 全球版本4G | LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 LTE-TDD B38/B39/B40/B41 WCDMA B1/B2/B4/B5/B6/B8/B19 GSM B2/B3/B5/B8 |
| 工作温湿度 | -20℃～55℃；20％RH～90％RH |
型号对比
产品图片 | 产品型号名称 | 穿孔尺寸 | 电阻量程 | 通讯方式 | 报警功能 | 其它 |
| ETCR2800B非接触式接地电阻在线检测仪 | 60mm×27mm | 0.010～200Ω | RS485通讯，4G通讯 | 有 | |
| ETCR2800C多功能非接触式接地电阻在线检测仪 | 56mm×27mm | 0.010Ω～100Ω | RS485通讯，4G通讯 | -- | 带显示屏 |
| ETCR2800KB开合式接地电阻在线检测仪 | 55mm×32mm | 0.010Ω～1000Ω | RS485通讯，4G通讯 | 有 | |
| ETCR2800KC开合式接地电阻在线检测仪 | 56mm×27mm | 0.010Ω～100Ω | RS485通讯，4G通讯 | 有 | 带显示屏 |
| ETCR2800E小口径接地电阻在线检测仪 | Φ17mm | 0.010Ω～100Ω | RS485通讯，4G通讯 | 有 | |
| ETCR2800N内置式接地电阻在线检测仪 | 65mm×36mm | 0.010Ω～200Ω | RS485通讯，4G通讯 | 有 | |
| ETCR2800T不锈钢接地电阻在线检测仪 | 53mm×20mm | 0.010Ω～100Ω | RS485通讯，4G通讯 | 有 | 不锈钢壳体传感器 |
| ETCR2800X大口径接地电阻在线检测仪 | 130mm×20mm | 0.010Ω～10Ω | -- | 有 |
