产品简介

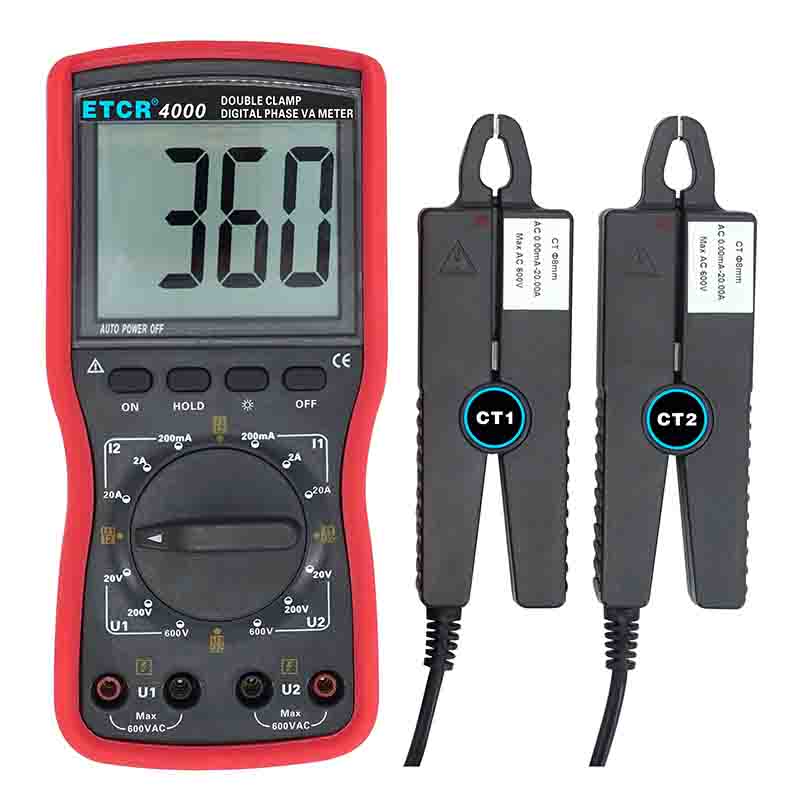

ETCR4000双钳数字相位伏安表又称单相相位伏安表、数字相位伏安表、伏安相位仪、相位测量仪，用于相位、交流电流、交流电压、交流漏电流、相序测量。可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。

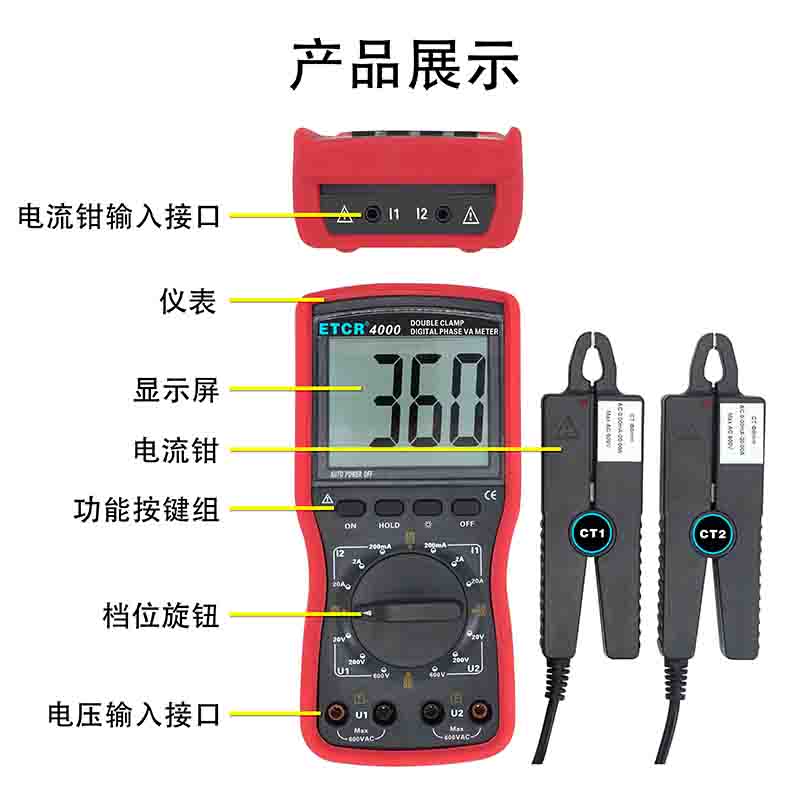

ETCR4000双钳数字相位伏安表采用超大LCD显示屏，白屏背光，显示一目了然，仪表采用绝缘防滑护套，具有数据保持功能，自动关机功能，操作简单，可靠耐用。
产品特点

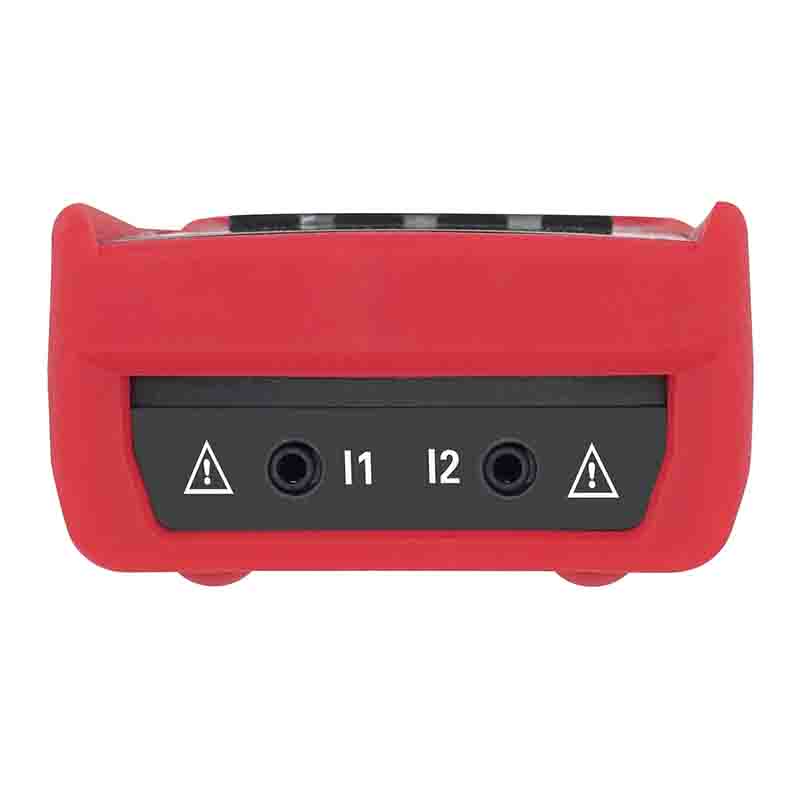

1、采用电压互感器和电流钳方式输入，机内无高压，2路输入间完全隔离，安全可靠。

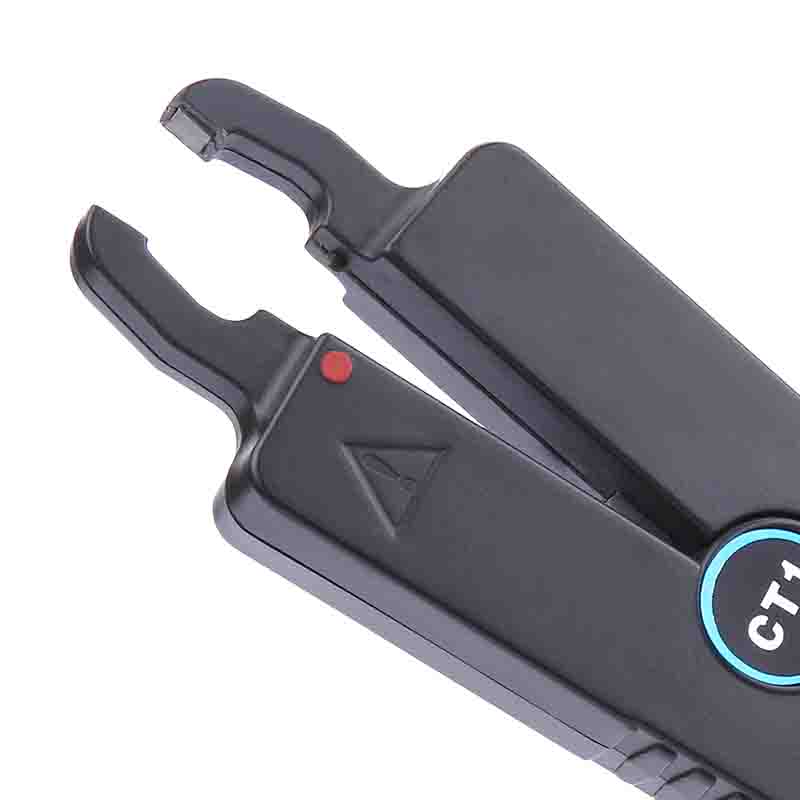

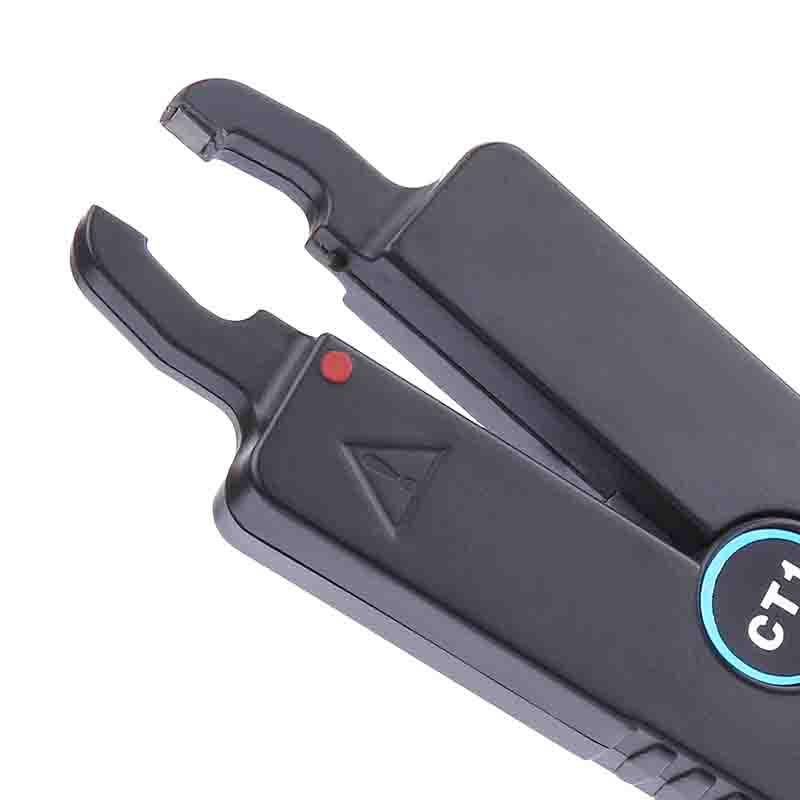

2、尖小形钳口适合于排线密集的场所。

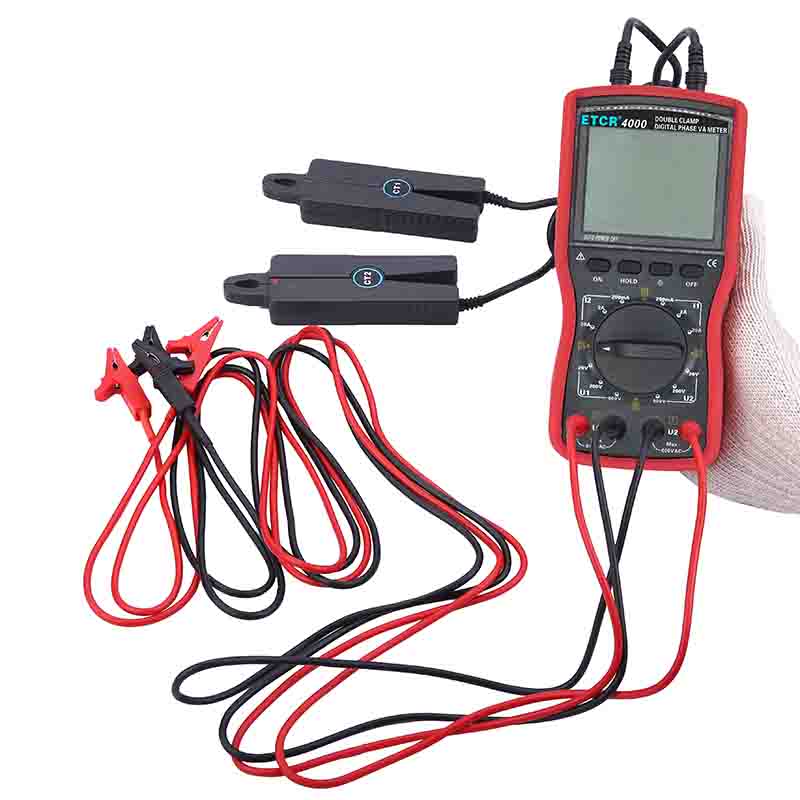

3、测试线采用电力专用电缆线，弹棒插头和鳄鱼夹均有绝缘保护。
4、采用超大LCD显示屏，白屏背光，显示一目了然。
5、高精度、高稳定、低功耗、操作方便。
技术参数
1、量程与基本误差
| 类别 | 量程 | 分辨力 | 基本误差 |
| 电压 | 20V | 0.01V | ±(0.5%量程) |
| 200V | 0.1V | ||
| 600V | 1V | ||
| 电流 | 200mA | 0.1mA | ±(0.5%量程) |
| 2A | 1mA | ||
| 20A | 10mA | ||
| 相位 | 0～360° | 1° | ±1° |
2、技术规格
| 规格名称 | 规格参数 |
| 电源 | DC9V 碱性干电池（1.5V LR6×6） |
| 显示模式 | LCD显示，白屏背光功能，适合昏暗场所 |
| LCD尺寸 | 70mm×62mm ；显示域：64mm×54mm |
| 钳口尺寸 | Φ8mm |
| 采样速率 | 约3次/秒 |
| 量程 | 交流电压：0～20V/200V/600V |
| 交流电流：0～200mA/2A/20A | |
| 相位：0～360° | |
| 测量相位时被测信号的幅值范围 | 测U1-U2相位时：30V～600V |
| 测I1-I2相位时：10mA～20.00A | |
| 测U1-I2或I1-U2相位时：10V～500V、10mA～20.00A | |
| 数据保持 | 测试中按HOLD键保持数据，“DH”符号显示 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电压检测 | 当电池电压低于7.8V～8V时，电池电压低符号显示，提醒更换电池 |
| 工作电流 | 开启背光灯最大约35mA |
| 关闭背光灯,仪表耗电约5mA | |
| 仪表尺寸 | 长宽厚：196mm×92mm×54mm |

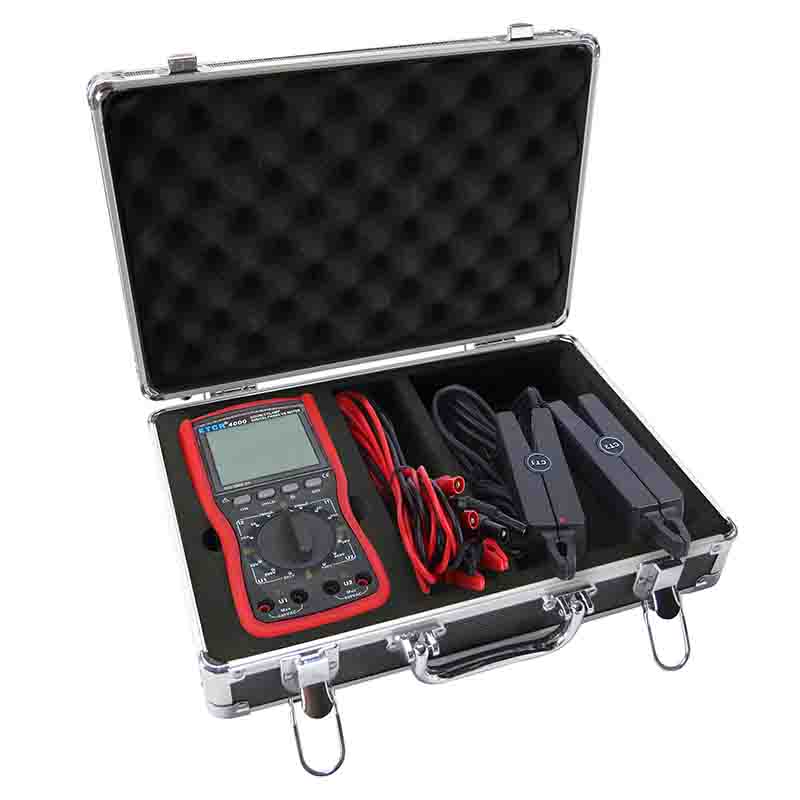

| 仪表质量 | 主机：约565g(含电池)；总质量：约2.24kg（含附件） |
| 绝缘 | 仪表线路与外壳之间、两电压输入端之间≥10MΩ |
| 结构 | 双重绝缘 |
| 输入阻抗 | 测试电压各档输入阻抗为：1MΩ |
| 测U1U2相位时电压输入阻抗为：40kΩ | |
| 耐压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟；两电压输入端之间能承受500V/50Hz的正弦波交流电压历时 1分钟的试验 |
| 工作温湿度 | -10℃～40℃； 80%RH以下 |
| 存放温湿度 | -10℃～60℃； 70%RH以下 |
型号对比
| 产品图片 | 产品型号名称 | 钳口尺寸 | 相位 | 电压量程 | 电流量程 | 功率量程 | 谐波 | 其他 |
| ETCR4000数字双钳相位伏安表 | Φ8mm | 0～360° | 0.00V～600V | 0.0mA～20.0A | -- | -- | |

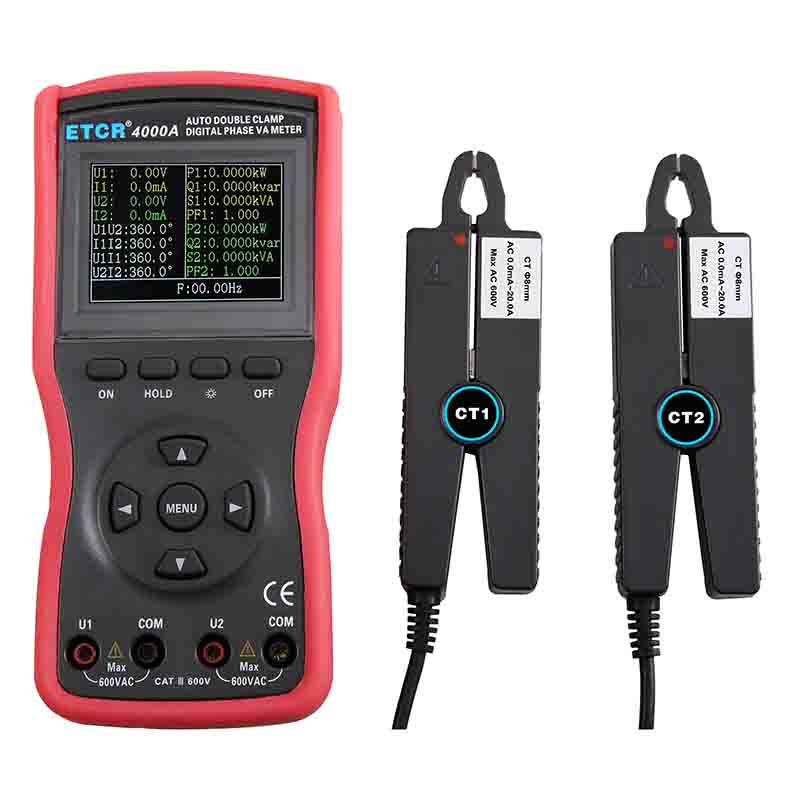

| ETCR4000A智能型双钳数字相位伏安表 | Φ8mm | 0～360° | 0.00V～600V | 0mA～600A | 0.0W～12kW | -- | |

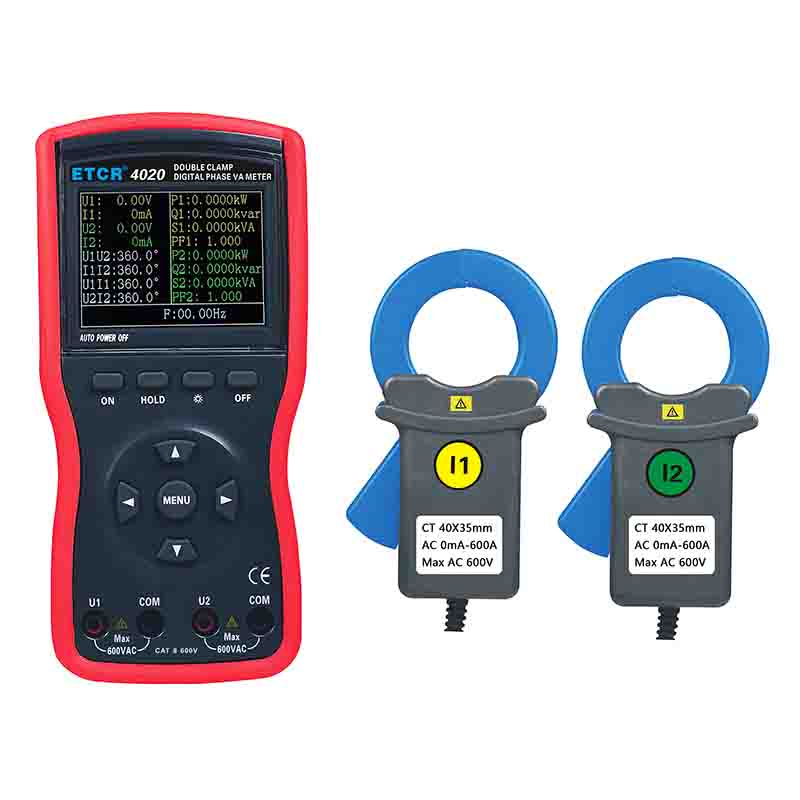

| ETCR4020大口径双钳数字相位伏安表 | Φ40mm | 0～360° | 0.00V～600V | 0.0mA～20.0A | 0.0W～360kW | -- | |

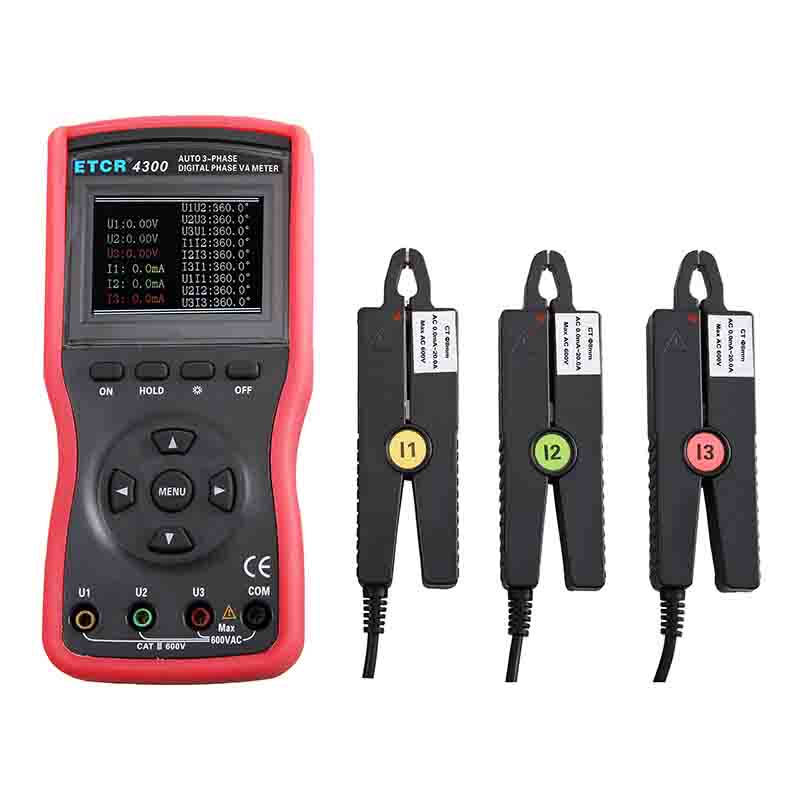

| ETCR4300三相数字相位伏安表 | Φ8mm | 0～360° | 0.00V～600V | 0mA～600A | 0.0W～12kW | -- | |

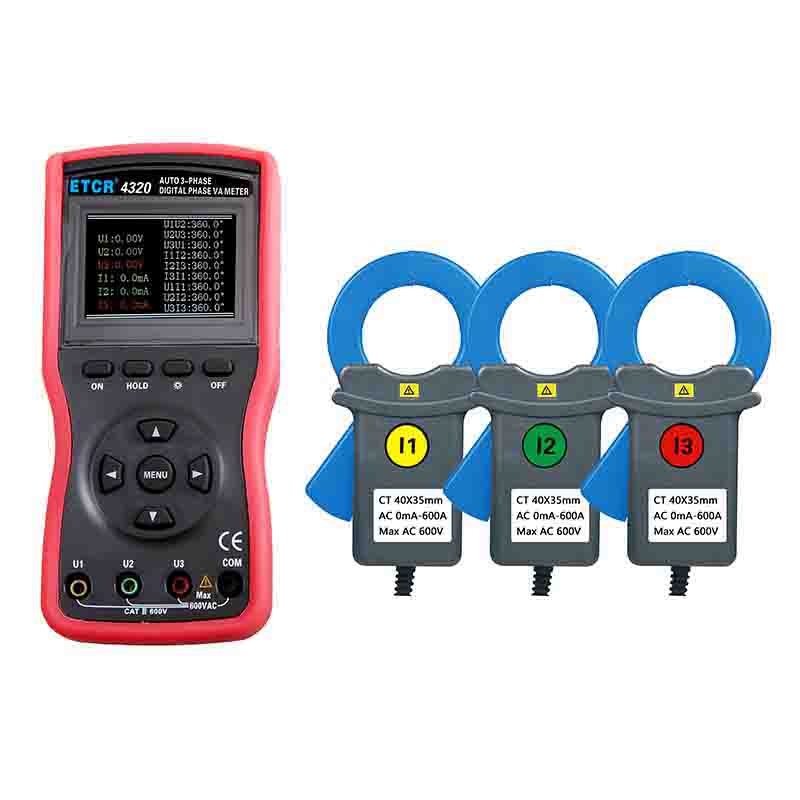

| ETCR4320大口径三相数字相位伏安表 | Φ40mm | 0～360° | 0.00V～600V | 0.0mA～20.0A | 0.0W～360kW | -- | |

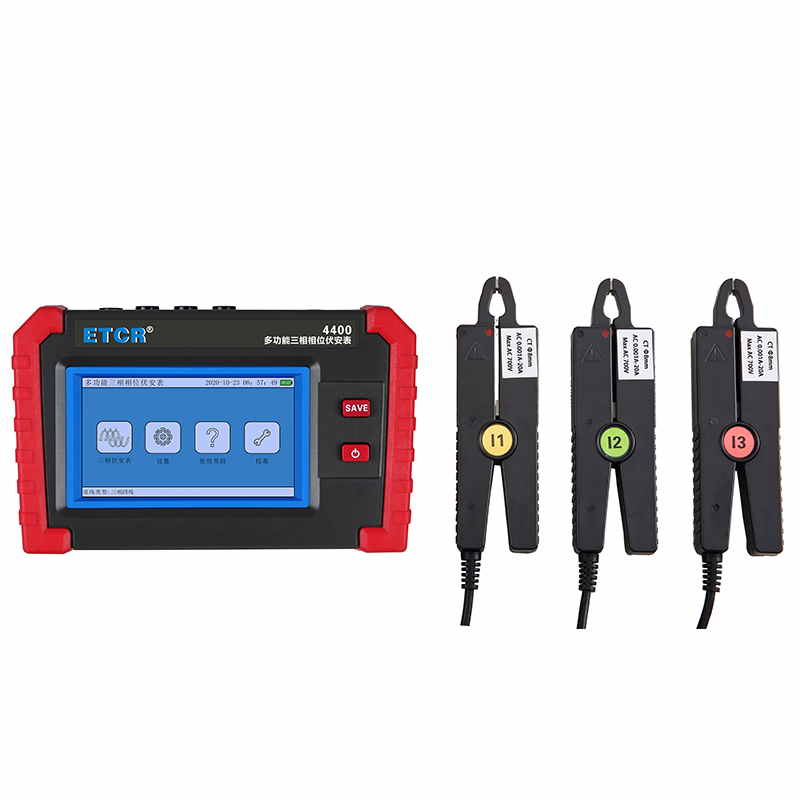

| ETCR4400多功能三相相位伏安表 | Φ8mm | 0～360° | 0.00V～700V | 0.0mA～20.0A | 0.0W～140kW | 2～20次 | 锂电池、蓝牙 |
