ETCR4000A智能型双钳数字相位伏安表又称单相相位伏安表、数字相位伏安表、伏安相位仪、相位测量仪，用于测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数等，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的新型电力仪表。尤其适用于电能计费系统及继电保护系统，其供电营销部门的电能计量、用电检查、电力稽查，生技部门的装表接电 、继电保护、差动检测、启动试验、变电检修，或电力实训、技能比武等。

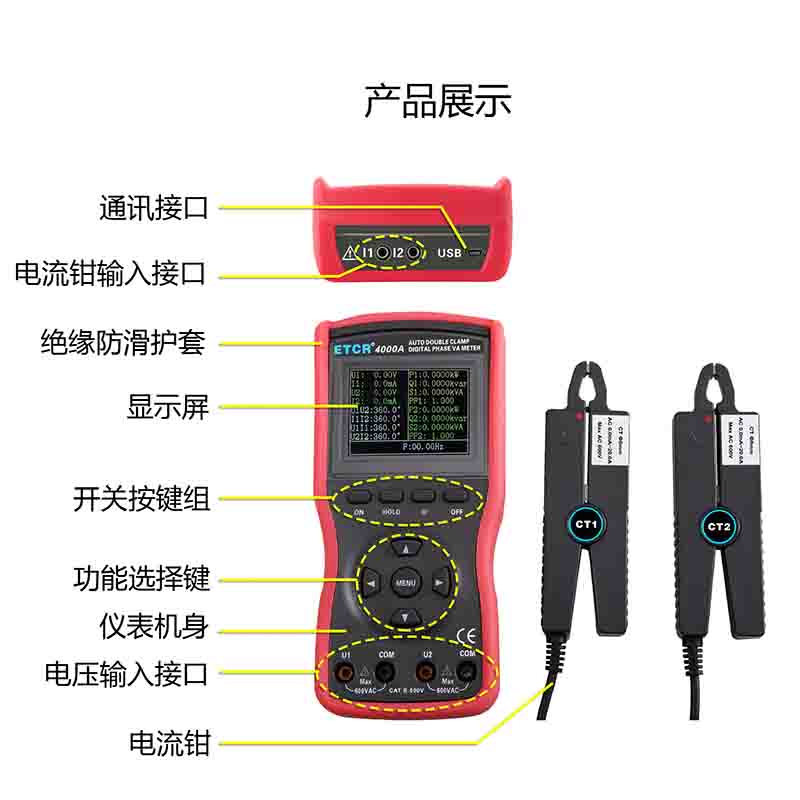

      ETCR4000A智能型双钳数字相位伏安表采用2.8寸TFT彩色液晶屏，所有参数同屏显示，一目了然。是对机械旋钮式相位伏安表的全面升级，减少了操作的繁琐性，降低了误操作的可能性，测试精度高、使用方便。仪表配有的防振防滑高绝缘护套，USB通讯接口，可存储1200组数据，通过系统软件上传所存数据到电脑，实现在线实时监测与历史查询，读取、保存、报表、打印历史数据等。
产品特点
1、智能化设计，是对机械旋钮式相位伏安表的全面升级，减少了操作的繁琐性，降低了误操作的可能性。
2、采用电压互感器和电流钳方式输入，机内无高压，2路输入间完全隔离，安全可靠。
3、尖小形钳口适合于排线密集的场所。
4、测试线采用电力专用电缆线，弹棒插头和鳄鱼夹均有绝缘保护。
5、存储功能，数据存储1200组。
6、USB通信接口。


1、量程与基本误差

类别	量程	分辨率	基本误差
电压	AC 0.00V～600V	0.01V	±(0.5%量程)
电流	AC 0.0mA～20.0A	0.1mA	±(0.5%量程)
相位	0.0°～360°	0.1°	±1°
有功功率P	0.0W～12kW	0.1W	±(1.0%量程)
无功功率Q	0.0var～12kVar	0.1var	±(1.0%量程)
视在功率S	0.0VA～12kVA	0.1VA	±(1.0%量程)
功率因数PF	-1～+1	0.001	±0.03
频 率F	45Hz～65Hz	0.01Hz	±(1.0%量程)





2、技术规格

规格名称	规格参数
电源	DC9V 碱性干电池(1.5V AA×6)
显示模式	2.8寸TFT彩色液晶屏,显示域58mm×44mm
量程	电压：AC 0.00V～600V
	电流：AC 0.0mA～20.0A
	相位：0.0°～360.0°
	频率：45.00Hz～65.00Hz
	有功功率：0.0W～12kW
	无功功率：0.0var～12kVar
	视在功率：0.0VA～12kVA
	功率因数：-1～+1
钳口尺寸	Φ8mm
数据存储	1200组

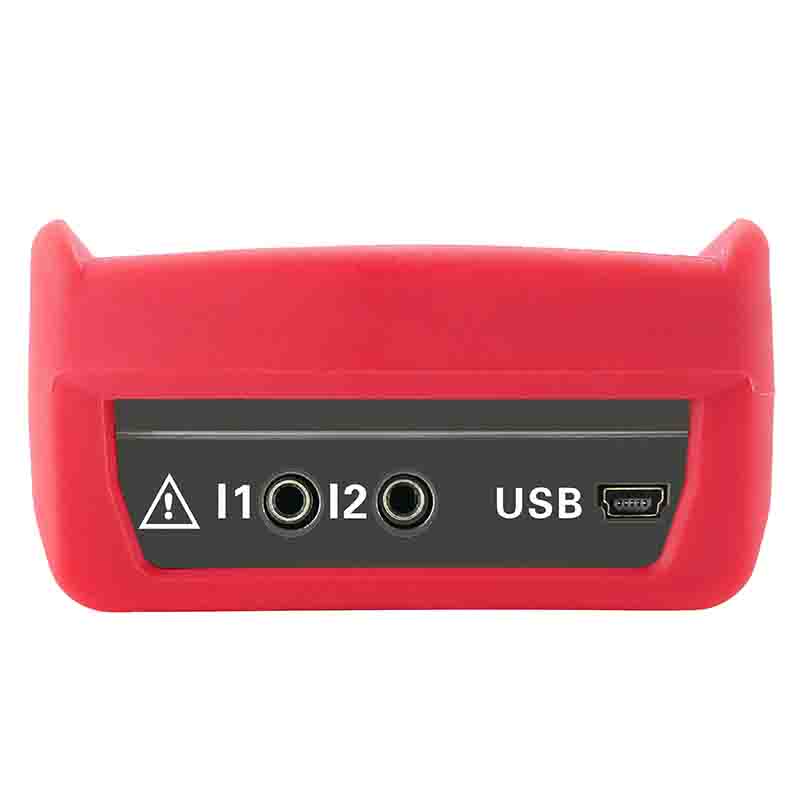

通讯接口	USB通讯接口，所存数据上传电脑，便于分析管理数据
功耗	开启背光灯最大耗电135mA；关闭背光灯仪表耗电90mA
检测速率	约2秒/次
数据保持	测试中按HOLD键保持数据，“HD”符号显示
自动关机	无操作约15分钟后，仪表自动关机，以降低电池消耗
背光功能	有，适合昏暗场所及夜间使用；无操作五分钟后关闭背光
电压检测	当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池
仪表尺寸	长宽厚：196mm×92mm×54mm
仪表质量	主机：约565g(含电池)；总质量：约2.36kg（含附件）
输入阻抗	测试电压输入阻抗为：1MΩ
耐压	仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟
绝缘	仪表线路与护套外壳之间≥100MΩ
结构	双重绝缘，带绝缘防振护套
适合安规	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-10℃～60℃；70%RH以下
