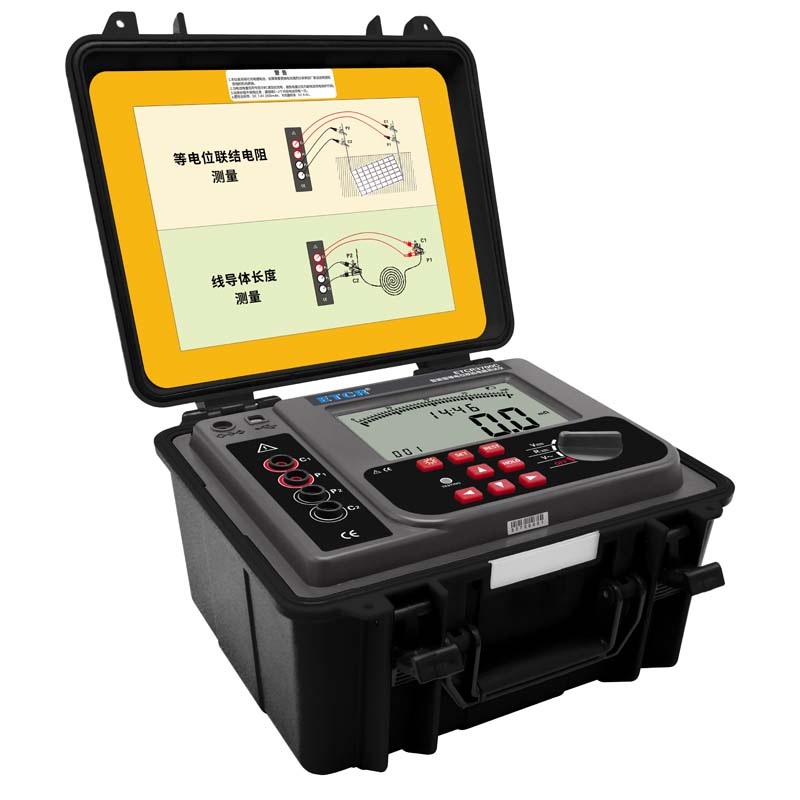

ETCR3700C等电位联结电阻测试仪

产品简介

ETCR3700C等电位联结电阻测试仪,又名：直流低电阻测试仪等，用于测量直流电阻及交直流电压。仪表采用精密四线法测试，准确可靠，是检测建筑物中(避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、门窗、阳台、厨房等对象)的金属构件之间等电位联结质量的专用仪表，也可以测量各种电气设备与地网地极间的连接导体的电阻，也可以测量断路器、开关、插座触点的接触电阻以及各种线圈电阻、分流器电阻、车船飞机的金属铆接电阻、电焊接点的电阻、蓄电池并联连接电阻、配电盘母线及导线接点电阻等。广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。

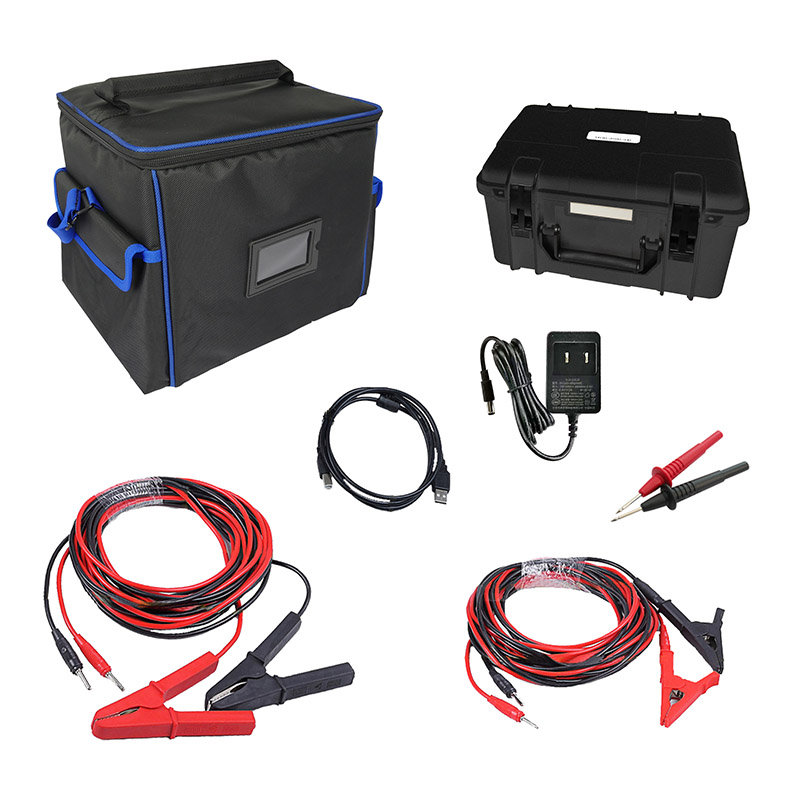

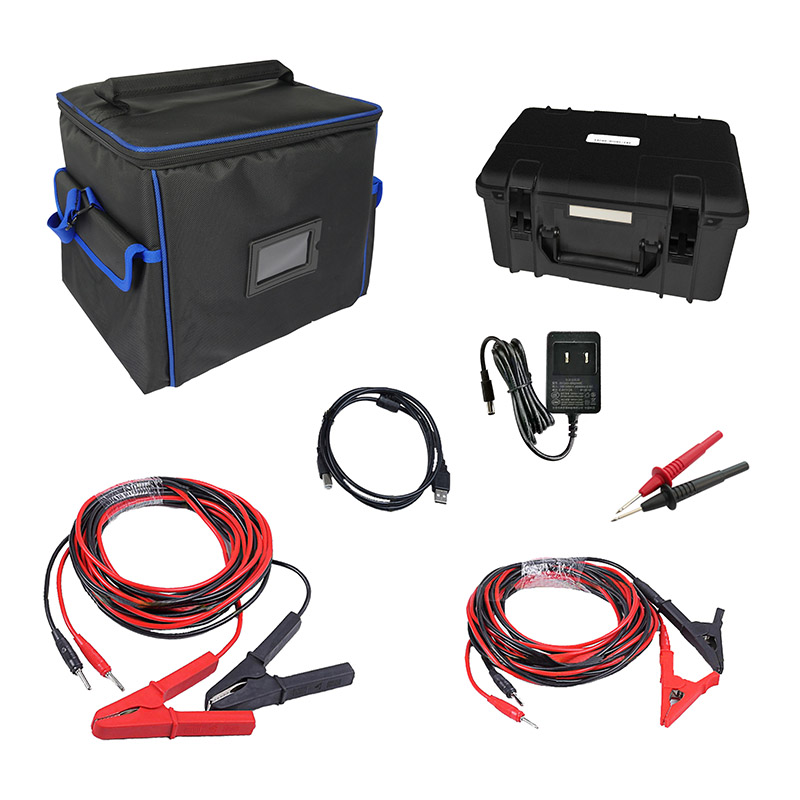

ETCR3700C等电位联结电阻测试仪由主机、监控软件、测试线、充电器、USB通讯线等组成。仪表还具有自动关机，告警功能、时钟功能。主机超大LCD显示，带背光，棒图指示，一目了然。仪表电阻档位1mΩ、400mΩ、4Ω、40Ω、400Ω、4kΩ、40kΩ，最大测试电流2A，量程1mΩ～400.00kΩ，完全满足国标要求。仪表能存储600组数据，具有蓝牙通信与USB通信，上位机软件具有历史数据读取、查阅、保存、报表、打印等功能。

产品特点

1、采用精密四线法测量，测试更准确。最大测试电流2A，量程1mΩ～400.00kΩ。

2、配有专用可替换大表笔及大鳄鱼夹，现场联接测试更可靠。

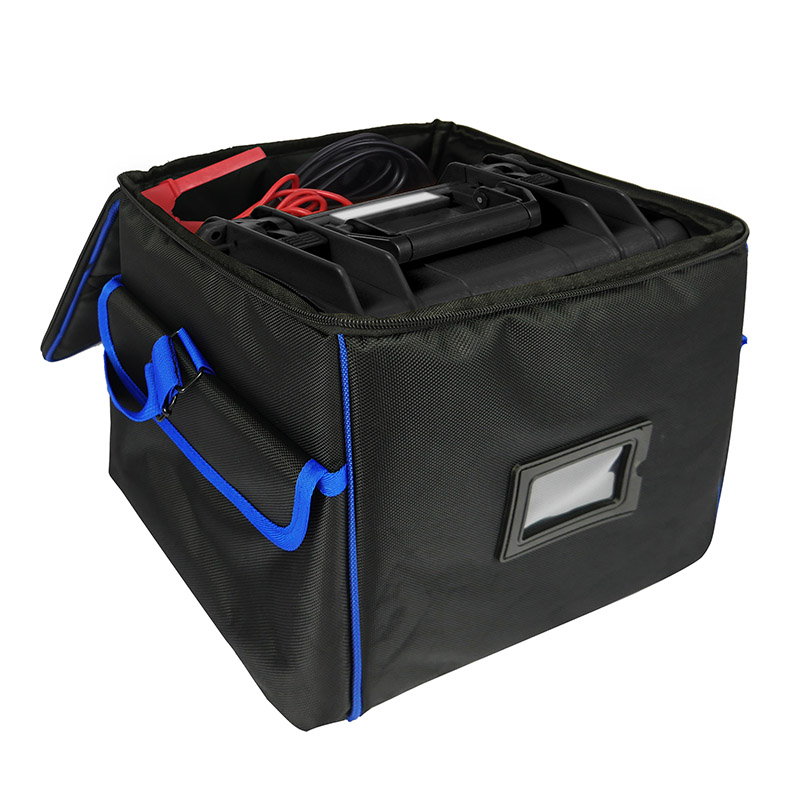

3、采用坚固耐用的保护箱及大容量可充电锂电池组，特别适合户外工地使用。

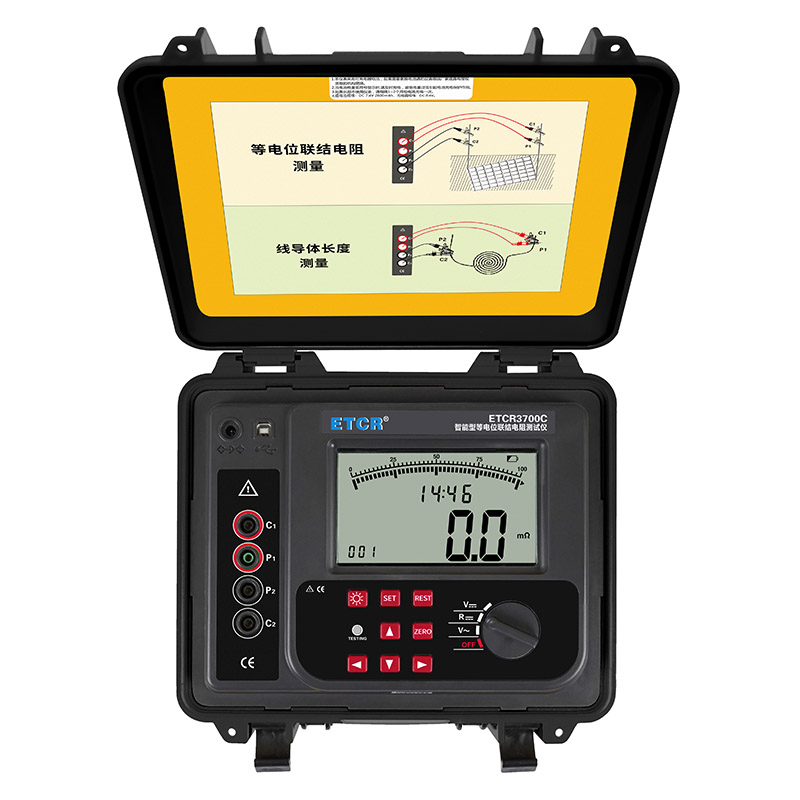

4、主机超大LCD显示，白屏背光，棒图指示，一目了然。

5、报警功能，时钟功能，自动关机功能。

6、蓝牙通信、USB通信数据上传功能。

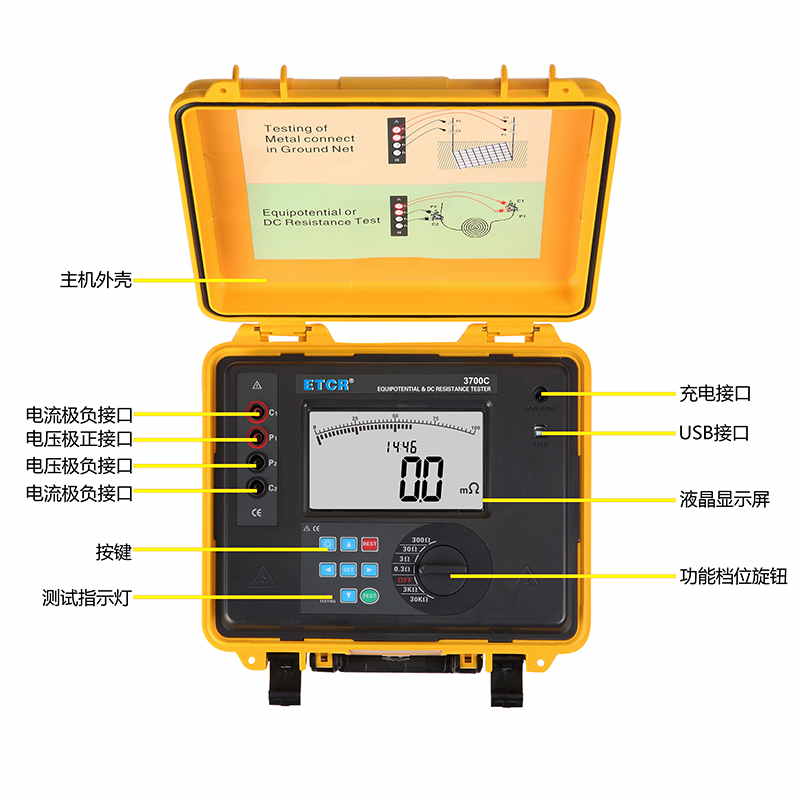

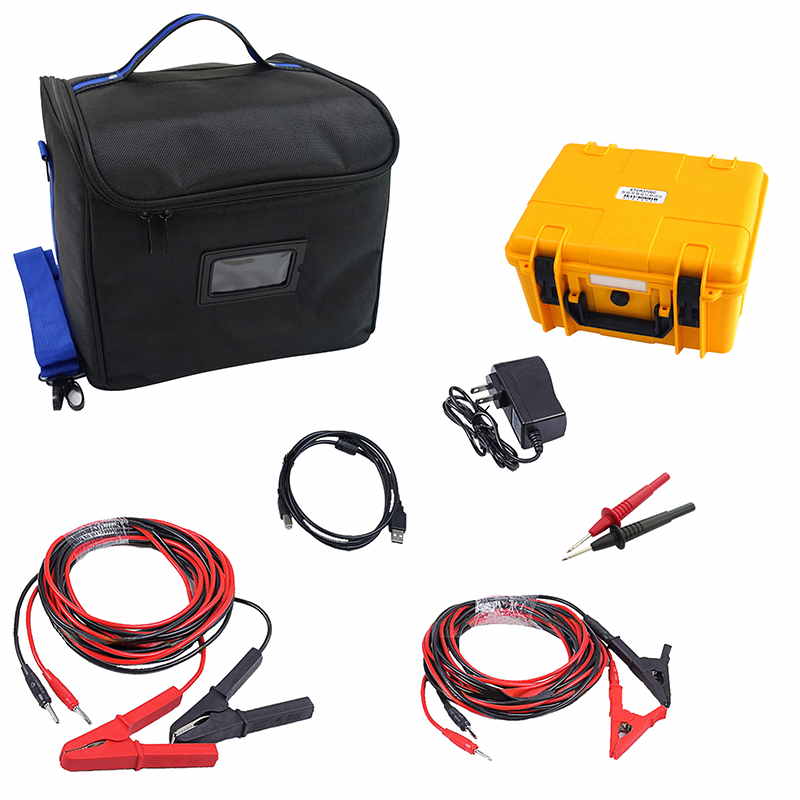

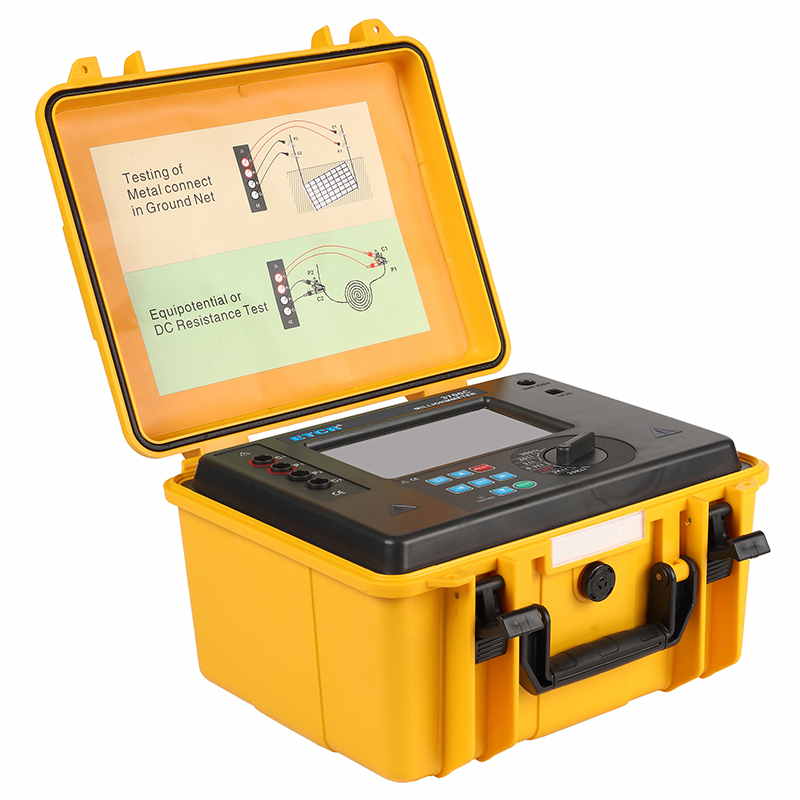

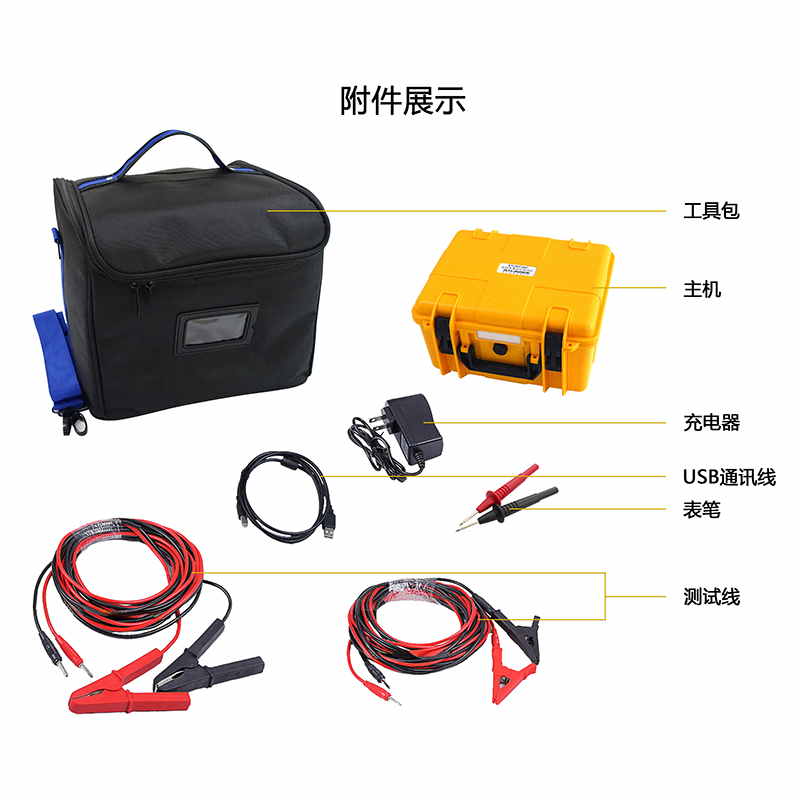

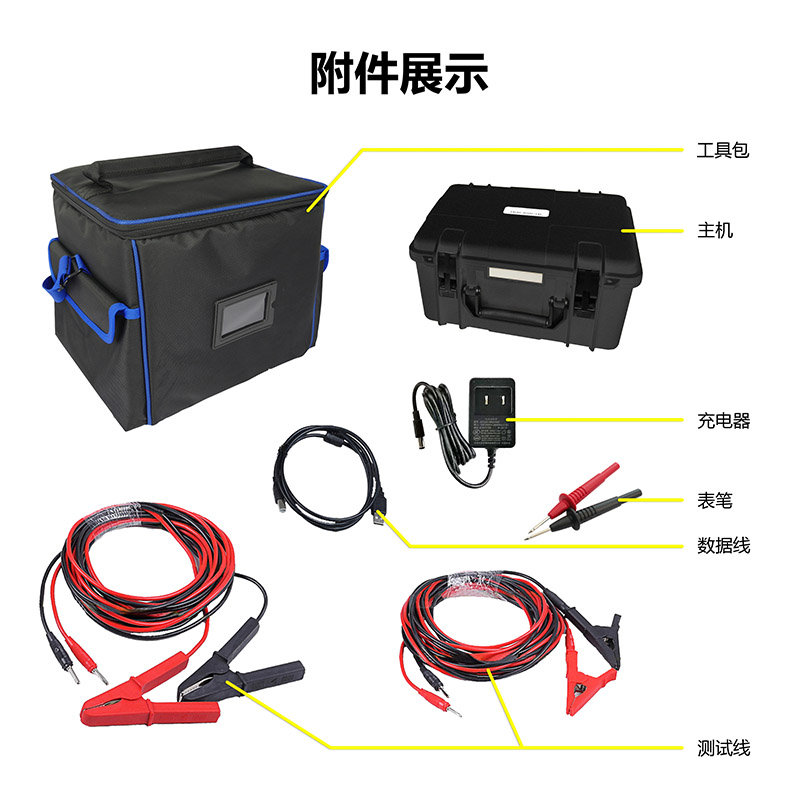

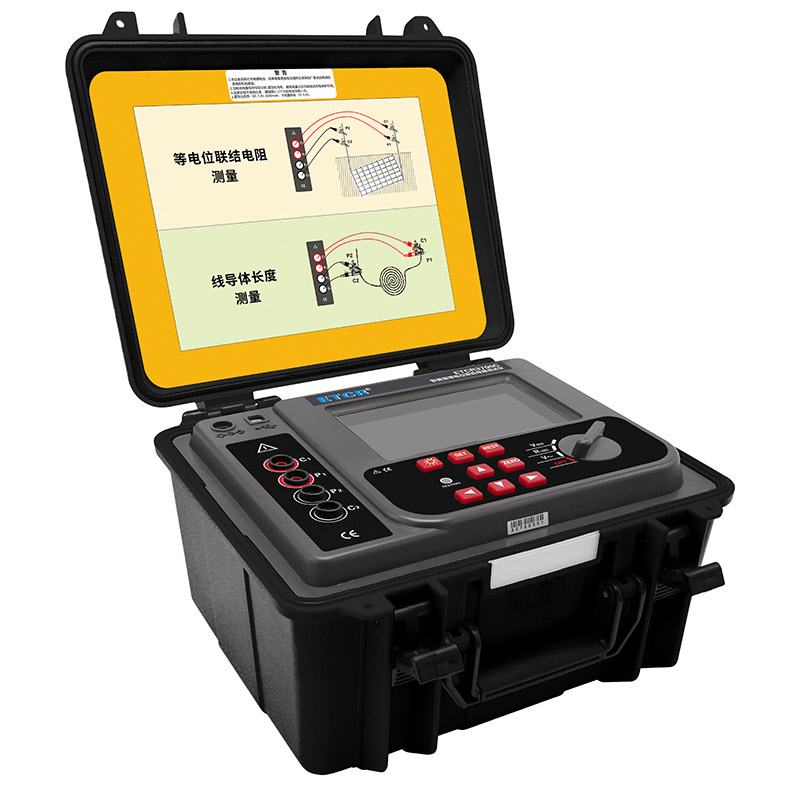

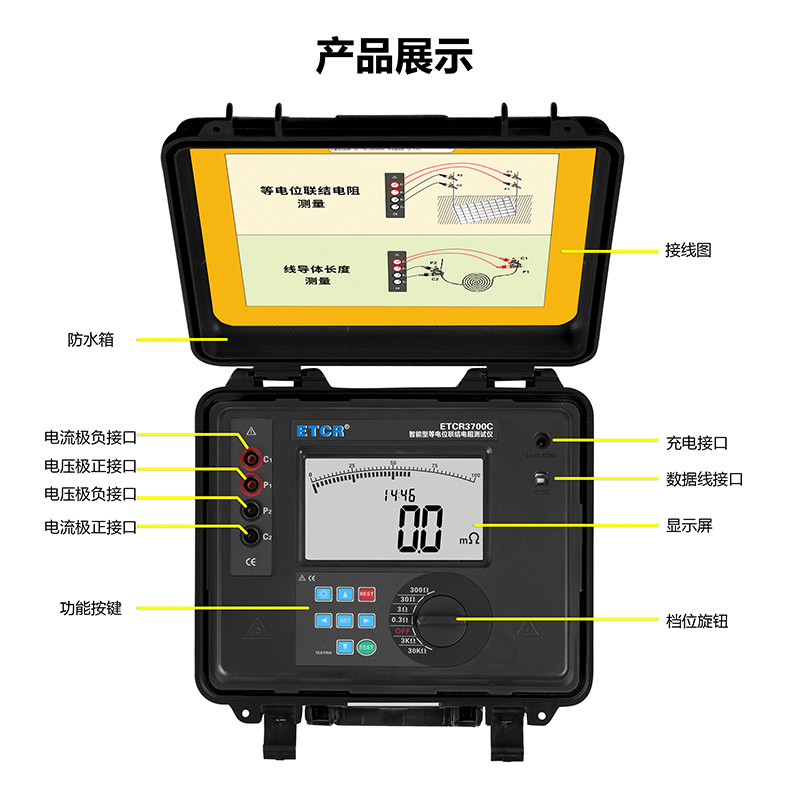

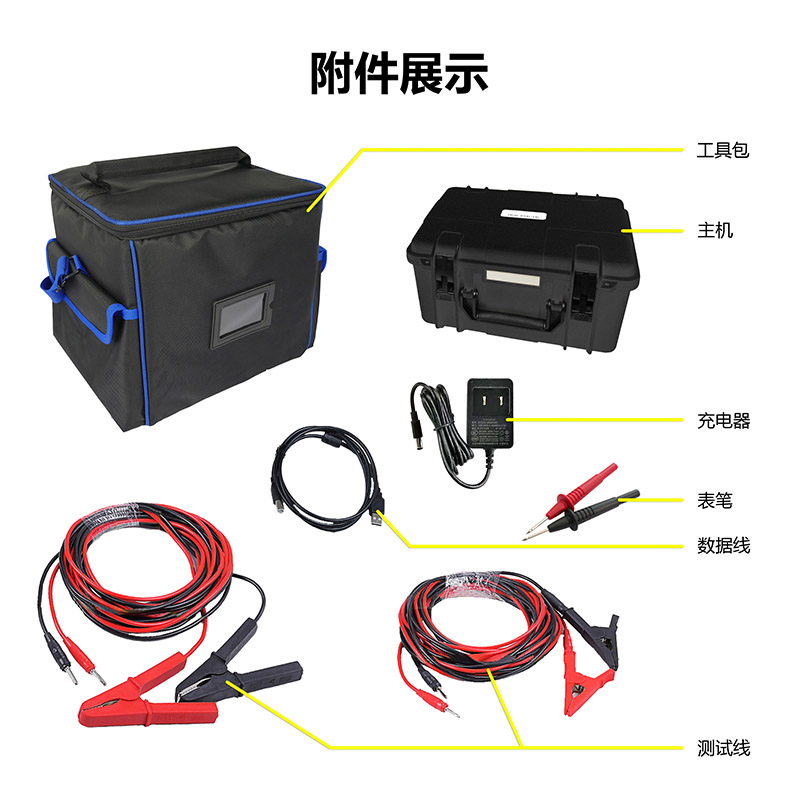

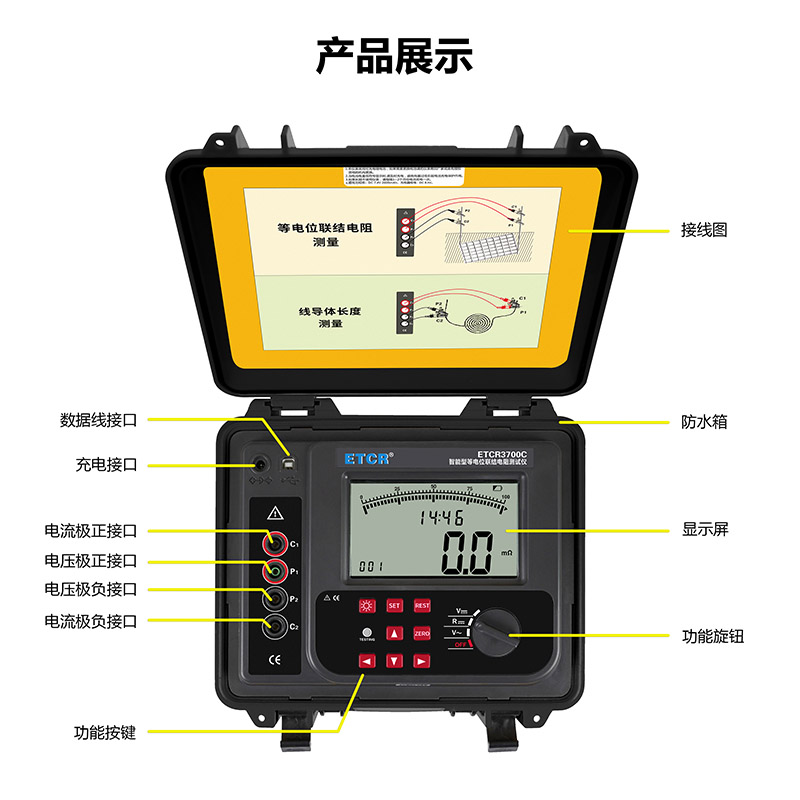

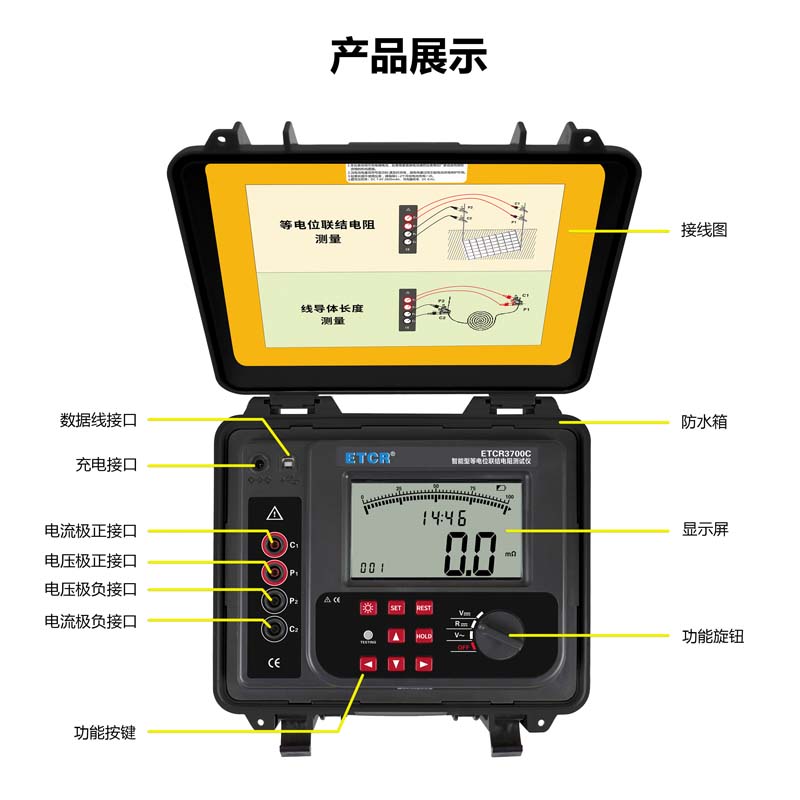

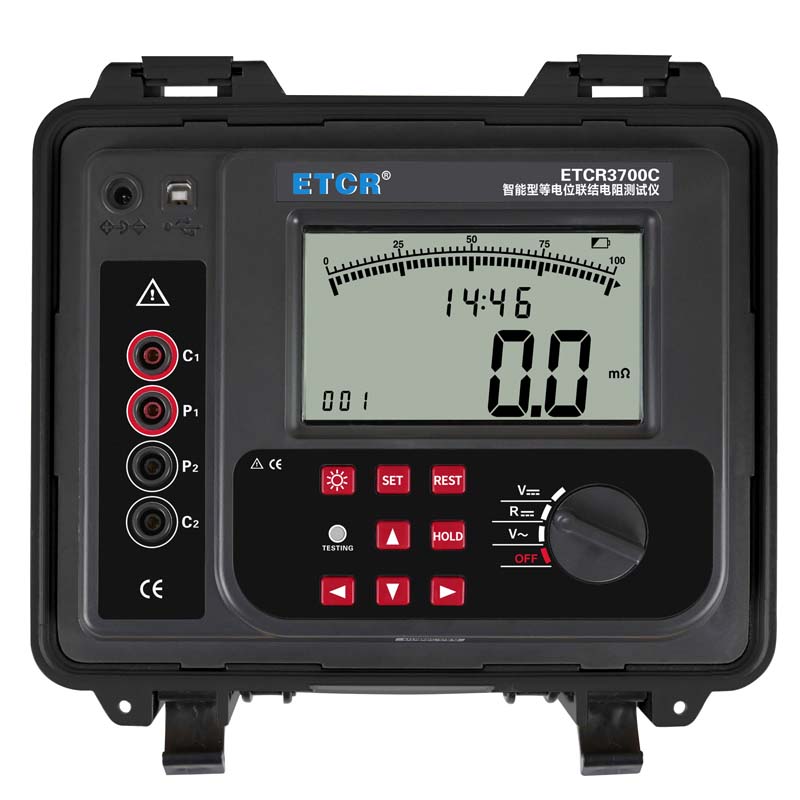

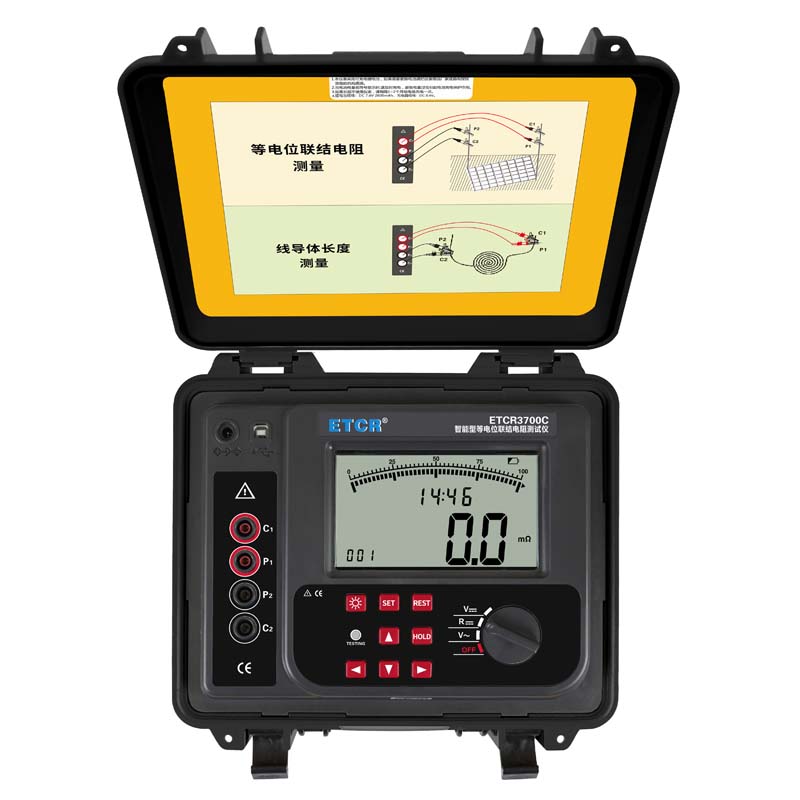

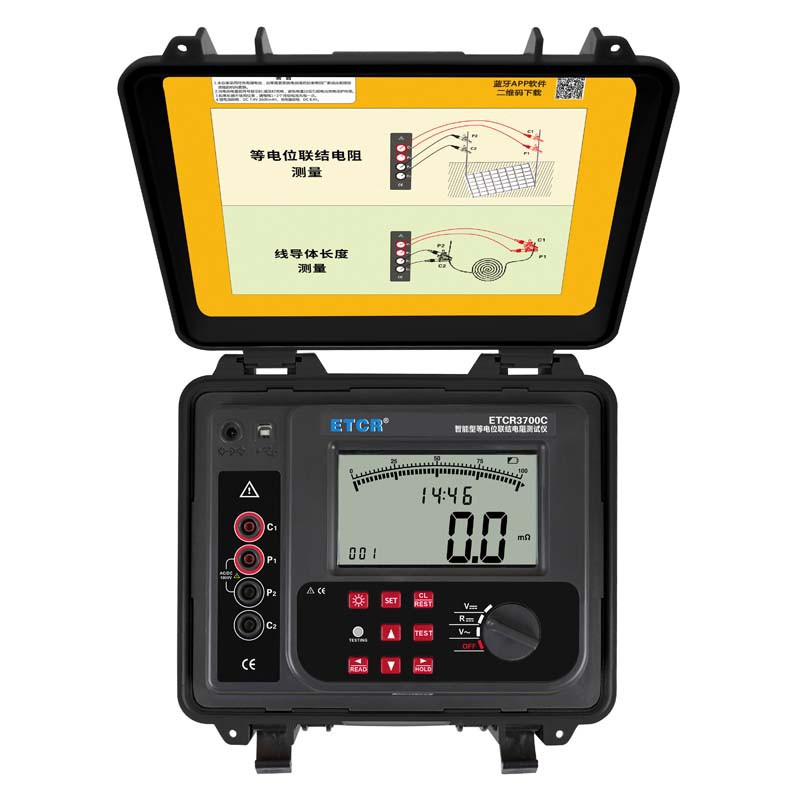

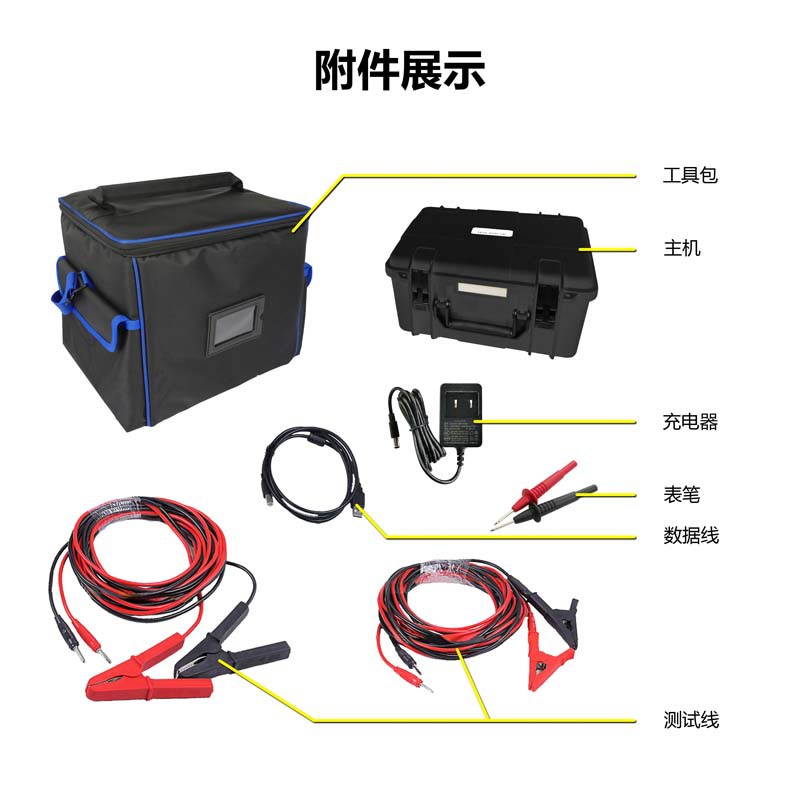

ETCR3700C产品展示.jpg ETCR3700C附件展示.jpg

技术参数

1、量程及准确度

量程	精度	分辨率	测试电流
1mΩ～399mΩ	±1%rdg±5dgt	0.1mΩ	2A
400mΩ～3999mΩ		1mΩ	0.5A
4.000Ω～39.99Ω		0.01Ω	50mA
40.0Ω～399.9Ω		0.1Ω	5mA
400Ω～3999Ω		1Ω	0.5mA
4.00kΩ～39.99kΩ		0.01kΩ	0.05mA
40.0kΩ～400.0kΩ		0.1kΩ	0.005mA

2、一般规格

电源	DC 7.4V，2600mAh 可充锂电池，电池充满约8.4V
LCD尺寸	128mm×75mm； LCD显示域124mm×67mm
检测方式	精密四线法，2路A/D同时检测
电阻量程	1mΩ～400.00kΩ
电压量程	0V～1000V AC/DC
电压精度	±1.5%rdg±3dgt
最大测试电流	2A
导线长度测试	L：≤999999m
标准导线长度	标准导线长度设置范围：1m～30m
测试接口	C1电流正、C2电流负、P1电压正、P2电压负
测量时间	2秒/次
数据存储	600组(掉电或更换电池不会丢失数据)
自动关机	有，无操作5分钟后自动关机
告警设置	告警临界值设置范围：1Ω～30Ω，00Ω不启动告警功能，每次开机不启动告警功能
告警提示	测试值超过告警设定值时，“嘟--嘟--嘟--”告警提示
测试指示	测试过程中蓝色 TESTIHG 灯闪烁
充电指示	充电时充电器上的指示灯亮红色，充满后亮绿色
数据保持	每次测试完后自动保持显示所测结果
时钟功能	24小时制，显示时、分
测试线	4条：红黑各2条，每条线长5m
背光功能	可控灰白屏背光，适合昏暗场所使用
线路电压	应避免线路带电测量
防护等级	IP65（合盖时）
溢出显示	超量程溢出功能：“OL”符号显示
低电压指示	当电池电压降到DC 7.2V±0.1V时，电池电压低符号显示，提醒仪表需及时充电
USB接口	具有USB接口，软件监控，存储数据可以上传电脑
蓝牙功能	安装APP后，可在手机查看测试结果
主机尺寸	280mm×260mm×160mm
质量	主机：约2270g（含电池）；总重量：约4.7kg（含附件）
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-10℃～60℃；70%RH以下
耐压	AC 3700V/rms(外壳与螺钉之间)
适合安规	IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》

型号对比

产品图片	产品型号名称	电阻量程	电阻测量档位	测试电流	报警功能	存储功能	通讯方式

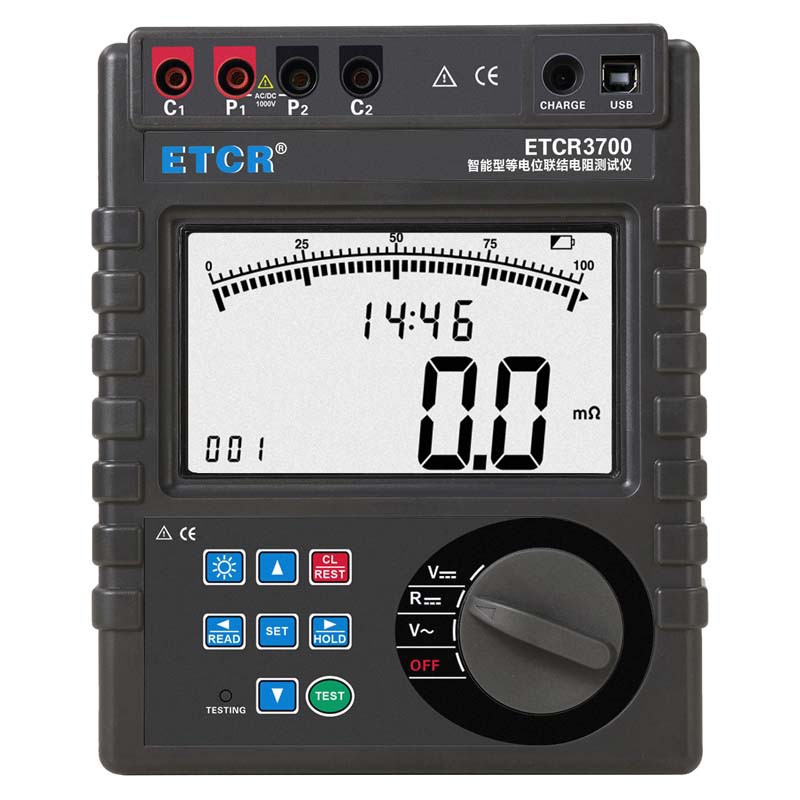

	ETCR3700等电位联结电阻测试仪	1mΩ～30.0kΩ	0.3Ω、3Ω、30Ω、300Ω、3kΩ、30kΩ	2A MAX	可设置电阻报警阈值	400组	——
	ETCR3700A便携式等电位联结电阻测试仪	0.001mΩ～40.0kΩ	4mΩ、40mΩ、400mΩ、4Ω、40Ω、400Ω、4kΩ、400kΩ	1.2A MAX	——	9999组	蓝牙、USB
	ETCR3700C等电位联结电阻测试仪	1mΩ～30.0kΩ	0.3Ω、3Ω、30Ω、300Ω、3kΩ、30kΩ	4A MAX	可设置电阻报警阈值	400组	——
	ETCR3740等电位联结电阻在线测试仪	1mΩ～1000Ω	1000mΩ、10Ω、100Ω、1000Ω	1A MAX	可设置电阻报警阈值	——	RS485、4
