产品简介
ETCR001F分离式柔性线圈电流积分器又称洛氏线圈电流传感器、罗氏线圈传感器、柔性电流钳、雷击电流传感器，用于电流、高次谐波电流(可达400次)、复杂波形电流、瞬态冲击电流、相位、电能、功率、功率因数等检测。配带积分器后可更便捷地集成到其他测试设备，如电能质量分析仪、谐波分析仪、电力参数记录仪、相位检测分析仪、工业控制装置、示波器、高精度数字多用表、瞬态冲击记录仪、分布式测量系统、保护系统等。

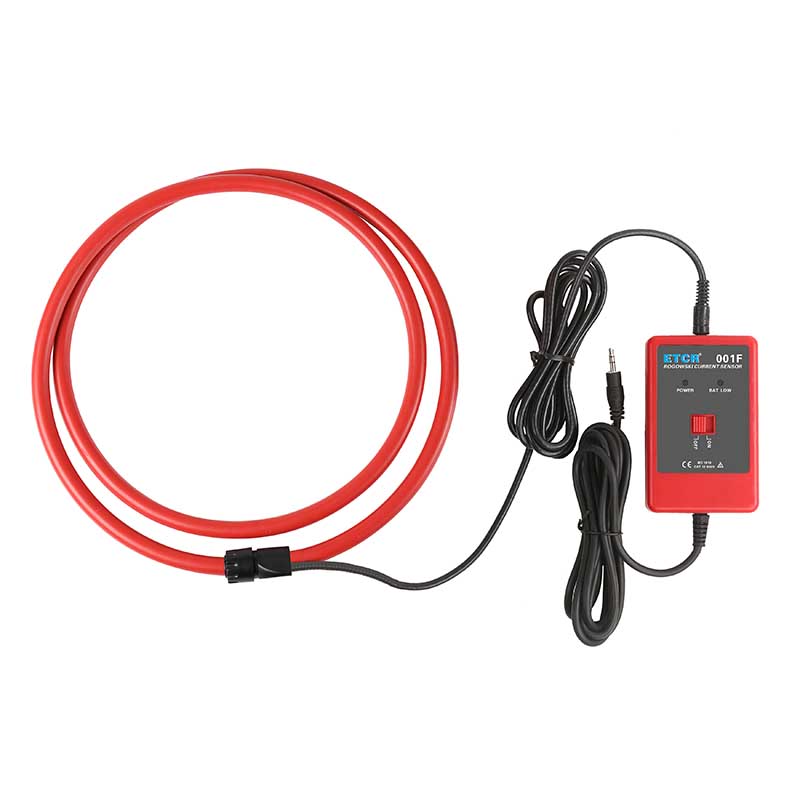

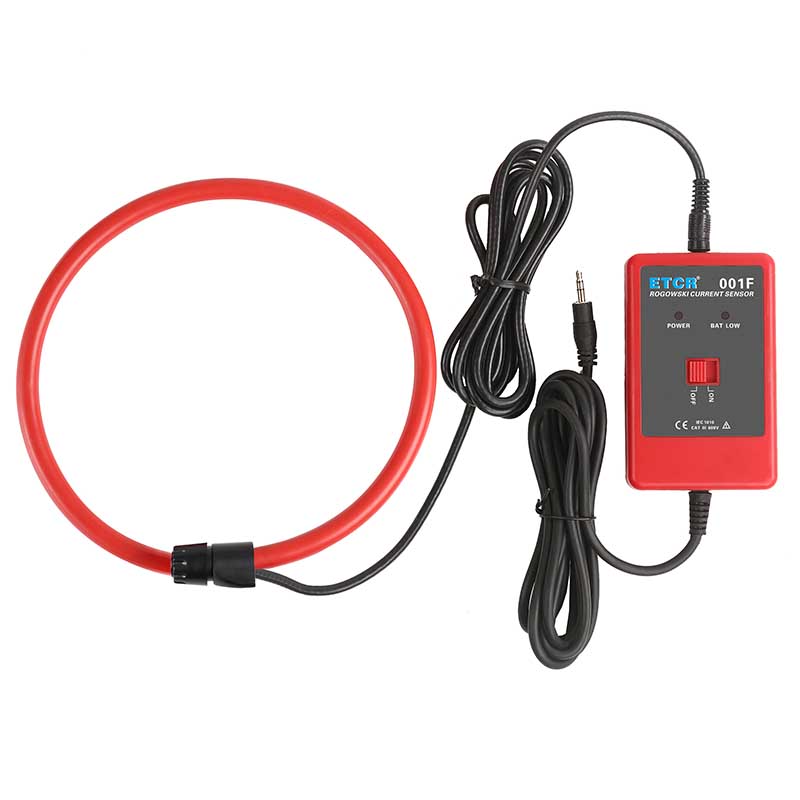

ETCR001F分离式柔性线圈电流积分器仪器由积分器及线圈组成，积分器可与FA、FB型线圈组合。线圈部分无任何裸露金属导体，非接触测量，安全可靠；其体积小、重量轻、外观精美、柔软灵活，适合于狭窄环境和排线密集的场所；测量范围宽、精度高、可靠性强、响应频带宽，用户可根据需求定制线圈长度。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境。
产品特点
1、分离式积分器可选配各种规格的柔性线圈，灵活方便满足各种需求。
2、非接触测量，安全可靠。测量范围宽、精度高、可靠性强、响应频带宽。
3、积分器体积小重量轻，柔性线圈柔软灵活，适合狭窄环境和排线密集的场所，以及测量尺寸很大或形状不规则的导体电流。
4、可按客户要求订制线圈直径及长度。
技术参数
| 规格名称 | 规格参数 |
| 电源 | 锌锰干电池 6F22 9VDC |
| 电流量程 | AC 0A～3000A/6000/10000A（可选） |
| 分辨率 | 1A/2A/3A |
| 精度等级 | ±1%FS (50Hz/60Hz；23℃±2℃，70%RH以下，导线处于线圈中心位置) |
| 信号输出 | 满量程对应输出AC 0～1V |
| 相位误差 | ≤1°(50Hz/60Hz;23℃±2℃) |
| 输出接口 | 3.5mm音频插头/BNC接口/抽头（可选） |
| 柔性线圈线径 | Ф7.5/Ф12（可选） |
| 柔性线圈尺寸 | Ф40～Ф3000mm（可选） |
| 电场干扰 | 无磁滞效应，不受外电场干扰 |
| 导线位置 | 被测试导线处于线圈的中心位置，位置误差影响≤±0.5%FS |
| 电流频率 | 45Hz～70Hz(被测电流频率) |
| 响应频率 | 0.1Hz～1MHz |
| 线路电压 | AC 600V以下线路测试 |
| 积分器尺寸 | 103mm×65mm×26mm |
| 积分器质量 | 205g |
| 绝缘强度 | AC 2000V/rms(线圈解锁展开后的两端) |
| 适合安规 | CAT IV 600V 、CAT Ⅲ1000V |
| 工作温湿度 | -20℃～50℃；80%rh以下 |
| 存放温湿度 | -10℃～60℃；70%rh以下 |
型号对比
| 产品图片 | 产品型号名称 | 线径 | 线圈长度 | 电流量程 | 精度等级 | 其它 |

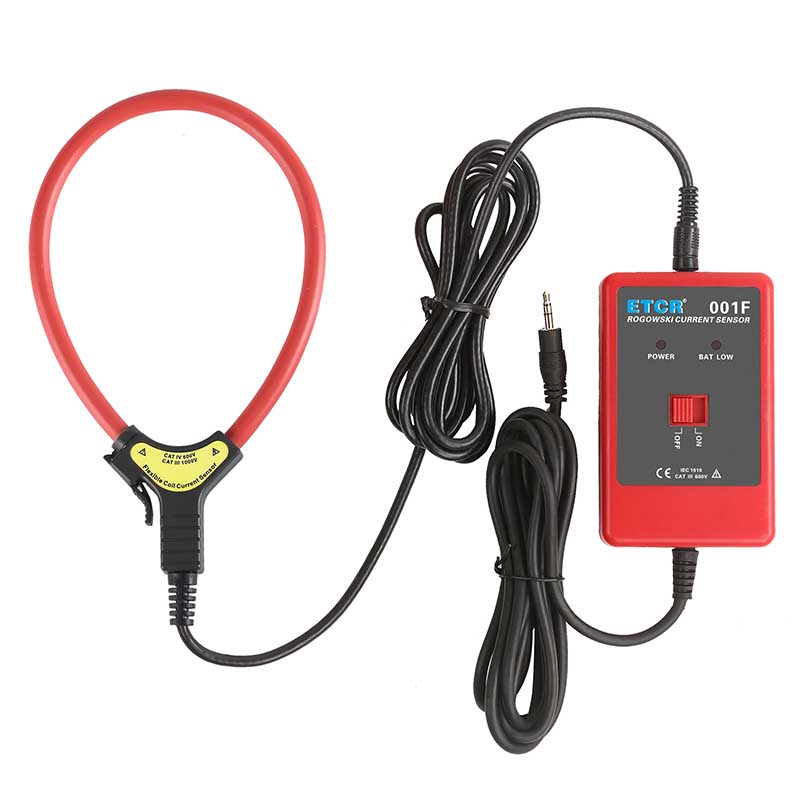

| 分离式柔性线圈积分器 | Φ7.5mm/Φ12mm | 接受订制 | AC 300A/3000A/6000A/10000A | ±1.0%FS | 带积分器 |

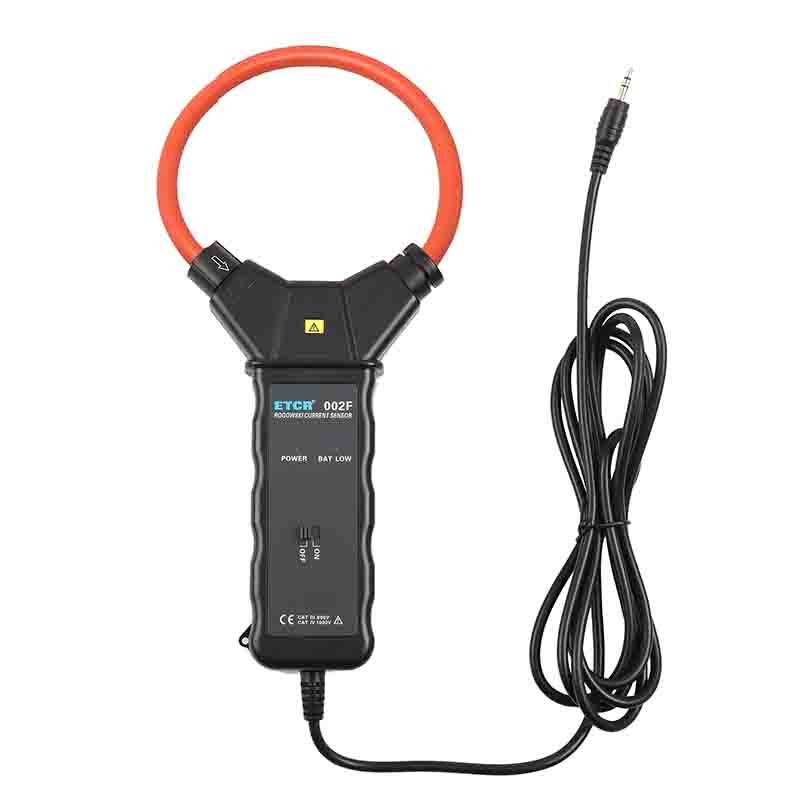

| 整体式柔性线圈积分器 | Φ7.5mm | 接受订制 | AC 300A/3000A/6000A/10000A | ±1.0%FS | 带积分器 |

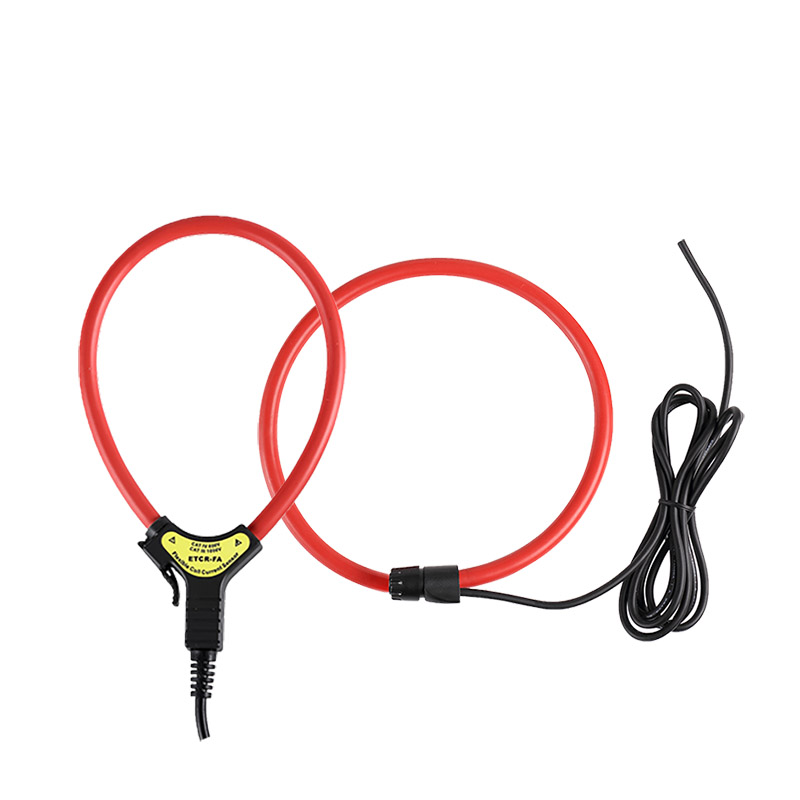

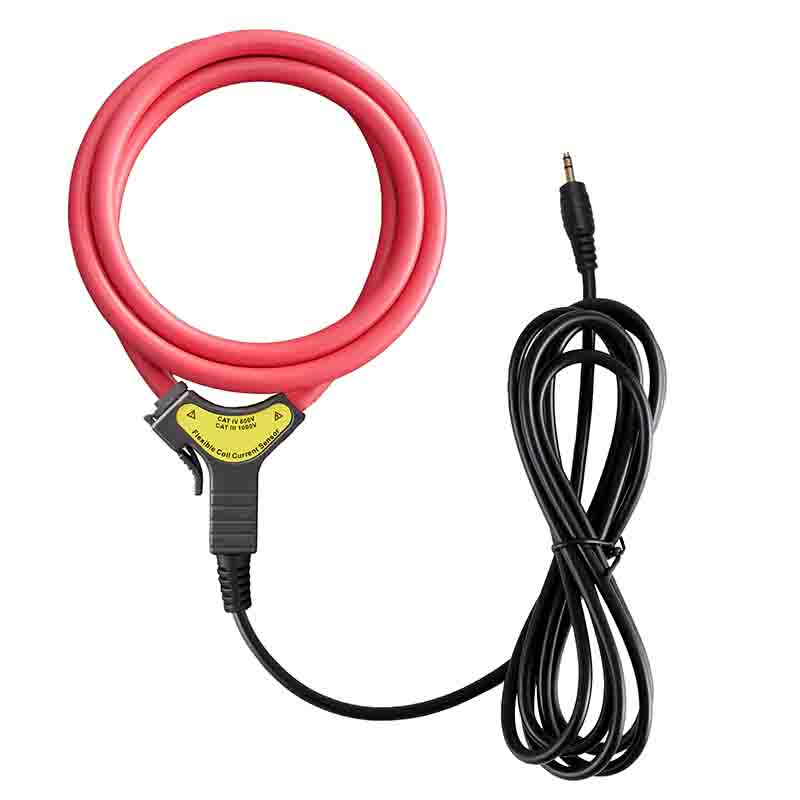

| 柔性线圈 | Φ7.5mm/Φ12mm | 接受订制 | AC 0～10000A | ±1.0%FS | -- |
