产品简介
ETCR柔性线圈又称洛氏线圈、罗氏线圈、柔性电流钳、雷击电流传感器，用于电流、高次谐波电流(可达400次)、复杂波形电流、瞬态冲击电流、相位、电能、功率、功率因数等检测。配带积分器后可更便捷地集成到其他测试设备，如电能质量分析仪、谐波分析仪、电力参数记录仪、相位检测分析仪、工业控制装置、示波器、高精度数字多用表、瞬态冲击记录仪、分布式测量系统、保护系统等。
ETCR柔性线圈由线圈及手柄组成，线圈部分无任何裸露金属导体，非接触测量，安全可靠；其体积小、重量轻、外观精美、柔软灵活，适合于狭窄环境和排线密集的场所；测量范围宽、精度高、可靠性强、响应频带宽，用户可根据需求定制线圈长度。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境。
技术参数

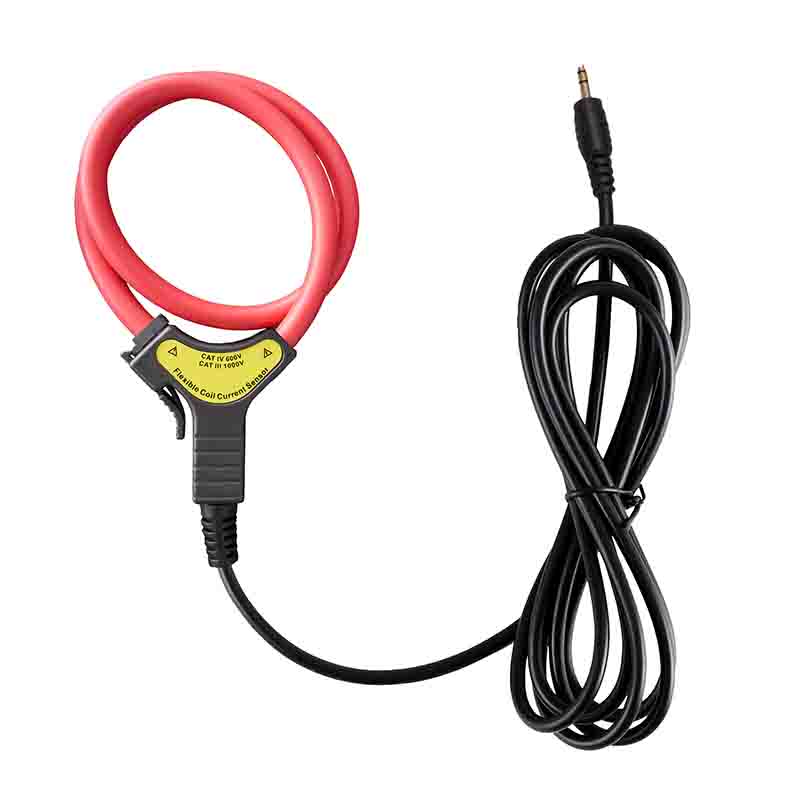

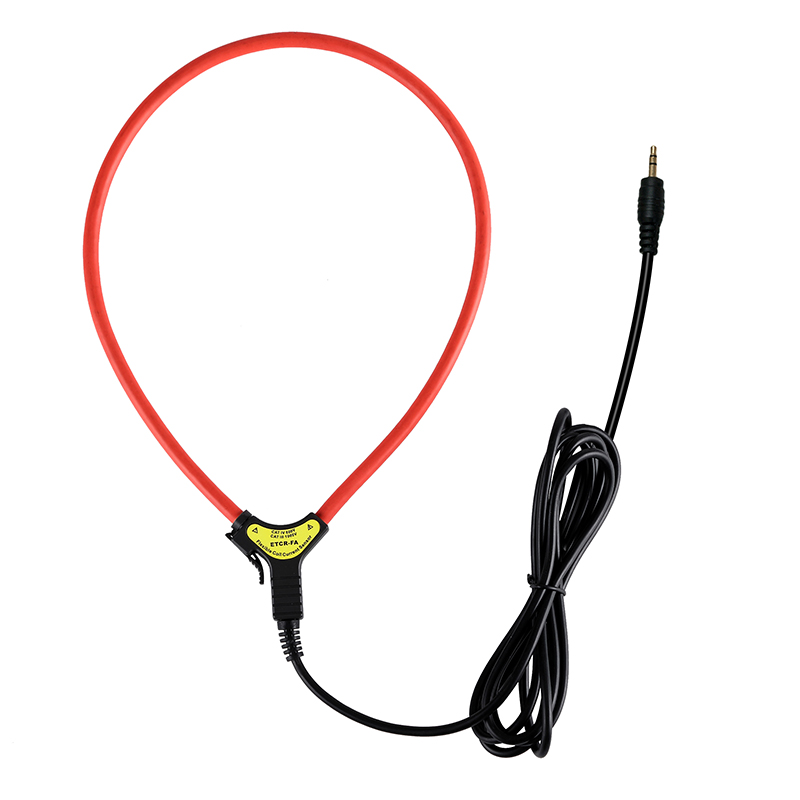

产品图片 | 线圈型号 | 线圈内径 | 线圈长度 | 线圈质量 | 线圈直径 |

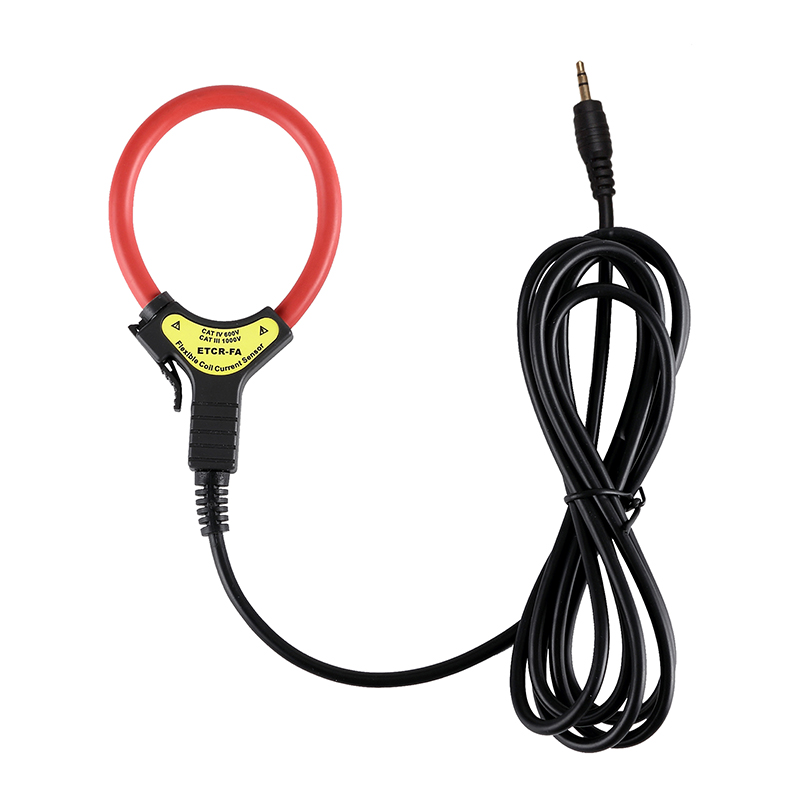

| ETCR50FA | Ф50mm | 160mm | 80g | Ф7.5mm |

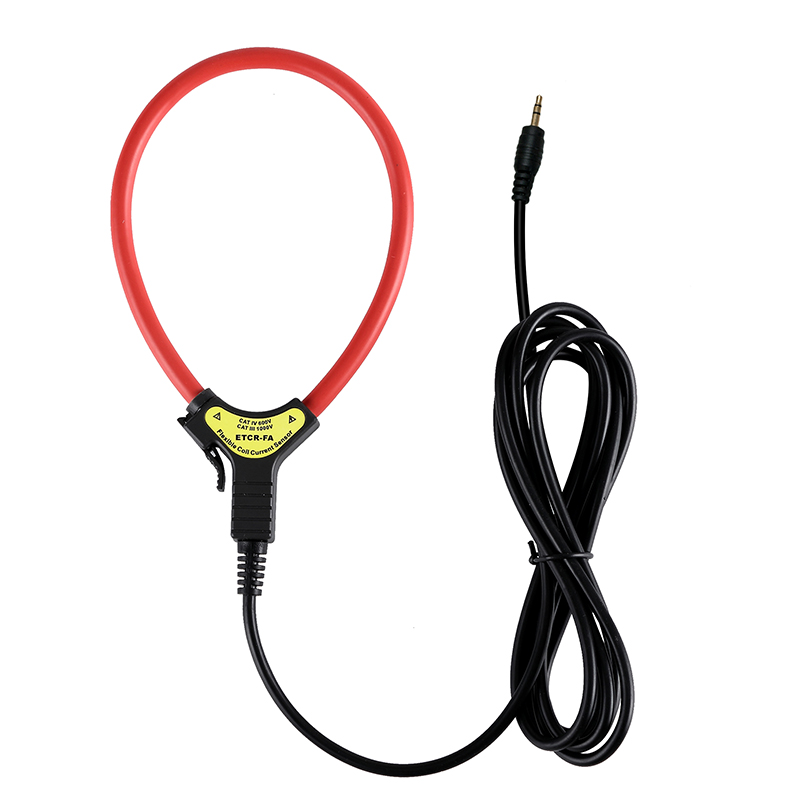

ETCR100FA | Ф100mm | 320mm | 90g | ||
ETCR150FA | Ф150mm | 480mm | 100g | ||

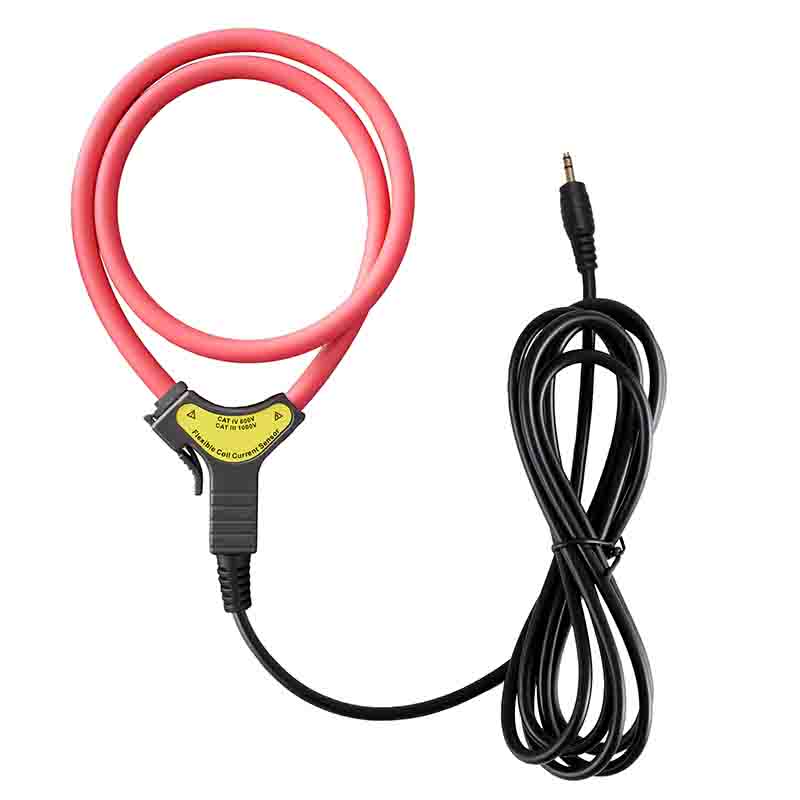

ETCR200FA | Ф200mm | 640mm | 110g | ||

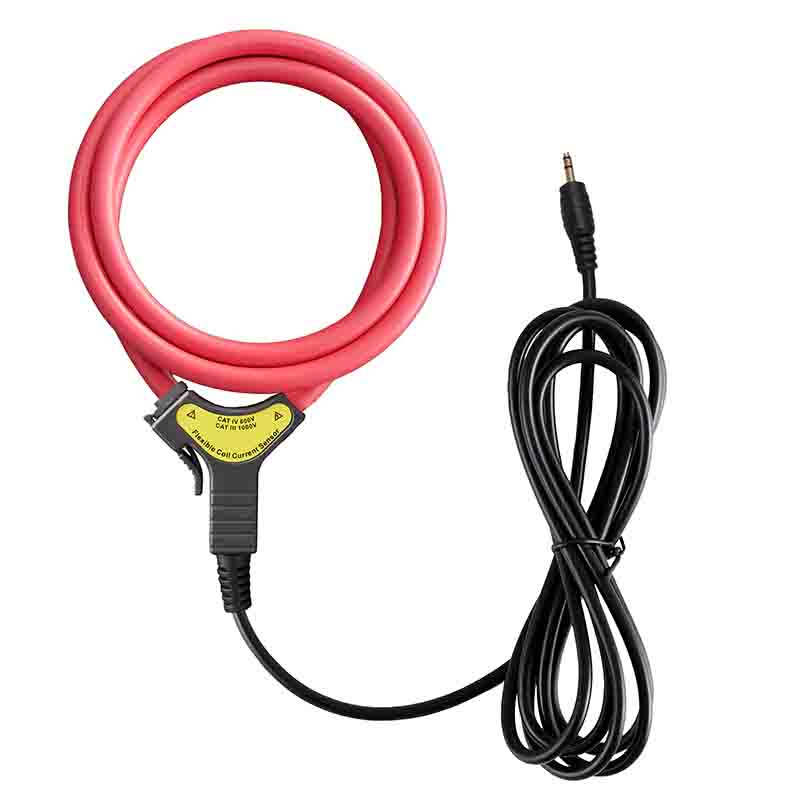

ETCR300FA | Ф300mm | 950mm | 132g | ||

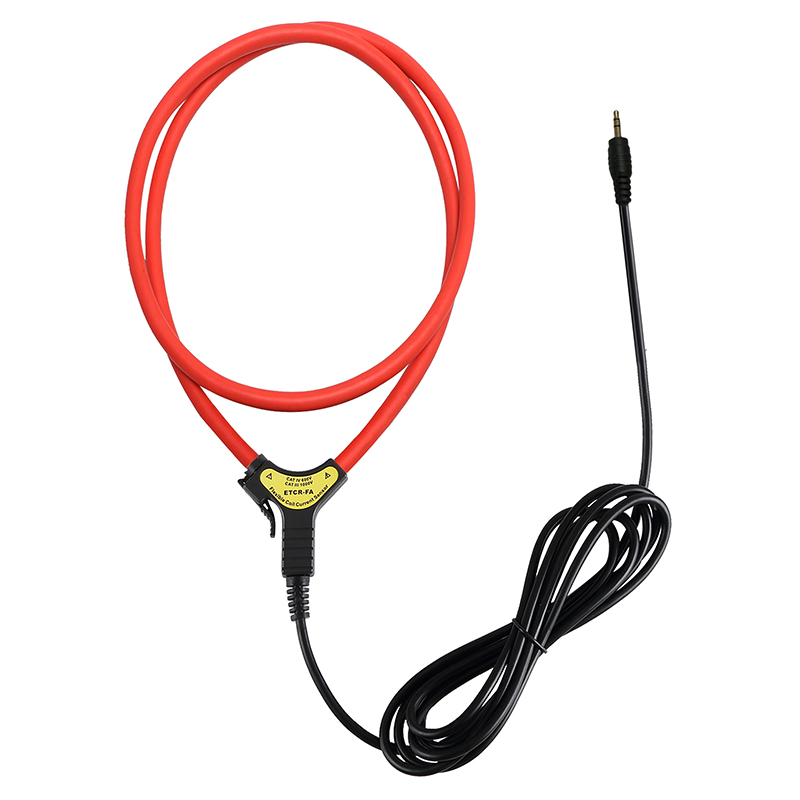

ETCR500FA | Ф500mm | 1580mm | 170g | ||
ETCR1000FA | Ф1000mm | 3150mm | 290g | ||
ETCR1500FA | Ф1500mm | 4720mm | 390g | ||

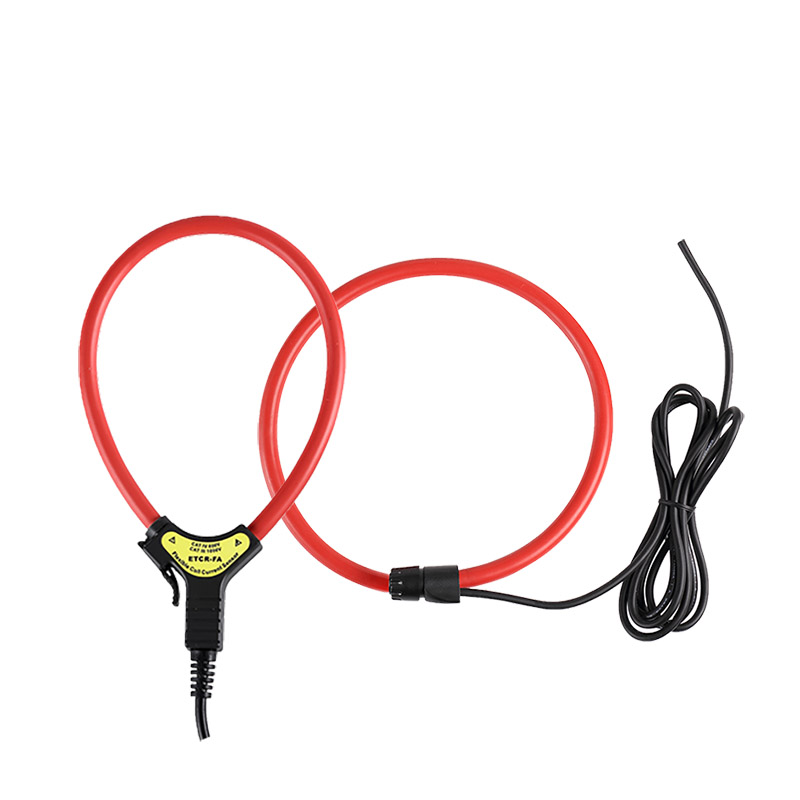

| ETCR200FB | Ф200mm | 640mm | 212g | Ф12mm |
ETCR300FB | Ф300mm | 950mm | 274g | ||
ETCR500FB | Ф500mm | 1580mm | 400g | ||
ETCR1000FB | Ф1000mm | 3150mm | 715g | ||
ETCR2000FB | Ф2000mm | 6290mm | 1340g | ||
ETCR3000FB | Ф3000mm | 9420mm | 1970g |
注：接受客户订制
型号对比
| 产品图片 | 产品型号名称 | 线径 | 线圈长度 | 电流量程 | 精度等级 | 其它 |

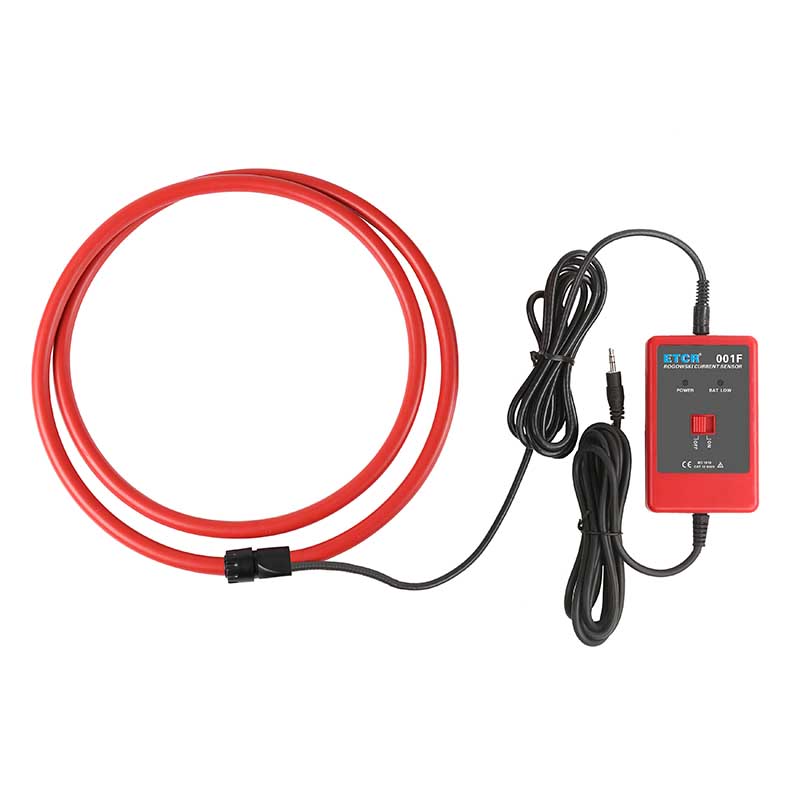

| 分离式柔性线圈积分器 | Φ7.5mm/Φ12mm | 接受订制 | AC 300A/3000A/6000A/10000A | ±1.0%FS | 带积分器 |

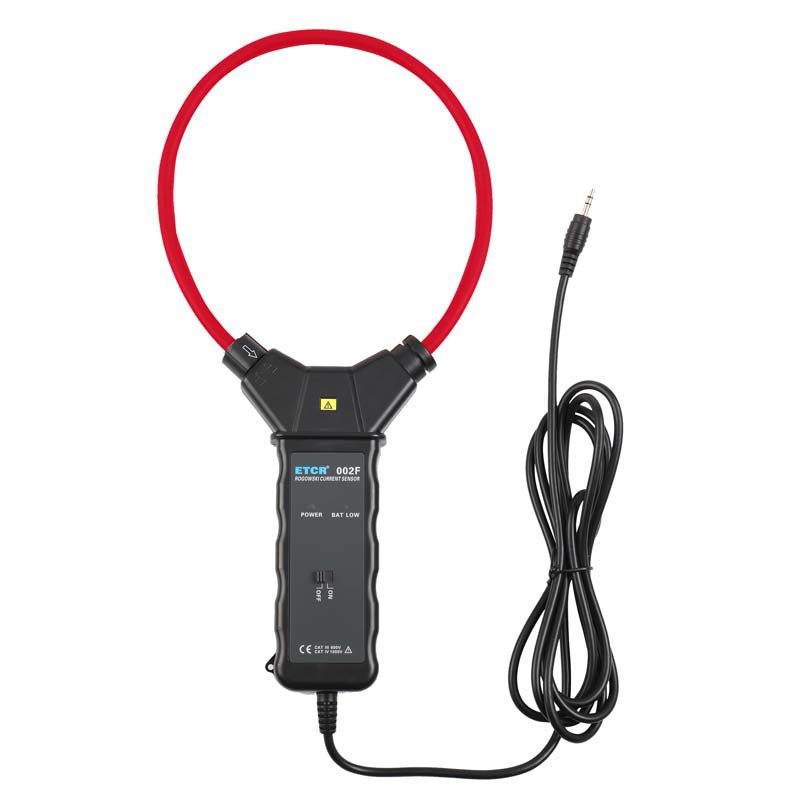

| 整体式柔性线圈积分器 | Φ7.5mm | 接受订制 | AC 300A/3000A/6000A/10000A | ±1.0%FS | 带积分器 |

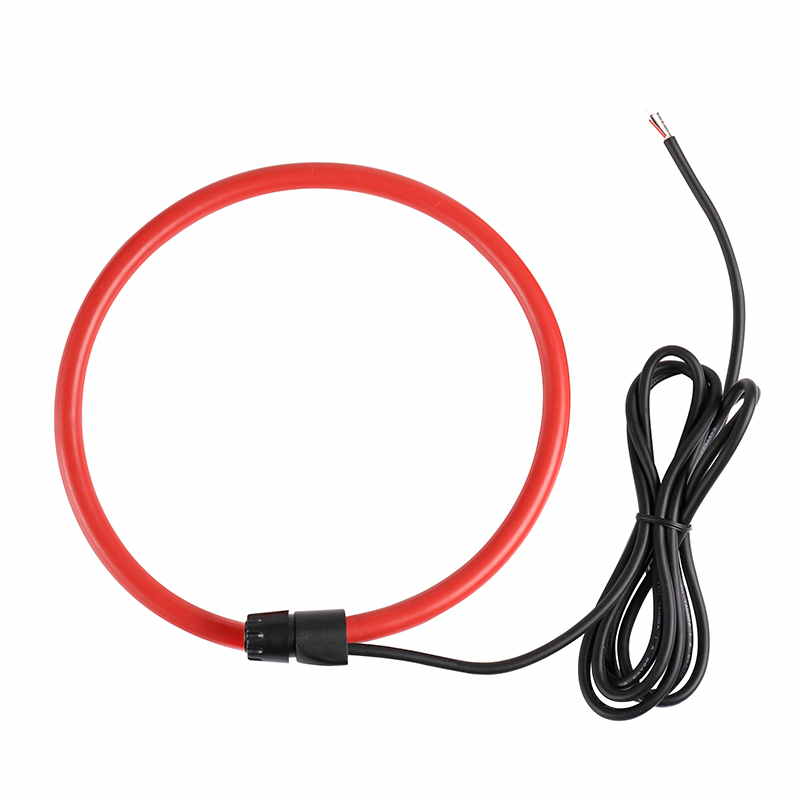

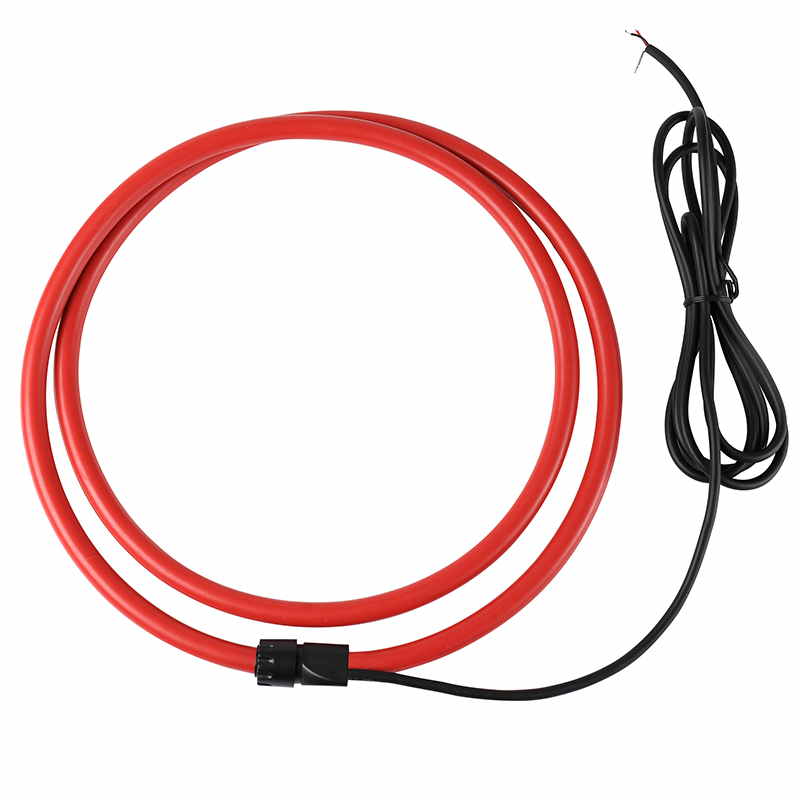

| 柔性线圈 | Φ7.5mm/Φ12mm | 接受订制 | AC 0～10000A | ±1.0%FS | -- |
