产品系列 : 高低压勾式电流表
用于110kV以下架空线路高低压交流电流测量
电流量程：AC 0.00A～9999A
钳口尺寸：Φ68mm
无线传输距离：100m
存储功能：数据存储99组
产品简介

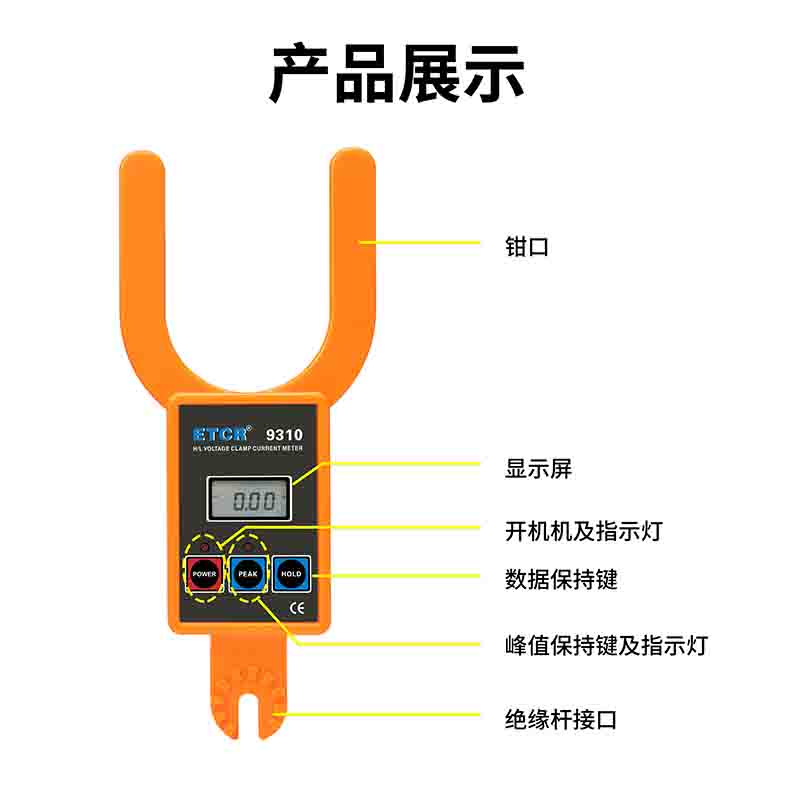

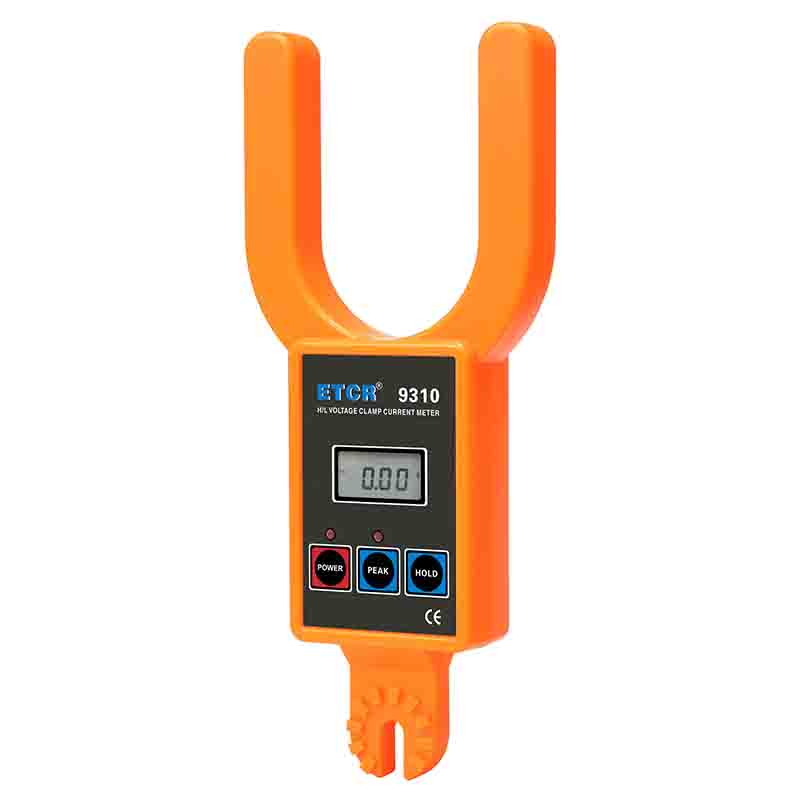

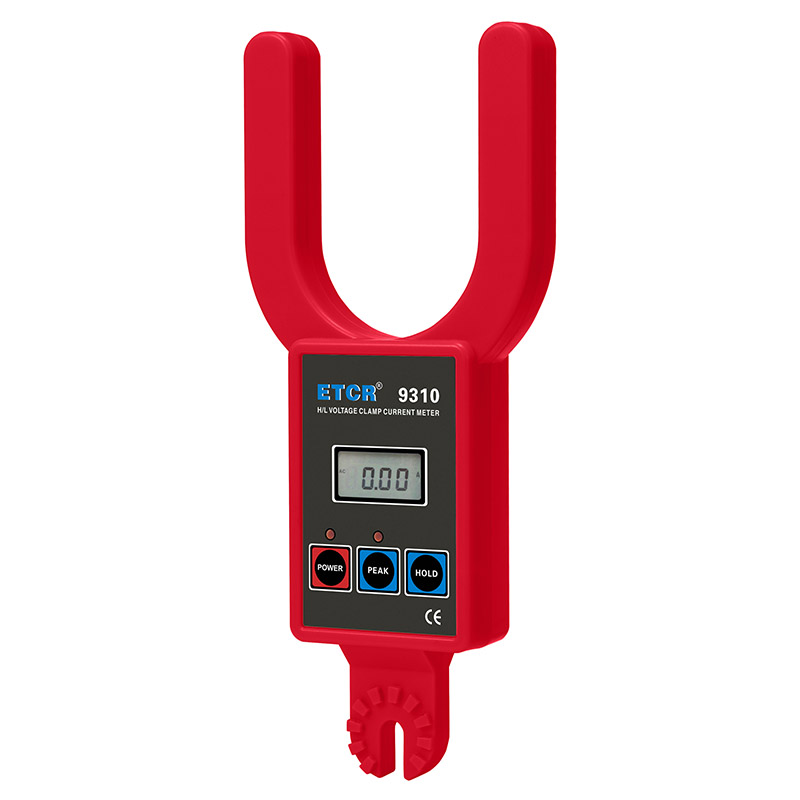

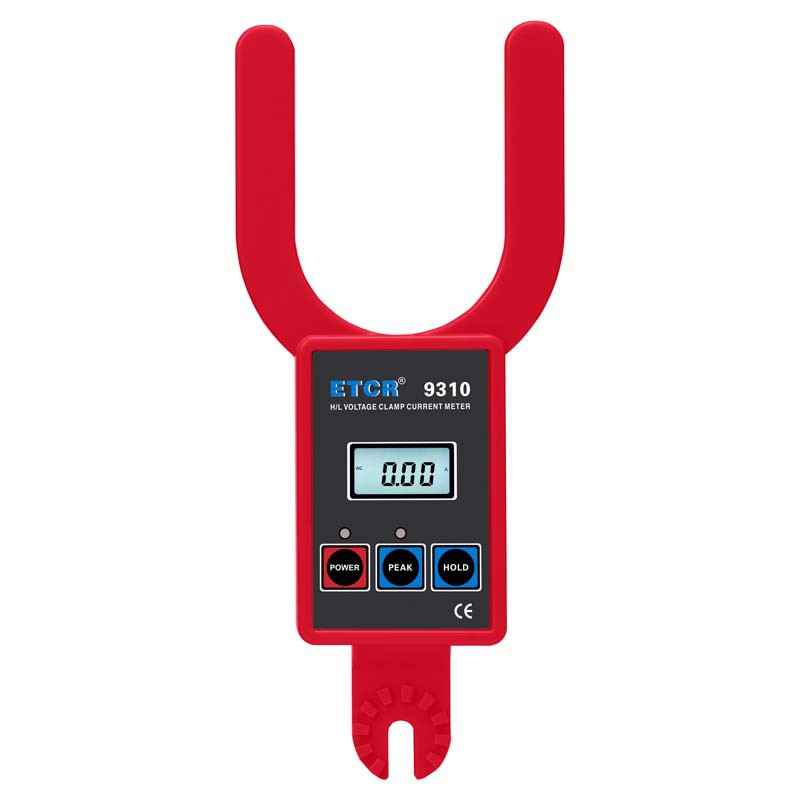

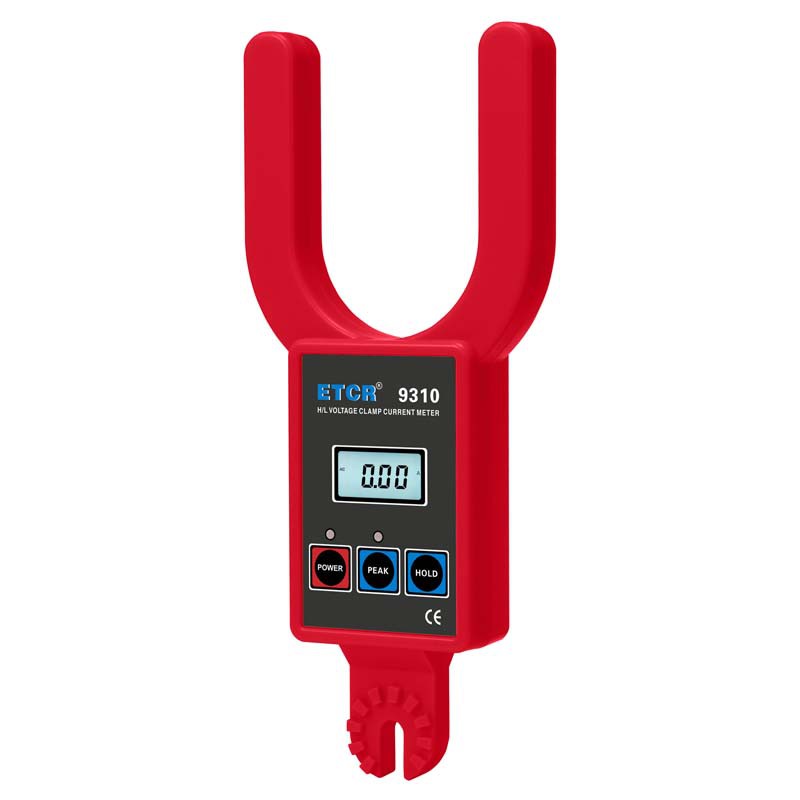

ETCR9310大口径高低压叉形电流表突破传统结构，专为测量高压电流而精心设计制造的，独特的U型开口结构实现了无阻碍测量，现场测试特别方便。广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。

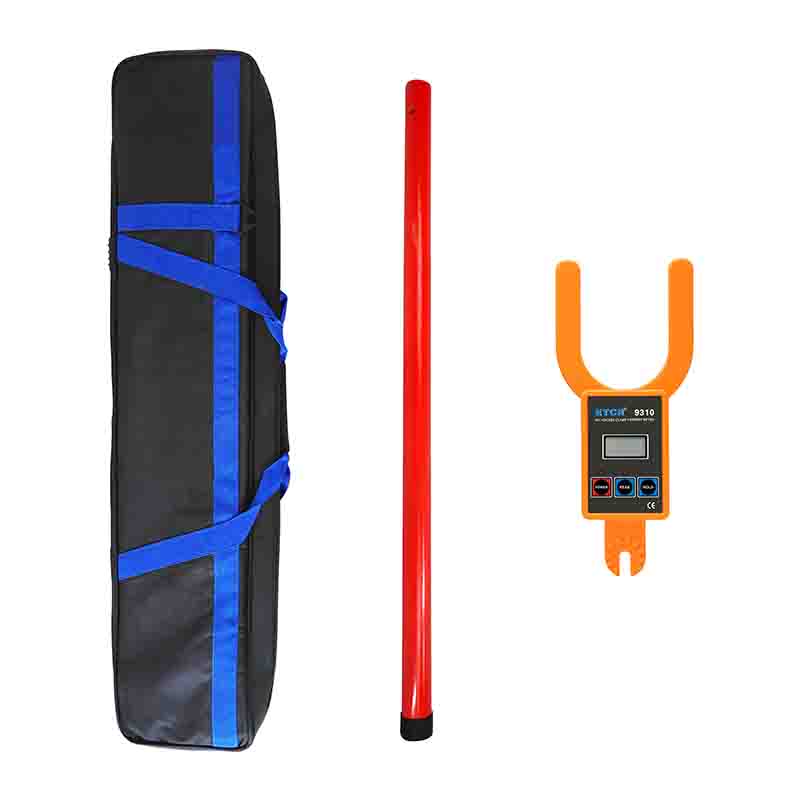

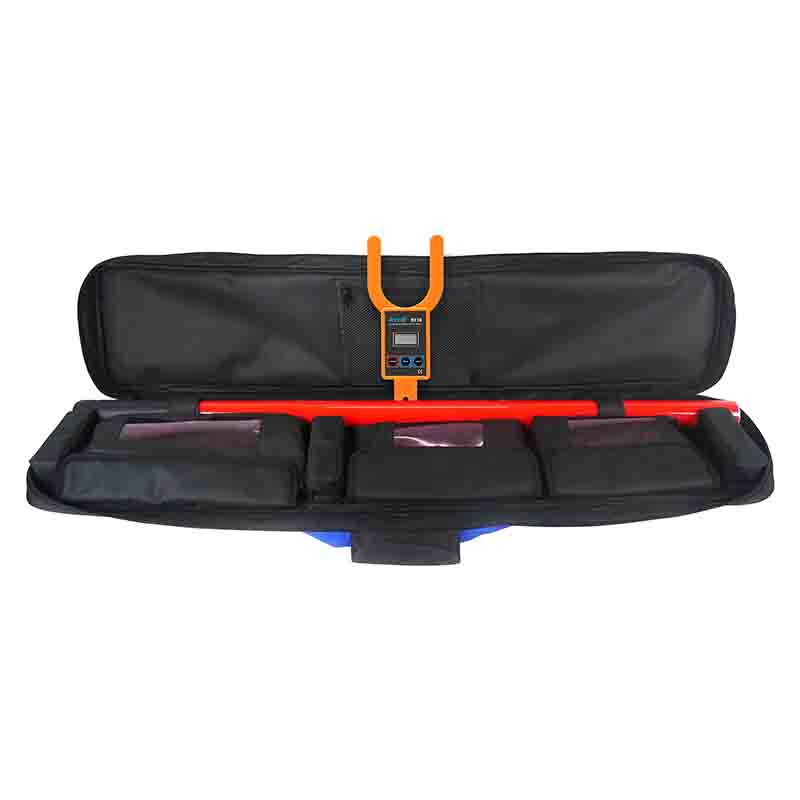

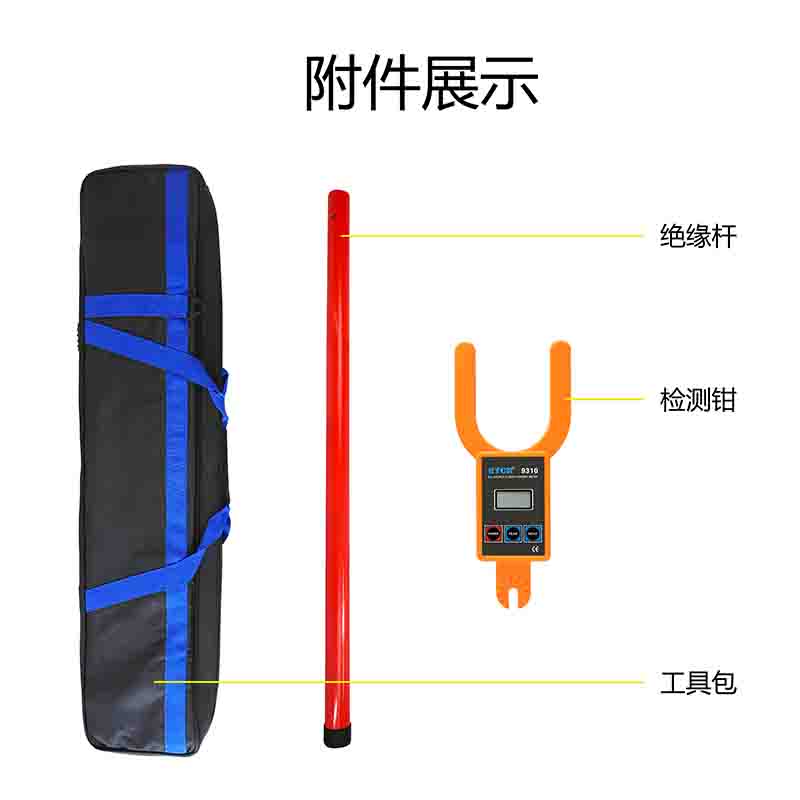

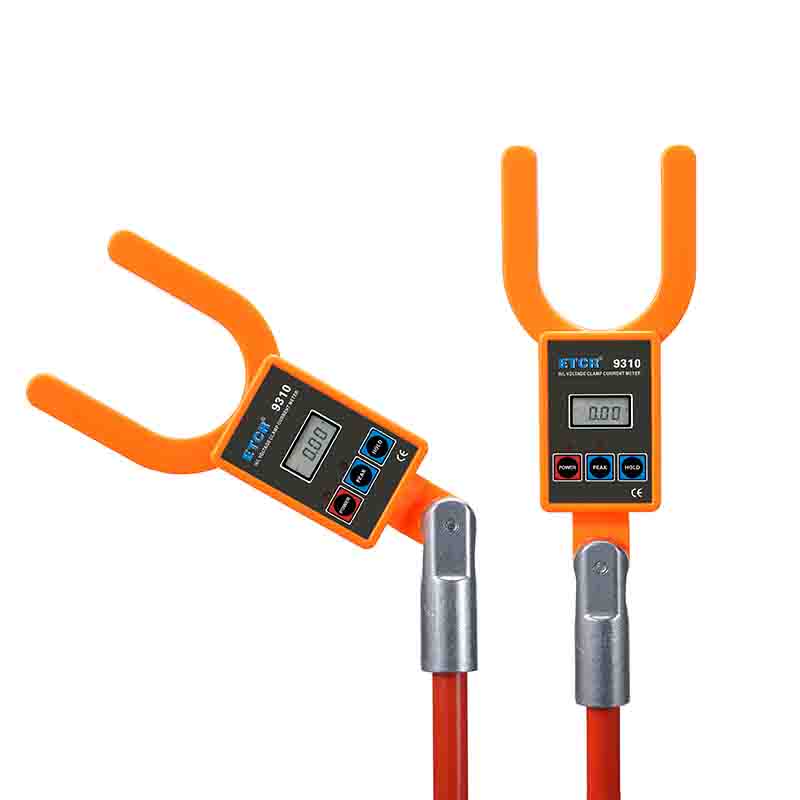

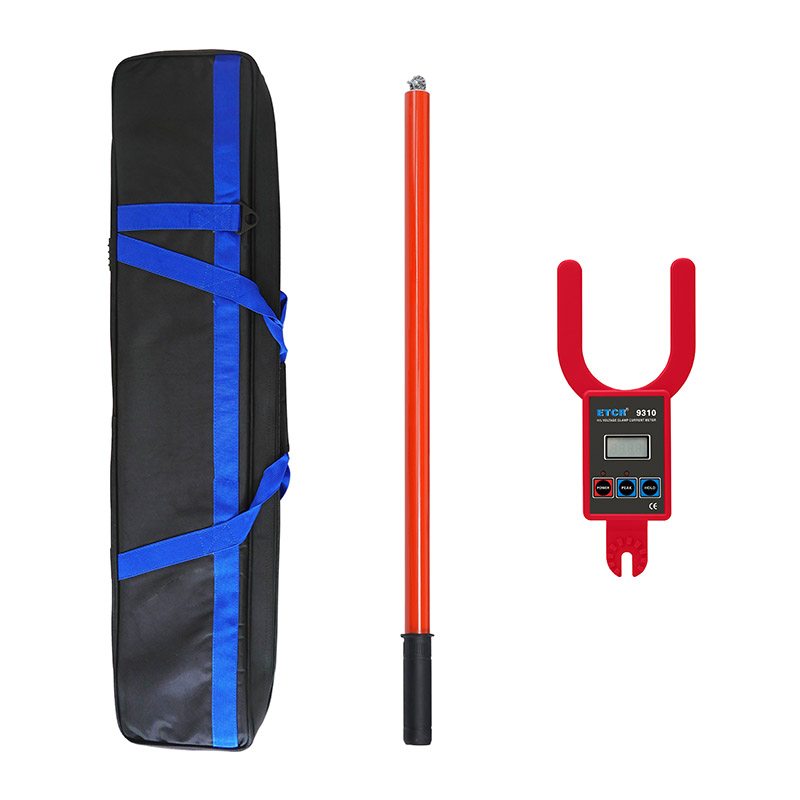

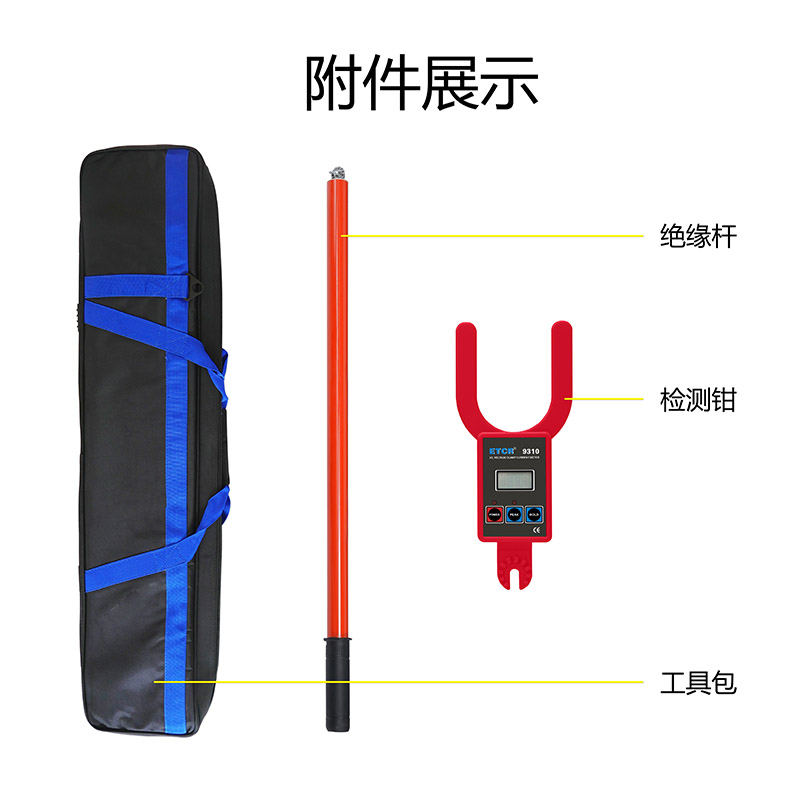

ETCR9310大口径高低压叉形电流表由专用大口径叉形电流表配高压绝缘杆组成。用于110kV以下测试需带绝缘杆操作，在600V以下可不使用绝缘杆，直接使用叉形电流表测试。，仪表还具有数据保持、数据存储等功能。
产品特点
1、电流钳采用高性能坡莫合金磁芯及CT数字集成技术，抗干扰强，精度高，测试稳定。

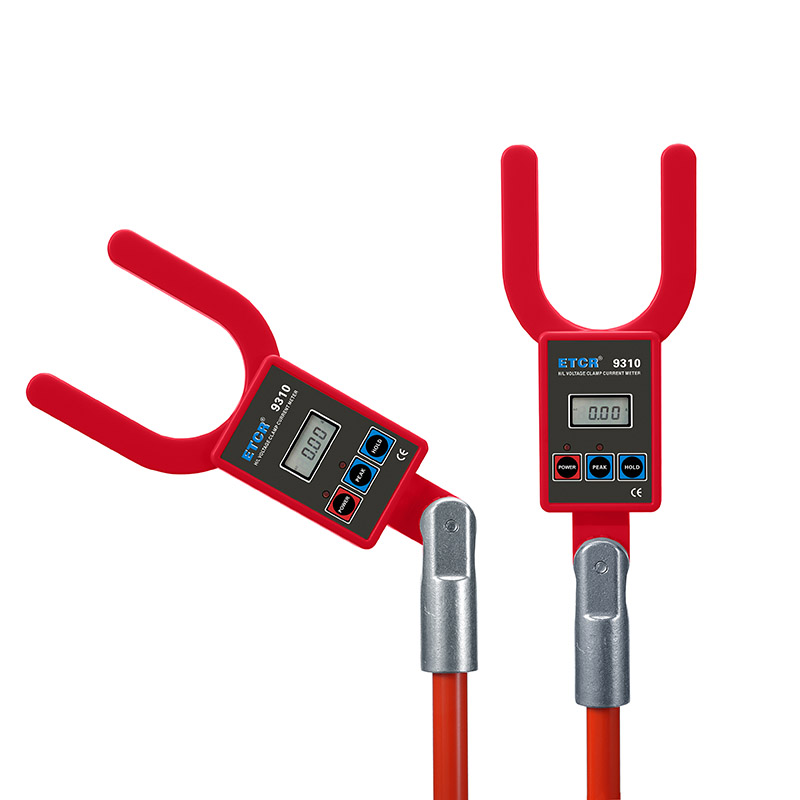

2、独特的U型开口结构实现了无阻碍测量，通过绝缘杆快速叉住被测导线，省时快捷。
3、超宽电流量程：0.00A～9999A。
4、存储功能：数据存储99组。
技术参数
| 规格名称 | 规格参数 |

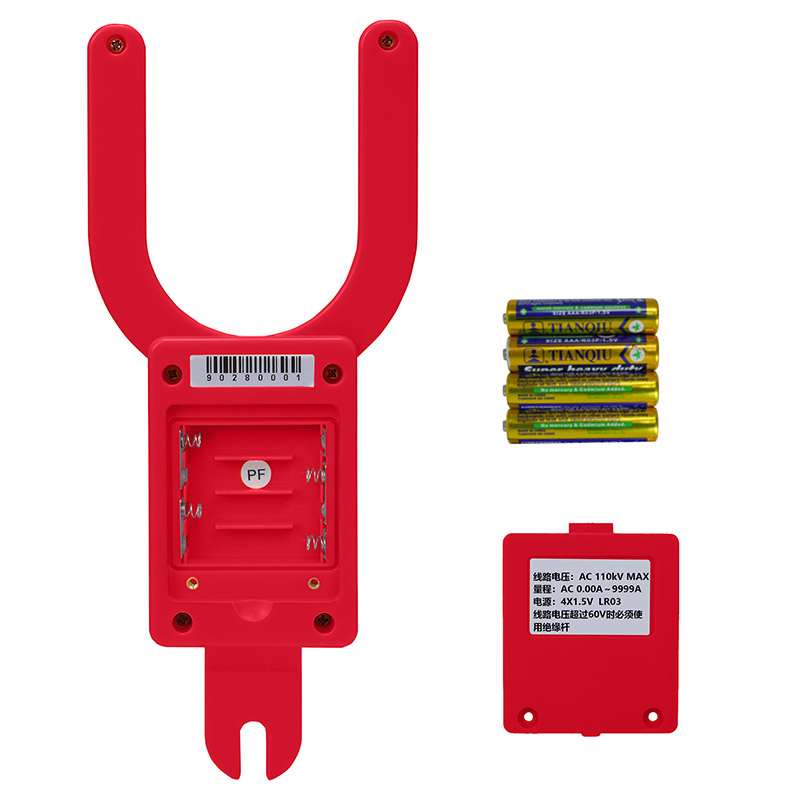

| 电 源 | DC6V 7号碱性干电池（LR03 1.5V×4） |
| 测试方式 | 非接触U型CT |

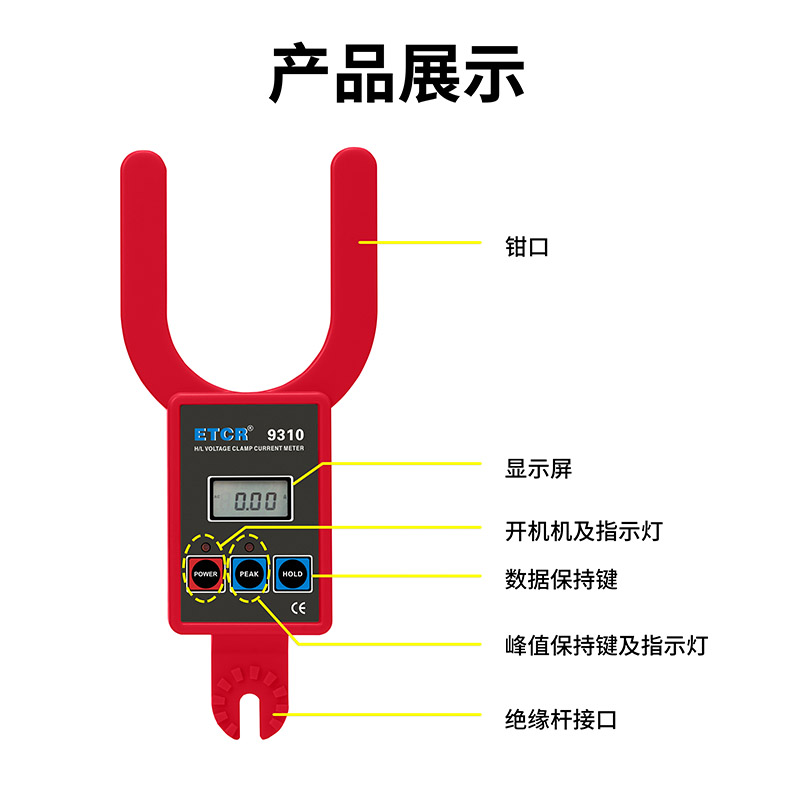

| 显示模式 | 4位LCD显示，背光功能，适合昏暗场所 |
| LCD尺寸 | 35mm×21.5mm；显示域：32mm×15mm |
| 仪表尺寸 | 宽107mm×高252mm×厚31mm |
| 钳口尺寸 | φ68mm |
| 绝缘杆尺寸 | 约4500mm |
| 采样速率 | 2次/秒 |
| 测量范围 | AC 0.00A～9999A(50/60Hz自动) |
| 分 辨 力 | AC 0.01A |
| 换 档 | 0.00A～9999A全自动换档 |
| 测试精度 | ±2%rdg±5dgt(导线处于靠近U形钳口底端中心位置，23℃±2℃) |
| 位置误差 | 被测导线应尽量处于靠近U形钳口底端中心位置，不要靠近U形钳口顶部，U形钳口顶部测试误差约增大一倍或更多。（请参考检测仪操作部分第3点） |
| 数据存储 | 99组，存储过程中“MEM”符号指示，“FULL”符号闪烁显示表示存储已满 |
| 线路电压 | 110kV以下测试，带绝缘杆操作 |
| 数据保持 | 通常测试模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消 |
| PEAK保持 | 自动保持高处的测试值，通常测试模式下按PEAK键，PEAK灯亮，即开启PEAK保持功能，再按PEAK键取消此功能 |
| 数据查阅 | “MR”符号指示，能上下翻阅所存数据 |
| 溢出显示 | 超量程溢出功能：“OL A”符号显示 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电电量不足时，仪表显示电池电压低符号，请更换电池。 |
| 仪表质量 | 检测仪：约243g(含电池) 仪表总质量：约4.28kg(含绝缘杆和电池) |
| 工作温湿度 | -10℃～40℃；80%RH以下 |
| 存放温湿度 | -10℃～60℃；70%RH以下 |
| 干 扰 | 尽量避免315MHz、433MHz同频信号干扰 |
| 绝缘强度 | AC 220kV/rms(伸缩绝缘杆完全拉开，两端之间) |
型号对比
| 产品图片 | 产品型号名称 | 钳口尺寸 | 电流量程 | 存储功能 | 无线传输距离 |
| ETCR9200高低压钳形电流表 | Φ68mm | AC 0mA～1200A | 99组 | —— |
| ETCR9200B无线高低压钳形电流表 | Φ68mm | AC 0mA～1200A | 99组 | 30m |
| ETCR9310 大口径高低压叉形电流表 | Φ68mm | AC 0.0A～9999A | 99组 | 100m |

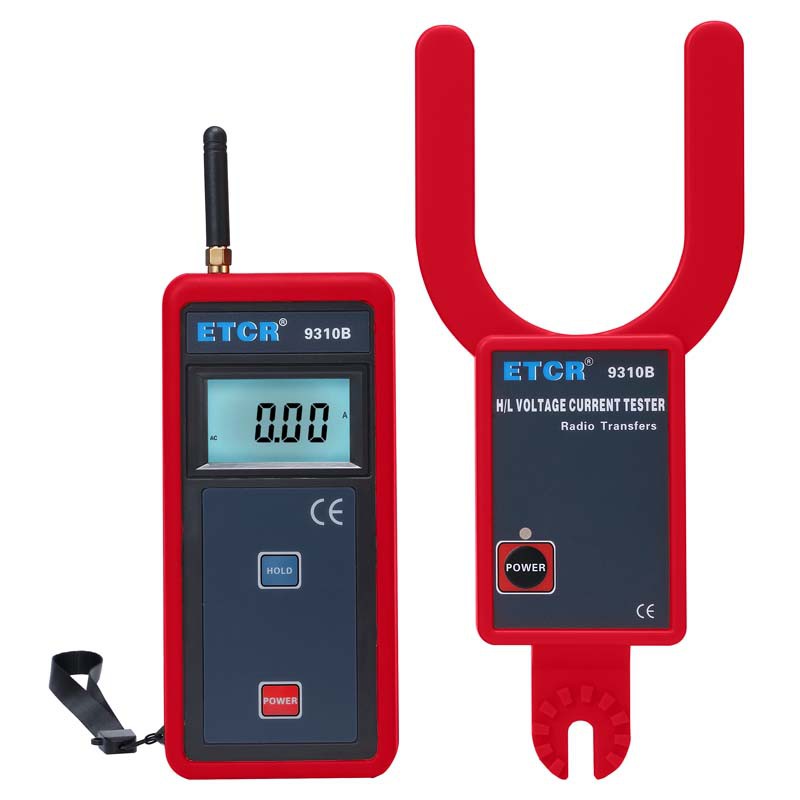

| ETCR9310B大口径无线高低压叉形电流表 | Φ68mm | AC 0.0A～9999A | 99组 | 100m |
