产品系列 : 高低压开口式电流测试仪
110kV以下交流电流在线测量（600V以上使用绝缘杆操作）。
电流量程：AC 0.00A～9999A
钳口尺寸：Φ68mm
分辨力：0.01A
测试精度：±2%rdg±5dgt
无线传输距离：100m
无线传输方式：433MHz
伸缩绝缘杆尺寸：约4300mm
数据存储：99组
电源：LR03 1.5V×8
显示屏：4位LCD显示
可调整钳口角度
自动关机功能
超量程溢出功能
产品简介

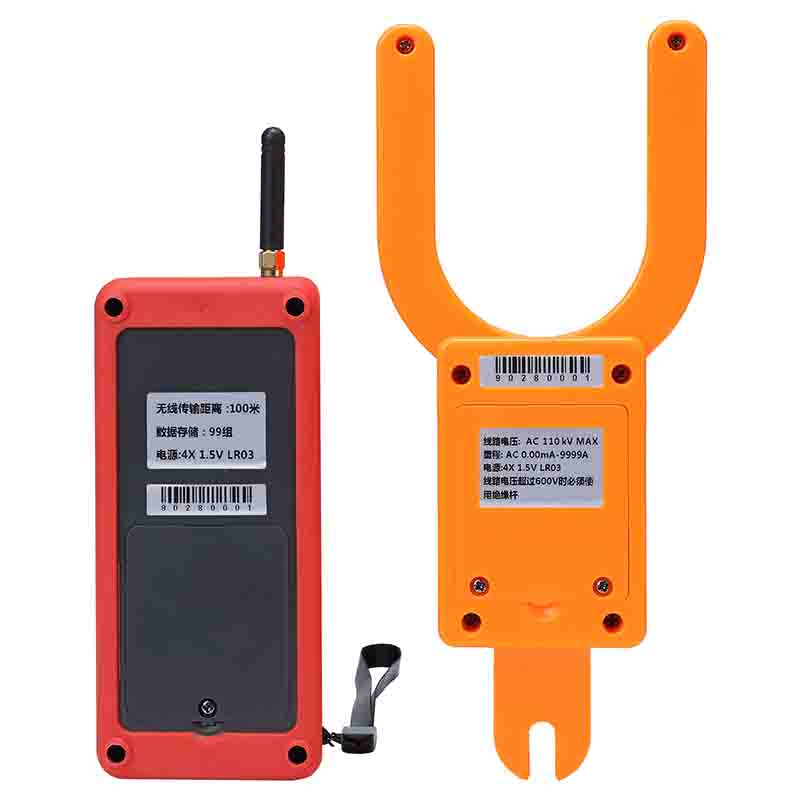

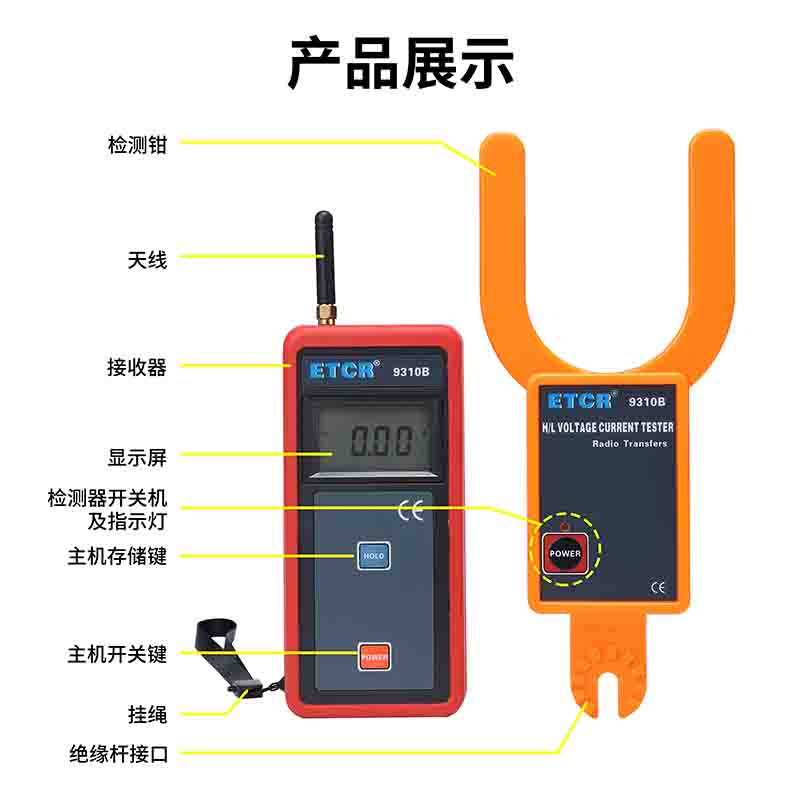

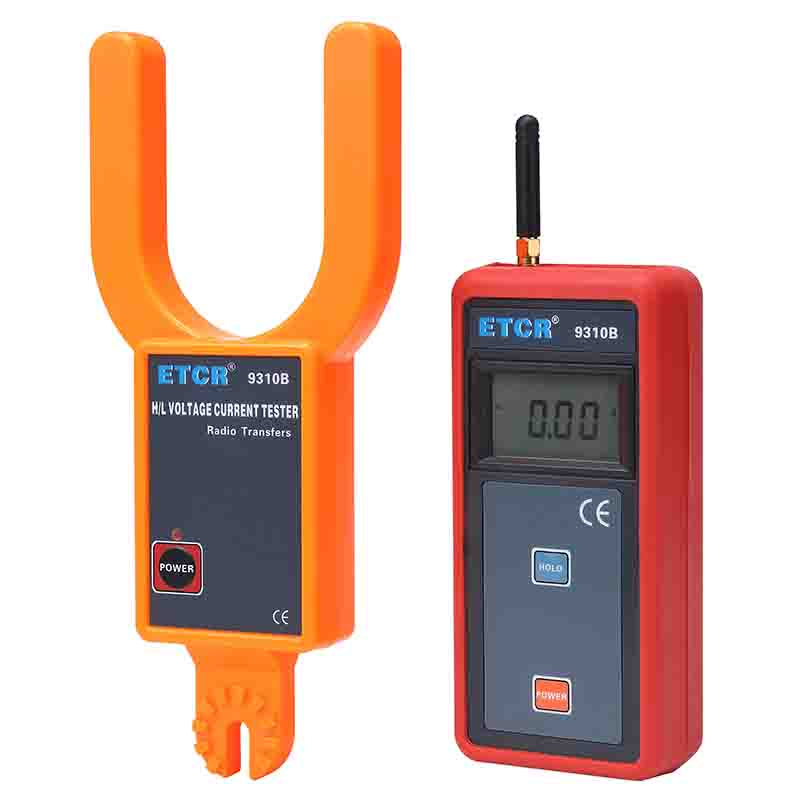

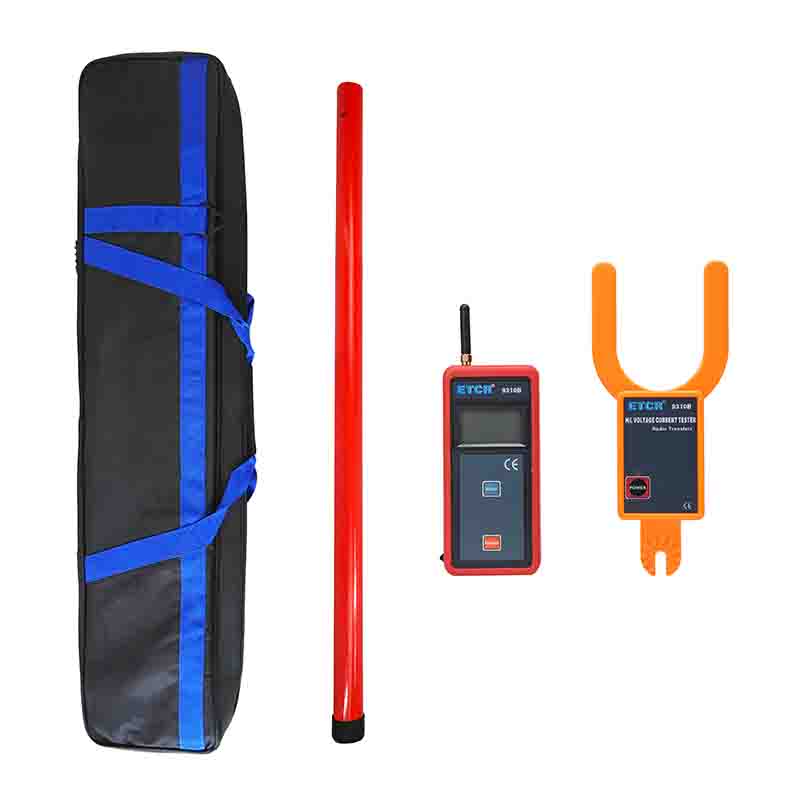

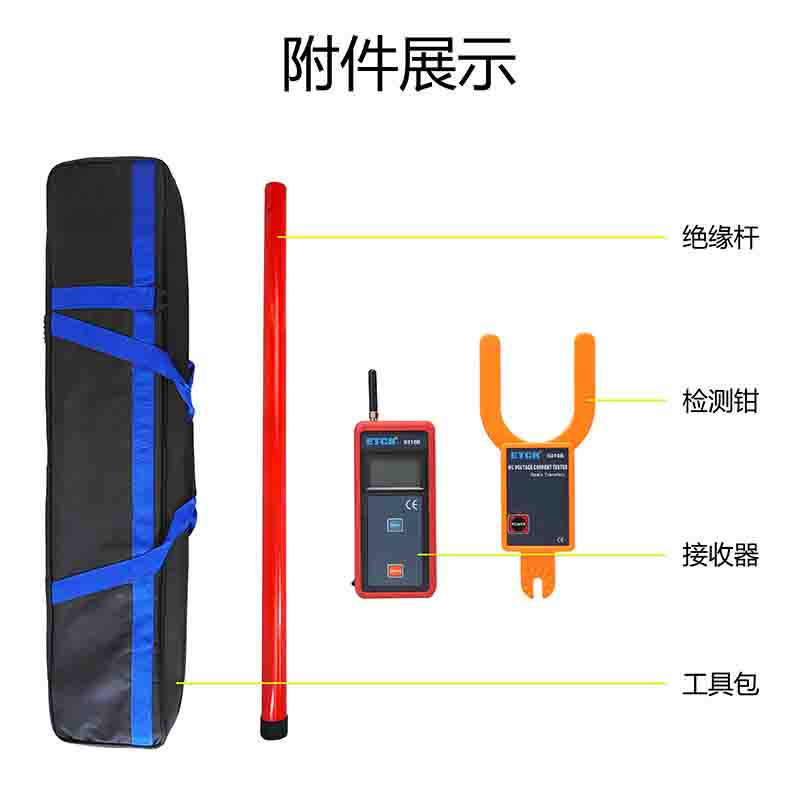

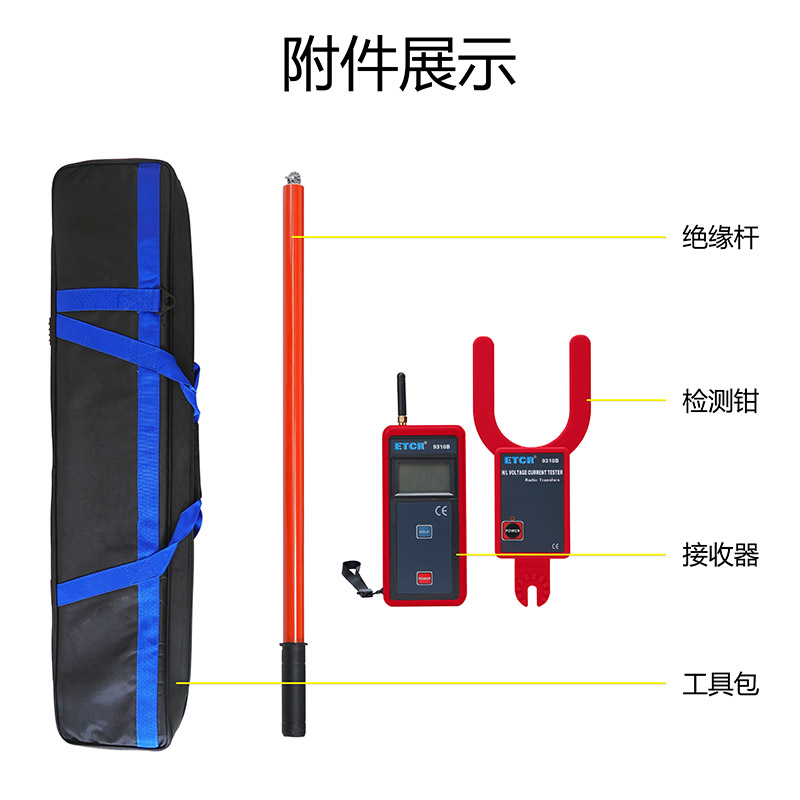

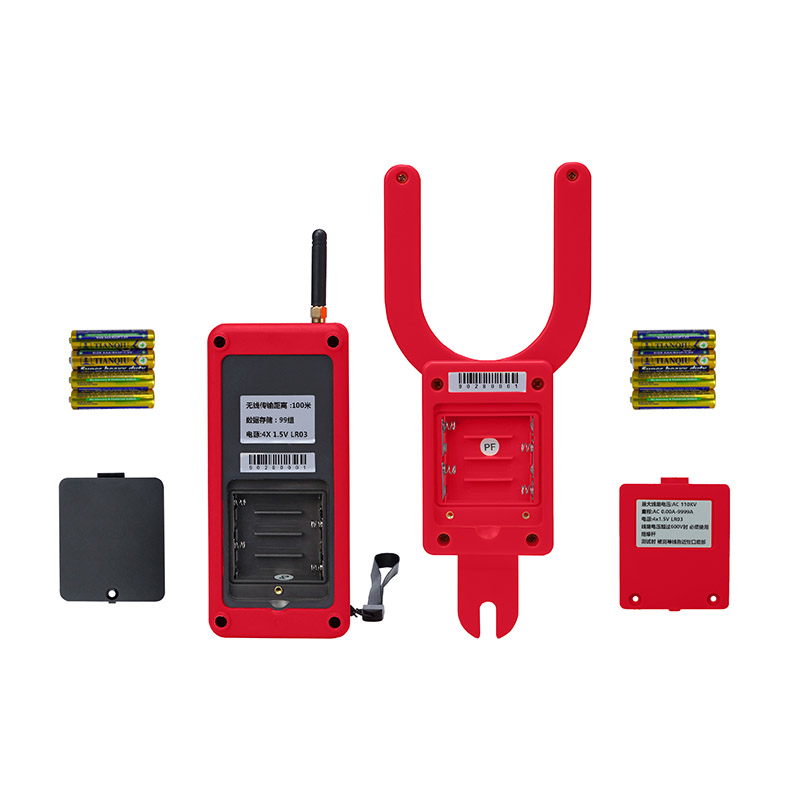

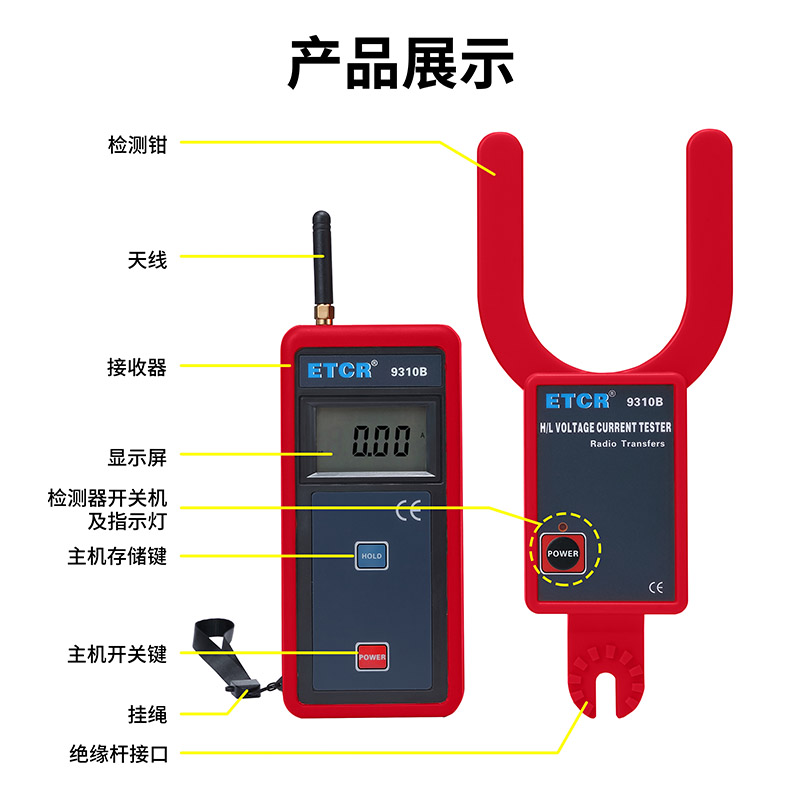

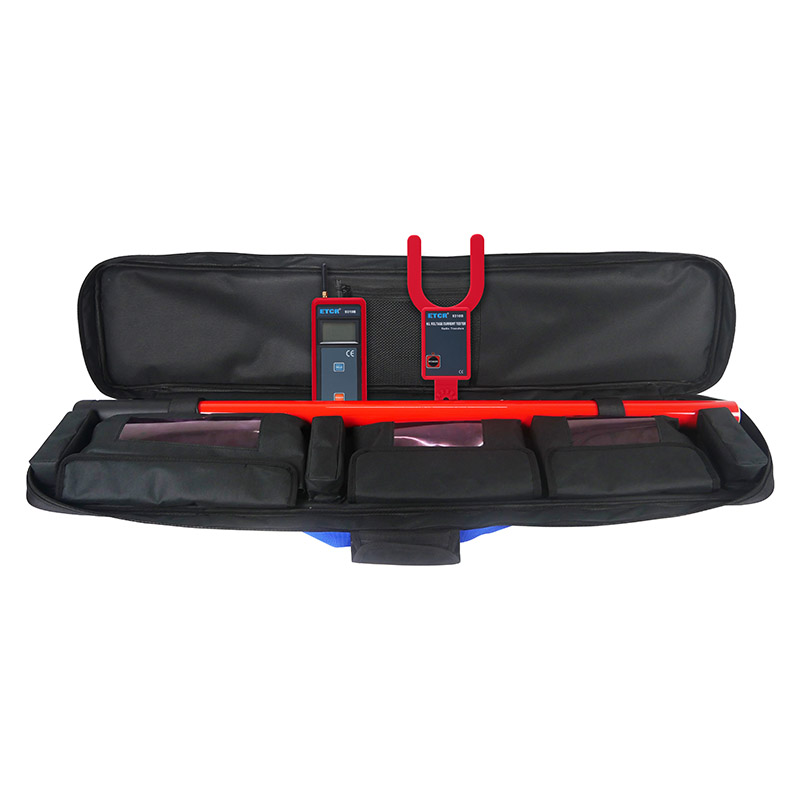

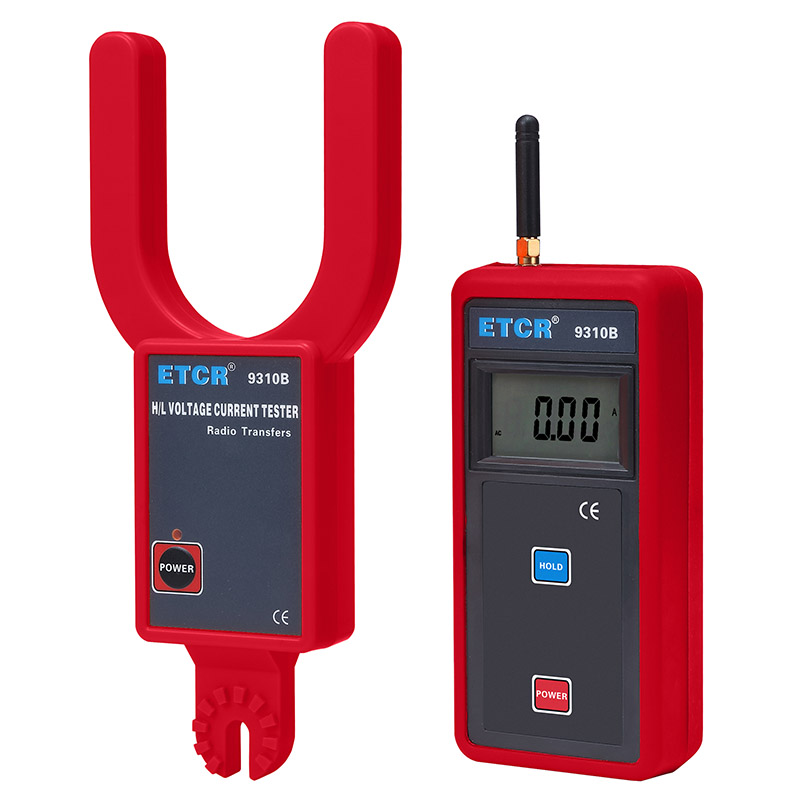

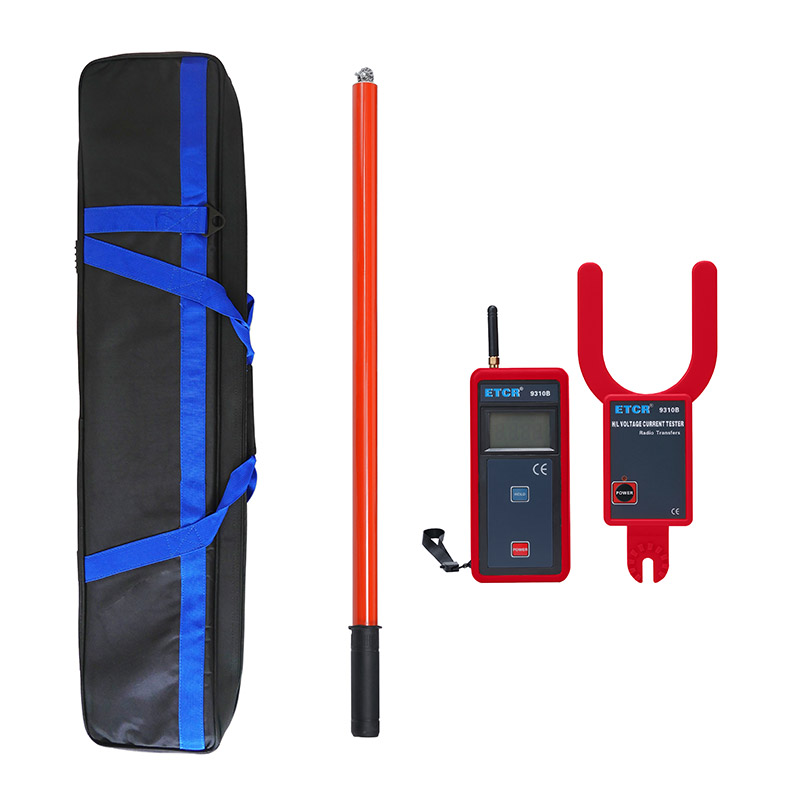

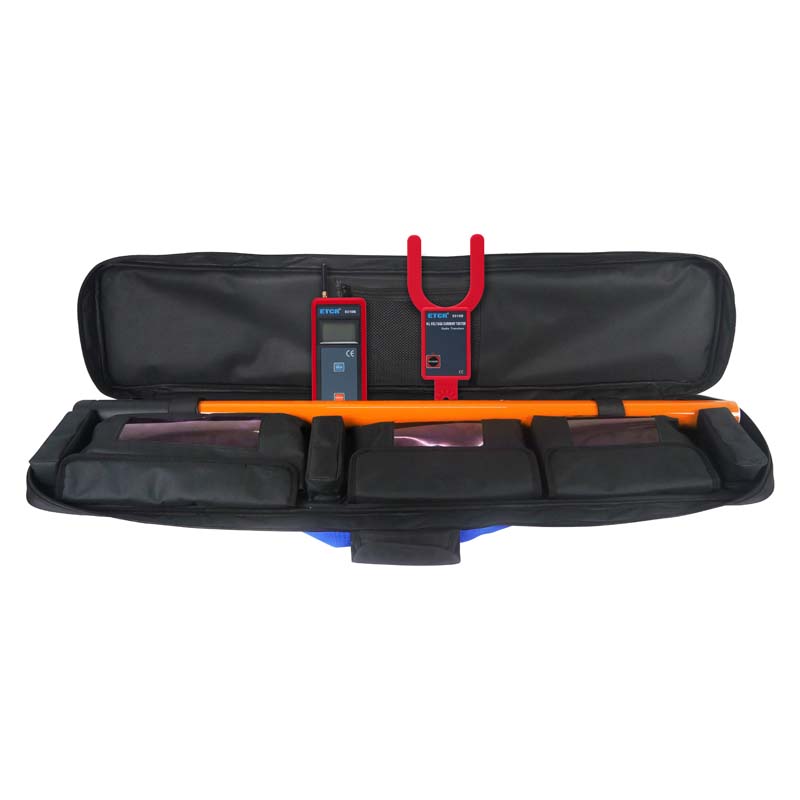

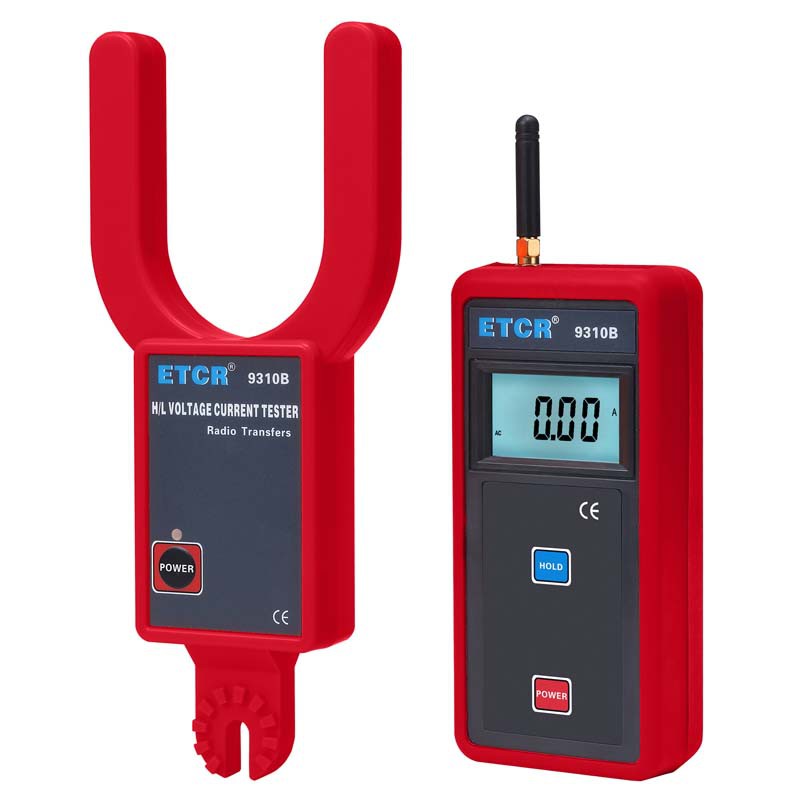

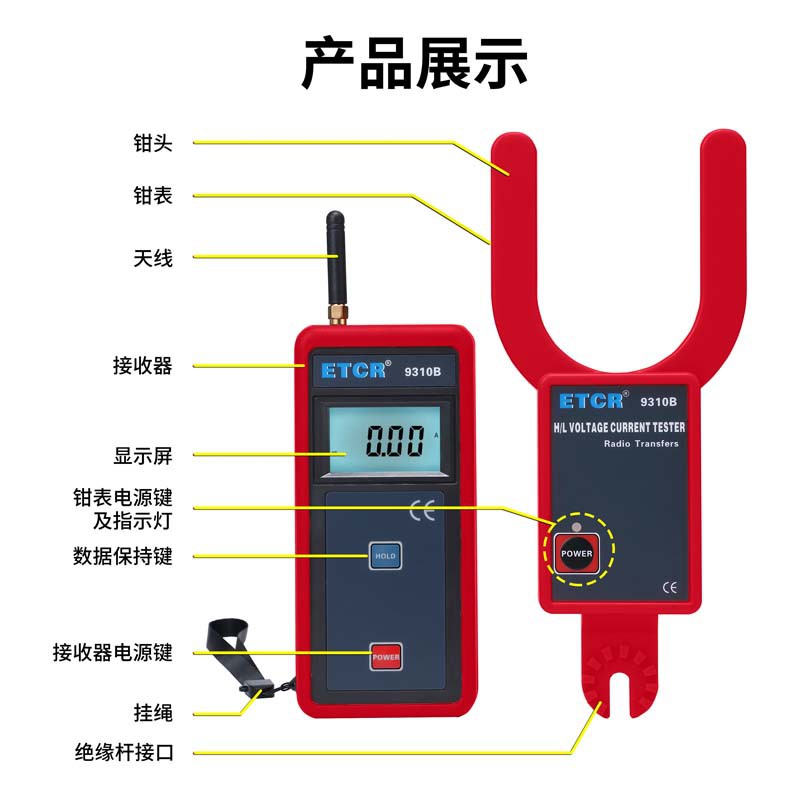

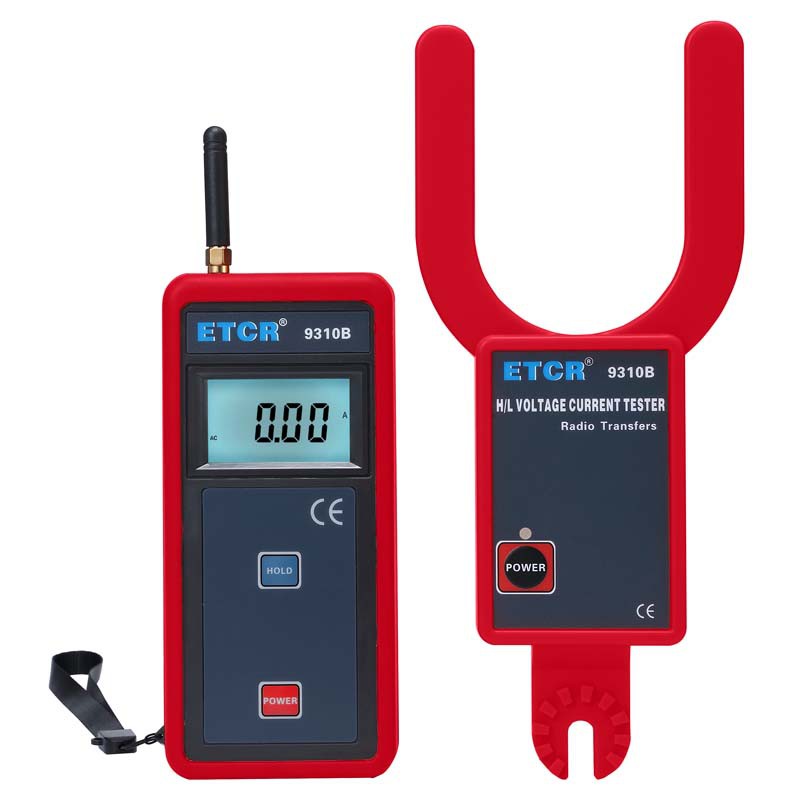

ETCR9310B开口式无线高低压钳形电流表专为测量高低压架空线路电流而设计制造，U型开口式结构实现了无阻碍测量，现场测试特别方便。仪表由开口式U形电流钳、无线接收器以及高压绝缘杆组成，钳头采用柔性线圈，仪表轻便操作简易。电流量程宽：AC 0.00A～9999A，钳口尺寸达φ68mm ，可钳住大尺寸的电缆线进行测量。仪表通过无线接收器查看实时测试数据，无线通信距离100米。

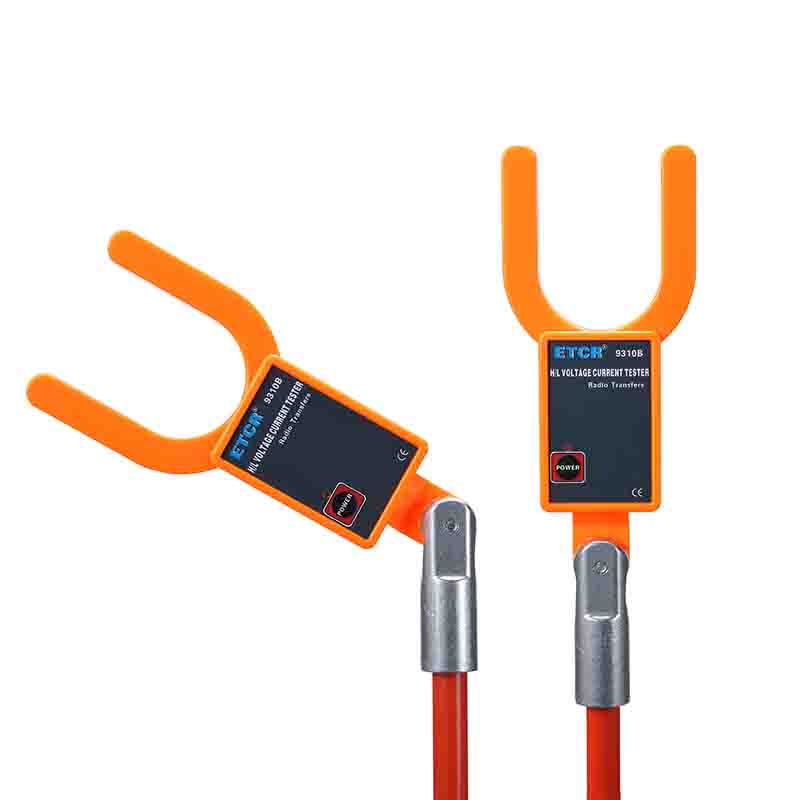

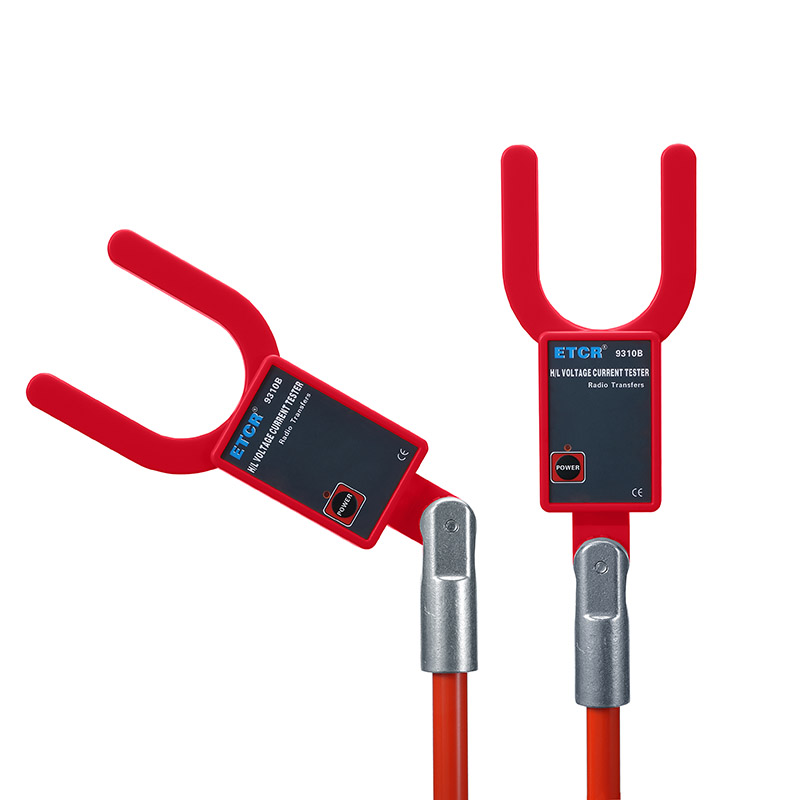

ETCR9310B开口式无线高低压钳形电流表用于110kV以下线路测试，带绝缘杆操作，在600V以下可直接使用电流表测试。仪表具有数据保持、数据存储等功能。仪表具有梅花接口与绝缘杆连接，钳口通过绝缘杆能非常便捷地测量高压架空线路，省时快捷，广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。也可以取代高低压变比测试仪，即分别测出一次回路与二次回路的高低压电流，再计算就能得出高低压的变比。绝缘杆具有轻便，防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。
产品特点
1. 电流钳采用柔性线圈，机身轻便操作轻松。
2. 量程宽：AC 0.00A～9999A。钳口尺寸大 ，适用范围广。
3. U型开口结构实现无阻碍测量，现场测试特别方便，省时快捷。仪表通过连接绝缘杆能非常便捷地测量架空高压线路。
4. 无线接收器可查看实时测试数据。无线传输距离100米。
5. 数据保持功能，数据存储功能。
技术参数
规格名称 | 规格参数 |
功 能 | 高压交流电流测量，低压交流电流、在线交流电流监测 |
电 源 | DC6V，7号碱性干电池（LR03 1.5V×4） |
显示模式 | 4位LCD显示，显示域：47mm×28.5mm，带背光 |
传输方式 | 433MHz无线传送，传输距离约100米 |
钳口尺寸 | φ68mm |
绝缘杆尺寸 | 1000mm～4300mm |
采样速率 | 2次/秒 |
测量范围 | 0.00A～9999A(50/60Hz自动) |
分 辨 力 | 0.01A |
换 档 | 0.00A～9999A全自动换档 |
测试精度 | ±2%rdg±5dgt(导线处于靠近U形钳口底端中心位置，23℃±2℃) |
位置误差 | 被测导线应尽量处于靠近U形钳口底端中心位置，位置偏移测试误差约增大一倍或更多 |
数据存储 | 99组，存储过程中“MEM”符号指示，“FULL”符号闪烁显示表示存储已满 |
线路电压 | 110kV以下测试，带绝缘杆操作（可定制500kV以下测试） |
数据保持 | 通常测试模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消 |
数据查阅 | “MR”符号指示，能上下翻阅所存数据 |
溢出显示 | 超量程溢出功能：“OL A”符号显示 |
无信号指示 | 当接收器没有收到发射信号时动态显示“no- -”符号 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
电池电压 | 长亮时，表示接收器电池电量过低。 闪烁时，表示电流钳电池电量过低。 |
干 扰 | 尽量避免315MHz、433MHz同频信号干扰 |
绝缘强度 | AC 220kV/rms(伸缩绝缘杆完全拉开，两端之间) |
仪表尺寸 | 检测仪：252mm×107mm×31mm 接收器：165mm×78mm×42mm |
仪表质量 | 检测仪：约235g(含电池)，接收器：约280g（含电池） 仪表总质量：约4.6kg(含绝缘杆和电池) |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
型号对比
| 产品尺寸 | 钳口尺寸 | 电流量程 | 存储功能 | 无线通信距离 |
| Φ68mm | AC 0.0A～9999A | 99组 | / |
| Φ128mm | AC 0.0A～9999A | 99组 | 100m |
| Φ128mm | AC 0.00A～9999A | 99组 | / |
| Φ128mm | AC 0.00A～9999A | 99组 | 100m |
