产品简介

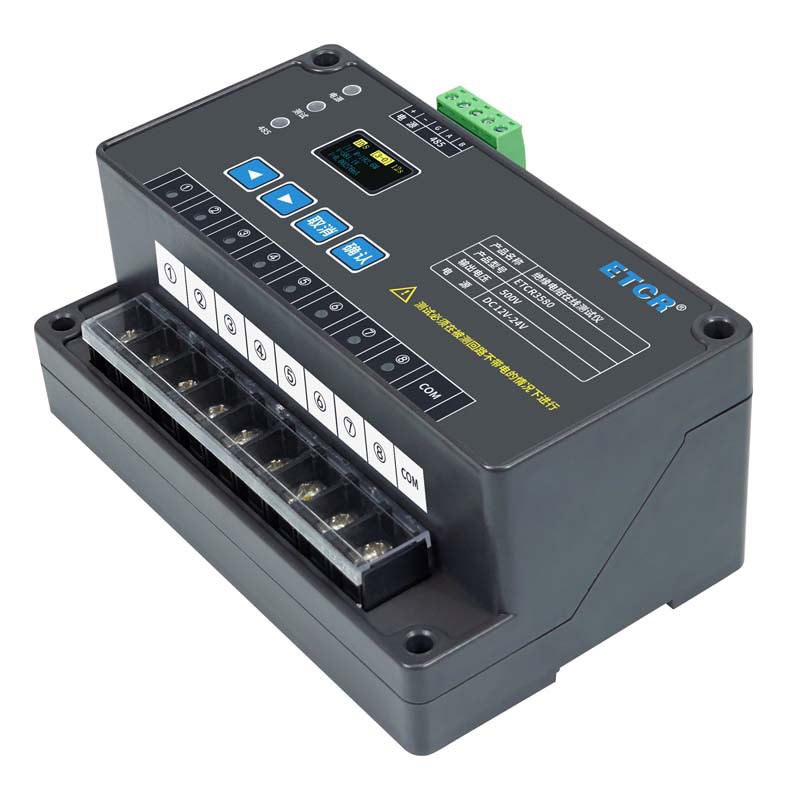

ETCR3580绝缘电阻在线监测仪又称绝缘电阻在线测试仪，用于在线监测电缆、电机、开关、电器等各种电器设备及绝缘材料的绝缘电阻值。监测仪采用高清晰OLED液晶屏，测试参数可在仪器按键或后台设置，安装方便，测试可靠。监测仪可监测1～8个回路的绝缘电阻值，测试必须在被测回路不带电的情况下进行。
ETCR3580绝缘电阻在线监测仪带有RS485接口提供MODBS通信协议，可上传绝缘电阻值、吸收比等数据，供用户二次开发应用，实现对绝缘电阻的实时在线监测，广泛应用于电信、电力、气象、机房、油田、工矿企业等重要场所对绝缘电阻的在线监测。
产品特点
1、测试必须在被测回路不带电的情况下进行。
2、可上传绝缘电阻值、吸收比等数据。
3、采用高清晰OLED液晶屏。
4、最多可测试8个回路的绝缘电阻值及吸收比。
5、具有手动测量、RS485远程测量模式。
6、RS485通讯功能。
技术参数
| 规格名称 | 规格参数 |
| 电 源 | DC 12V （外部供电） |
| 液晶屏尺寸 | 21.7mmX10.9mm |
| 输出电压 | 50V、100V、250V、500V自定义 |
| 短路电流 | 2mA MAX |
| 量 程 | 0.1MΩ～10GΩ |
| 精 度 | ±5%rdg±5dgt |
| 通讯方式 | RS485通讯 |
| 测试时间 | 60秒 |
| 传输数据 | 绝缘电阻值、吸收比 |
| 测试回路数量 | 1路～8路 |

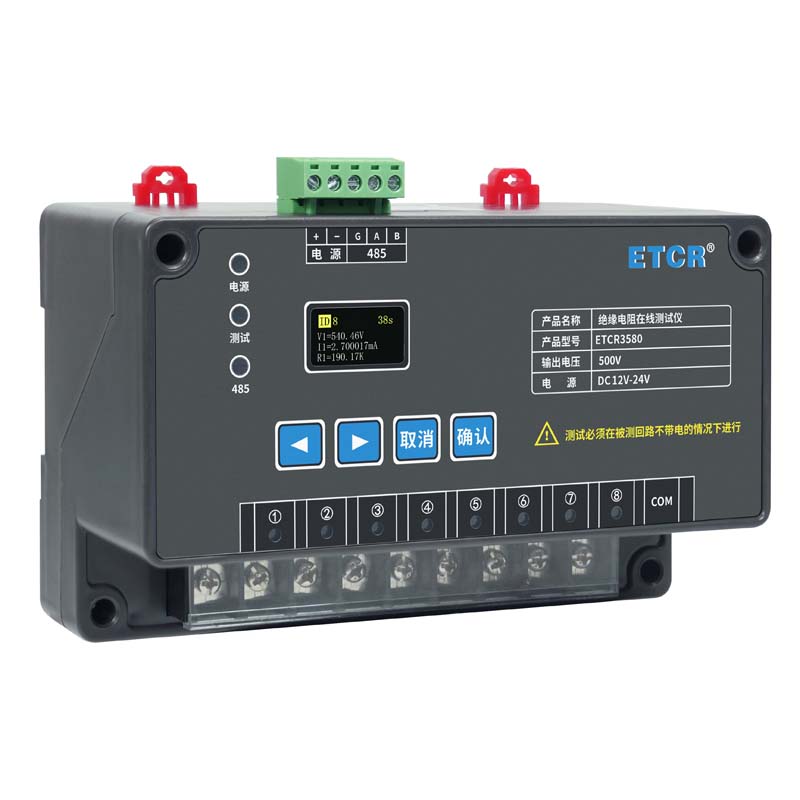

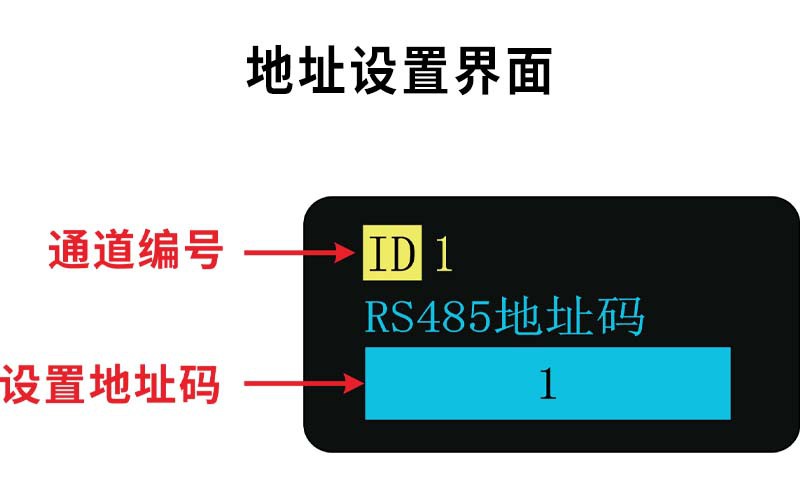

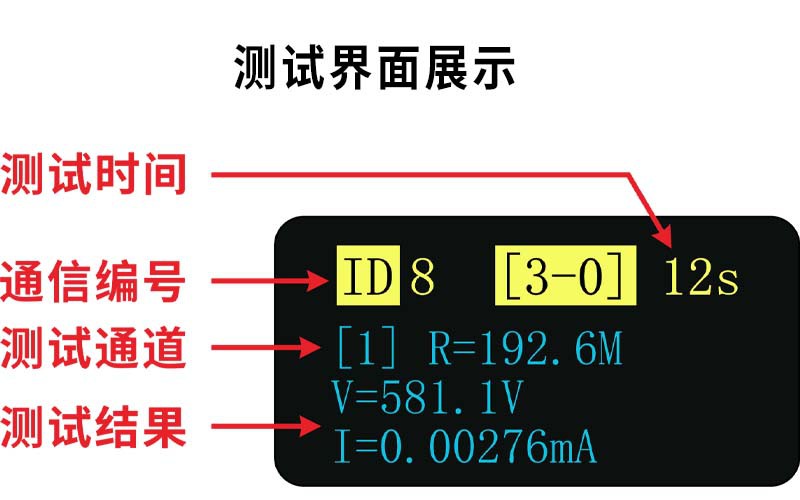

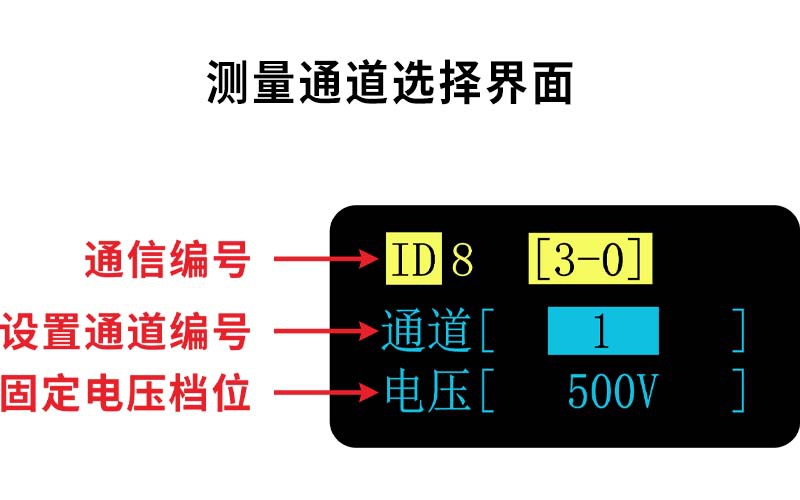

| 液 晶 屏 | 显示当前测试回路的输出电压、泄露电流及绝缘电阻值 |

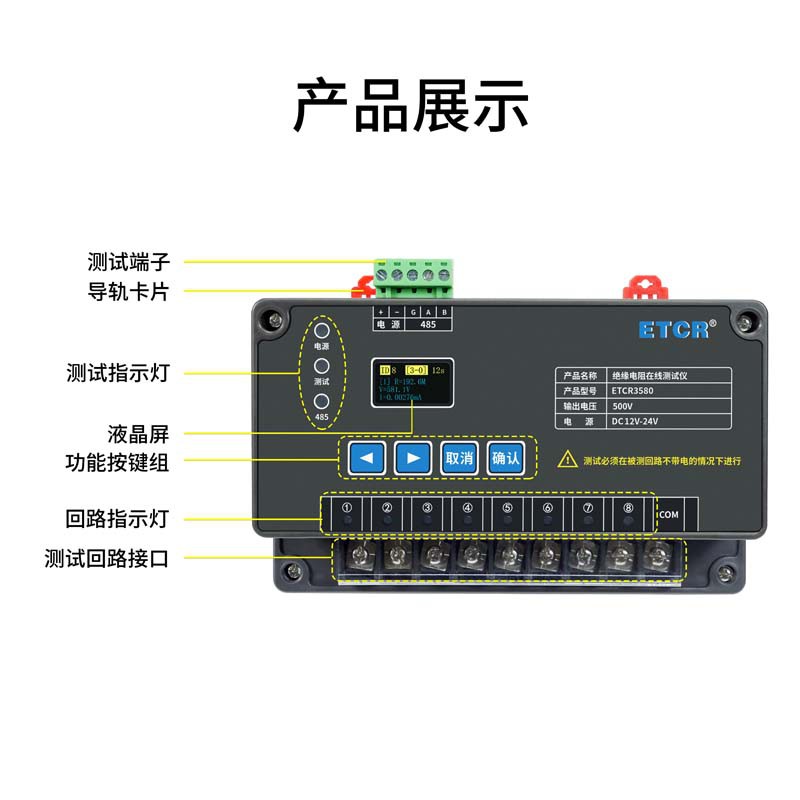

| 指 示 灯 | 电源指示，测试指示，485通讯 |

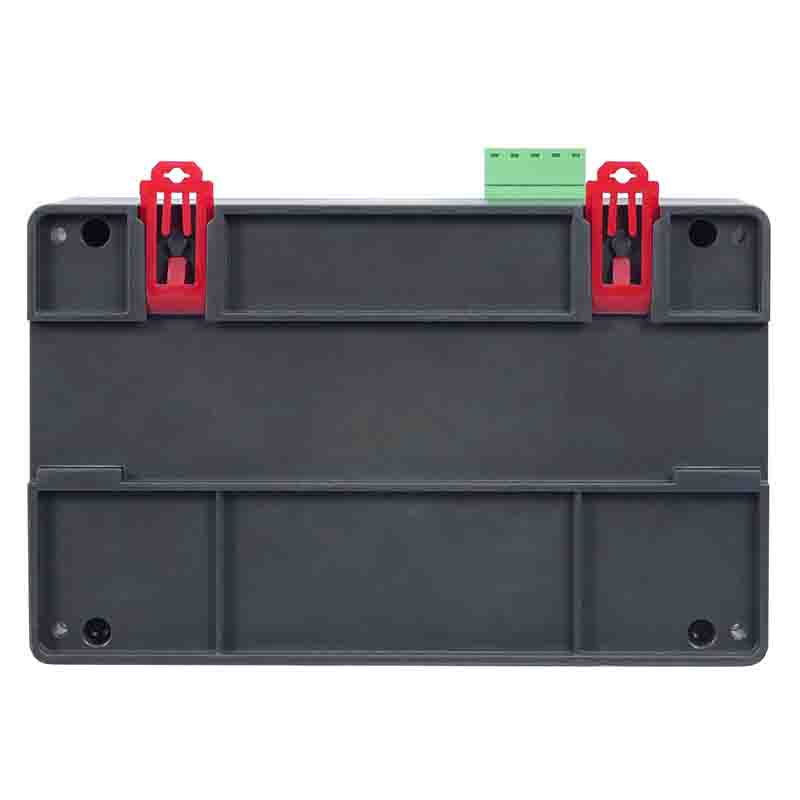

| 安装方式 | 导轨安装，螺钉安装 |
| 功 耗 | 待机2W。MAX 8W |
| 尺 寸 | 169mm×104mm×73mm |
| 重 量 | 仪表：约464g，总重量：约0.6kg（含包装） |
| 工作温湿度 | -20℃～60℃；80%RH以下 |
型号对比
| 产品图片 | 产品型号名称 | 输出电压 | 绝缘电阻量程 | 短路电流 | 测试回路数量 | 通讯方式 |

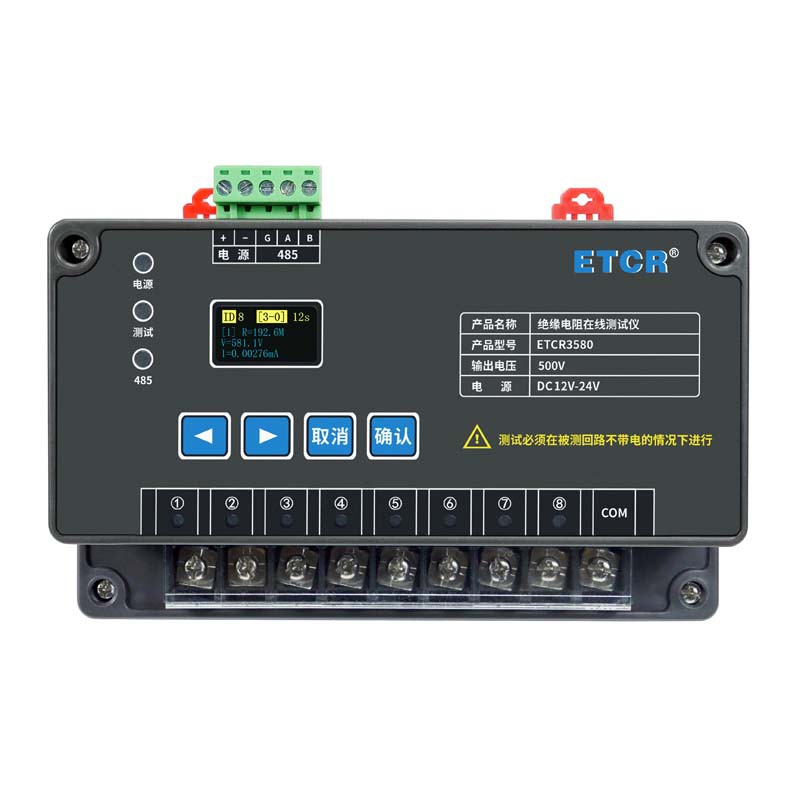

| ETCR3580绝缘电阻在线监测仪 | 500V | 0.1MΩ～10GΩ | 2mA MAX | 1路～8路可选 | 485通讯 |

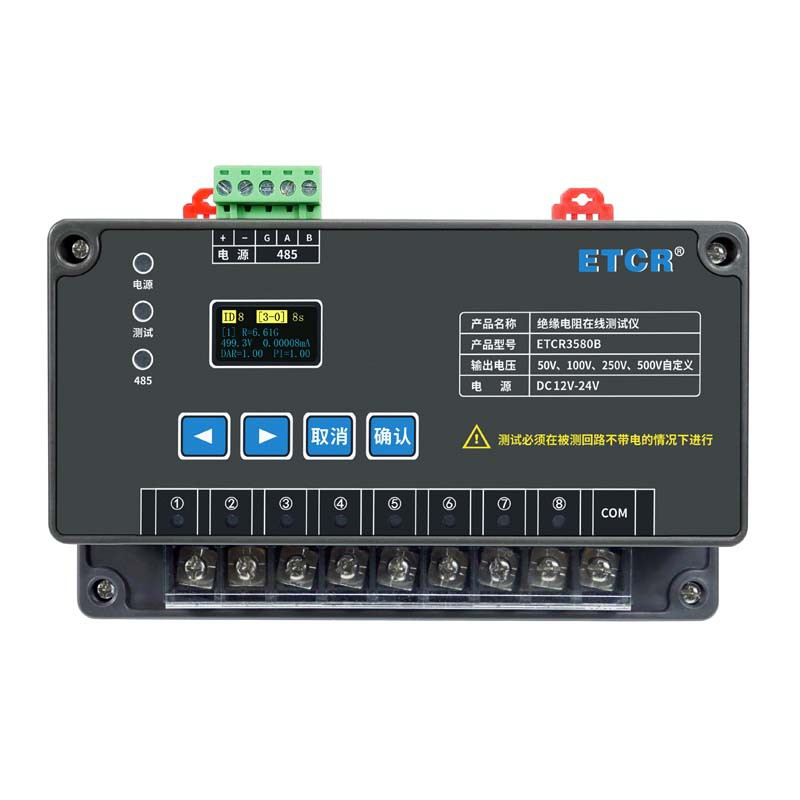

| ETCR3580B绝缘电阻在线监测仪 | 50V、100V、250V、500V （自定义） | 0.1MΩ～20GΩ | 2mA MAX | 1路～8路可选 | RS485、蓝牙通讯 |

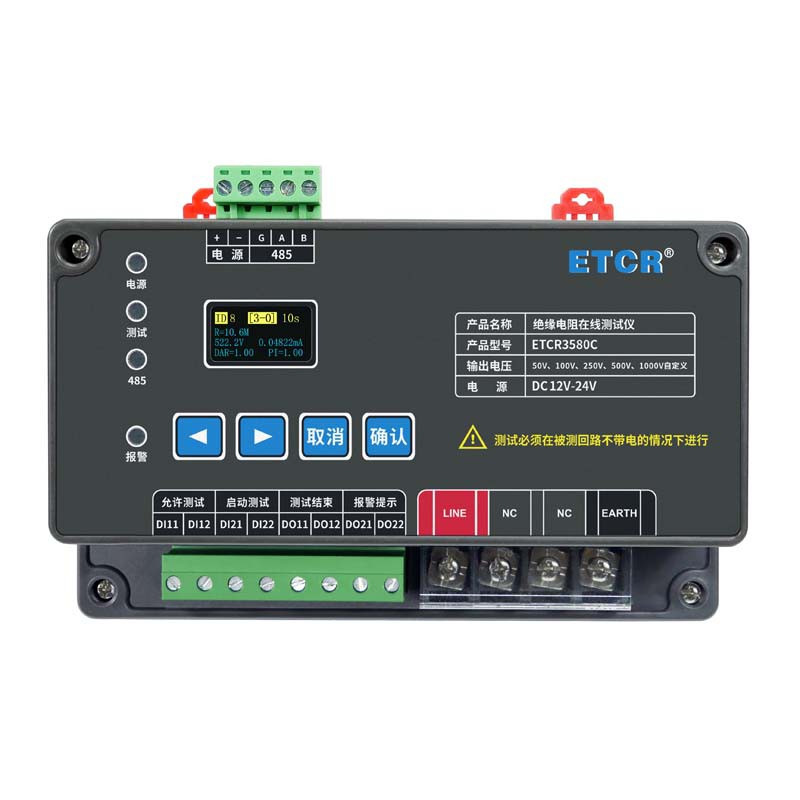

| ETCR3580C绝缘电阻在线监测仪 | 50V、100V、250V、500V、1000V （自定义） | 0.1MΩ～20GΩ | 5mA MAX | 1路 | RS485 |
