产品系列 : 绝缘电阻在线监测仪
适用于在线监测电缆、电机、开关、电器等各种电器设备及绝缘材料的绝缘电阻值
上传数据：绝缘电阻值、输出电压、泄露电流、吸收比、极化指数、干结点输入状态、干结点输出状态
输出电压：50V、100V、250V、500V、1000V（自定义）
绝缘电阻量程：0.1MΩ～20GΩ
短路电流：5mA MAX
报警值设置范围：1MΩ～999MΩ
自动测试时间间隔：0～999小时
测试回路数量：1路
电源：DC 12V-24V （外部供电）
显示屏：21.7mmX10.9mm
RS485通讯功能
产品简介

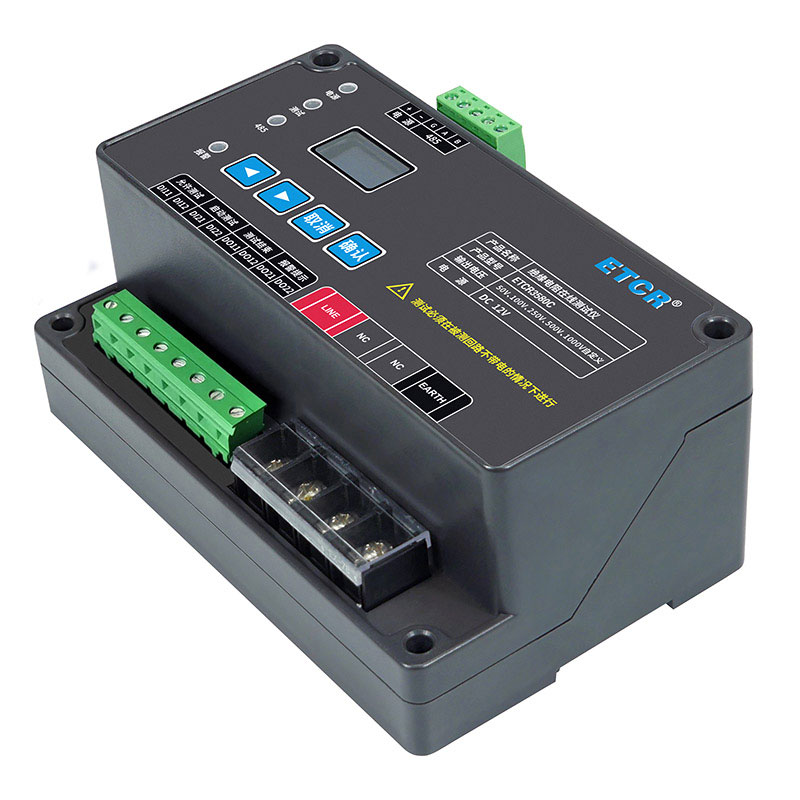

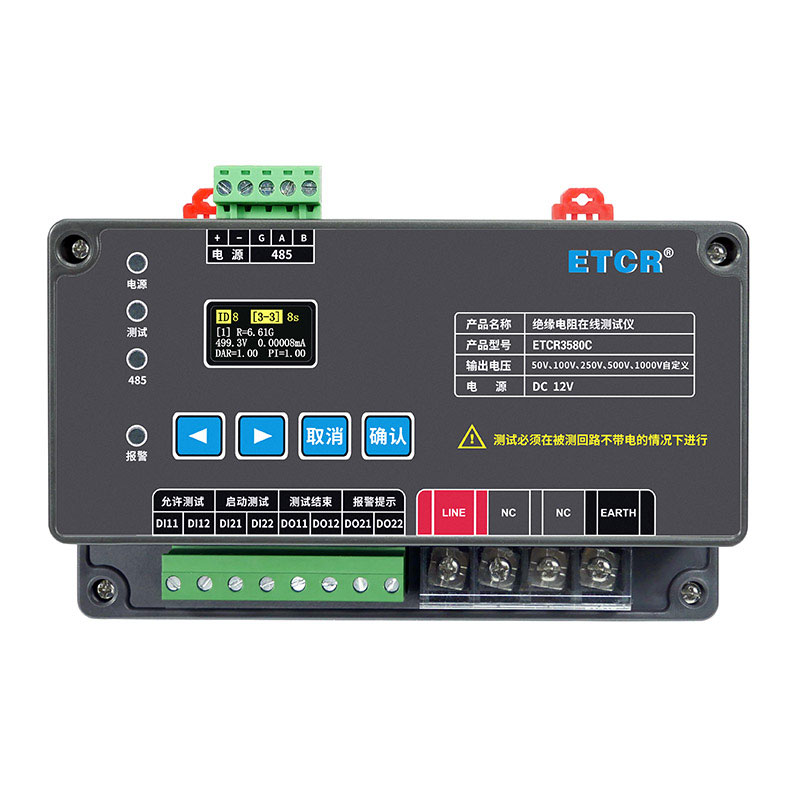

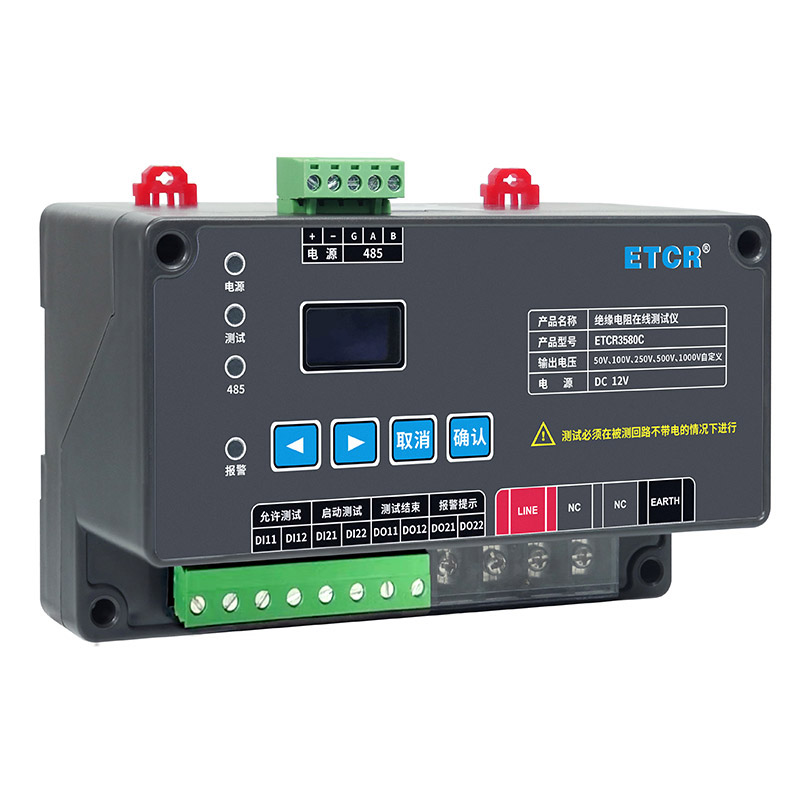

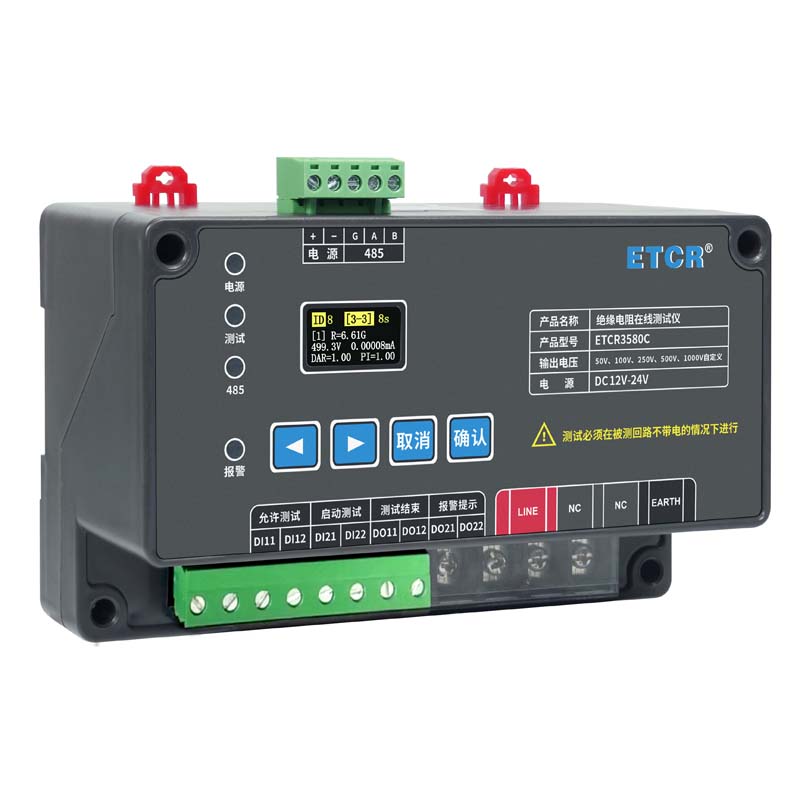

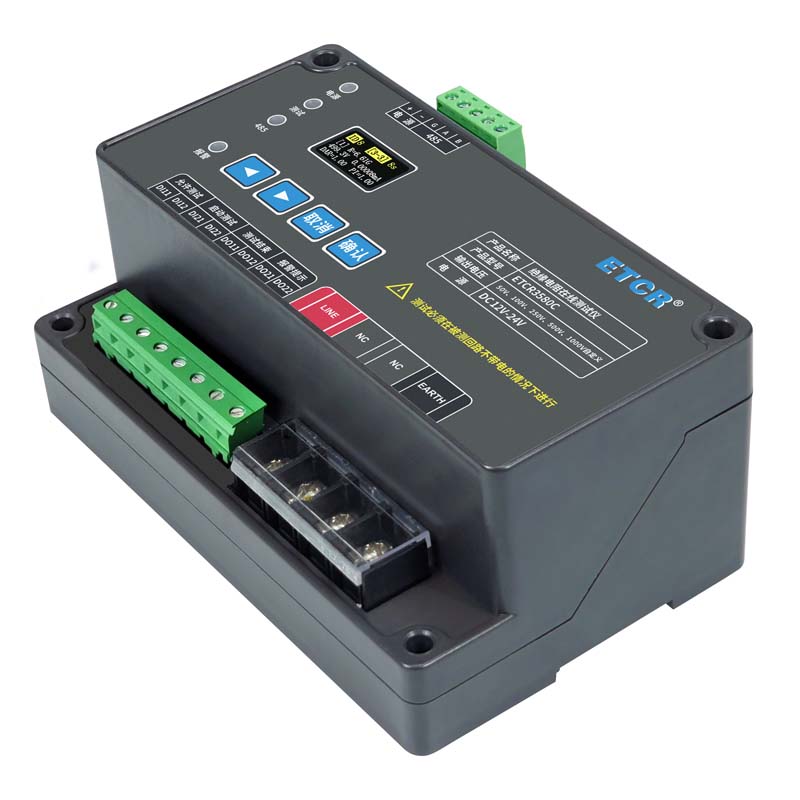

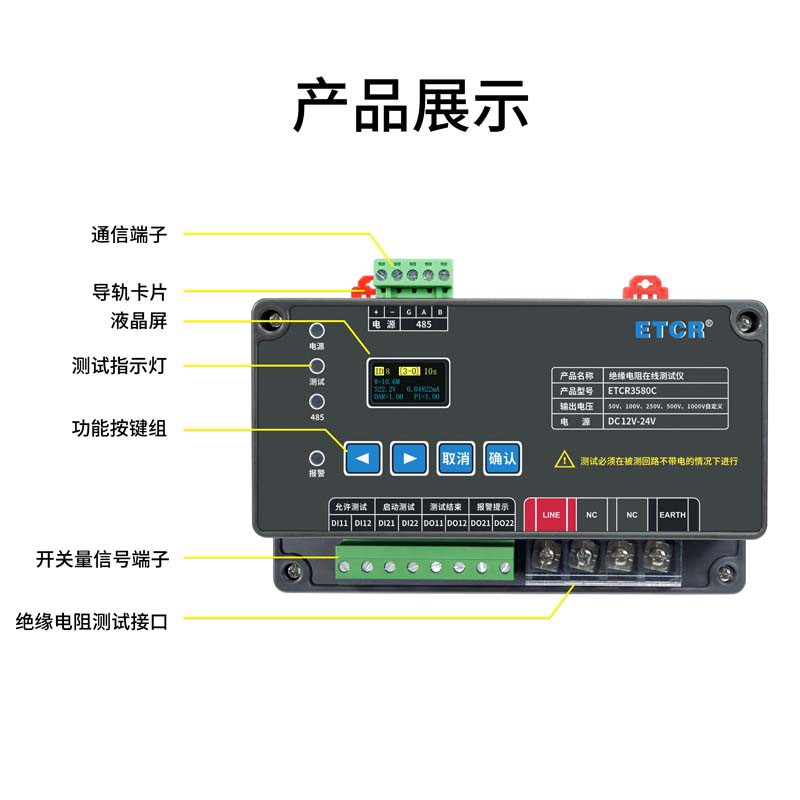

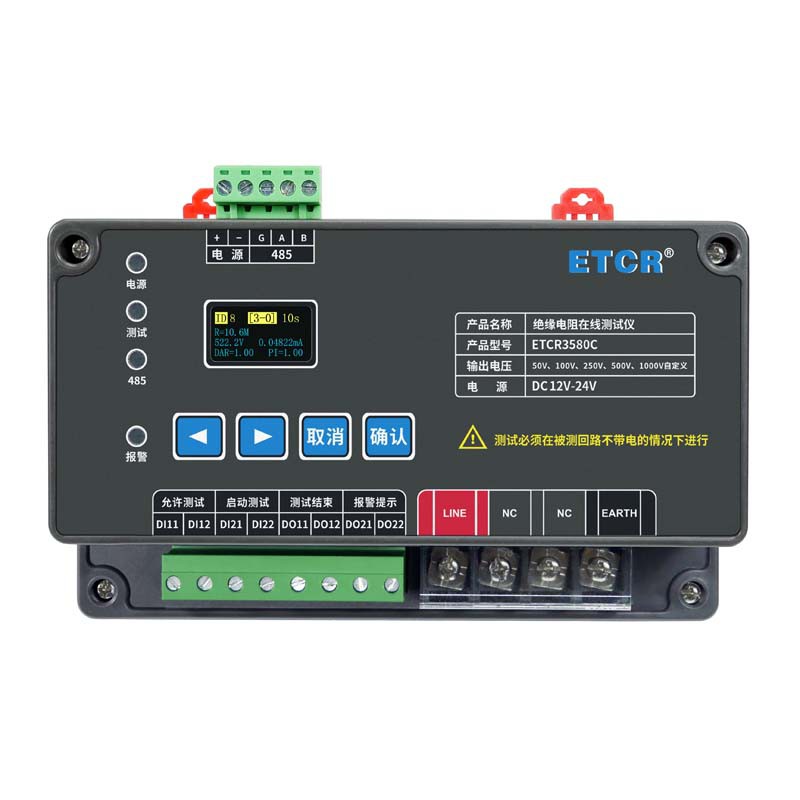

ETCR3580C绝缘电阻在线监测仪用于在线监测电缆、电机、开关、电器等各种电器设备及绝缘材料的绝缘电阻值。仪器可监测1个回路的绝缘电阻值，仪器带有RS485接口提供MODBS通信协议，可上传输出电压，绝缘电阻值等数据，供用户二次开发应用，带有干结点信号，可控制设备测试和报警信号输出。自带声光报警功能。实现对绝缘电阻的实时在线监测。
ETCR3580C绝缘电阻在线监测仪系列采用更清晰OLED液晶屏，测试参数可在仪器按键或后台设置，安装方便，测试可靠，广泛应用于电信、电力、气象、机房、油田、工矿企业等重要场所对绝缘电阻的在线监测。
产品特点
1. 测试必须在被测回路不带电的情况下进行。

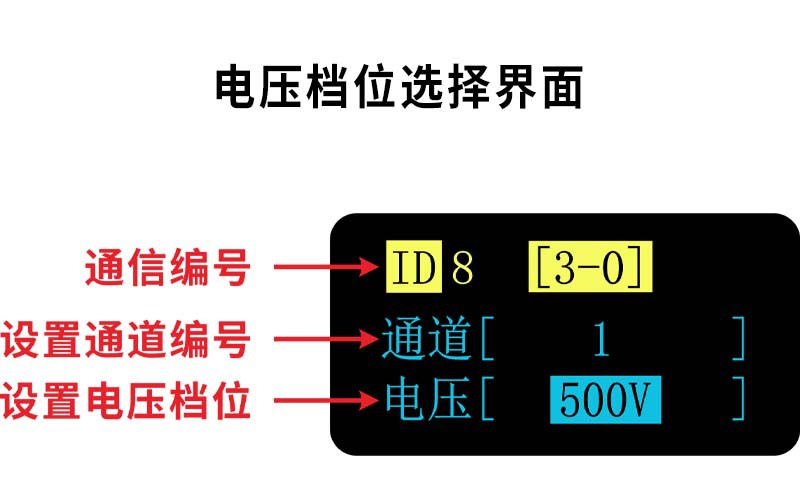

2. 输出电压有5档：50V、100V、250V、500V、1000V（自定义）
3. 具有手动测量、RS485远程测量模式。
4. 带有干结点信号，可控制设备测试和报警信号输出。
5. 自带声光报警功能。
技术参数
规格名称 | 规格参数 | |
电 源 | DC 12V-24V （外部供电） | |

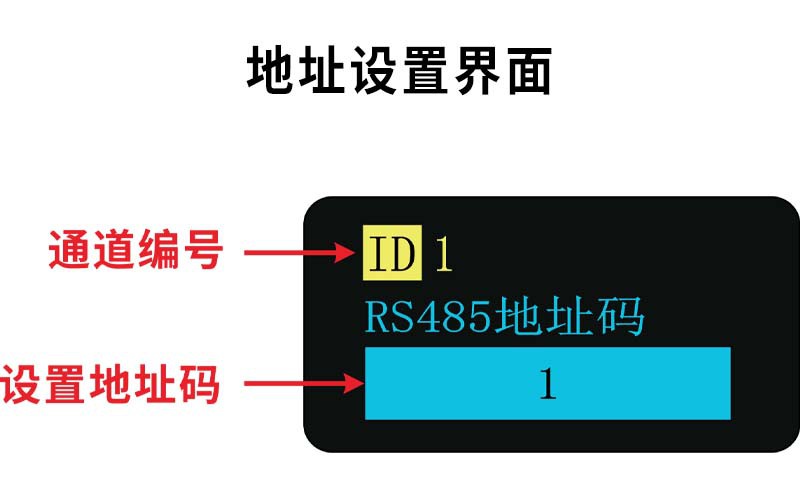

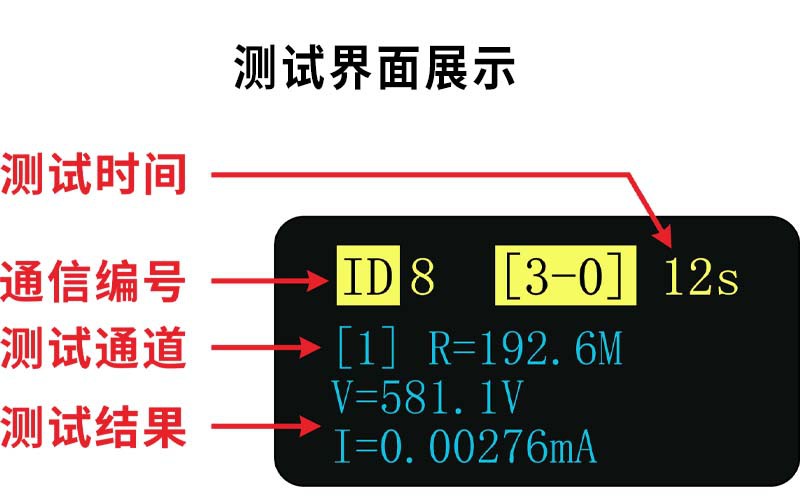

显示屏 | 尺寸：21.7mmX10.9mm 显示当前测试回路的输出电压、泄露电流及绝缘电阻值、吸收比、极化指数、自动测试时间设置、报警值设置、设备地址设置 | |
输出电压 | 50V、100V、250V、500V、1000V自定义 | |
短路电流 | 5mA MAX | |
| 绝缘电阻测量 | 量 程 | 精度（23℃±3℃，50%RH以下） |
0.1MΩ～20GΩ | ||
0.1MΩ～1.00GΩ | ±5%rdg±5dgt | |
1.0GΩ～10.0GΩ | ±10%rdg±10dgt | |
10.0GΩ～20.0GΩ | ±15%rdg±10dgt | |
报警功能 | 有，声光报警，测试值低于报警值触发。 | |
报警值设置范围 | 1MΩ～999MΩ | |
自动测试时间间隔 | 0～999小时 | |
通讯方式 | RS485通讯 | |
测试时间 | 绝缘电阻：20秒，吸收比：1分钟，极化指数：10分钟，也可通过通讯控制测试时间1秒～10分钟 | |
传输数据 | 绝缘电阻值、输出电压、泄露电流、吸收比、极化指数、干结点输入状态、干结点输出状态 | |
测试回路数量 | 1路 | |
干结点输入 | 2路：允许测试、启动测试 | |
干结点输出 | 2路：测试状态、报警状态 | |
快速放电 | 有 | |

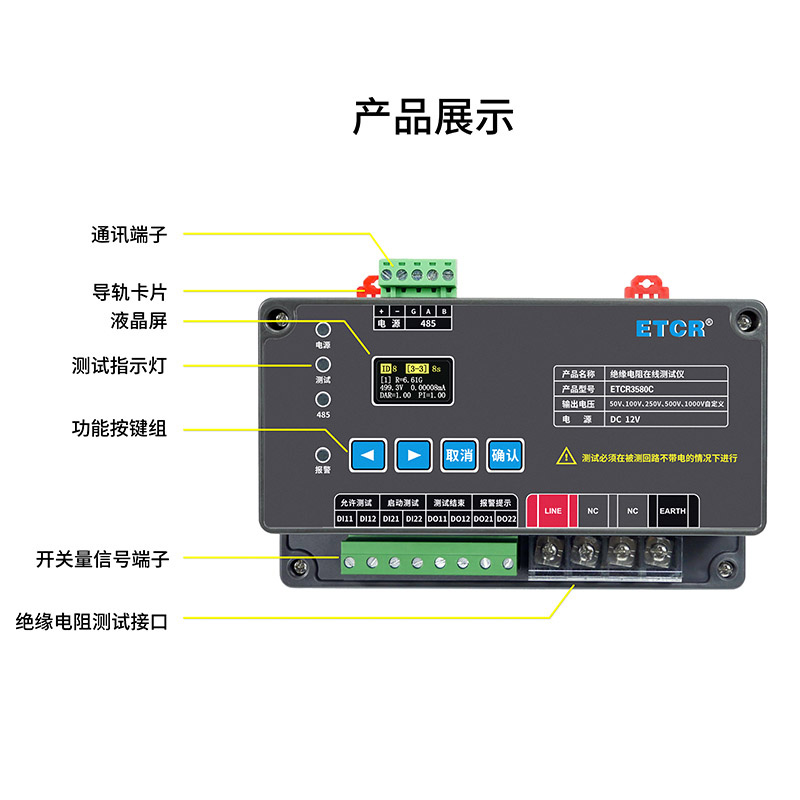

指 示 灯 | 电源指示，测试指示，485通讯指示灯,报警指示灯 | |

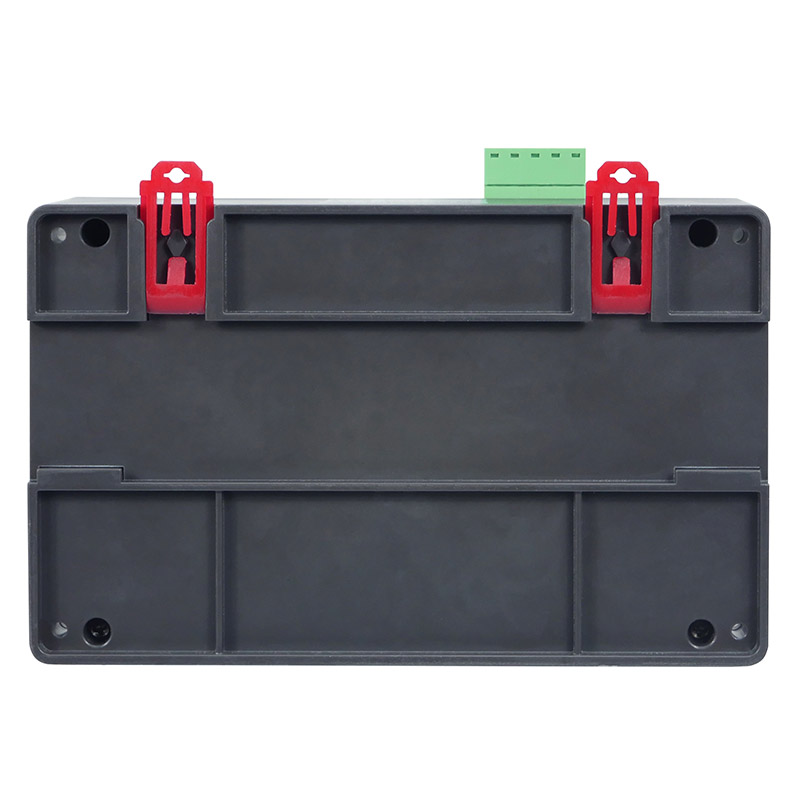

安装方式 | 导轨安装，螺钉安装 | |
功 耗 | 待机0.8W，MAX 12W | |
仪表尺寸 | 169mm×104mm×73mm | |

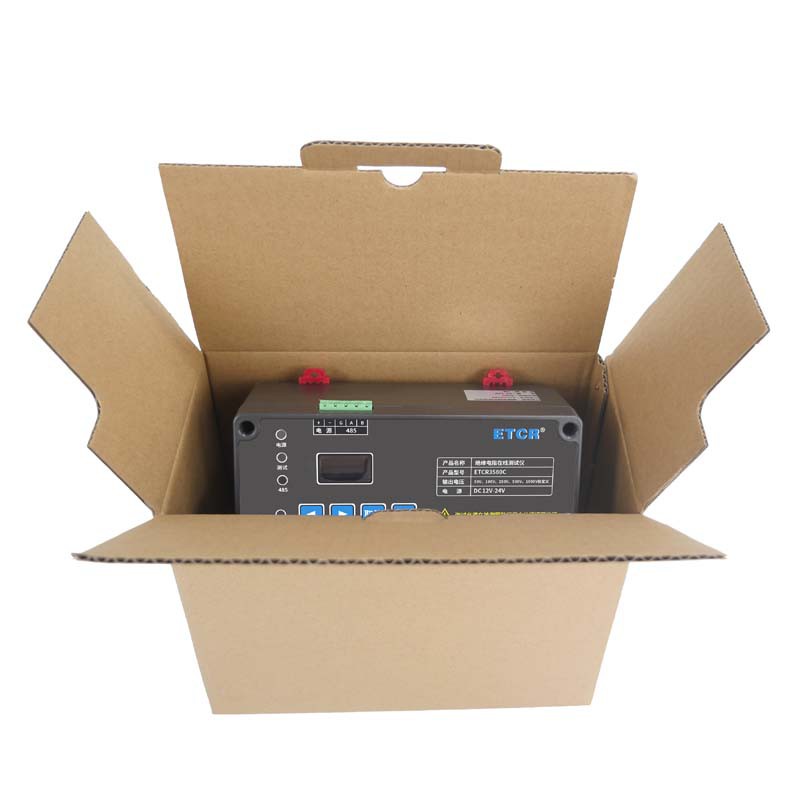

仪表质量 | 仪表：约464g，总重量：约0.6kg（含包装） | |
工作温湿度 | -20℃～60℃；80%RH以下 | |
型号对比
| 产品型号 | 输出电压 | 绝缘电阻量程 | 短路电流 | 测试回路数量 |

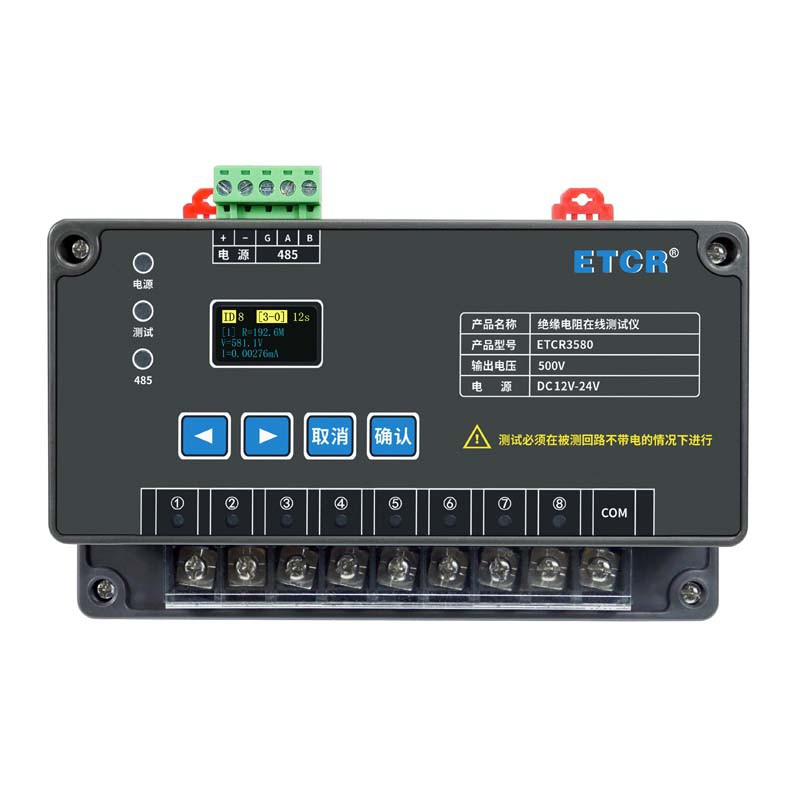

| 500V | 0.1MΩ～10GΩ | 2mA MAX | 1路～8路可选 |

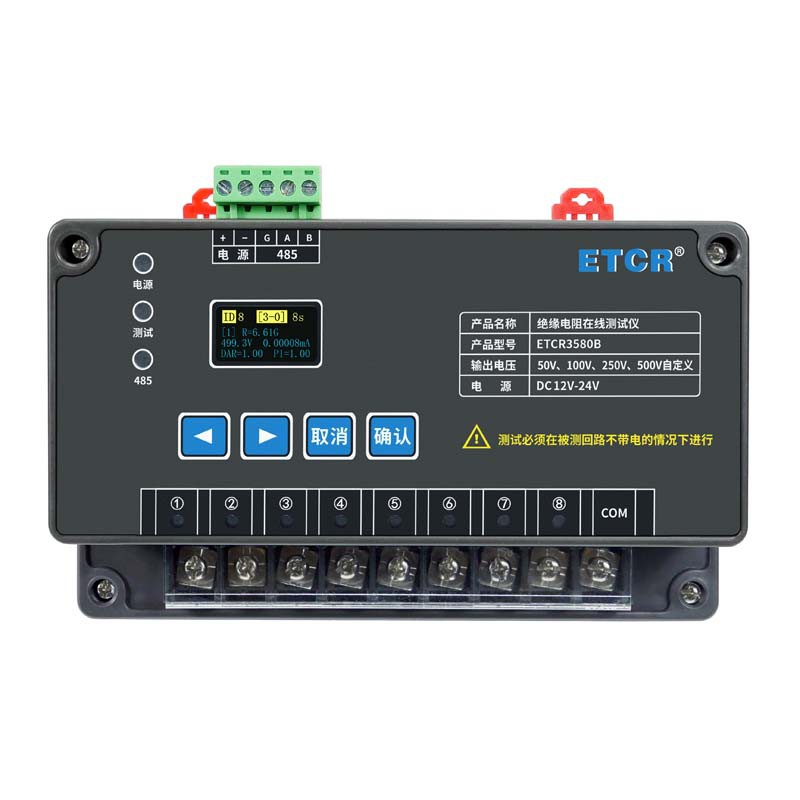

| 50V、100V、250V、500V、自定义 | 0.1MΩ～20GΩ | 2mA MAX | 1路～8路可选 |

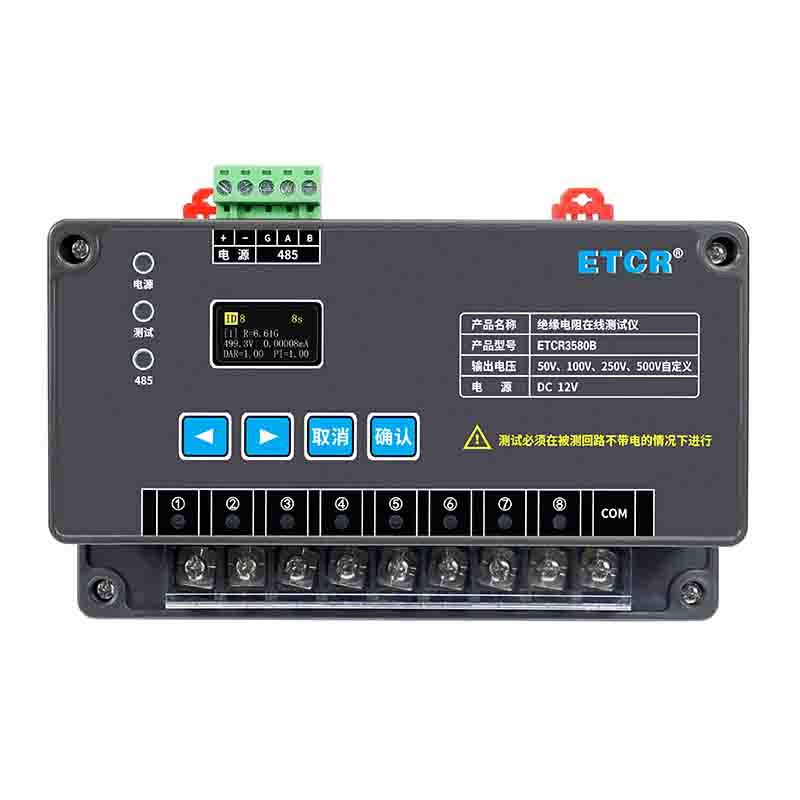

| 50V、100V、250V、500V、1000V、自定义 | 0.1MΩ～20GΩ | 5mA MAX | 1路 |
