产品简介

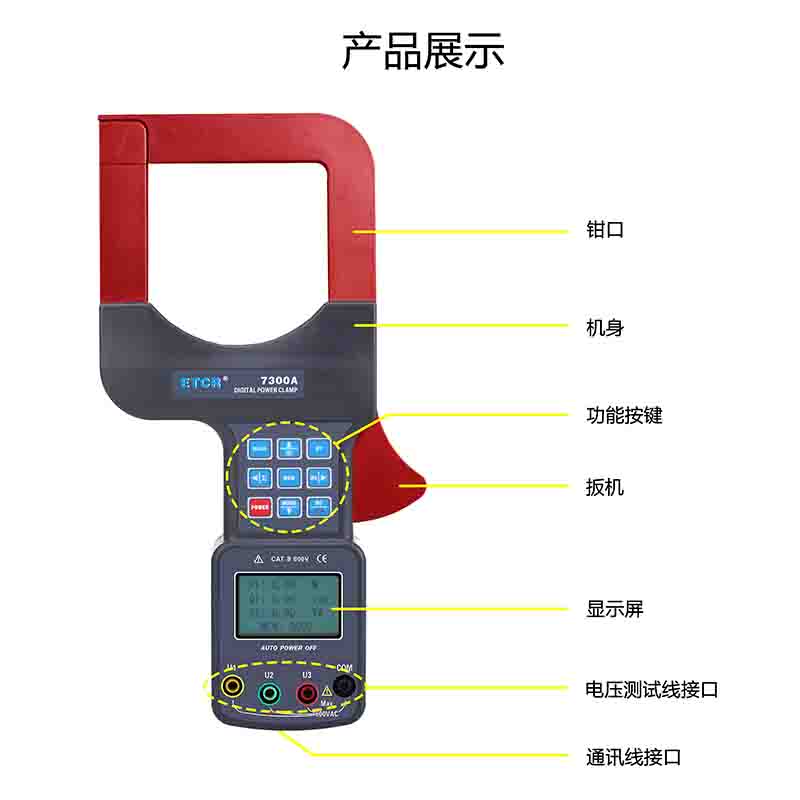

ETCR7300A大口径三相钳形功率表又名钳形功率计、超大口径钳形功率表、三相钳形功率表，用于现场测量三相交流电压、电流、电压间相位、电压电流间相位、频率、相序、电能、有功功率、无功功率、视在功率、功率因数、总功率等电能参数。还能用于判别变压器接线组别、感性、容性电路，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的新型电力仪表。
ETCR7300A大口径三相钳形功率表测试精度高、稳定性好。大口径钳头(80mm×80mm）使用非常方便，仪表可存储200组数据，通过USB接口和系统软件上传所存数据到电脑，实现历史数据读取、查询、保存、打印等功能。
产品特点

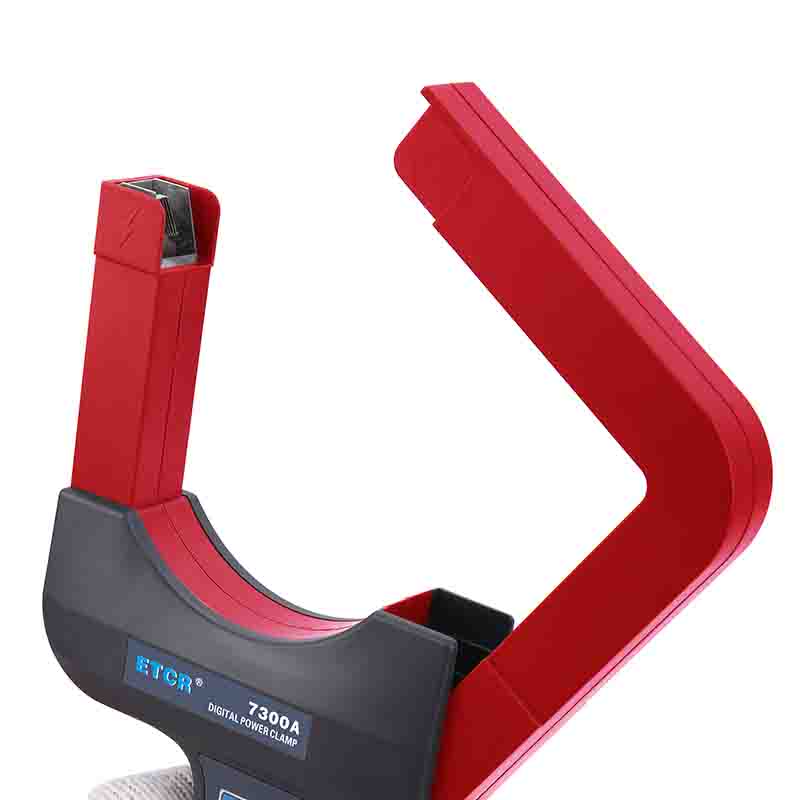

1、大口径钳头80mm×80mm（可钳φ80mm电缆，或96mm×4mm扁钢地线），使用方便。
2、适合测试大电流（2000A）。
3、存储功能。

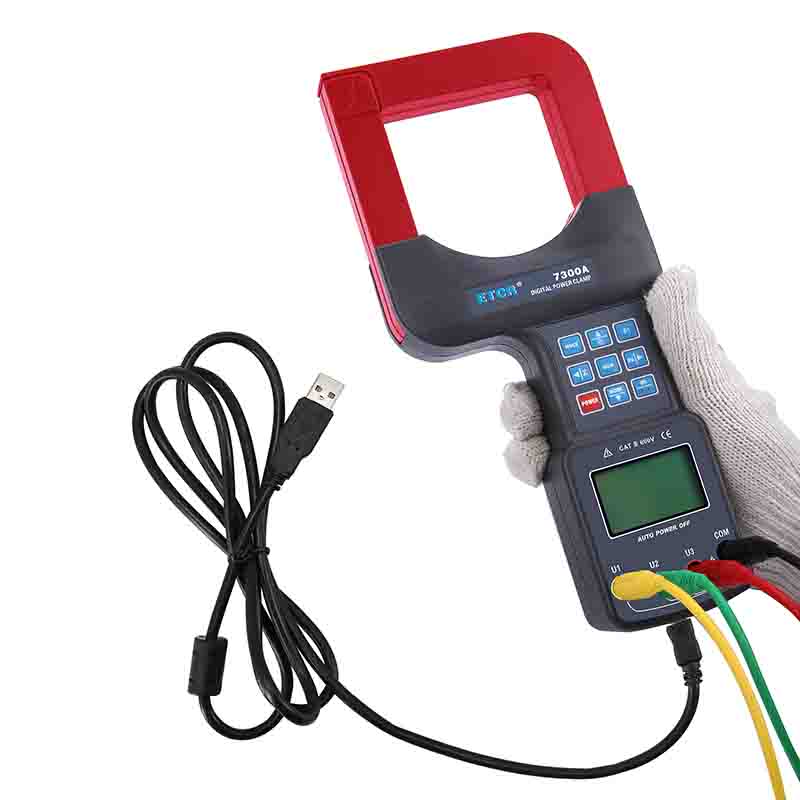

4、USB通讯接口。
技术参数
1、量程与精度
| 测量功能 | 量 程 | 精 度 | 分辨力 |
| 交流电压 | 0.00V～600V | ±(1.5%rdg+5dgt) | 0.01V |
| 交流电流 | 0.0A～99.9A | ±(2.0%rdg+5dgt) | 0.1A |
| 100A～1199A | ±(2.0%rdg+5dgt) | 1A | |
| 1200A～2000A | ±(2.5%rdg+5dgt) | 1A | |
| 频率 | 25Hz～100Hz | ±(0.5%rdg+5dgt) | 0.1Hz |
| 有功功率 | 0.10kW～9.99kW | ±(3%rdg+5dgt) | 0.01kW |
| 10.0kW～99.9kW | ±(3%rdg+5dgt) | 0.1kW | |
| 100kW～719kW | ±(3%rdg+5dgt) | 1kW | |
| 720kW～1200kW | ±(4%rdg+5dgt) | 1kW | |
| 0.10kVA～9.99kVA | ±(3%rdg+5dgt) | 0.01kVA | |
| 10.0kVA～99.9kVA | ±(3%rdg+5dgt) | 0.1kVA | |
| 100kVA～720kVA | ±(3%rdg+5dgt) | 1kVA | |
| 720kVA～1200kVA | ±(4%rdg+5dgt) | 1kVA | |
| 0.10kvar～9.99kvar | ±(3%rdg+5dgt) | 0.01kvar | |
| 10.0kvar～99.9kvar | ±(3%rdg+5dgt) | 0.1kvar | |
| 100kvar～719kvar | ±(3%rdg+5dgt) | 1kvar | |
| 720kvar～1200kvar | ±(4%rdg+5dgt) | 1kvar | |
| 功率因素 | 0.3～1.0(容性或者感性) | ±(0.02+5dgt) | 0.001 |
| 相位角 | 0.0°～360.0° | ±(1.5°+5dgt) | 0.1° |
| 电能 | 0.0000kWh～9.9999kWh | ±(4%rdg+5dgt) | 0.0001kWh |
| 10.000kWh～99.999kWh | ±(4%rdg+5dgt) | 0.001kWh | |
| 100.00kWh～999.99kWh | ±(4%rdg+5dgt) | 0.01kWh | |
| 1000.0kWh～9999.9kWh | ±(4%rdg+5dgt) | 0.1kWh | |
| 10000kWh～72000kWh | ±(4%rdg+5dgt) | 1kWh |
2、基本规格
| 规格名称 | 规格参数 |
| 电源 | 6V DC(LR6×4节碱性干电池) |
| 显示模式 | LCD：128dots×64dots；显示域：43mm×29mm |
| 测量方式 | 钳形CT，积分方式 |
| 钳口尺寸 | 80mm×80mm(可钳φ80mm导线，或96mm×4mm扁钢地线) |
| 导线位置 | 被测量导线处于钳口的中心位置 |
| 数据存储 | 200组，显示“FULL”符号表示存储已满 |
| 通讯接口 | USB接口，实现所存数据上传电脑，便于分析数据 |
| 频率 | 50Hz/60Hz自动识别 |
| 换档 | 全自动切换 |
| 采样速率 | 约2次/秒 |
| 线路电压 | AC 600V以下线路测量 |
| 背 光 灯 | 有，“ * ”键控制 |
| 数据保持 | 数据保持功能：“HOLD”符号显示 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电压降到约5.2V时，电池电压低符号显示，提醒更换电池 |
| 仪表尺寸 | 长275mm×宽145mm×厚40mm |
| 仪表质量 | 仪表：约830g（含电池）；总质量：约1kg(含附件) |
| 工作电流 | 背光灯开启50mA；背光灯关闭25mA |
| 绝缘强度 | AC 3700V/rms(铁心与外壳之间) |
| 工作温湿度 | -10℃～40℃；80%RH以下 |
型号对比
| 产品图片 | 产品型号名称 | 电流量程 | 电压量程 | 电阻量程 | 钳口尺寸 | 存储功能 |

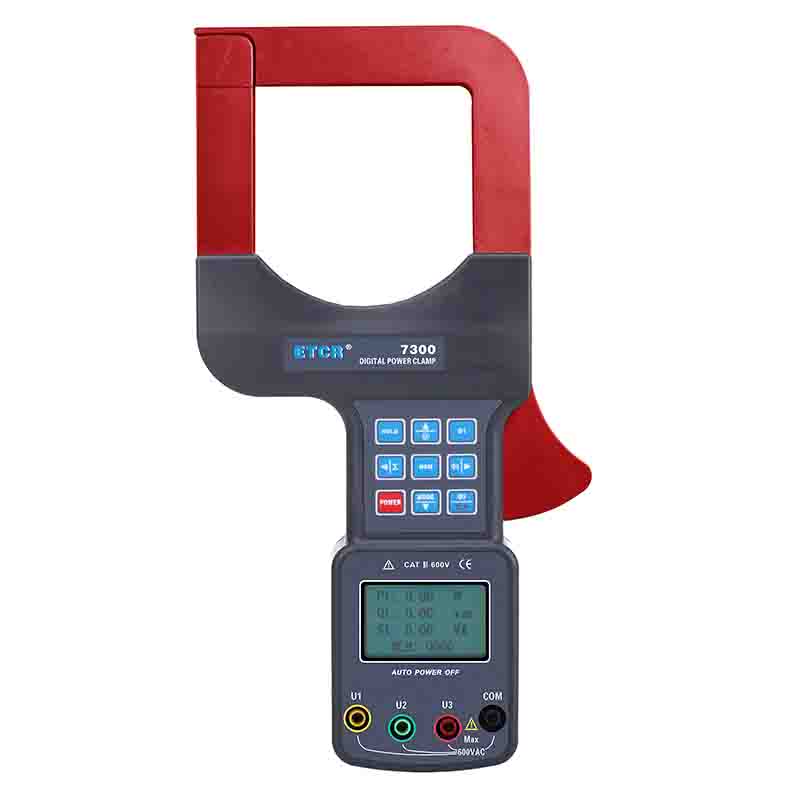

| ETCR7300大口径三相钳形功率表 | AC 0.0mA～1200A | 0.00V～600V | 0.0°～360° | 80mm×80mm | 200组 |
| ETCR7300A大口径三相钳形功率表 | AC 0.0A～2000A | 0.00V～600V | 0.0°～360° | 80mm×80mm | 200组 |

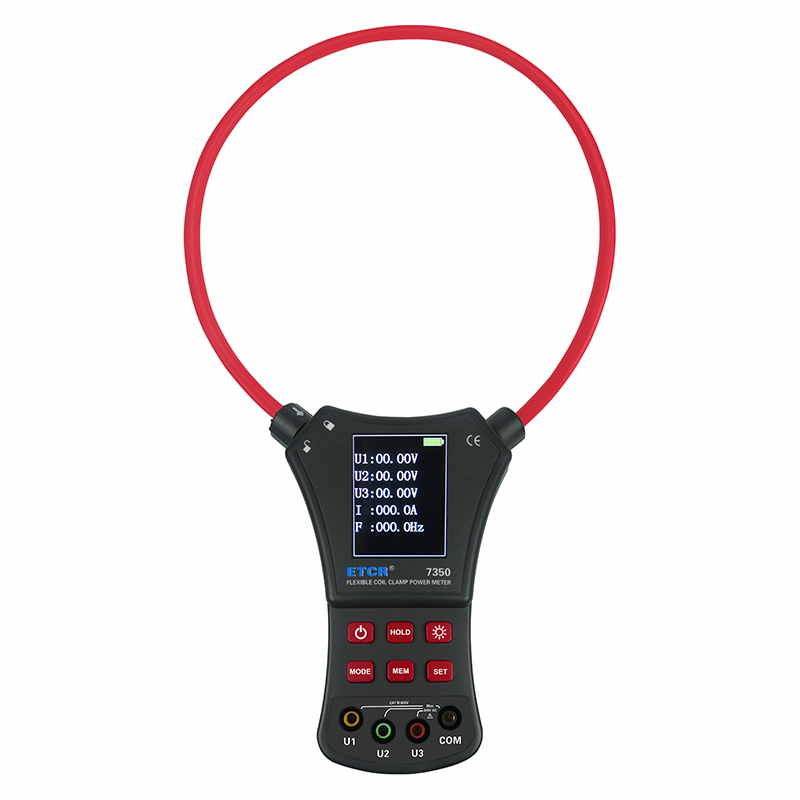

| ETCR7350柔性钳形功率表 | AC 0.0A～6000A | 0.00V～600V | 0.0°～360° | Φ200mm | 200组 |

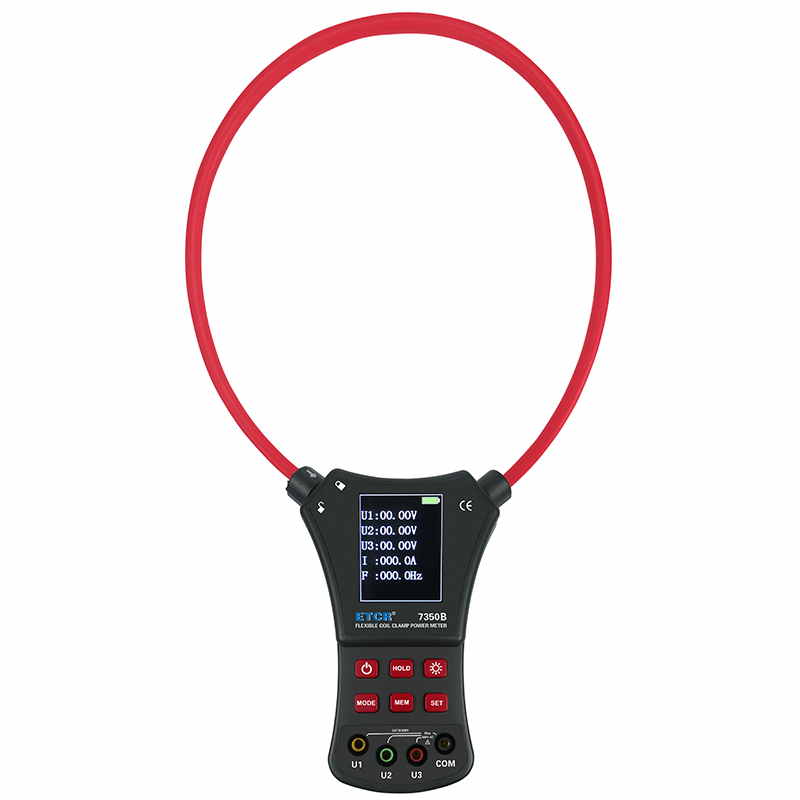

| ETCR7350B柔性钳形功率表 | AC 0.0A～6000A | 0.00V～600V | 0.0°～360° | Φ300mm | 200组 |
