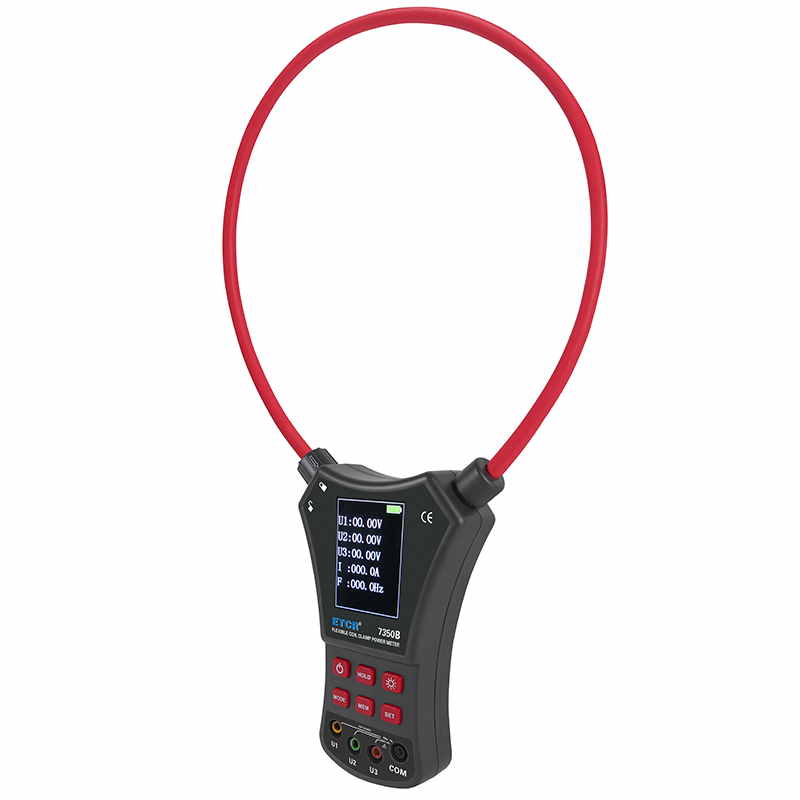

产品简介

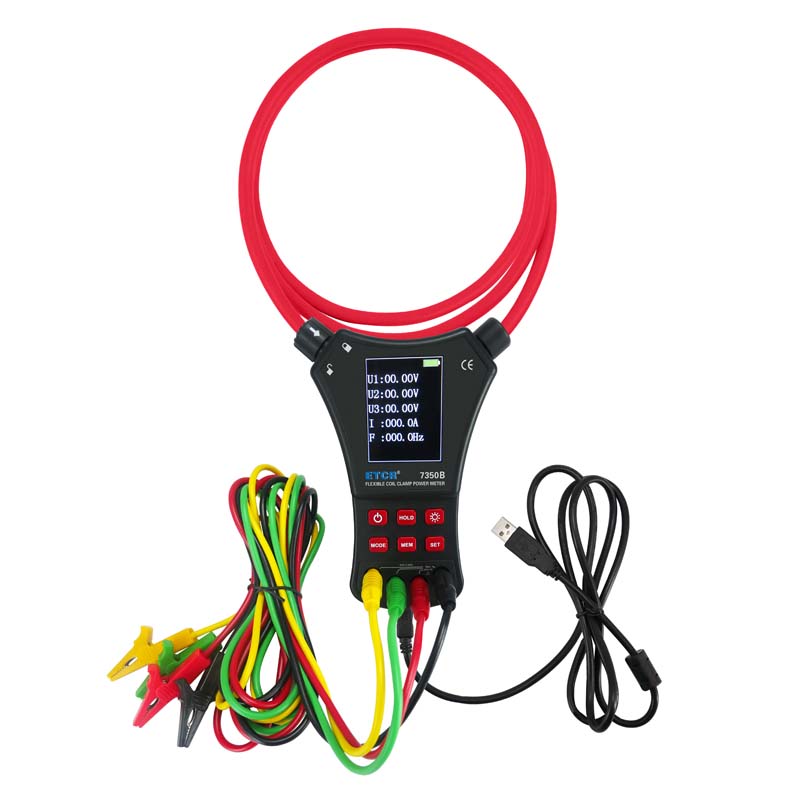

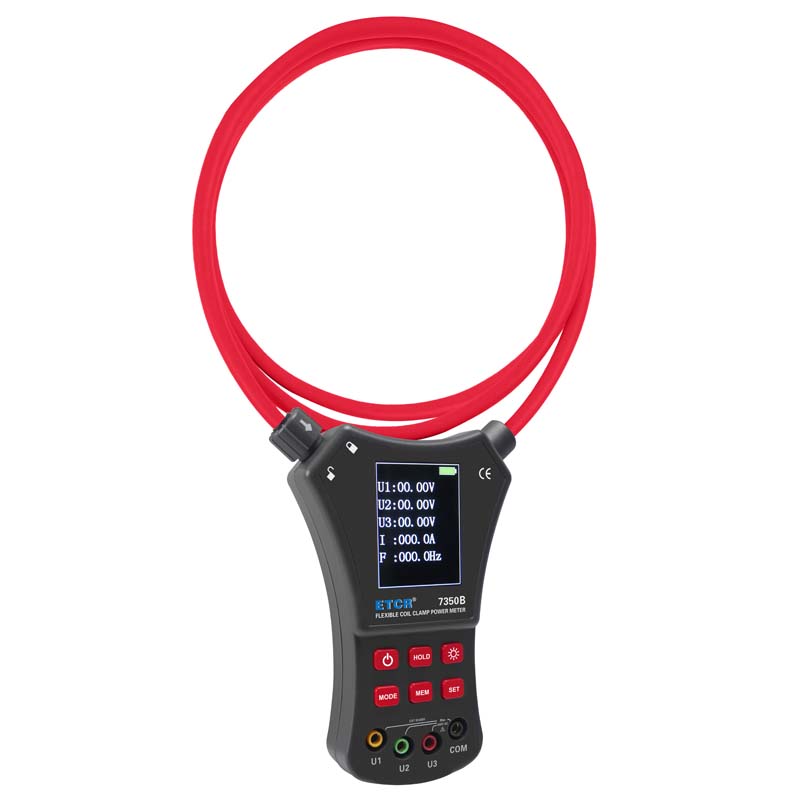

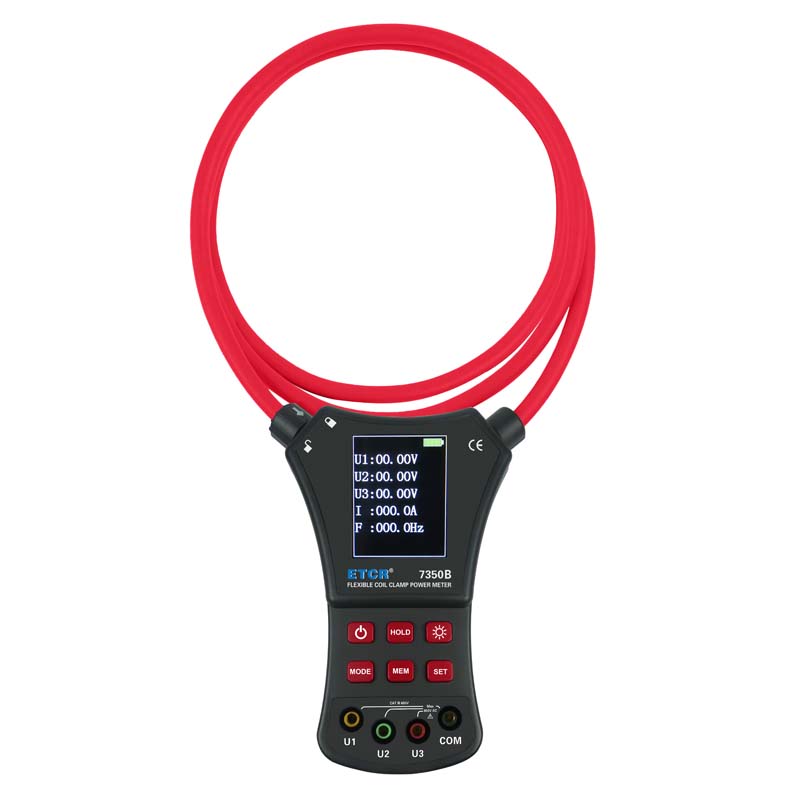

ETCR7350B柔性钳形功率表又名罗氏线圈功率表、洛氏线圈功率表，用于现场测量三相交流电压、电流、电压间相位、电压电流间相位、频率、相序、电能、有功功率、无功功率、视在功率、功率因数、总功率等电能参数。还能用于判别变压器接线组别、感性、容性电路，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的新型电力仪表。
ETCR7350B柔性钳形功率表其柔性线圈无任何裸露金属导体，体积小、重量轻、柔软灵活，特别适合大尺寸导体、狭窄环境和排线密集的场所，可用于信号严重畸变的工业环境电流测试。仪表可存储200组数据，通过USB接口和系统软件上传所存数据到电脑，实现历史数据读取、查询、保存、打印等功能。
产品特点
1、柔性线圈无任何裸露金属导体，体积小、重量轻、柔软灵活，适合大尺寸导体、狭窄环境和排线密集的场所。
2、无磁滞效应，抗干扰能力强。特别适合继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境电流测试。
3、同屏显示多项测量参数，操作方便。
4、存储功能：数据存储：600组。
5、USB通讯接口。
技术参数
1、量程与精度
| 测量功能 | 量 程 | 精 度 | 分辨力 |
| 交流电压 | 0.00V～60.00V | ±0.5%Fs | 0.01V |
| 60.0V～600.0V | ±0.5%Fs | 0.1V | |
| 交流电流 | 0.0A～600.0A | ±0.5%Fs | 0.1A |
| 600A～6000A | ±0.5%Fs | 1A | |
| 频率 | 25.0Hz～600.0Hz | ±0.5Hz | 0.1Hz |
| 有功功率 | 0.00W～36.00W | ±1%Fs | 0.01W |
| 36.0W～360.0W | ±1%Fs | 0.1W | |
| 360W～3600W | ±1%Fs | 1W | |
| 3.60kW～36.00kW | ±1%Fs | 0.01kW | |
| 36.00kW～360.0kW | ±1%Fs | 0.1kW | |
| 360kW～3600kW | ±1%Fs | 1kW | |
| 视在功率 | 0.00VA～36.00VA | ±1%Fs | 0.01VA |
| 36.0VA～360.0VA | ±1%Fs | 0.1VA | |
| 360VA～3600VA | ±1%Fs | 1VA | |
| 3.60kVA～36.00kVA | ±1%Fs | 0.01kVA | |
| 36.00kVA～360.0kVA | ±1%Fs | 0.1kVA | |
| 360kVA～3600kVA | ±1%Fs | 1kVA | |
| 无功功率 | 0.00var～36.00var | ±1%Fs | 0.01var |
| 36.0var～360.0var | ±1%Fs | 0.1var | |
| 360var～3600var | ±1%Fs | 1var | |
| 3.60kvar～36.00kvar | ±1%Fs | 0.01kvar | |
| 36.00kvar～360.0kvar | ±1%Fs | 0.1kvar | |
| 360kvar～3600kvar | ±1%Fs | 1kvar | |
| 功率因素 | 0.300～1.000 | ±0.5%Fs | 0.001 |
| 相位角 | 0°～360° | ±0.5° | 0.1° |
| 电流相位角具体精度 | 5.0A～20.0A | ±4° | 0.1° |
| 20.0A～40.0A | ±2° | ||
| 40.0A～60.0A | ±1° | ||
| >60.0A | ±0.5° | ||
| 电能 | 0.00Wh～36.00Wh | ±1%Fs | 0.01Wh |
| 36.0Wh～360.0Wh | ±1%Fs | 0.1Wh | |
| 360Wh～3600Wh | ±1%Fs | 1Wh | |
| 3.60kWh～36.00kWh | ±1%Fs | 0.01kWh | |
| 36.00kWh～360.0kWh | ±1%Fs | 0.1kWh | |
| 360kWh～360000kWh | ±1%Fs | 1kWh |
2、基本规格
| 规格名称 | 规格参数 |
| 电源 | 6V DC(LR03×4节碱性干电池) |
| 显示模式 | 2.8寸TFT彩色液晶屏；显示域58mm×44mm |
| 钳口尺寸 | 内径φ300mm |
| 导线位置 | 被测量导线处于钳口的中心位置 |
| 数据存储 | 200组 |
| 通讯接口 | 实现所存数据上传电脑，便于分析数据 |
| 频率 | 50Hz/60Hz自动识别 |
| 换档 | 全自动切换 |
| 采样速率 | 约2次/秒 |
| 线路电压 | AC 600V以下线路测量 |
| 背 光 灯 | 有，“ * ”键控制 |
| 数据保持 | 数据保持功能：“HOLD”符号显示 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电压降到约4.8V时，仪表显示提醒更换电池。 |
| 仪表尺寸 | 宽高厚300mm×470mm×35mm |
| 仪表质量 | 仪表：约272g，总质量约755g(含电池及附件) |
| 工作电流 | 背光灯开启80mA；背光灯关闭50mA |
| 绝缘强度 | AC 3700V/rms(铁心与外壳之间) |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
型号对比
| 产品图片 | 产品型号名称 | 电流量程 | 电压量程 | 电阻量程 | 钳口尺寸 | 存储功能 |
| ETCR7300大口径三相钳形功率表 | AC 0.0mA～1200A | 0.00V～600V | 0.0°～360° | 80mm×80mm | 200组 |
| ETCR7300A大口径三相钳形功率表 | AC 0.0A～2000A | 0.00V～600V | 0.0°～360° | 80mm×80mm | 200组 |

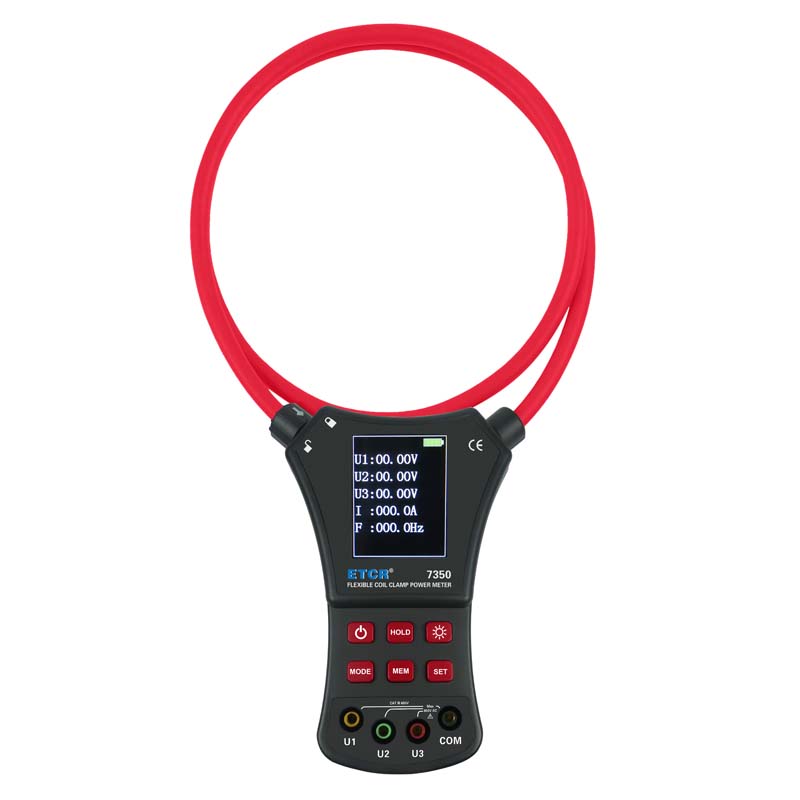

| ETCR7350柔性钳形功率表 | AC 0.0A～6000A | 0.00V～600V | 0.0°～360° | Φ200mm | 200组 |
| ETCR7350B柔性钳形功率表 | AC 0.0A～6000A | 0.00V～600V | 0.0°～360° | Φ300mm | 200组 |
