产品系列 : 多路电流电压在线测试仪
用于现场在线实时监测、记录多路交流电流、交流电压而精心设计制造。广泛应用在电气装置的交流电流、接地环流、交流电压的在线监测，为用电检查人员提供安全、准确、便捷的电力测试仪器。
电流量程：AC 0.00mA～20A/600A/6000A
电流精度：0.5级/1.0级
电压量程：AC 0.0V～600V
电压精度：0.5级
通信方式：RS485
电源：AC 85-265V或DC 9-24V
产品简介
ETCR8340B多路电流电压在线测试仪是为现场在线实时监测、记录多路交流电流、交流电压而精心设计制造。广泛应用在电气装置的交流电流、接地环流、交流电压的在线监测，为用电检查人员提供安全、准确、便捷的电力测试仪器。

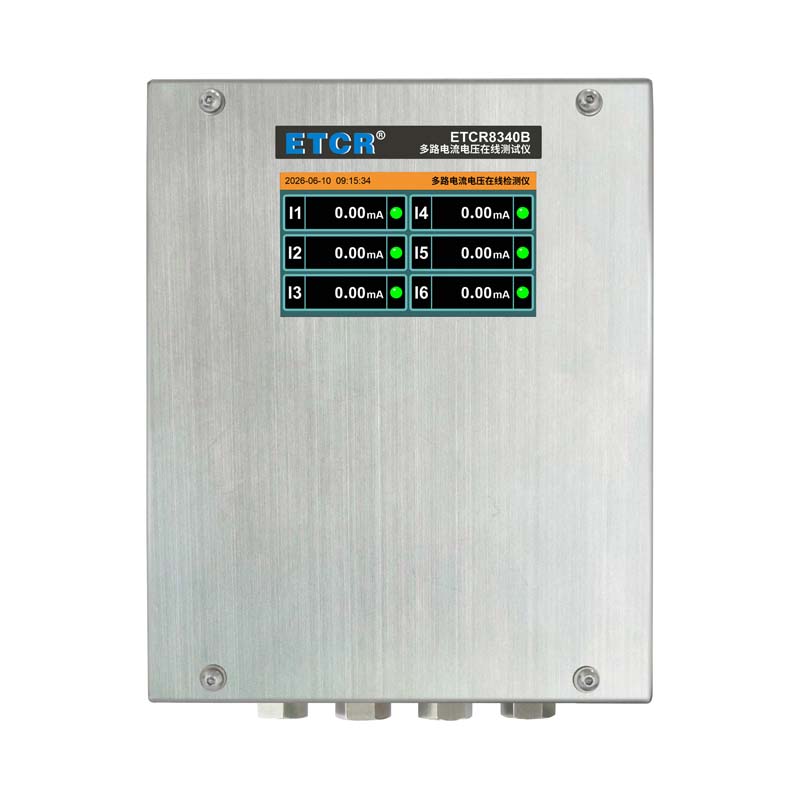

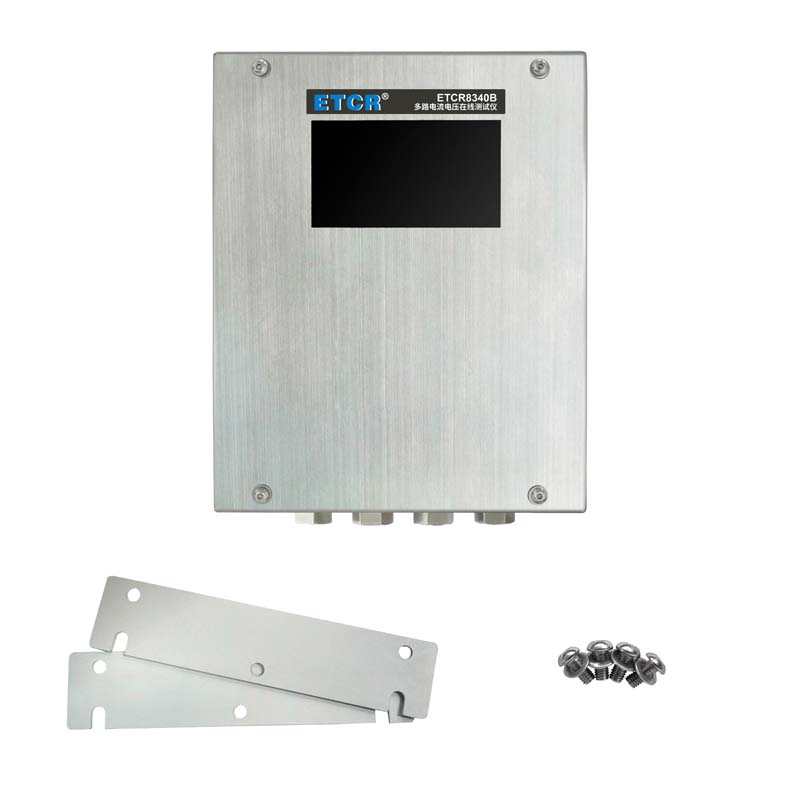

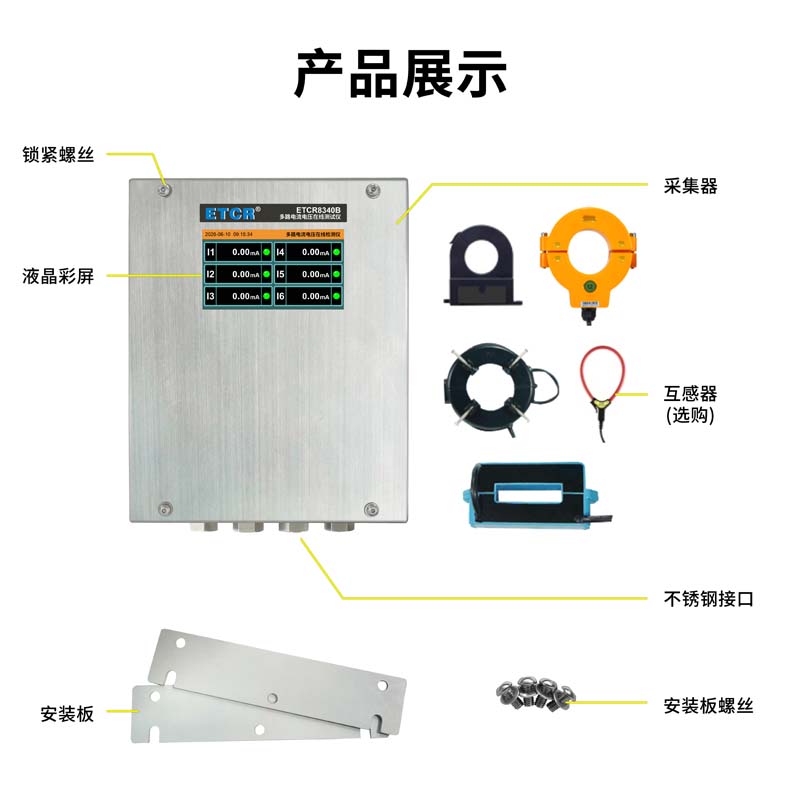

在线测试仪由采集器、开口式互感器等组成。其中采集器壳体采用不锈钢制作，防护等级IP65，可接入6路电流互感器、3路电压，配有5寸彩屏，同屏显示电流、电压测试参数，带有RS485接口，提供MODBUS通信协议，便于用户二次开发。

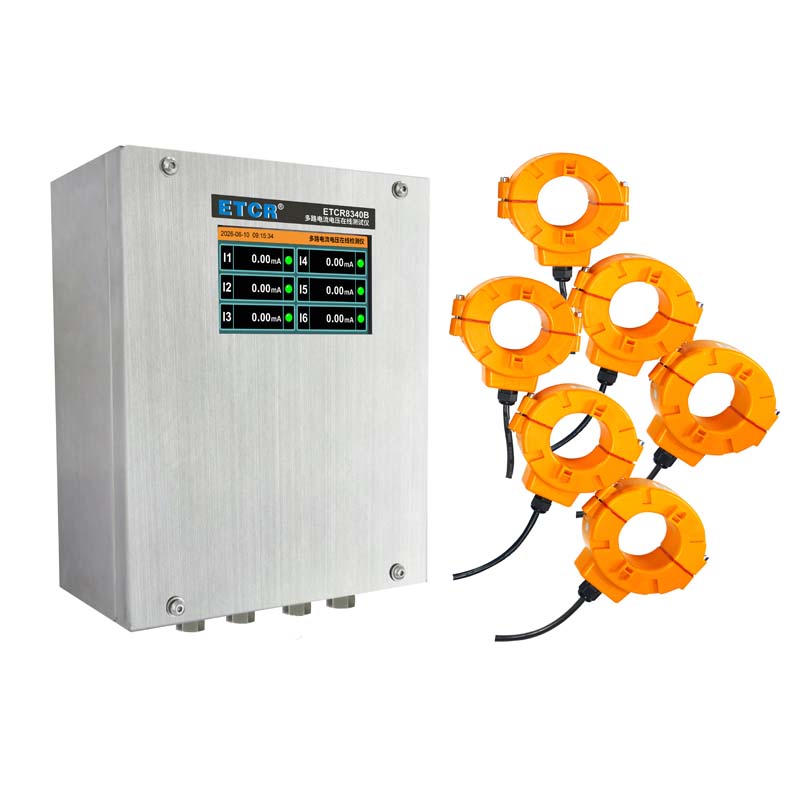

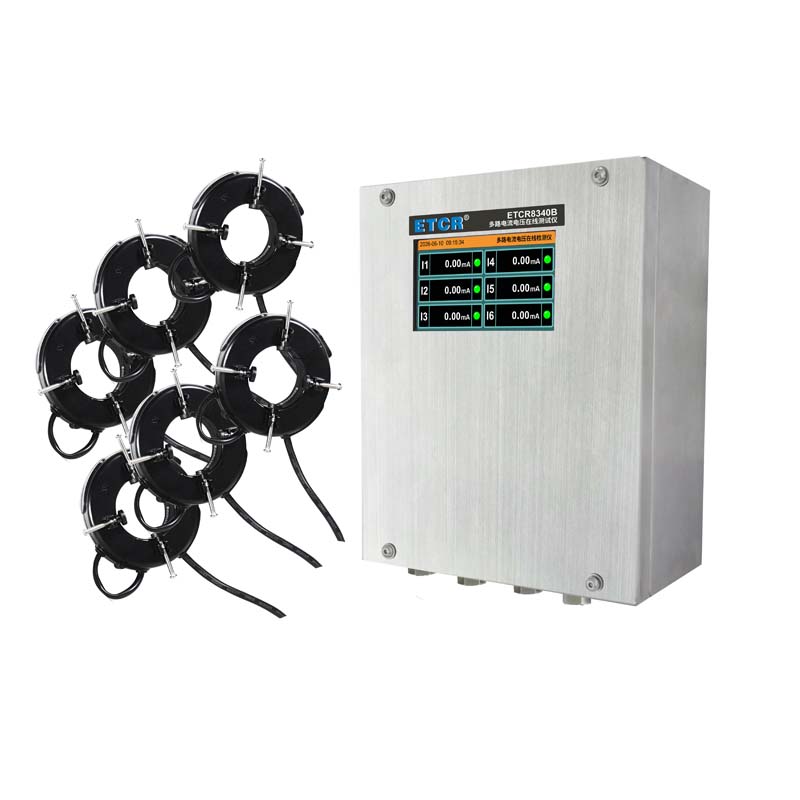

互感器有圆形、扁口、防水型等多种款式可供用户选择，也可由用户提供互感器集成在线监测系统，开口式结构CT现场安装时无需停电无需断开电缆线，安装方便安全。
产品特点
1、最多可接入6路电流、3路电压同时实时在线监测。
2、采集器壳体采用不锈钢制作，美观耐用，全天候使用，防护等级IP65。

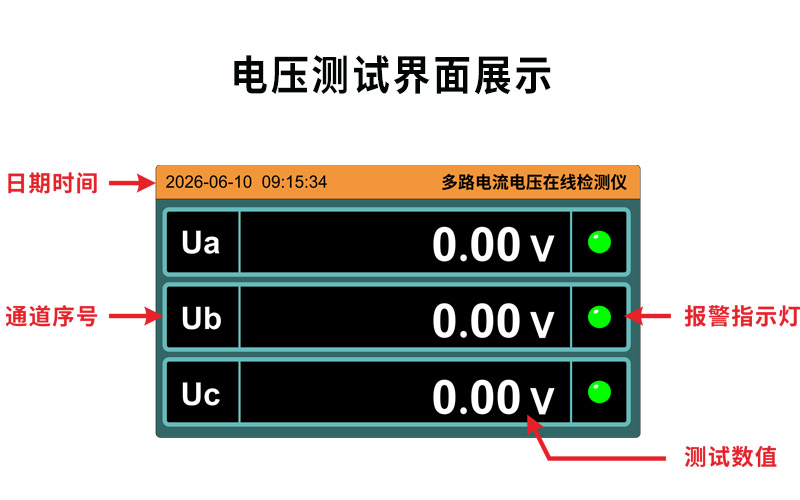

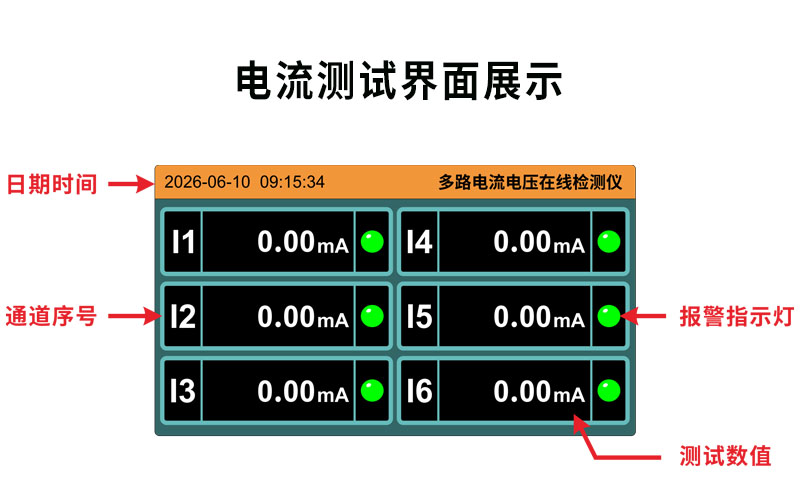

3、采集器带有观察窗，5寸触摸彩屏，可在现场查看测试的电力参数。
4、可选配多款互感器，互感器采用开合式结构，现场安装无需停电，安全快速。
5、带有RS485接口，支持MODBUS通信协议，便于用户二次开发。
6、支持用户特殊订制。
技术参数
规格名称 | 规格参数 |
功 能 | 电流、电压在线测量 |
电 源 | AC 85-265V或DC 9-24V（外部提供） |
显 示 屏 | 5寸彩色液晶屏，显示域：108mm×58mm |
测试方式 | 电流：CT互感器，真有效值 |
电流测量量程 | AC 0.00mA～20A/600A/6000A（选型） |
电流测量精度 | 0.5级/1.0级 |
电流测量路数 | 1～6路选购（柔性线圈4路以上需另外定制） |
CT规格尺寸 | 按客户需求定制 |
电压测量量程 | AC 0.0V～600V |
电压测量精度 | 0.5级 |
电压测量路数 | 1～3路（可按用户要求订制） |
通信方式 | RS485 |
通信协议 | Modbus协议 |
频率响应 | 50Hz、60Hz |
响应时间 | ≤5秒 |
功耗电流 | ≤250mA |
采集器尺寸 | 270mm×220mm×124mm |
采集器重量 | 大约3720g |
采集器防护等级 | IP65 |
接线接口 | 不锈钢接头M16（内径φ10mm），（不锈钢穿线软管用户自备） |
工作温湿度 | -20℃～50℃；80%RH以下 |
温湿度误差 | -10℃以下或40℃以上误差影响量为1% |
存放温湿度 | -10℃～60℃；70%RH以下 |
绝缘电阻 | 100MΩ或更大,1000V |
| 适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准) |
