产品系列 : 多路电流电压在线测试仪
用于在线监测、记录1～6路交流漏电流、电流，1～3路电压。电路绝缘故障的排查，监测间歇性漏电故障，变压器铁芯接地电流监测，电缆接地环流监测等线路电流电压监测。
电流量程：0.0mA/20A/600A/3000A
电压量程：0.0V～600V AC
通讯方式：RS485
产品简介

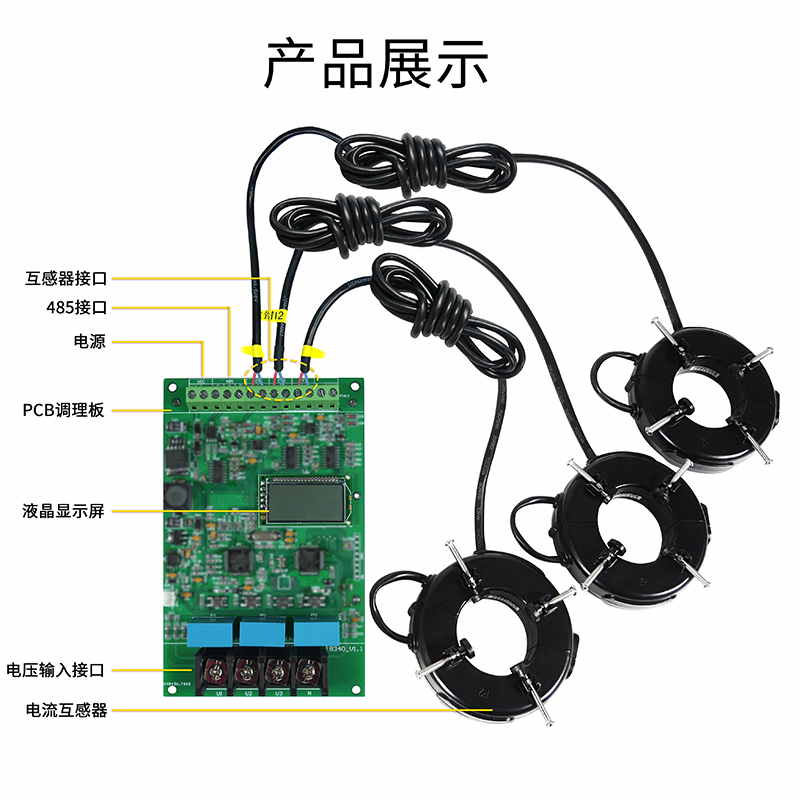

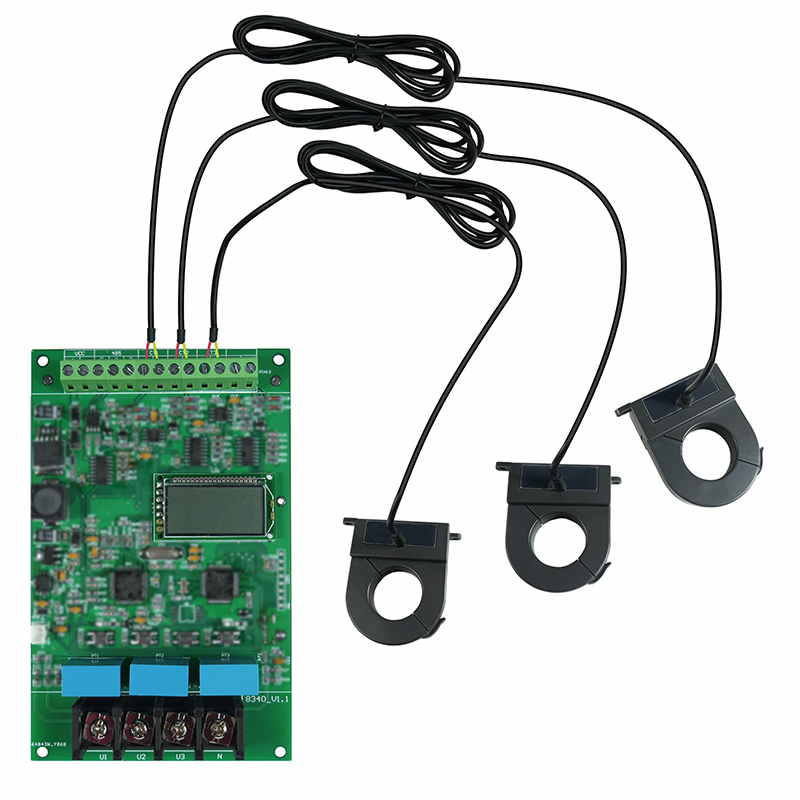

ETCR8340多路电流电压在线测试仪用于现场在线实时监测、记录多路交流电流、交流电压。电路绝缘故障的排查，监测间歇性漏电故障，变压器铁芯接地电流监测，电缆接地环流监测等线路电流电压监测。测试仪由采集器模块、开口式互感器等组成。采集器模块可接入3路电流互感器、3路电压。采集器模块有RS485接口，提供MODBUS通信协议，便于用户二次开发。互感器有圆形、扁口、防水型等多种款式可供用户选择，开口式结构CT现场安装时无需停电无需断开电缆线，安装方便安全。可广泛应用在电气装置的交流电流、接地环流、交流电压的在线监测，为用电检查人员提供安全、准确、便捷的电力测试仪器。
产品特点
1、提供电流互感器和PCB调理板，便于用户二次开发在线监测系统，也可按用户要求开发后台系统。
2、同时在线监测多回路电流、电压，回路数可按用户要求订制。
3、针对不同的应用场景，提供多款电流互感器供用户选择，量程可按用户要求定制。
4、可满足6～24V宽电压供电。
5、可配置液晶显示屏，在现场查看当前交流电流值或交流电压值。
6、提供RS485通讯，用户可根据MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。
技术参数
| CT型号 | 8340-040K | 8340-060J | 8340-060P | 8340-6416B | 8340-100F |

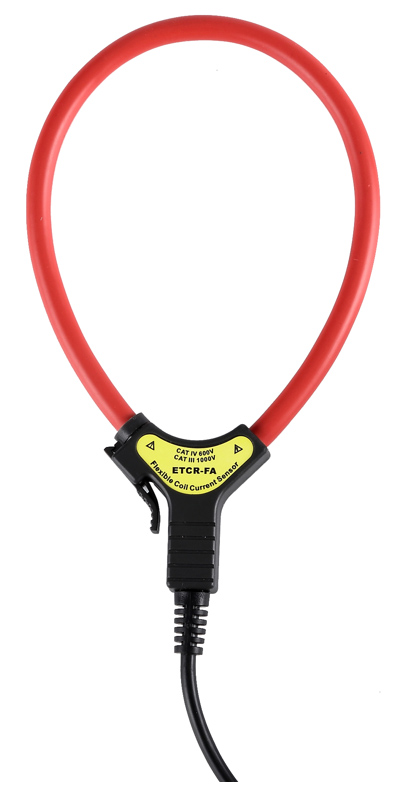

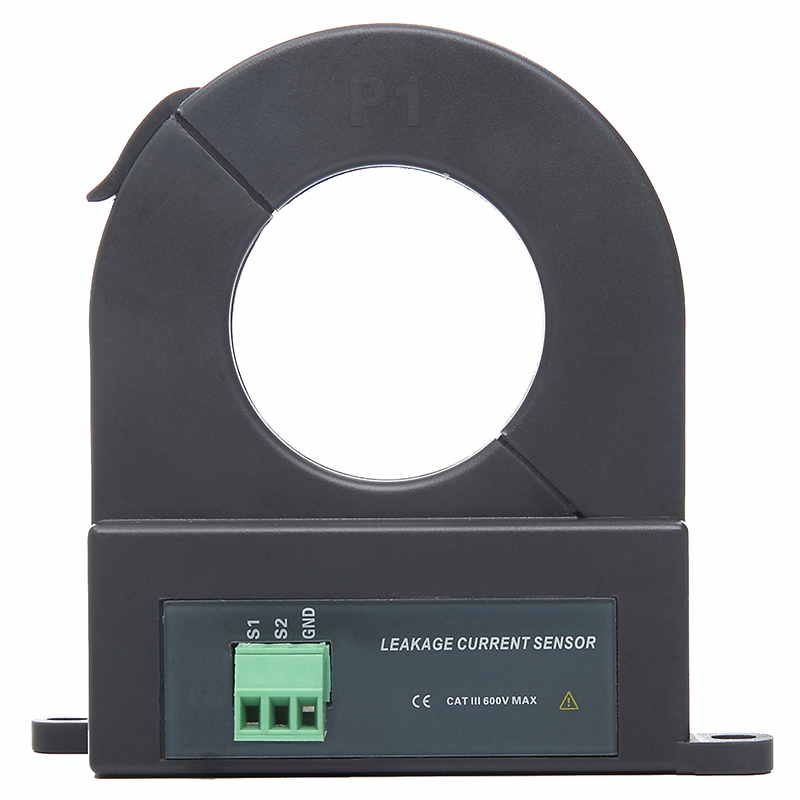

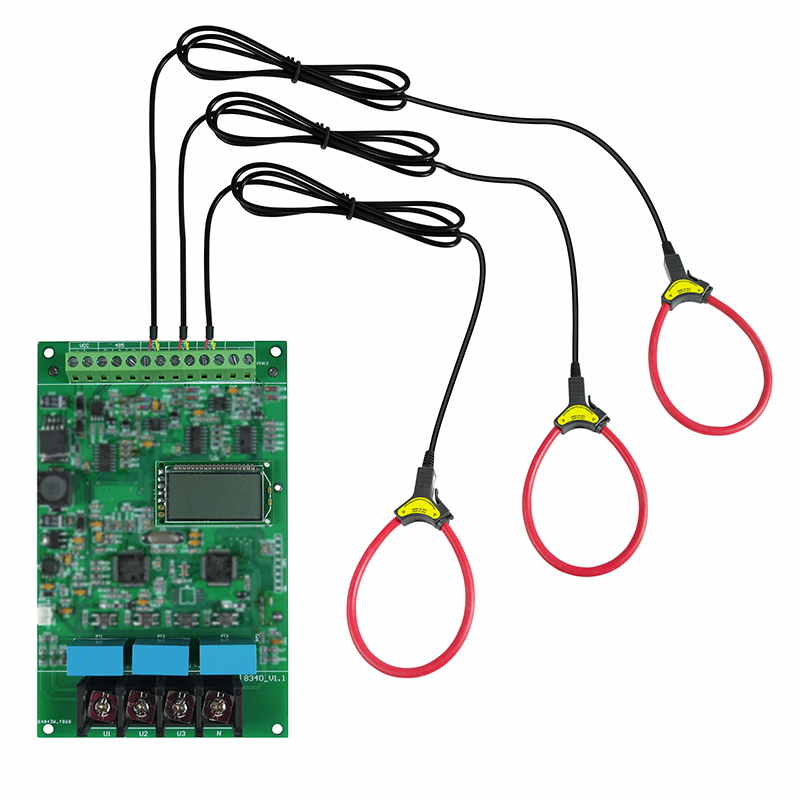

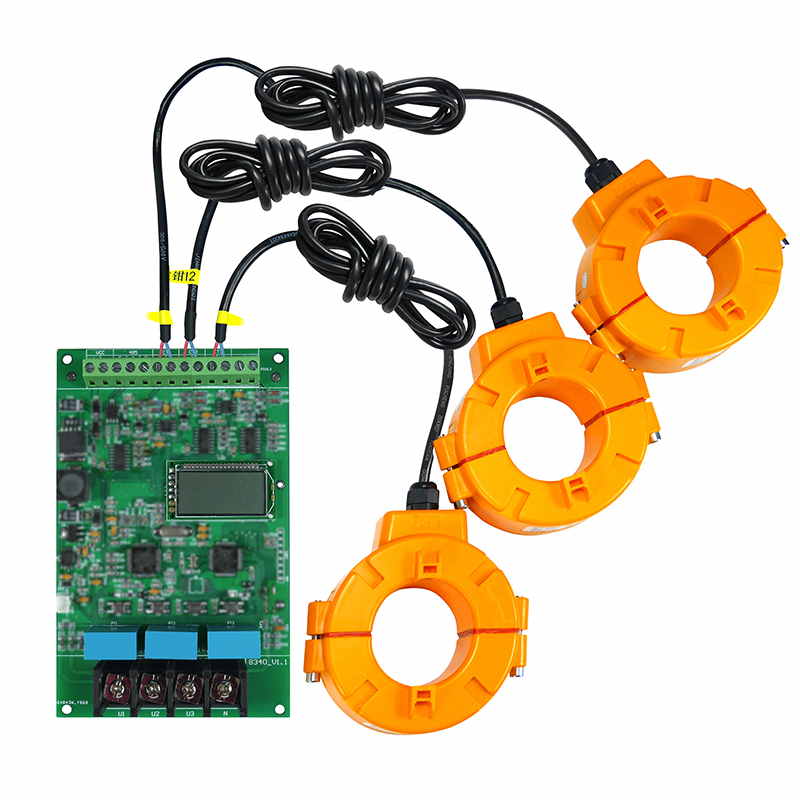

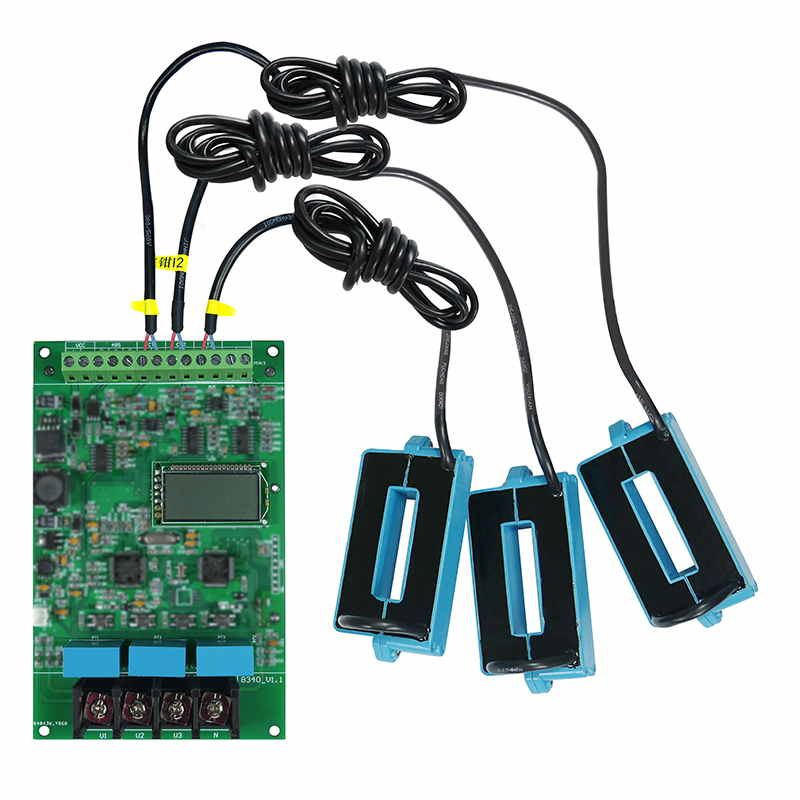

| CT名称 | 卡扣式漏电流互感器 | 卡扣式电流互感器 | 防水型电流互感器（IP67） | 扁口型电流互感器 | 柔性线圈（只能选配1～3路） |
| CT图片 |  |  |  |  |  |
| 电流量程 | 0.00mA ～20A | 0.0A～600A | 0.0A～600A | 0.0A～600A | 0A～3000A |
| 电流分辨力 | 0.01mA | 0.1A | 0.1A | 0.1A | 1A |
| 电流测试精度 | 0.5级 | 0.5级 | 0.5级 | 0.5级 | 1.0级 |
| CT口径 | Φ40mm | Φ60mm | Φ60mm | 64mm*16mm | Φ100mm |
| CT外形尺寸 | 95mm×98mm×31mm | 123mm×123mm×33mm | 136mm×135mm×50mm | 133mm×45mm×64mm | 160mm×100mm×13mm |
| 电压量程 | 0.0V～600V AC | ||||
| 电压分辨力 | 0.1V | ||||
| 电压测试精度 | 0.5级 | ||||
| 电 源 | 6VDC～24VDC，50mA Max. （外部供电） | ||||
| 调理板尺寸 | 144mm×110mm×22mm | ||||
| PCB接口 | 电源输入接口、485通讯输入接口、电流互感器输入接口、电压互感器输入接口 | ||||
| 通讯方式 | RS485（支持MODBUS-RTU通讯协议） | ||||
| 换 档 | 全自动换档 | ||||
| 线路电压 | 适用于AC600V以下线路测试 | ||||
| 工作温湿度 | -10℃～40℃；80%RH以下 | ||||
| 存放温湿度 | -10℃～60℃；70%RH以下 | ||||
