产品系列 : 便携式毫欧计/微欧计
用于直流电阻测量
电阻测量范围：1.0uΩ～2500Ω
最高分辨率：0.1uΩ
测量电流档位：10A、1A、100mA、10mA、1mA（5档）
试件材料选择功能
75℃折算电阻功能
存储功能：数据存储1000组
告警功能：可设置报警阈值
电源：大容量锂电池
5寸触摸彩屏
蓝牙通讯
USB通讯接口
产品简介

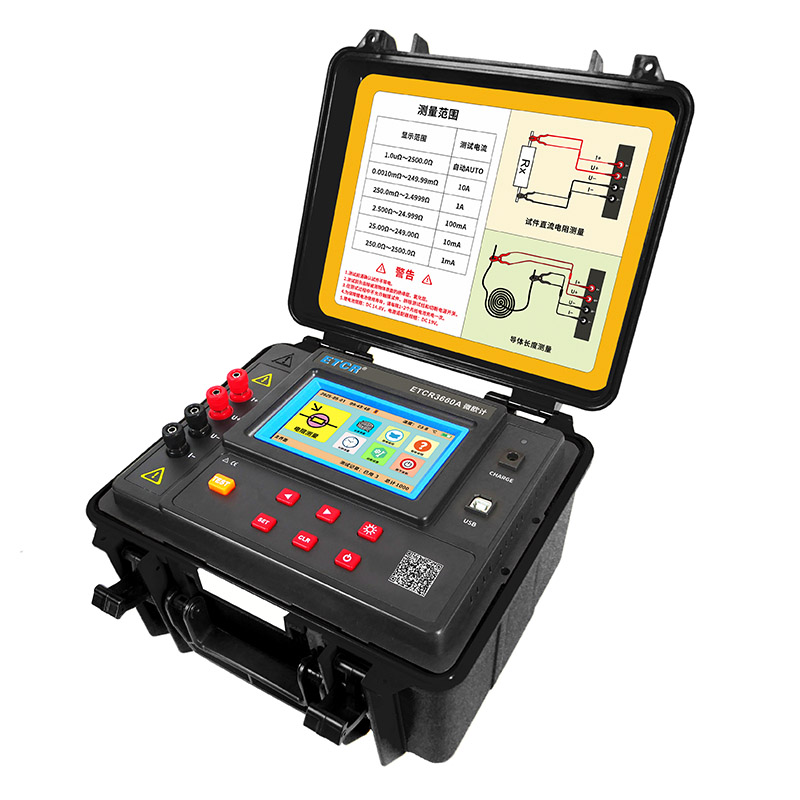

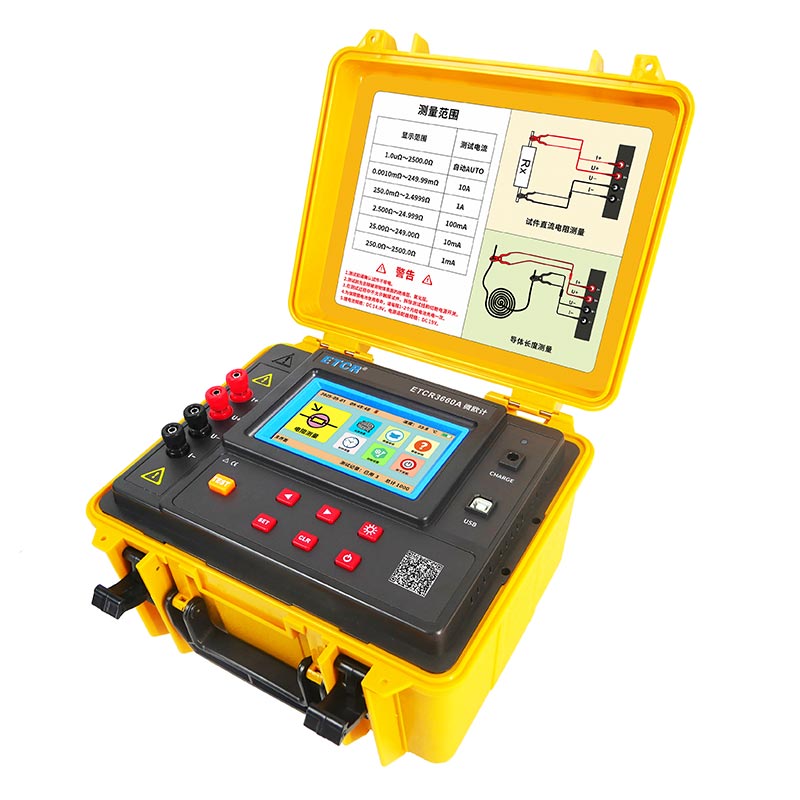

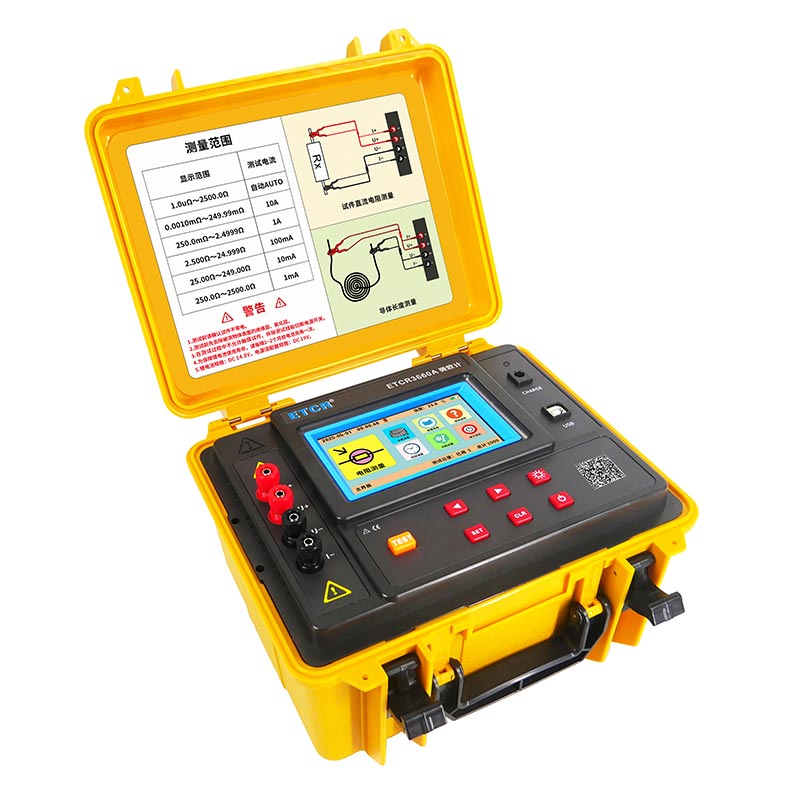

ETCR3660A微欧计又称直流电阻测试仪、直流低值电阻测试仪，仪表采用微处理机技术，精密四线法测试，准确可靠。主要用于测量小型变压器绕组电阻；接地导通电阻；电缆导线电阻；开关、接插件、继电器的接触电阻；金属铆接电阻；线圈、电动机、互感器绕组电阻；金属构件之间联结电阻；电焊接点电阻；蓄电池并联连接电阻；以及导线长度测量计算等。仪表外壳采用防水保护箱，防撞、防摔、防水（防护等级IP65）坚固安全耐用，仪表还配有大容量可充电锂电池组，特别适合在户外工地使用。广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。
仪表有自动测量及手动测量两种测量模式，自动测量模式仪表自动选择量程范围和测试电流档位，手动测量模式用户可自行选择量程范围和电流档位，满足用户不同场合的要求。仪表还有时钟功能，告警功能、自动关机功能等。

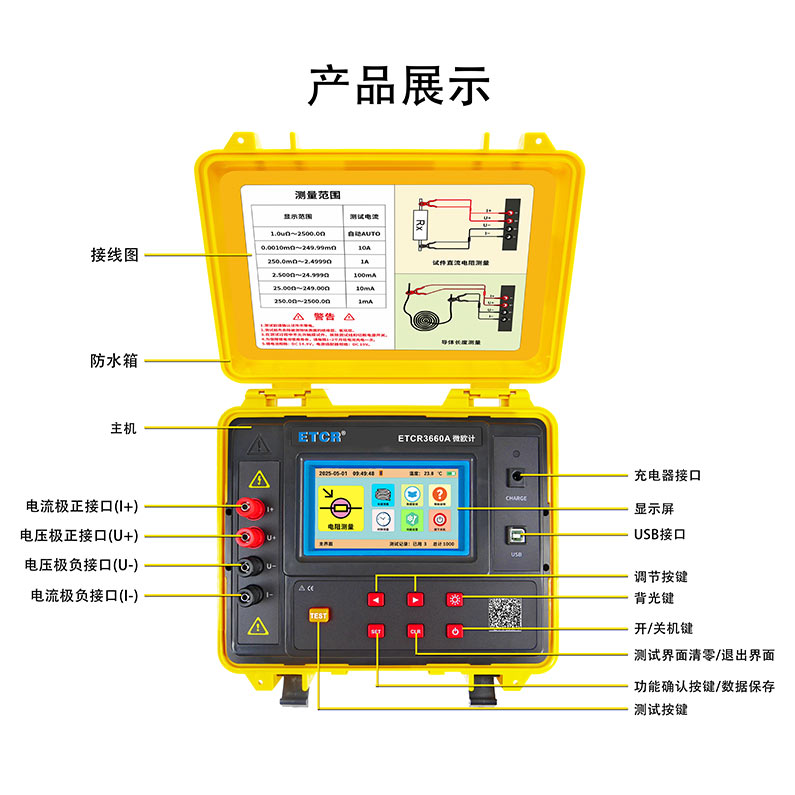

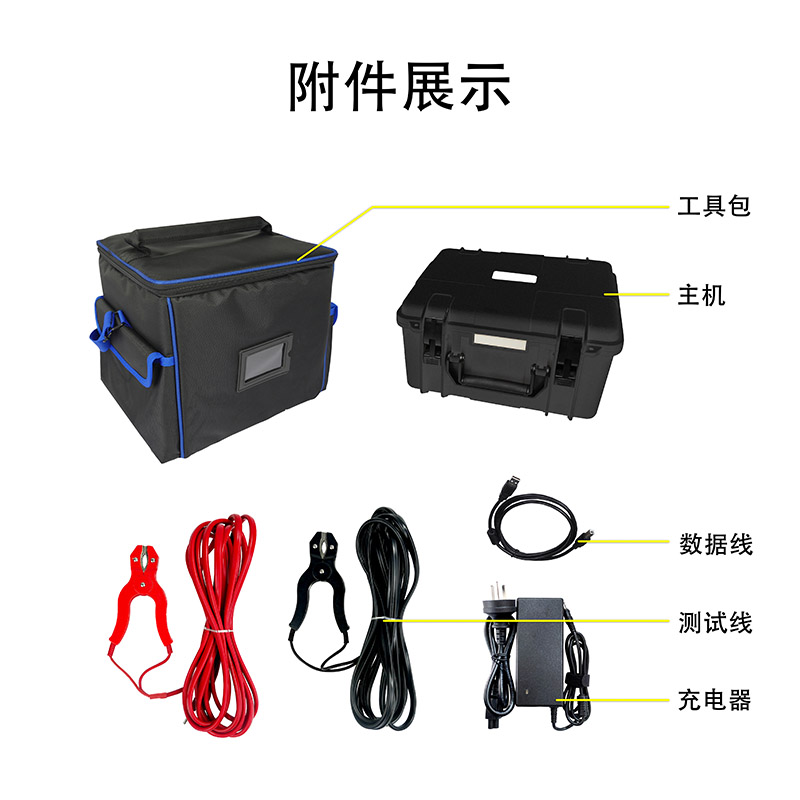

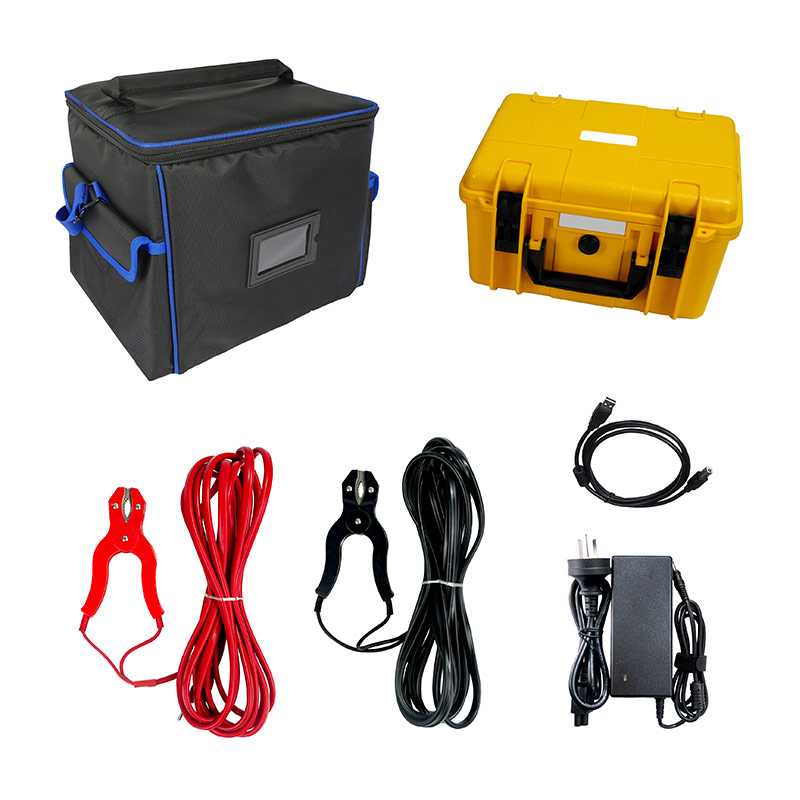

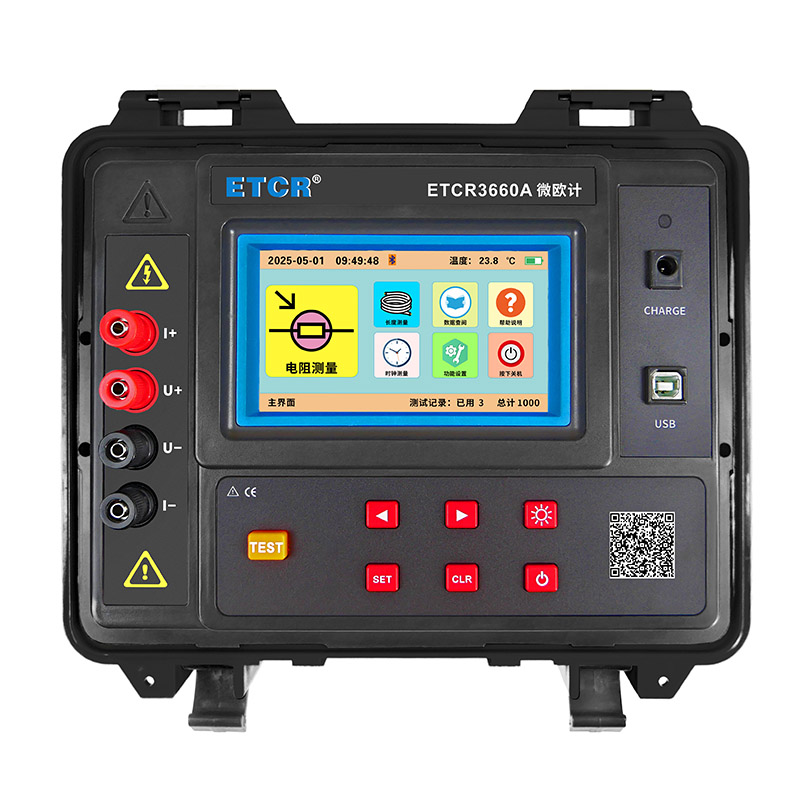

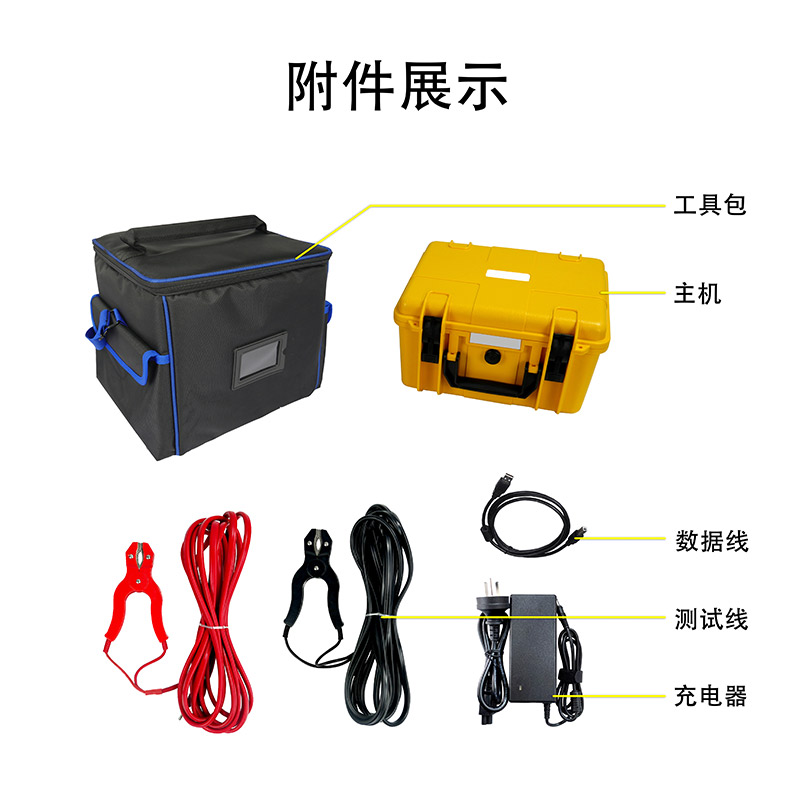

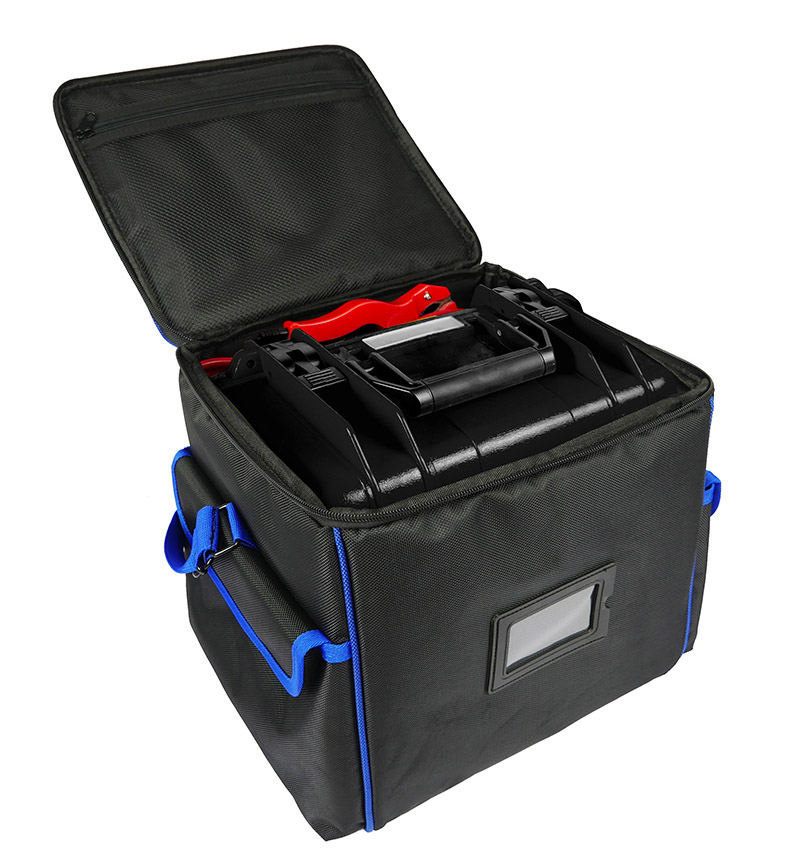

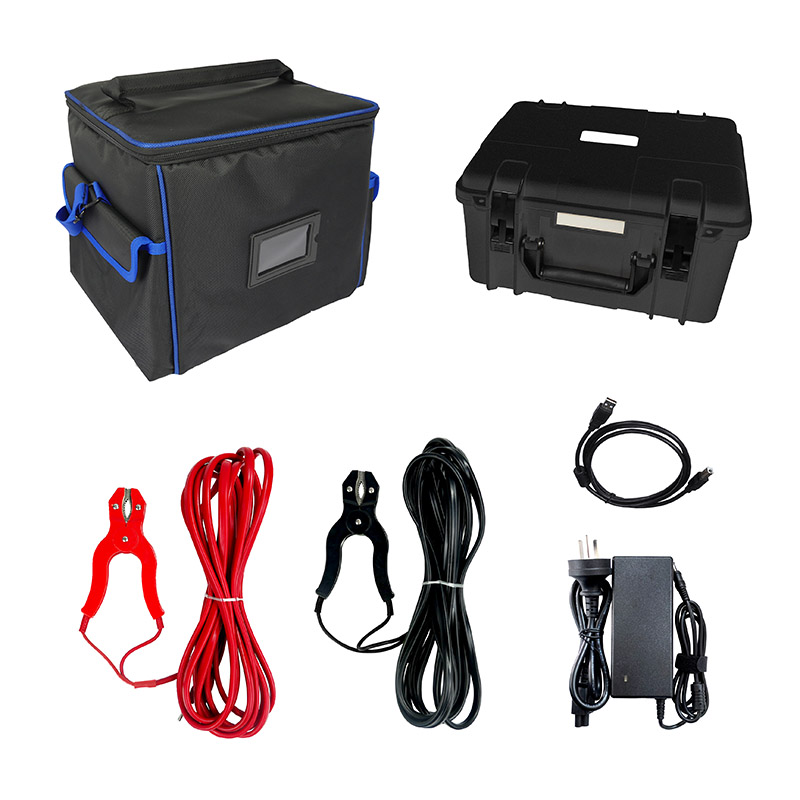

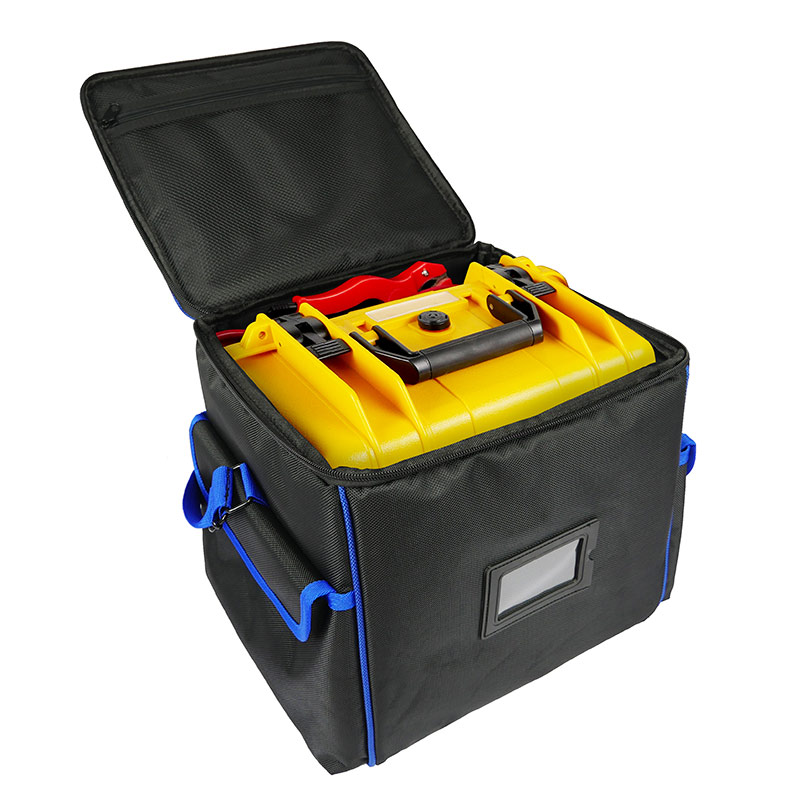

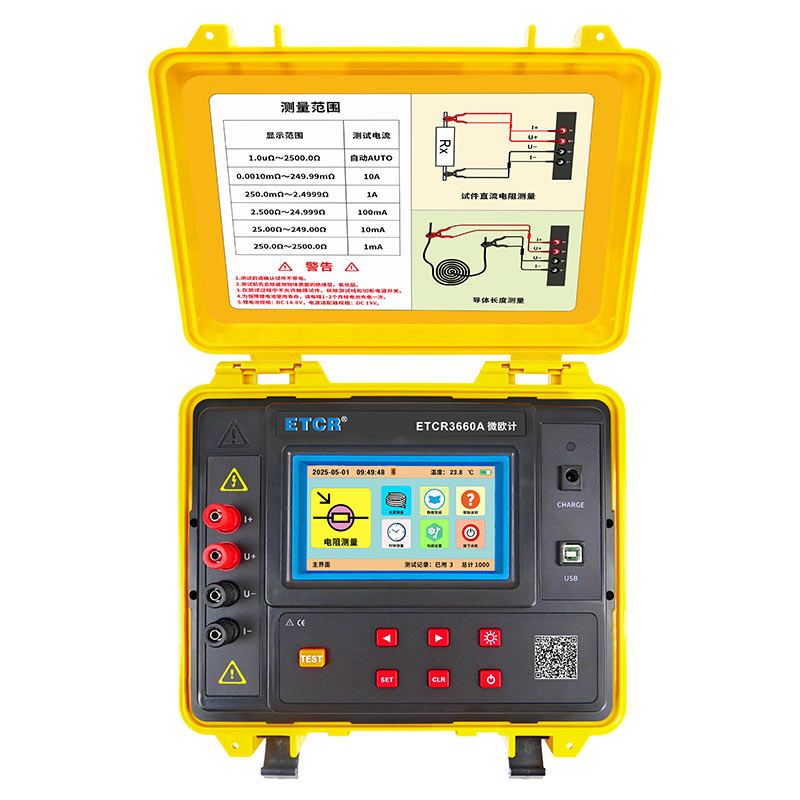

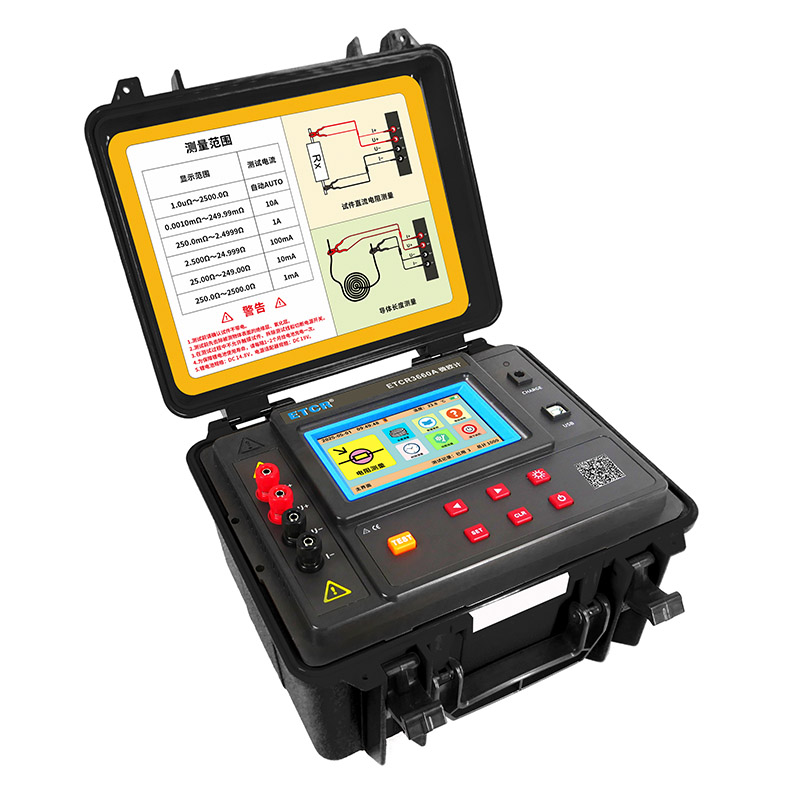

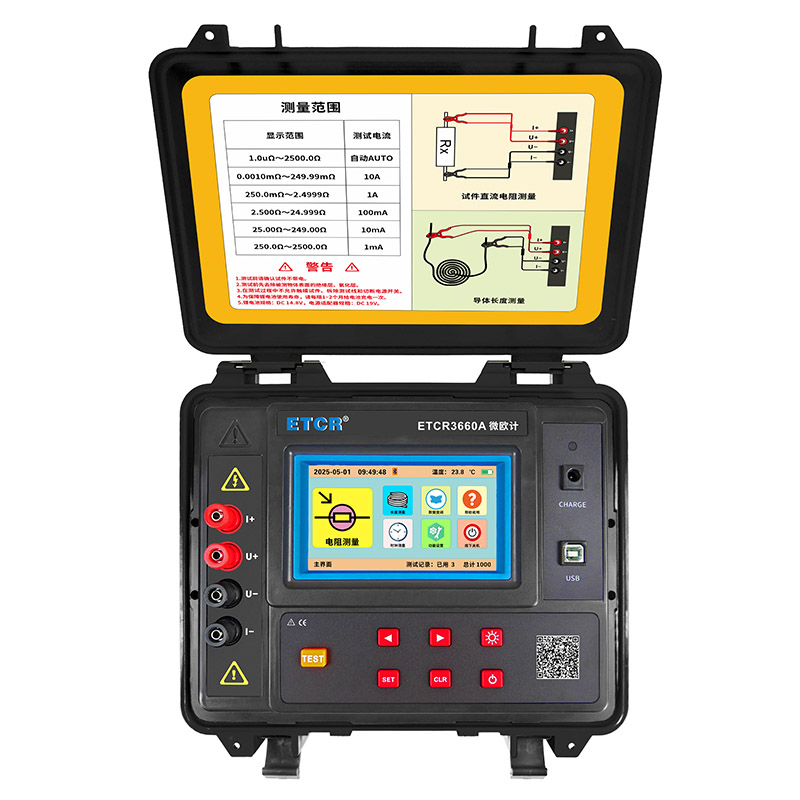

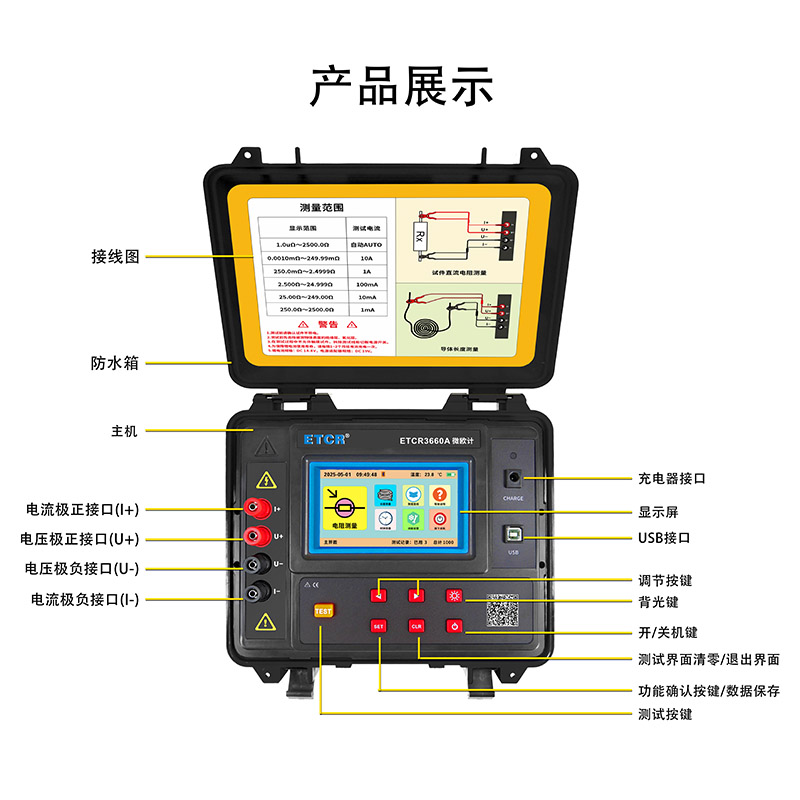

ETCR3660A直流电阻测试仪由主机、测试线、充电器、USB通信线等组成。仪表采用5寸触摸彩屏，仪表有触摸屏与按键两种操作方式，测试档位与测试阻值、测试电流同屏显示，仪表带有蓝牙通信，安装APP后可在手机进行查看测试结果，现场使用特别方便。仪表可存储1000组数据，通过USB接口及监控软件与电脑连接，监控软件具有历史数据读取、查阅、保存、报表等功能。
产品特点
1、最大测试电流10A，宽量程：1.0uΩ～2500Ω，高分辨率0.1uΩ。
2、两种测量模式，自动测量模式：可根据负载自动选择测试电流。手动测量模式：有10A、1A、100mA、10mA、1mA共5个测试电流档位可选。
3、采用 5寸真彩液晶触摸屏，仪表操作触屏/按键两用。
4、具有75℃折算电阻功能，对试品的温度材质进行补偿折算。
5、报警功能，可设置电阻报警值。
6、自动关机功能，设置自动关机后，无操作15分钟后自动关机。
7、有蓝牙通信，安装APP后可在手机查看测试结果。
8、仪表具有USB接口及上位机软件，可与计算机通信，下载记录数据进行管理、分析、打印。
技术参数
1、测量范围与精度
测试电流档位 | 电阻测量范围 | 分辨率 | 测量精度 |
10A | 0.0010mΩ～2.4999mΩ | 0.1uΩ | ±0.2%±2uΩ |
2.500mΩ～24.999mΩ | 1uΩ | ±0.2%±3uΩ | |
25.00mΩ～249.99mΩ | 10uΩ | ±0.2%±30uΩ | |
1A | 250.0mΩ～2.4999Ω | 0.1mΩ | ±0.2%±3mΩ |
100mA | 2.500Ω～24.999Ω | 1mΩ | ±0.2%±30mΩ |
10mA | 25.00Ω～249.00Ω | 10mΩ | ±0.2%±300mΩ |
1mA | 250.0Ω～2500.0Ω | 100mΩ | ±0.2%±3Ω |
2、其它规格参数
电 源 | DC 14.8V，2600mAh可充锂电池 |
显示模式 | 5寸真彩液晶触摸屏，分辨率480×854 |
测试方式 | 精密四线法，2路A/D同时检测 |
测试模式 | 自动、手动 |
电阻测量范围 | 1.0uΩ～2500.0Ω |
测试电流档位 | 自动AUTO、10A、1A、100mA、10mA、1mA |
输出电压 | 4.2V MAX |
导线长度测试 | L：≤9999m |
标准导线长度 | 标准导线长度设置范围：1m～200m |
测量时间 | 采样AD速率 1秒/次 |
告警设置 | 告警临界值设置范围:：1mΩ～30Ω，0Ω不启动报警功能 |
告警提示 | 测量值结果大于设定的报警阈值时，warning 闪烁出现提示 |
溢出显示 | 超量程溢出功能：数字9999Ω超限显示 |
数据存储 | 1000组(掉电或更换电池不会丢失数据) |
数据保持 | 每次测试完后自动保持显示所测结果 |
时钟功能 | 24小时制，显示时、分、秒 |
折算电阻计算 | 根据被测试品温度、材质进行折算。 |
主机尺寸 | 280mm×260mm×160mm |
质 量 | 约3060g(含电池);总质量:约5.8kg(含附件) |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
防护等级 | IP65（合盖时） |
蓝牙通信 | 有，安装APP后可在手机查看测试记录 |
USB接口 | 有，安装上位机软件后，存储数据可以上传电脑 |
耐 压 | AC 3700V/rms(外壳与螺钉之间) |
适合安规 | IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |
型号对比
| 产品图片 | 产品型号名称 | 电阻量程 | 最高分辨率 | 最大测试电流 | 显示模式 | 存储功能 | 电源 |

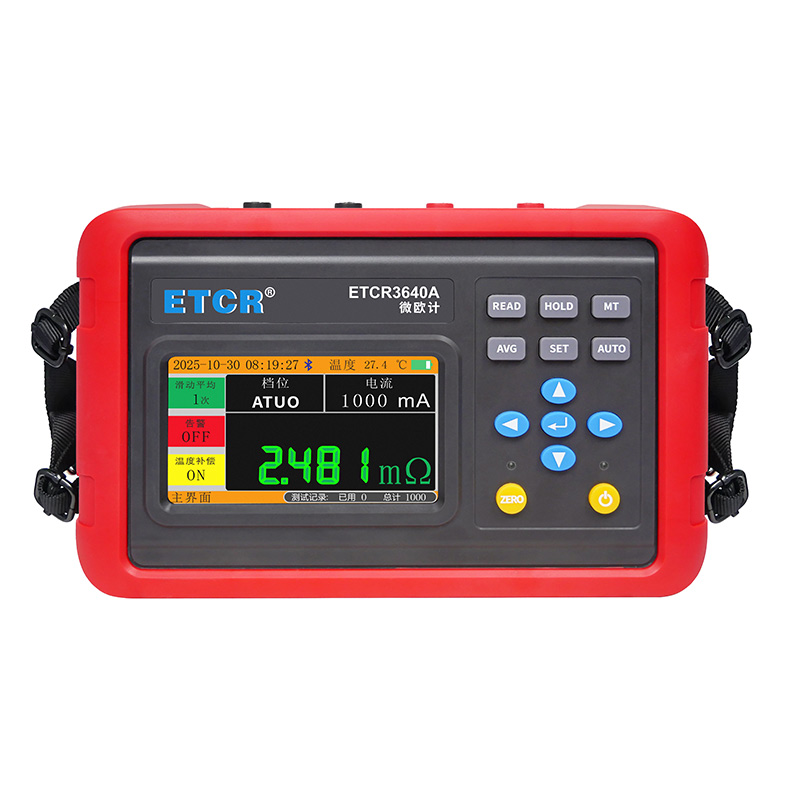

| ETCR3630A便携式毫欧计 | 0.1mΩ～40kΩ | 0.1mΩ | 100mA | LCD屏 | 1000组 | 干电池 |
| ETCR3660A微欧计 | 1.0uΩ～2500.0Ω | 0.1uΩ | 10A | 触摸彩屏 | 1000组 | 锂电池 |
