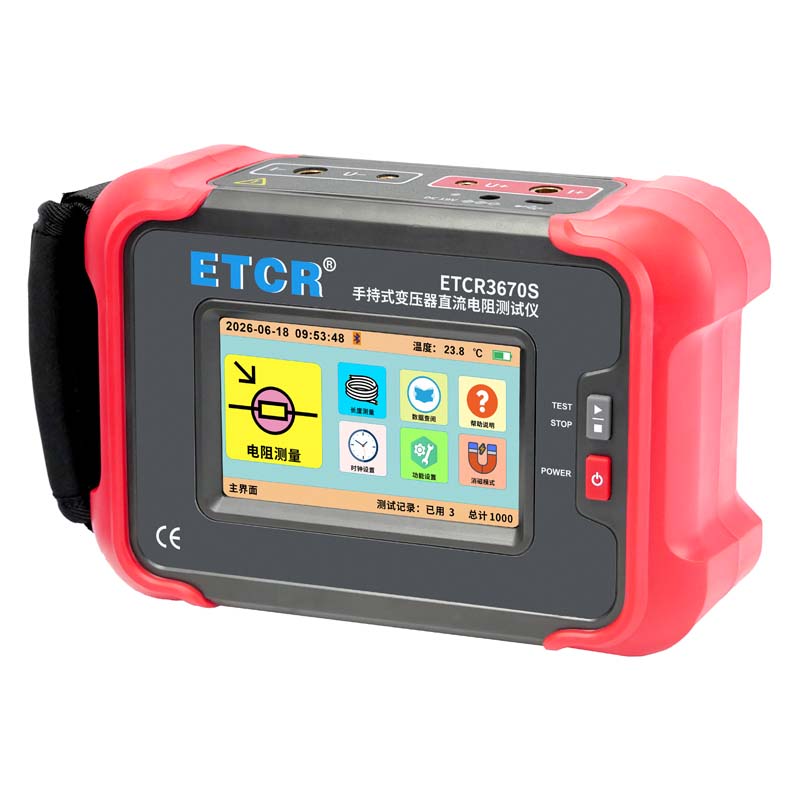

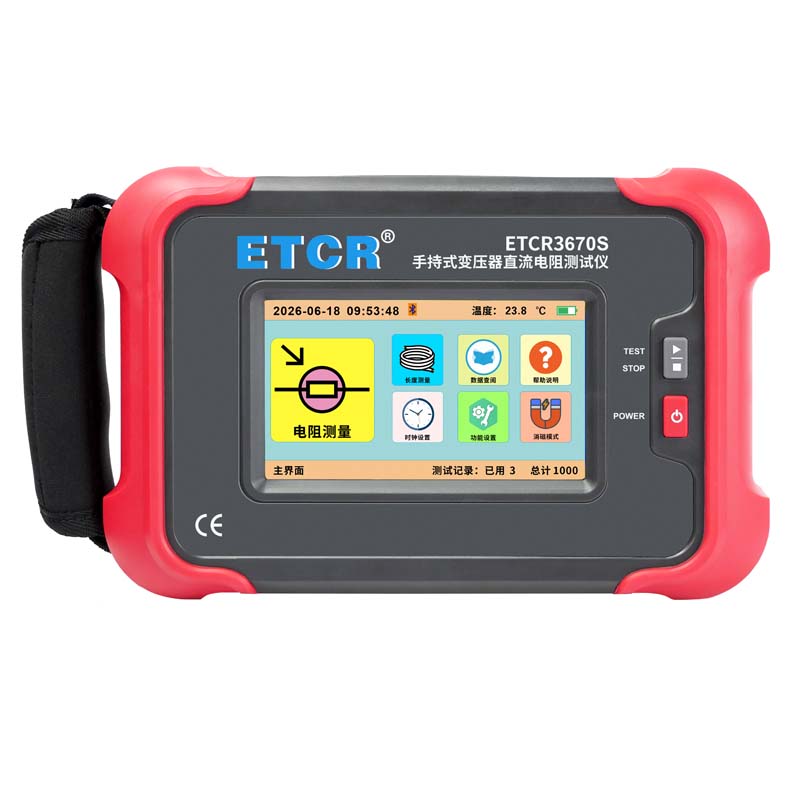

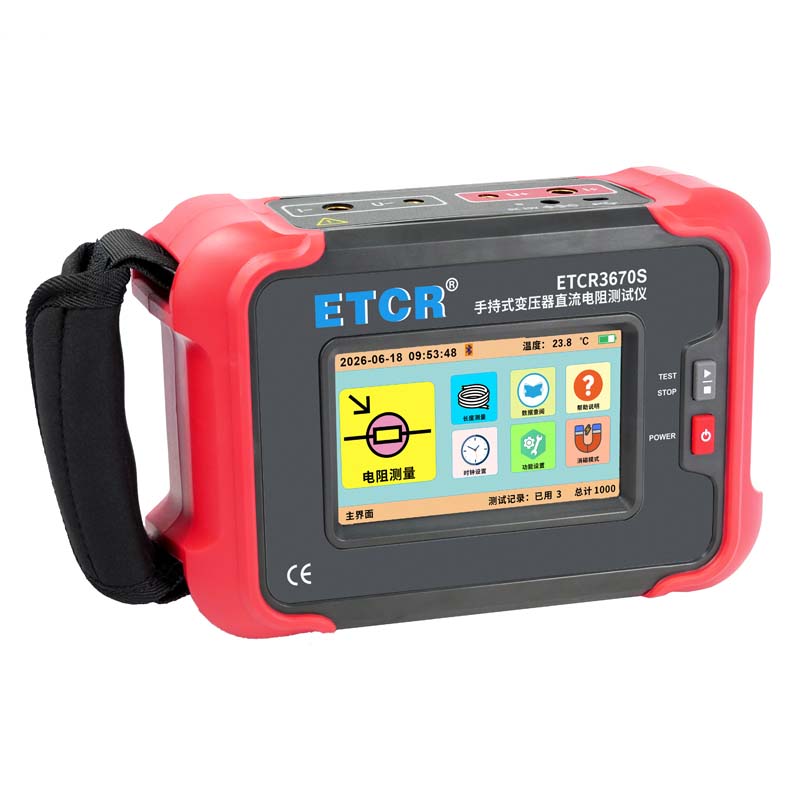

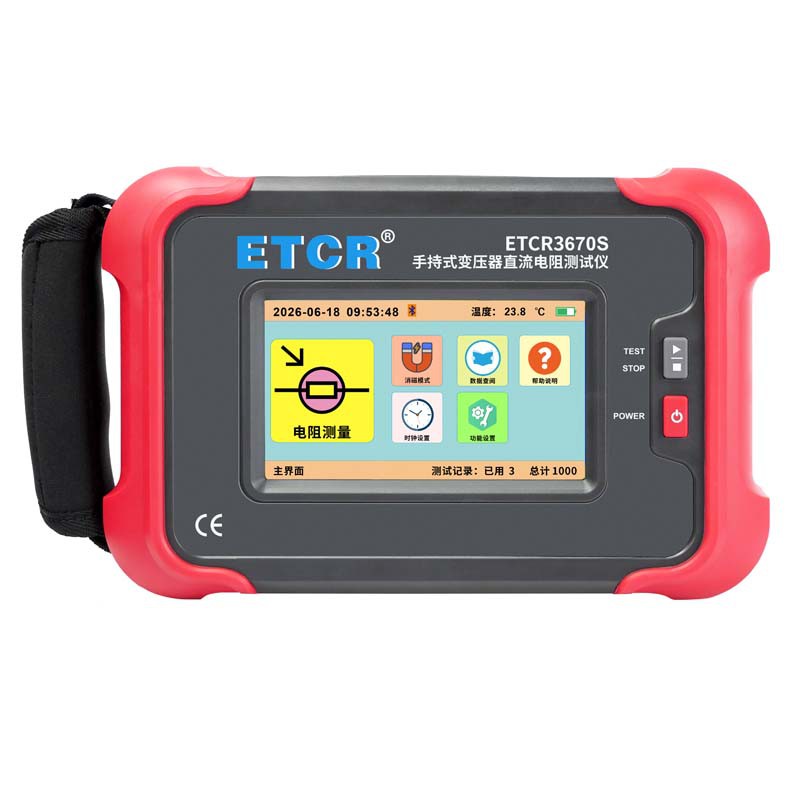

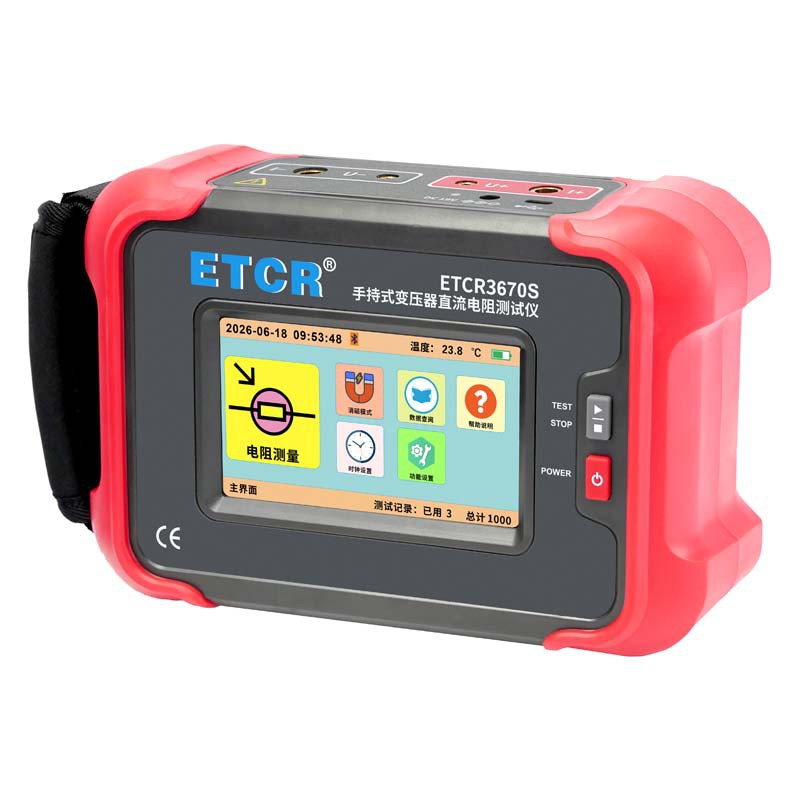

ETCR3670S手持式变压器直流电阻测试仪

产品简介

ETCR3670S手持式变压器直流电阻测试仪又称变压器绕组测试仪，直流电阻测试仪，用于快速测量各种变压器绕组直流电阻。变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

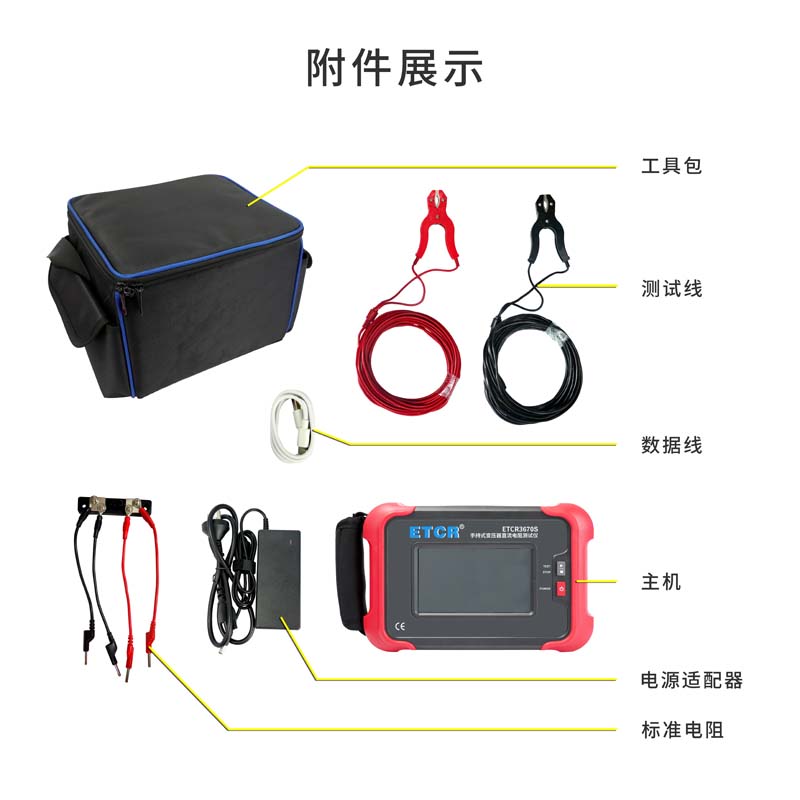

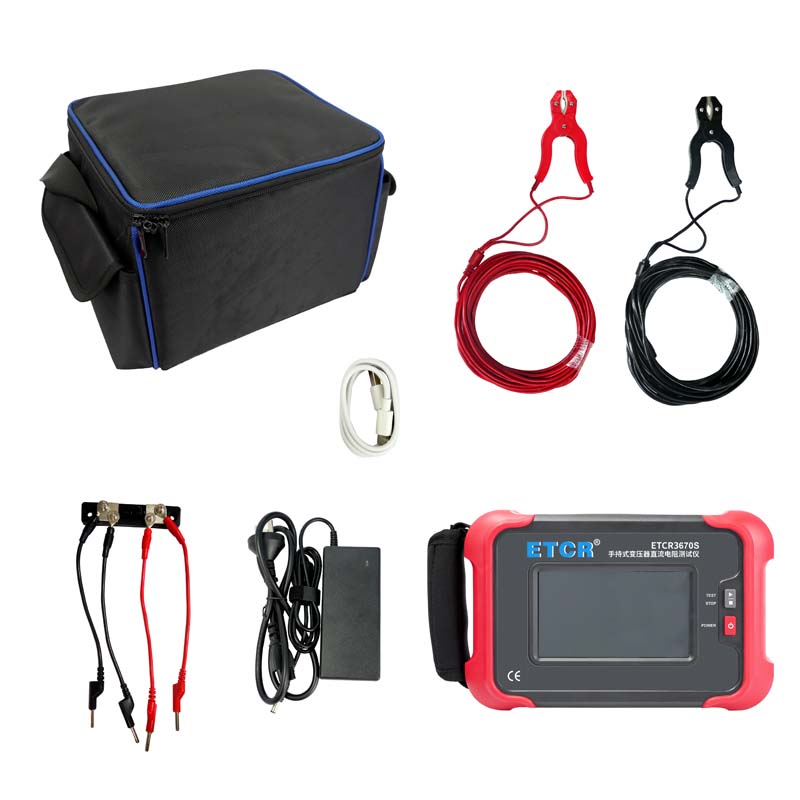

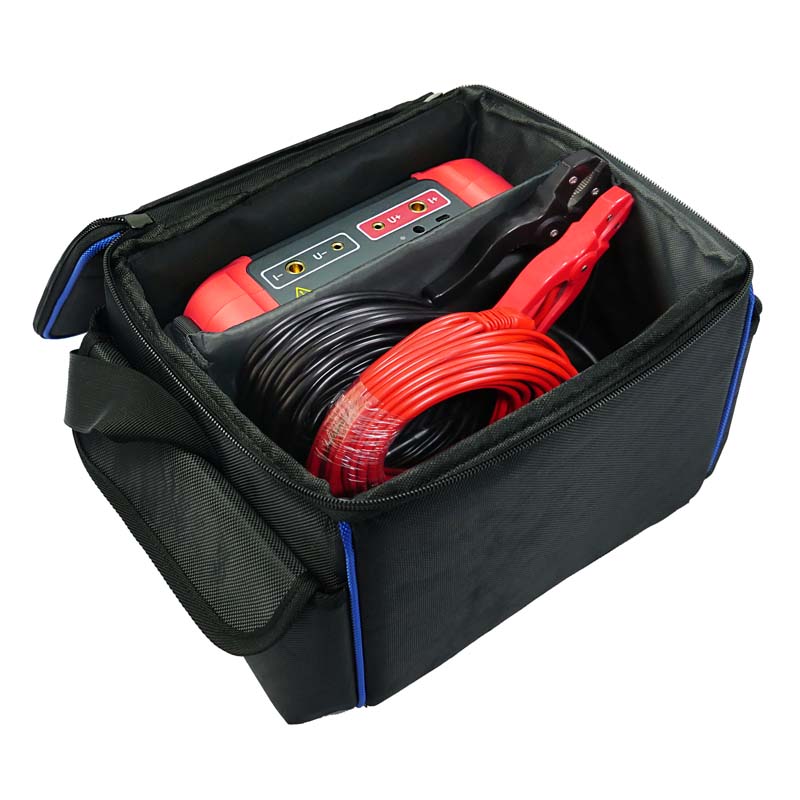

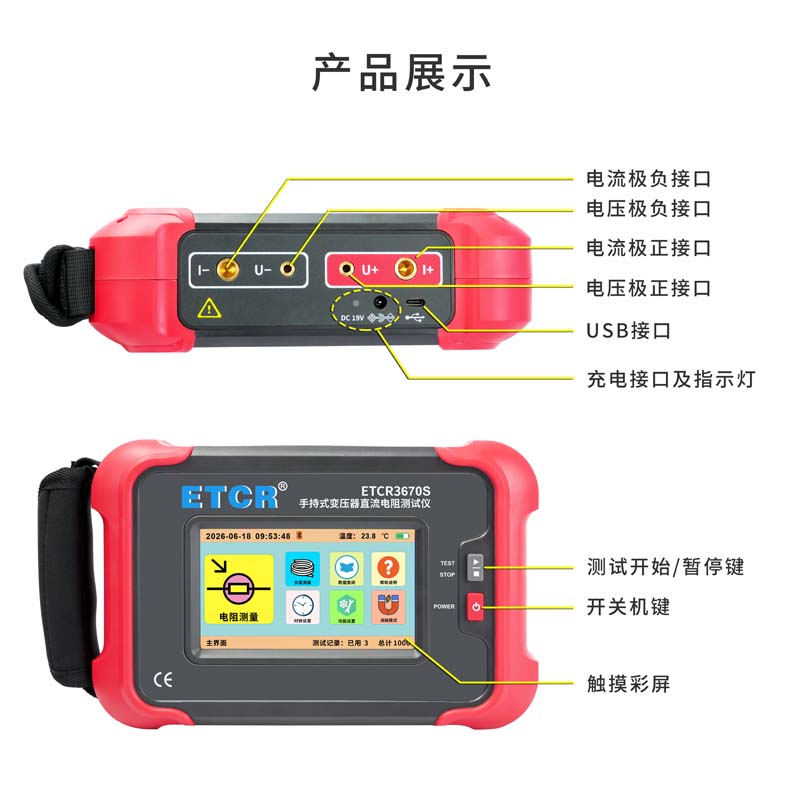

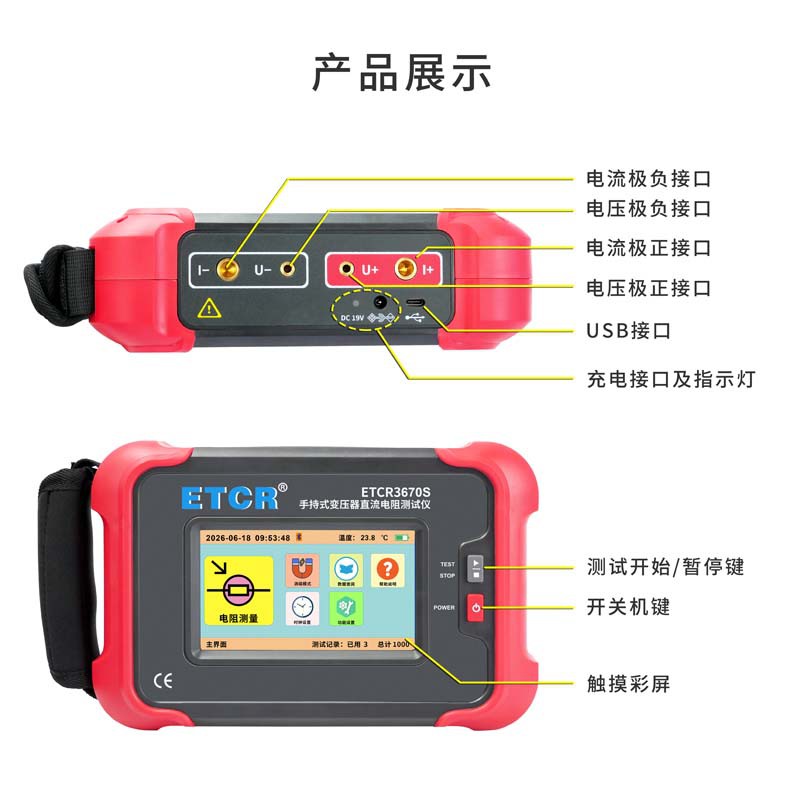

ETCR3670S手持式变压器直流电阻测试仪由主机、测试线、USB通信线等组成，仪表采用微处理机技术，开尔文精密四线法测试，最大测试电流10A，测试速度快、量程宽、精度高、最高分辨率1uΩ、测量准确可靠。仪表具有自动测量及手动测量两种测量模式，测试完成自动放电，具有自动消磁功能，用户无需在测试后另行消磁。仪表具有75℃温度折算电阻计算功能，根据试品的温度、材质进行补偿折算。仪表采用5寸全彩高清触摸屏，带背光调节功能，强光下清晰可见。仪表为手持式设计，体积小携带方便，内置大容量锂电池，具有消磁功能，自动放电功能，告警功能、时钟功能，蓝牙通信，USB通信。是户外测量变压器绕组直流电阻的理想仪表。

产品特点

1、仪表手持式结构，体积小重量轻，内置大容量锂电池，特别适合在户外进行变压器直流电阻的测试。

2、仪表有自动、手动两种测量模式。

3、 8档测试电流自动10A、5A、1A、300mA、100mA、1mA、自动，宽量程0.200mΩ～100.00kΩ，最高分辨率1uΩ。

4、具有快速消磁功能，用户无需在测试后另行消磁。

5、具有放电功能，测试后自动放电。

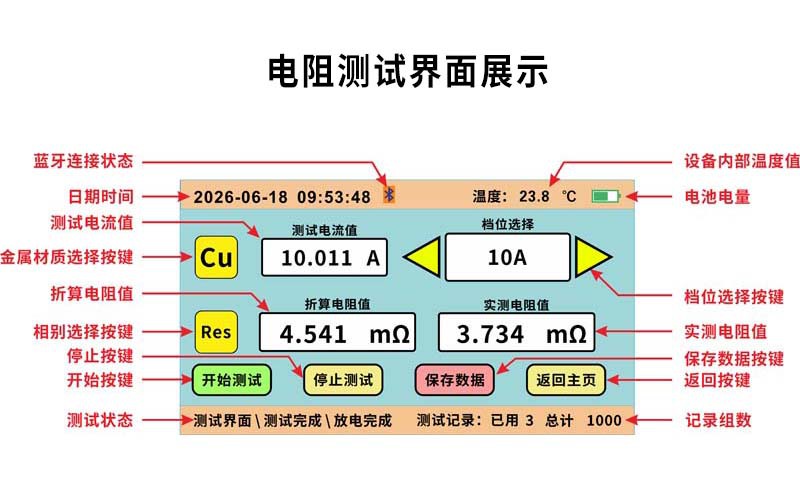

6、具有75℃折算电阻功能，对试品的温度材质进行补偿折算。

7、报警功能，可设置电阻报警值。

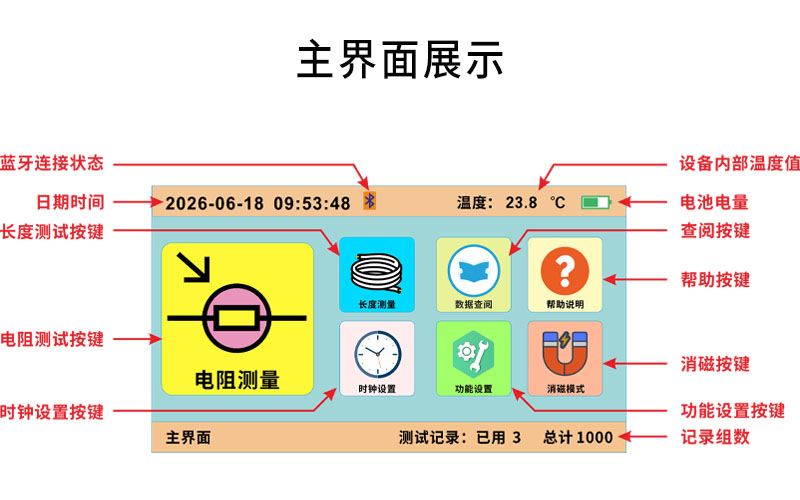

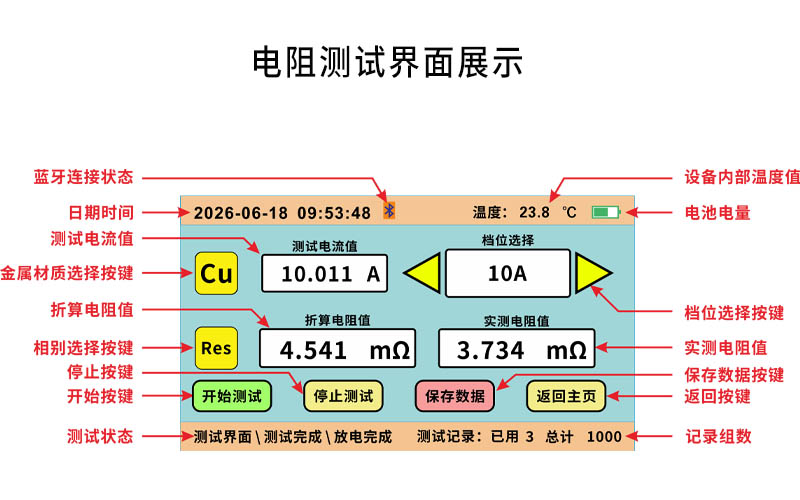

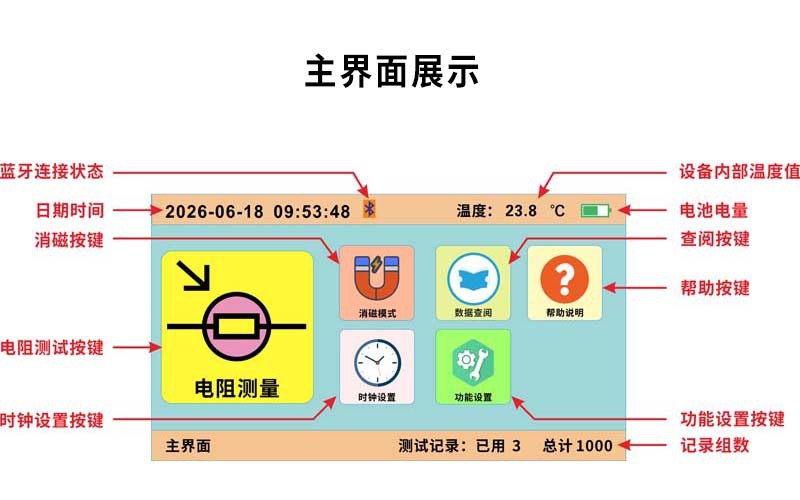

8、采用 5寸真彩液晶触摸屏，功能模块化设计，操作简易。

9、具有使用说明按钮，帮助用户快速掌握操作方法。

10、存储功能，存储测试数据1000组。

11、蓝牙通信，安装APP后可在手机查看测试结果。

12、 USB通信，通过上位机软件存储数据上传计算机保存、分析、打印。

技术参数

1、量程与精度

测试电流档位	电阻测量范围	最高分辨率	测量精度
自动	0.200mΩ～100.00kΩ	1uΩ	±0.2%±5dgt
10A	0.200mΩ～0.200Ω	1uΩ	±0.2%±5dgt
5A	1.0mΩ～1.200Ω	0.1mΩ	±0.2%±5dgt
1A	3mΩ～6.000Ω	1mΩ	±0.2%±5dgt
300mA	0.10Ω～20.00Ω	0.01Ω	±0.2%±5dgt
100mA	0.30Ω～60.00Ω	0.01Ω	±0.2%±5dgt
1mA	30Ω～100.0kΩ	10Ω	±0.2%±2dgt

2、其它技术规格

功能	用于变压器绕组电阻测量及导体直流电阻测量
电源	DC 11.1V 2600mAh锂电池
显示屏	5寸真彩液晶触摸屏，分辨率480×854

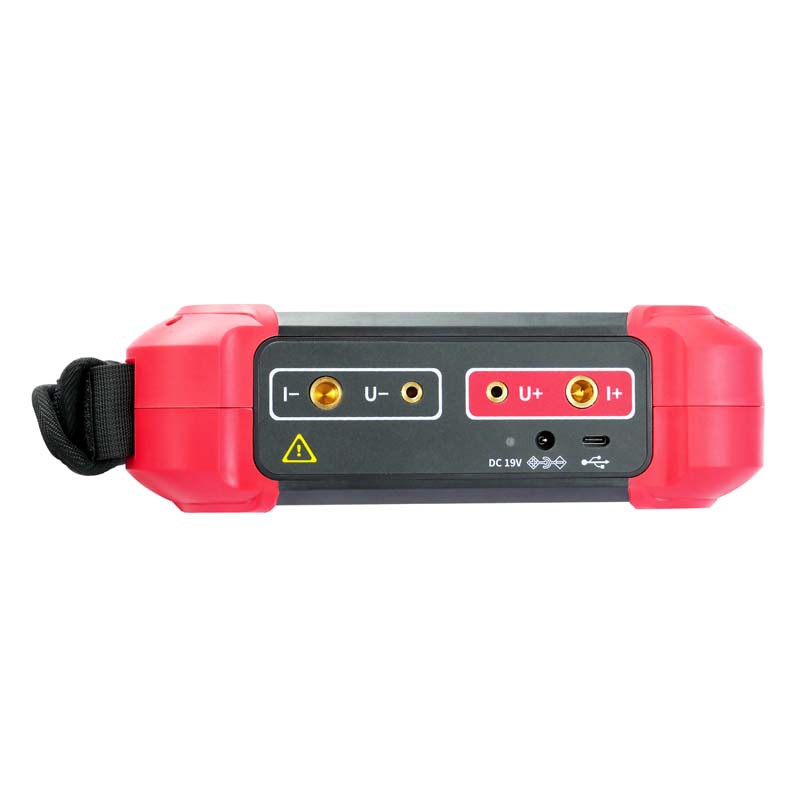

测试方式	精密四线法，2路A/D同时检测
测试模式	自动、手动
电阻测量范围	0.200mΩ～100.00kΩ
测试电流档位	自动AUTO、10A、5A、1A、300mA、100mA、1mA
最高分辨率	1uΩ
最高测量精度	±0.2%±2dgt
导线长度测试	L：≤9999m
标准导线长度	标准导线长度设置范围：1m～2000m
温度测量范围	-55℃～125℃
温度测量精度	±0.5℃
测量时间	采样AD速率 1秒/次
告警设置	告警临界值设置范围：1mΩ～30Ω，0Ω不启动告警功能
告警提示	测试值超过告警设定值时，WARNING图标闪烁
溢出显示	超量程溢出功能：数字999kΩ超限显示
数据存储	1000组(掉电或更换电池不会丢失数据)
数据保持	每次测试完后自动保持显示所测结果
时钟功能	24小时制，显示时、分、秒
消磁功能	有
折算电阻计算	根据被测试品温度、材质进行折算。
放电功能	测试后自动放电，放电指示清晰，避免误操作
蓝牙通信	有，安装APP后可在手机查看测试结果
USB通信	通过上位机软件存储数据，可以上传电脑保存、分析、打印
仪表尺寸	263mm×152mm×74mm
仪表质量	仪表：约1540g(含电池);总质量:约5.2kg(含附件)
工作温湿度	-20℃～45℃；80%RH以下
存放温湿度	-20℃～60℃；70%RH以下
耐压	AC 3700V/rms(外壳与螺钉之间)
适合安规	IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》
