产品简介

ETCR3670A变压器直流电阻测试仪又称变压器绕组测试仪，直流电阻测试仪，用于快速测量各种变压器绕组直流电阻。变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

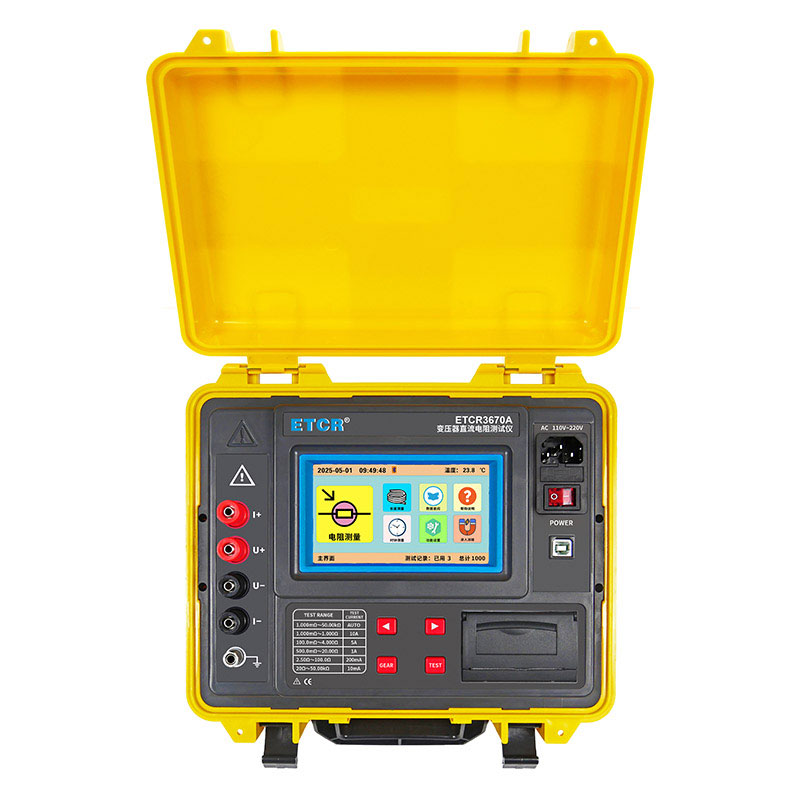

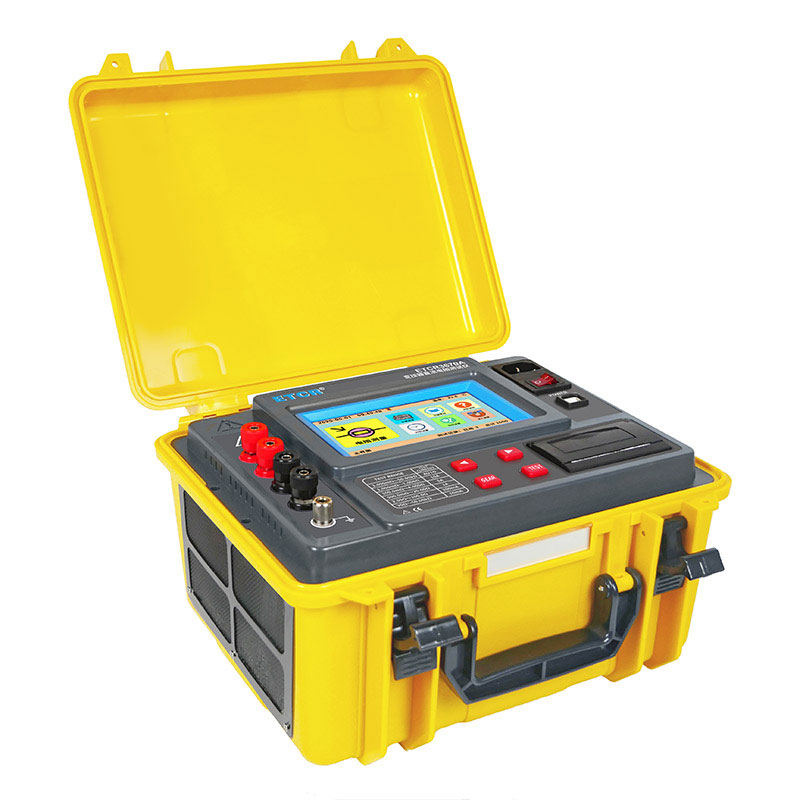

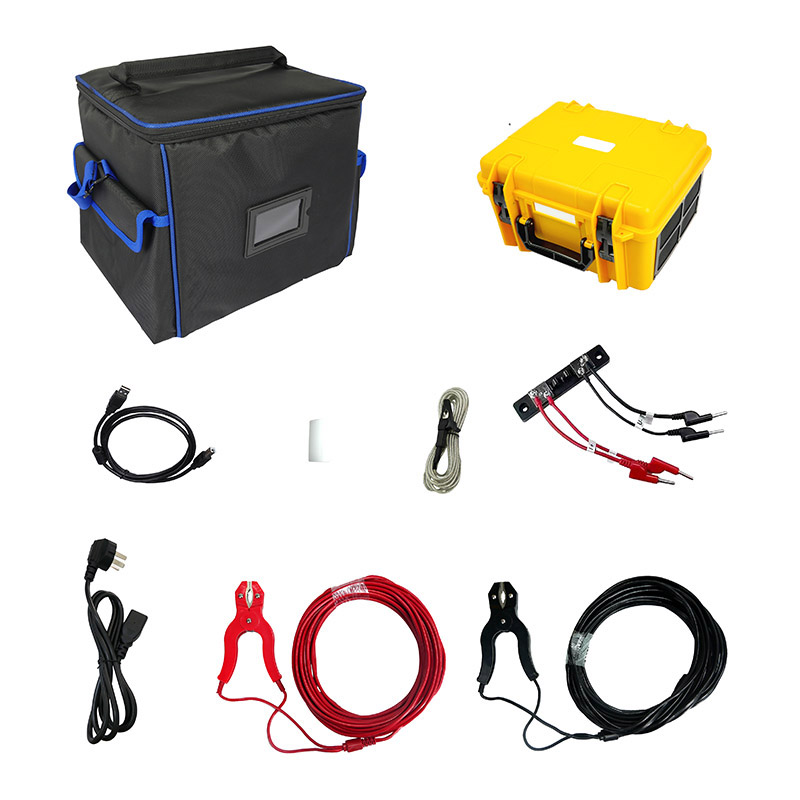

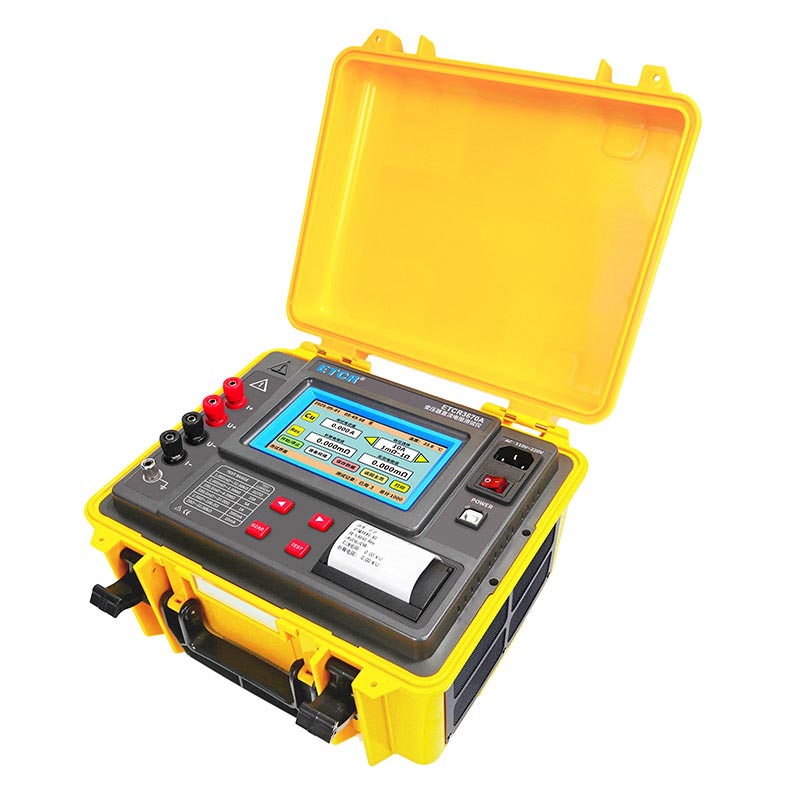

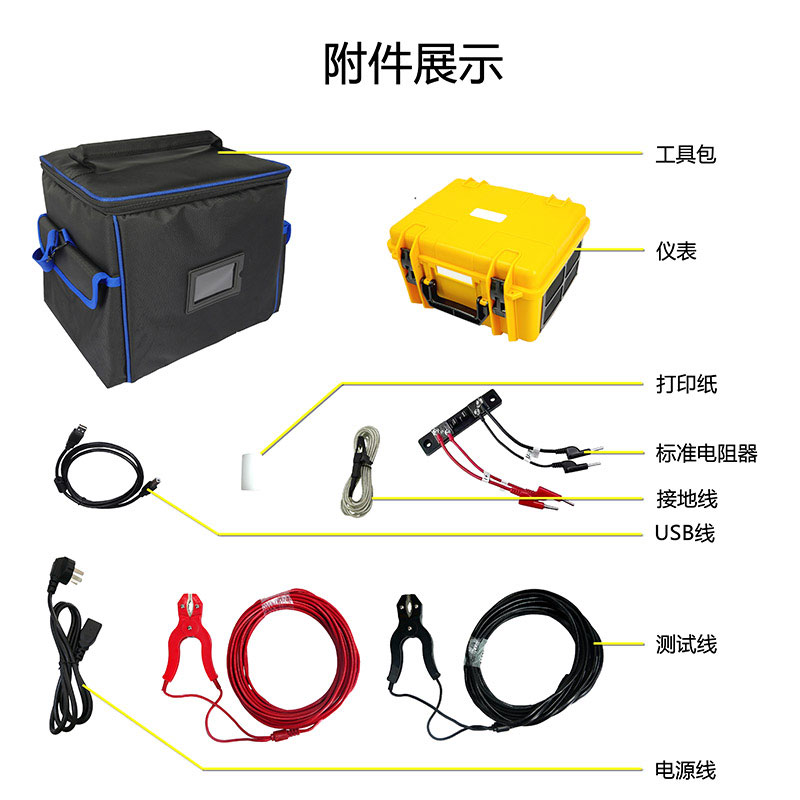

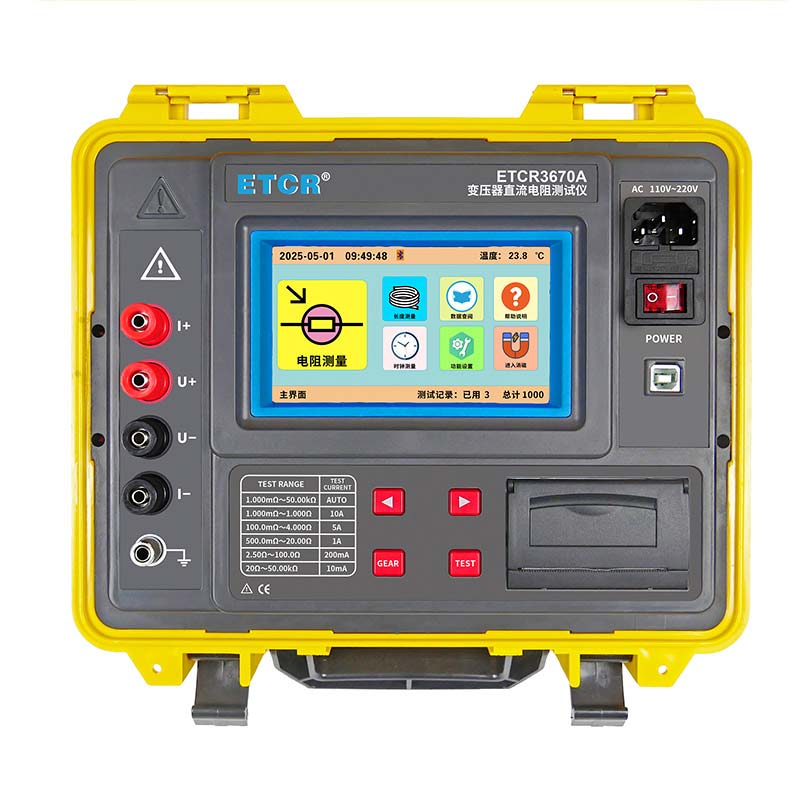

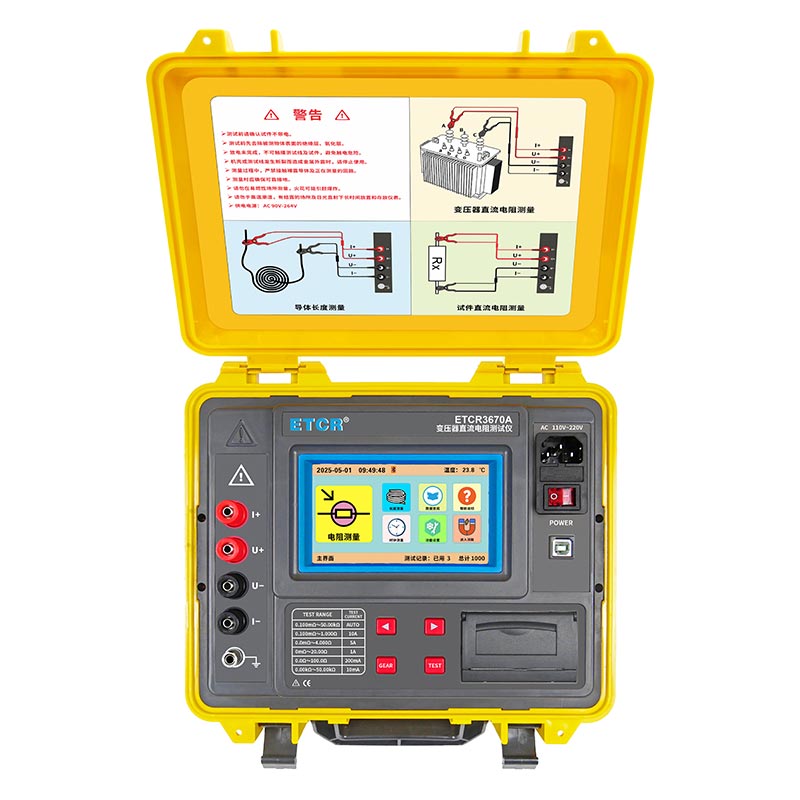

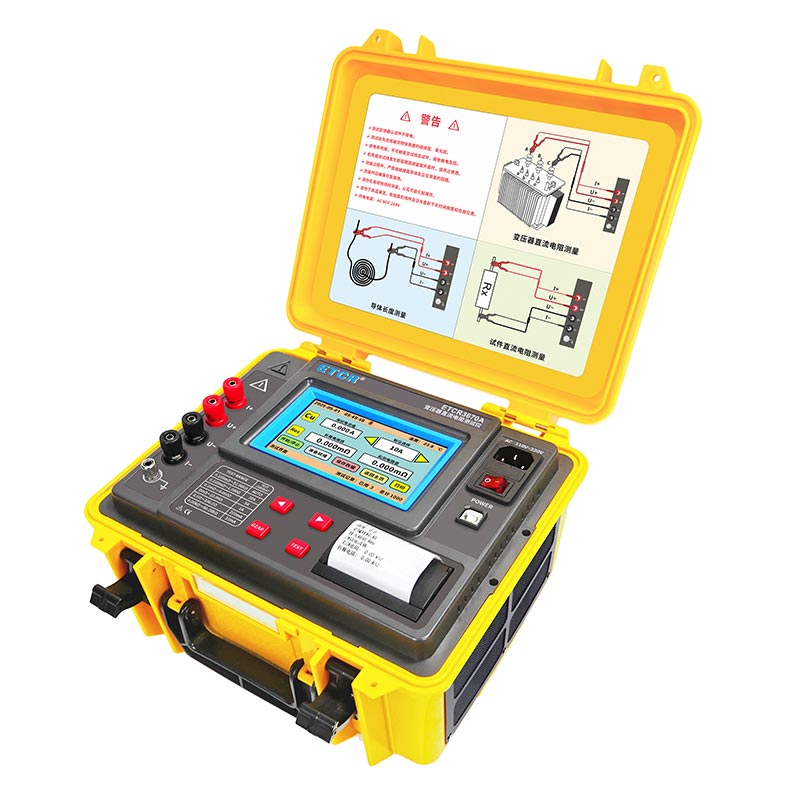

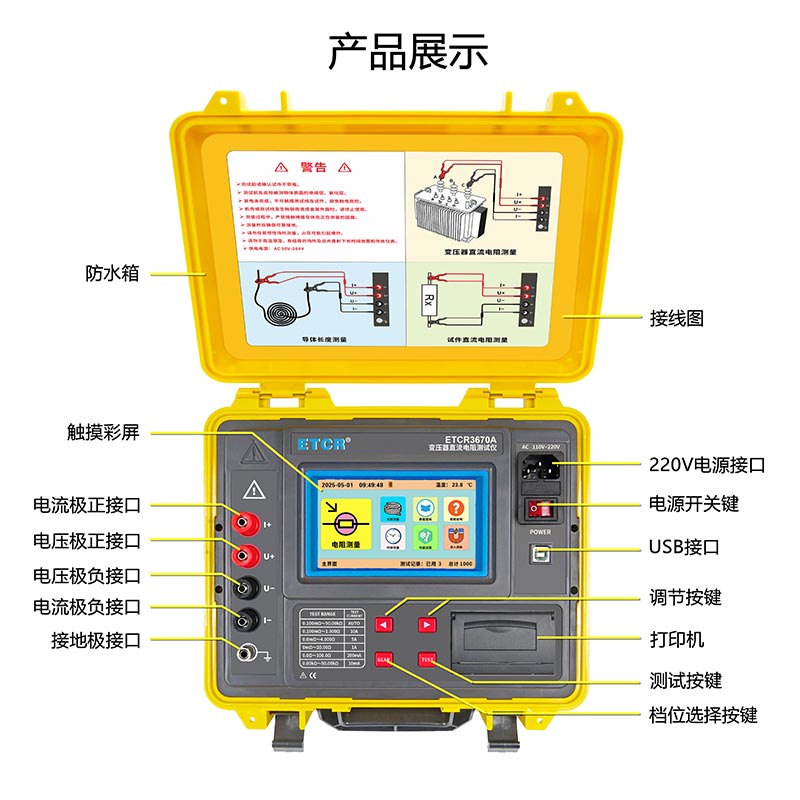

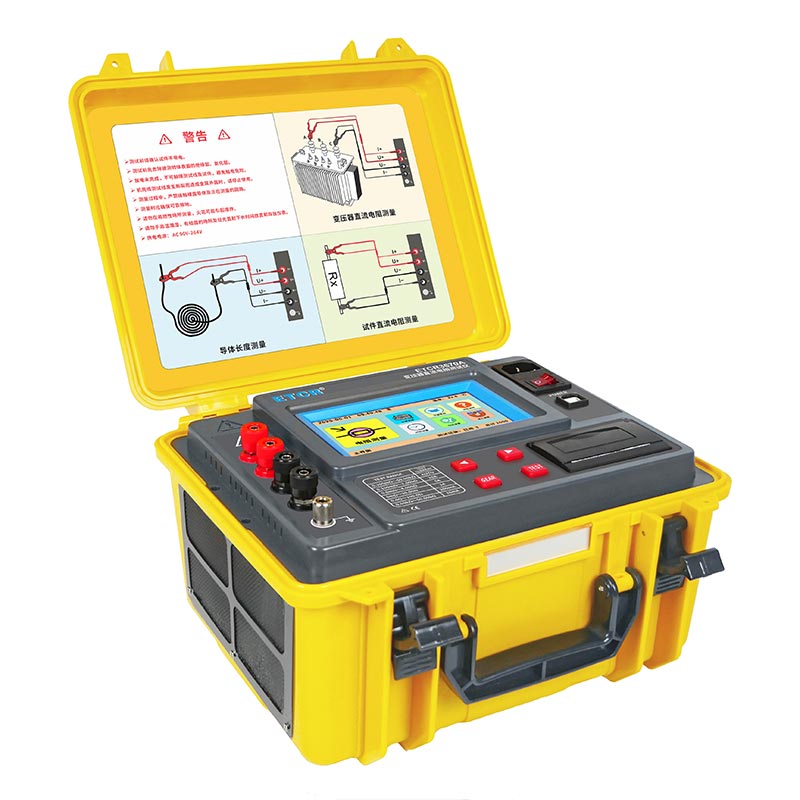

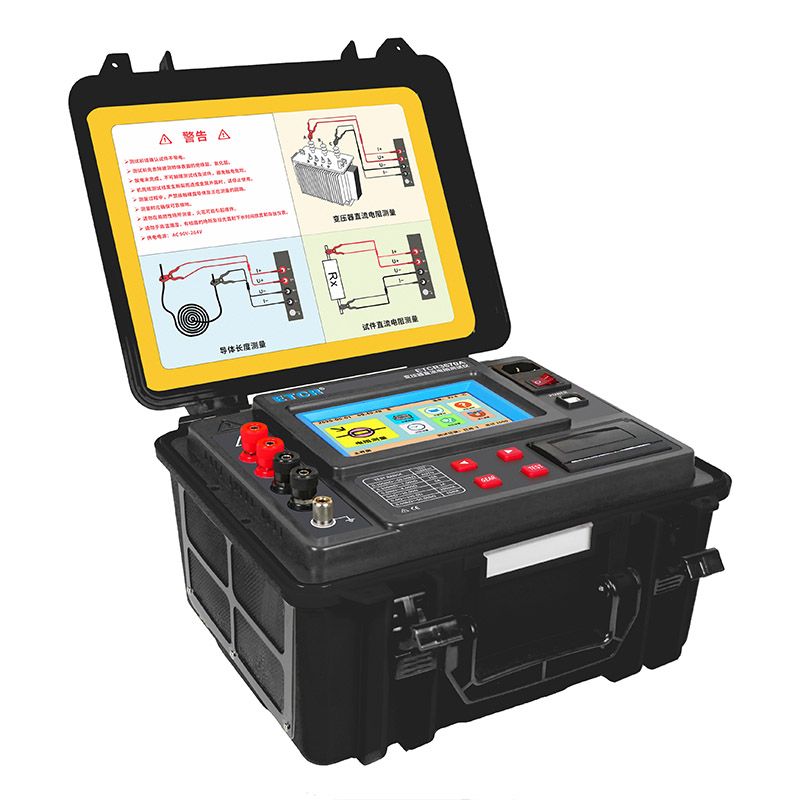

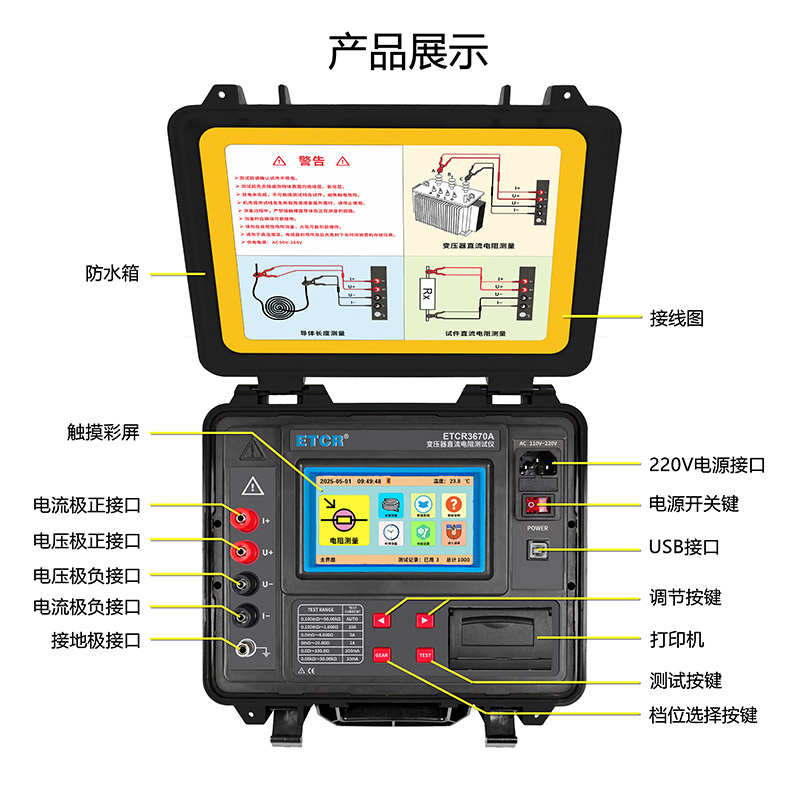

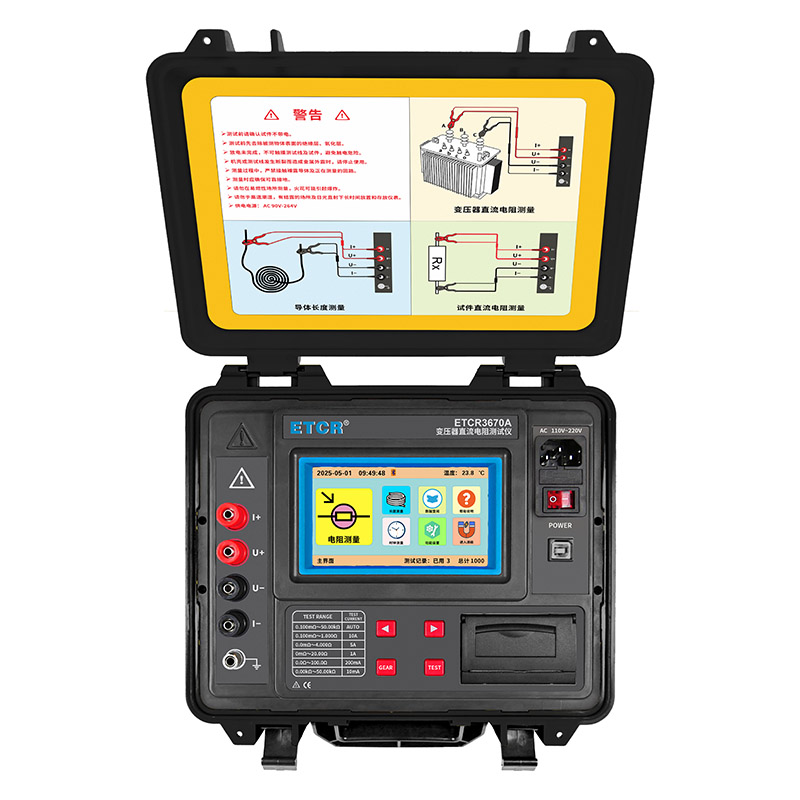

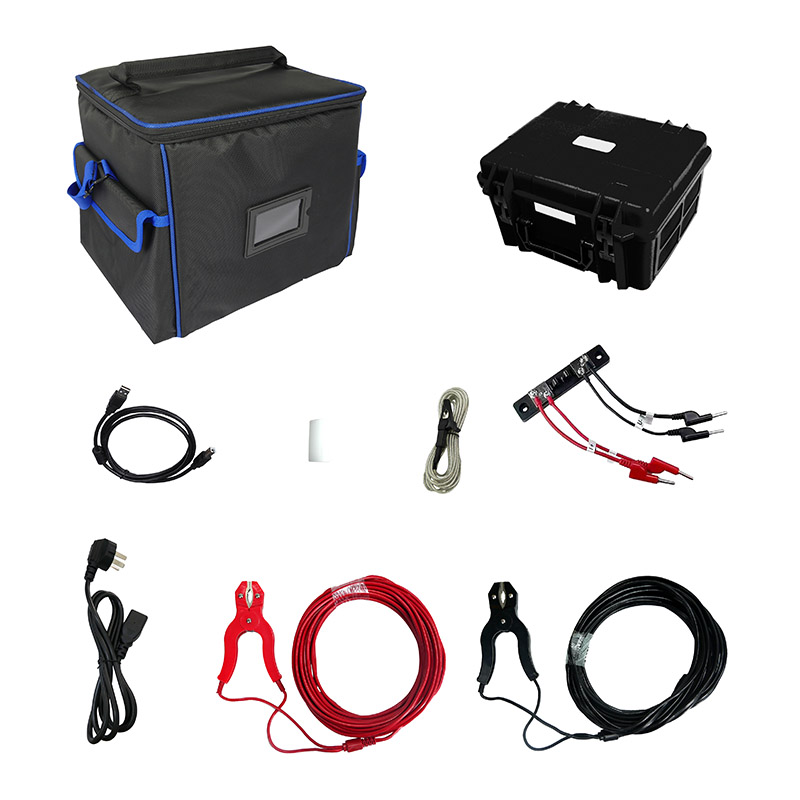

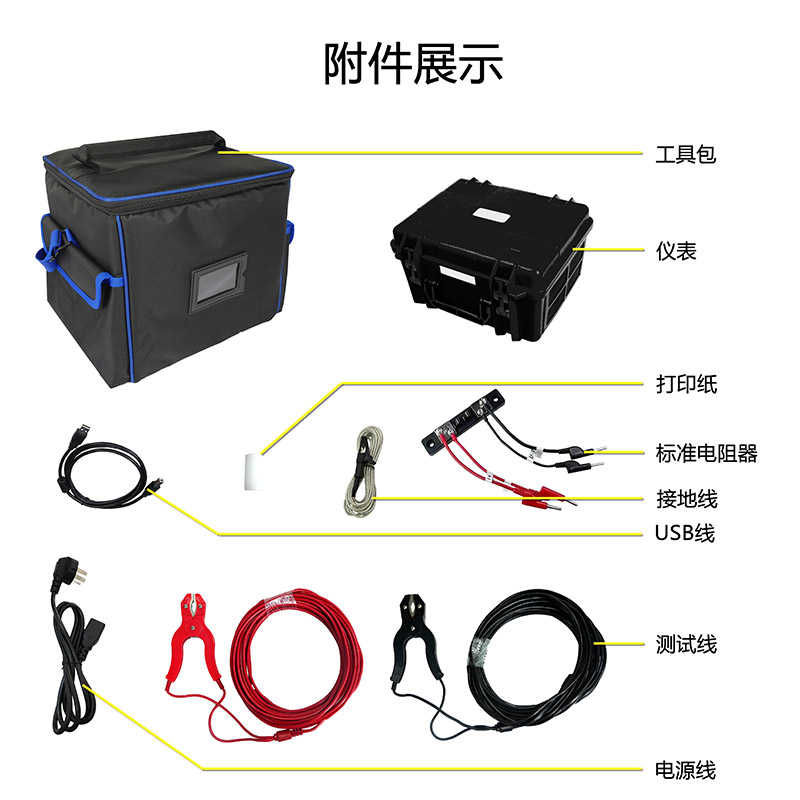

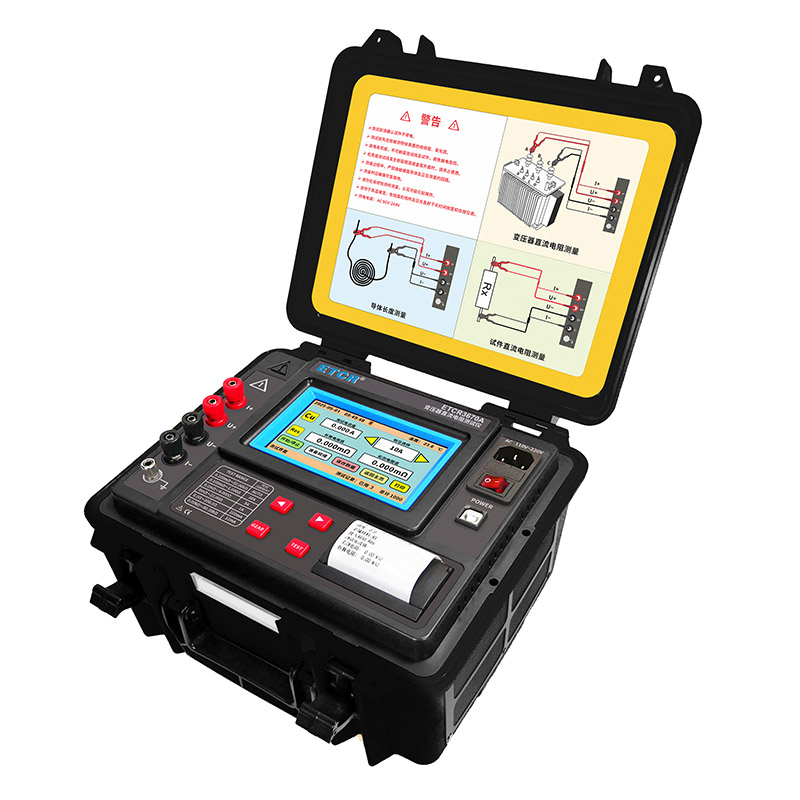

ETCR3670A变压器直流电阻测试仪由主机、测试线、USB通讯线等组成，仪表采用微处理机技术，精密四线法测试，量程宽1.000mΩ～50.00kΩ，精度高0.2%，最高分辨率1uΩ，测量准确可靠。仪表具有自动测量及手动测量两种测量模式，采用快速自动消磁技术，用户无需在测试后另行消磁。仪表具有75℃温度折算电阻计算功能，根据试品的温度、材质进行补偿折算。仪表采用5寸全彩高清触摸屏，带背光调节功能，强光下清晰可见。仪表带有内置打印机、蓝牙通讯，USB接口。仪表还有自动放电功能，告警功能、时钟功能等。是快速测量变压器绕组直流电阻的理想仪表。

产品特点

1、仪表有两种测量模式，自动测量模式：可根据负载自动选择测试电流。手动测量模式：有10A、5A、1A、200mA、10mA，5个档位可选。

2、最大输出电压24V，最大测试电流10A，测试速度快，特别适用于变压器的测量。

3、具有快速消磁功能，用户无需在测试后另行消磁。

4、具有放电功能，测试后自动放电，放电指示清晰，避免误操作。

5、具有75℃折算电阻功能，对试品的温度材质进行补偿折算。

6、报警功能，可设置电阻报警值。

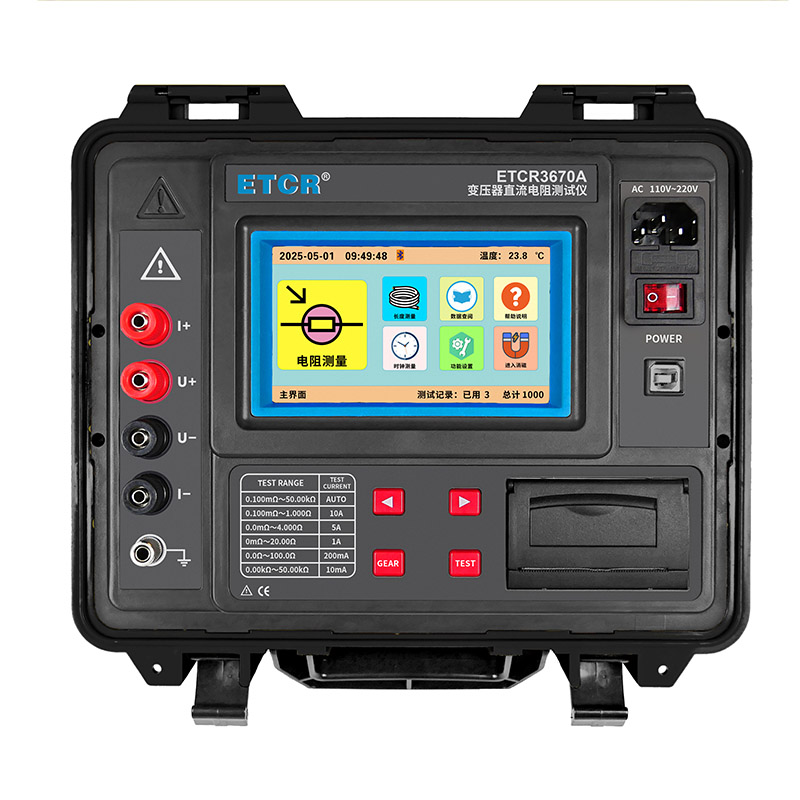

7、采用 5寸真彩液晶触摸屏，测量操作触屏/按键两用。

8、具有使用说明按钮，帮助用户快速掌握操作方法。

9、内置打印机，可在现场打印测量结果。

10、带有蓝牙通讯，安装APP后可在手机查看测试结果。

11、仪表具有USB接口，与电脑通讯后具有历史数据读取、查阅、保存、报表、打印等功能。

技术参数

1、量程与精度

测试电流档位	电阻测量范围	分辨率	测量精度
自动	1.000mΩ～50.00kΩ	1uΩ	±0.2%±3dgt
10A	1.000mΩ～1.000Ω	1uΩ	±0.2%±3dgt
5A	100.0mΩ～4.000Ω	0.1mΩ	±0.2%±3dgt
1A	500.0mΩ～20.00Ω	1mΩ	±0.2%±3dgt
200mA	2.50Ω～100.0Ω	0.1Ω	±0.2%±3dgt
10mA	20Ω～50.00kΩ	1Ω	±0.2%±3dgt

2、其它技术规格

功能	用于变压器绕阻电阻测量及导体直流电阻测量
测试方式	精密四线法，2路A/D同时检测
测试模式	自动、手动
电源	AC 110V～220V
电阻测量范围	1.000mΩ～50.00kΩ
测试电流档位	自动AUTO、10A、5A、1A、200mA、10mA
输出电压	24V MAX
导线长度测试	L：≤9999m
标准导线长度	标准导线长度设置范围：1m～200m
温度测量范围	-55℃～125℃
温度测量精度	±0.5℃
测量时间	采样AD速率 1秒/次
告警设置	告警临界值设置范围：1mΩ～2500Ω，0Ω不启动告警功能
告警提示	测试值超过告警设定值时，蜂鸣器响声告警提示
溢出显示	超量程溢出功能：数字999kΩ超限显示
数据存储	1000组(掉电或更换电池不会丢失数据)
数据保持	每次测试完后自动保持显示所测结果
时钟功能	24小时制，显示时、分、秒
消磁功能	有
折算电阻计算	根据被测试品温度、材质进行折算。
放电功能	测试后自动放电，放电指示清晰，避免误操作
显示模式	5寸真彩液晶触摸屏，分辨率480×854
主机尺寸	280mm×260mm×160mm
质量	仪表：约4.38kg(含电池);总质量:约8.46kg(含附件)
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-10℃～60℃；70%RH以下
打印机	内置打印机，可在现场打印测量结果
蓝牙通讯	有，安装APP后可在手机查看测试结果
USB接口	具有USB接口，存储数据可以上传电脑
耐压	AC 3700V/rms(外壳与螺钉之间)
适合安规	IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》
