产品系列 : 三路电流记录仪
用于1～3路漏电流、电流测量，在线监测记录，故障查找，线路检修
钳口尺寸：35mm×40mm
电流测试：量程0mA～500A
存储功能：数据存储20万组
下载速度：60kB / Min
记录时间：7天
USB通信接口
产品简介

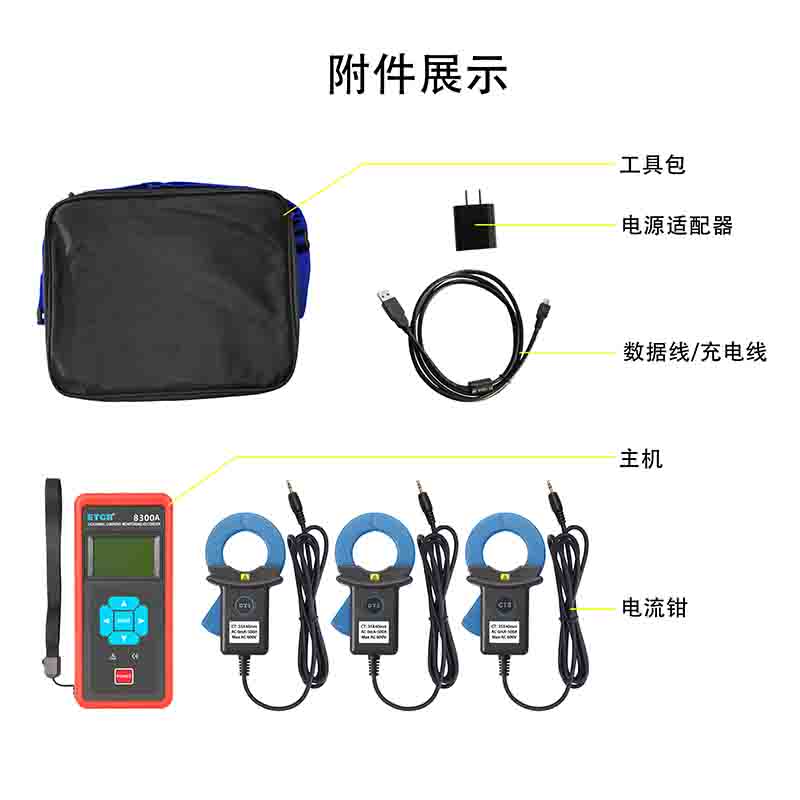

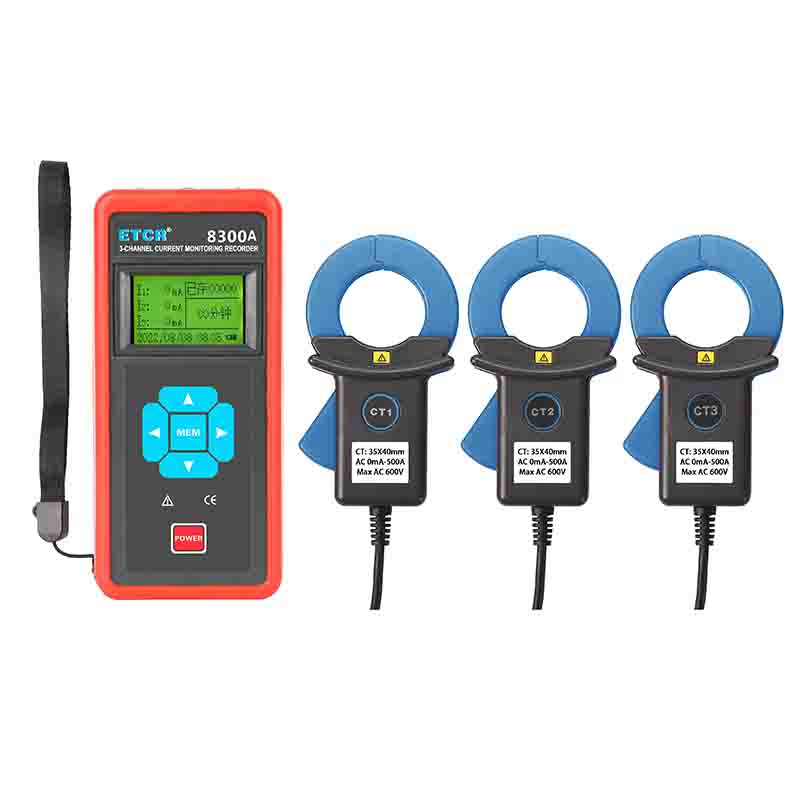

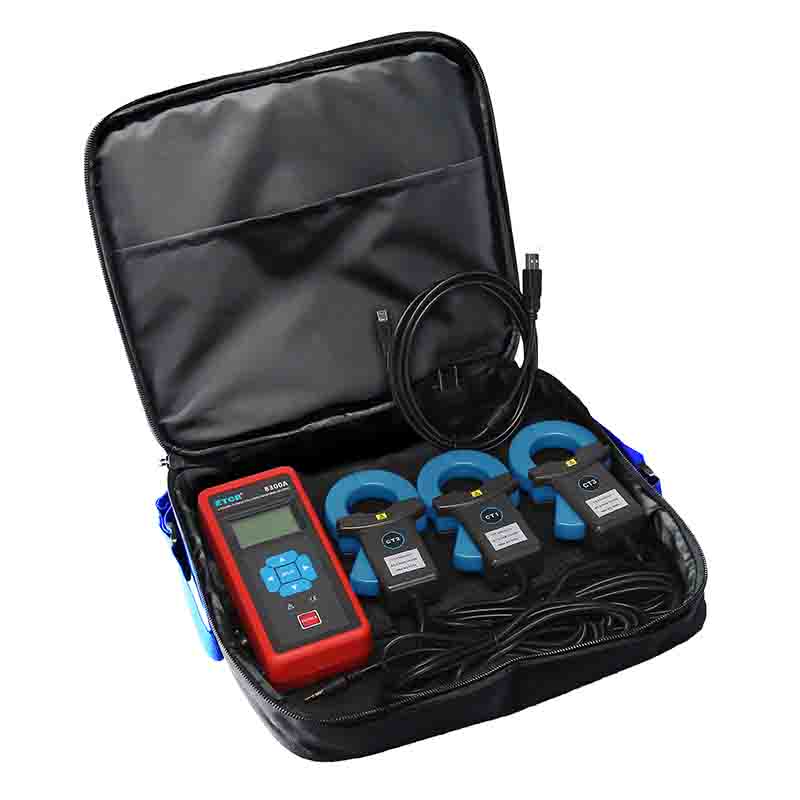

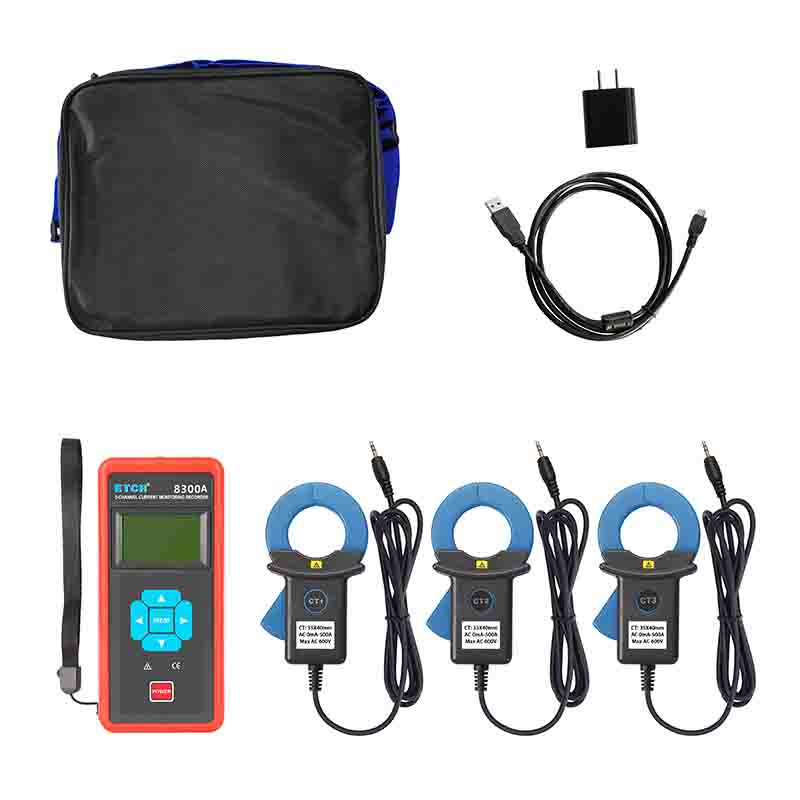

ETCR8300A三通道漏电流记录仪又称泄漏电流记录仪、多通道电流记录仪，用于现场在线同时监测、记录1～3路交流电流或漏电流，故障查找，线路检修。仪表由记录仪主机、电流钳、充电器、数据上传软件、通讯线等组成，可广泛应用在380/220V电力系统中，为用电检查人员提供安全、准确、便捷的电力仪器。

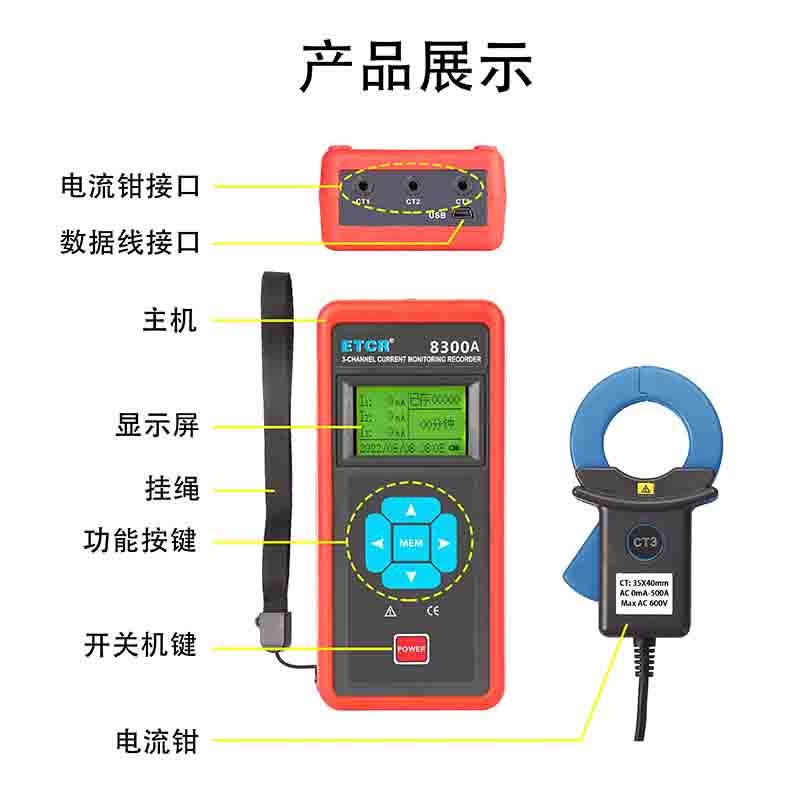

ETCR8300A三通道漏电流记录仪主机采用LCD显示，三通道同屏显示，一目了然，有中文操作界面和英文操作界面两款选择，适合于不同国家的工程技术人员。记录仪采用大容量可充电锂电池，续航最多可以持续记录7天。具有系统时钟功能和超大存储空间，能现场设定监测记录时间，能存储20万组数据，具有自动存储间隔时间设定功能，记录周期从1秒～99分钟内设置。配有USB通信接口数据上传软件具有历史数据读取、查阅、保存、报表等功能。
产品特点
1、电流钳选用坡莫合金制作，采用双层磁屏蔽技术，几乎不受外界磁场影响，确保了常年无间断监测的高精度、高稳定性、高可靠性。

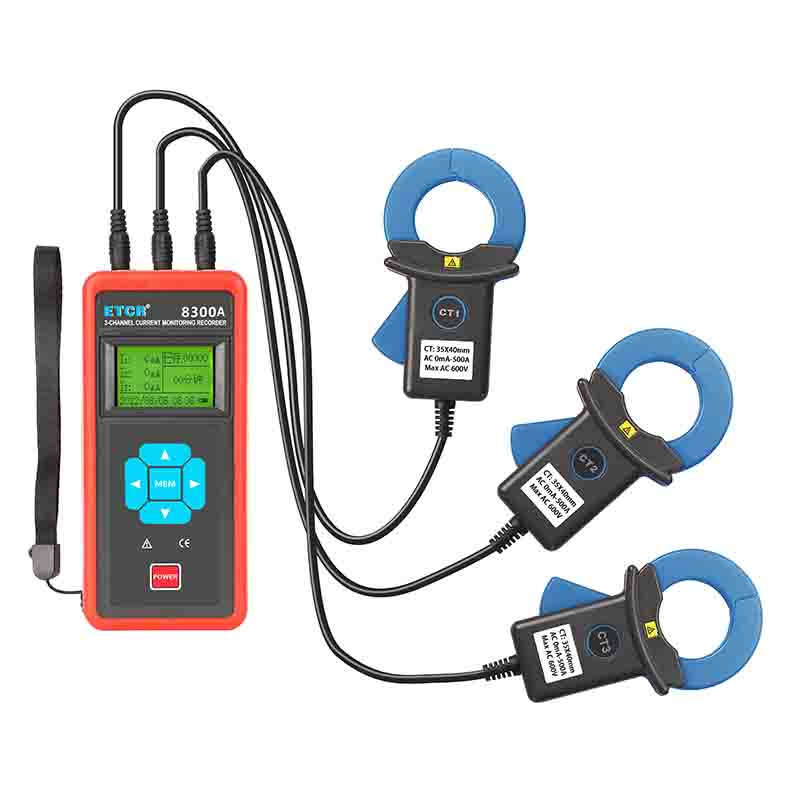

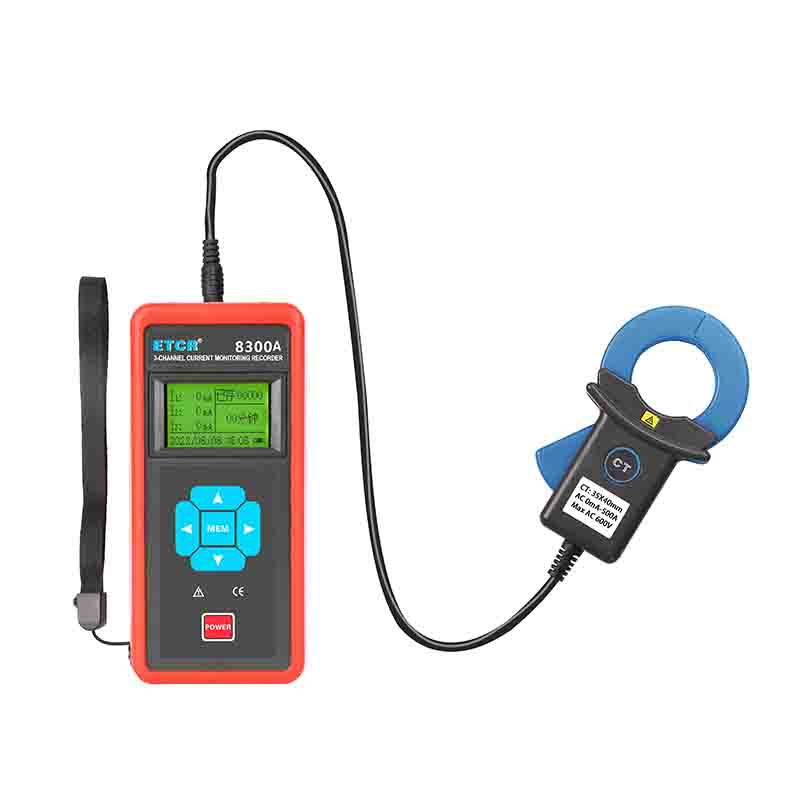

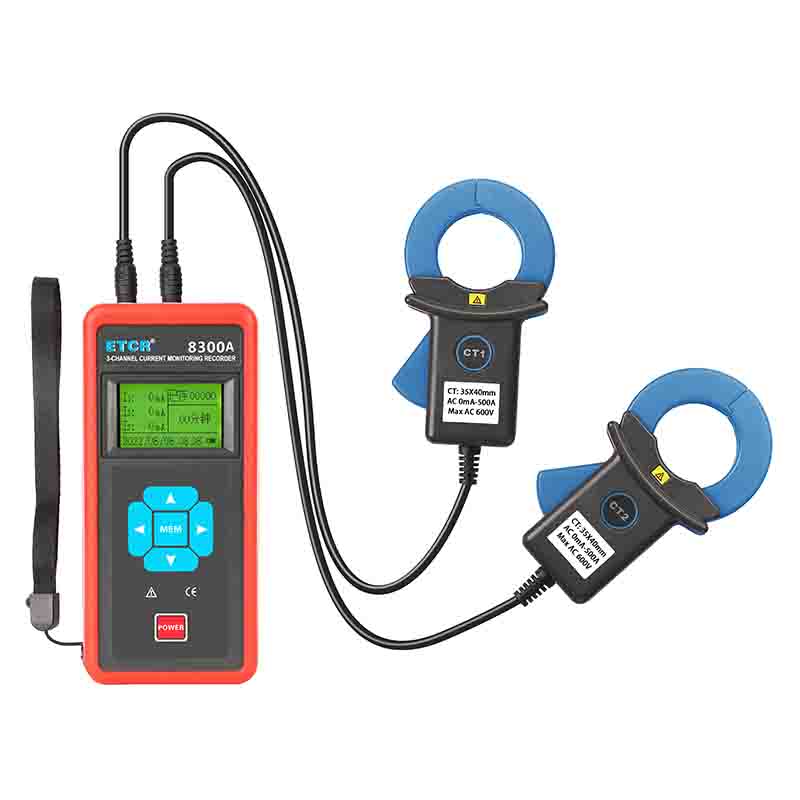

2、主机可配置1至3个电流钳，用户根据需求选型。
3、可设置记录间隔时间。
4、存储功能，20万组数据超大存储空间。
5、可充电锂电池，节电模式下连续工作约7天，更换电池不会丢失数据。
6、USB通信接口。
技术参数
| 规格名称 | 规格参数 |
| 电源 | 3.7V可充电锂电池（充满电约4.2V） |
| LCD尺寸 | 显示域：44mm×27mm |
| 显示模式 | LCD：128dots×64dots |
| 电流钳数量 | 1～3个（选型） |
| 测试方式 | 钳形CT |
| 电流测试 | 量程0mA～500A 分辨率1mA 准确度±1.5%rdg±5dgt |
| 钳口尺寸 | 25mm×30mm，35mm×40mm |
| 主机尺寸 | 宽高厚78mm×165mm×42mm |
| 电流钳尺寸 | 电流钳040A：宽高厚125mm×70mm×37mm |
| 仪表质量 | 主机：约292g（含电池）；电流钳040A：约190g |
| 采样速率 | 约2次/秒 |
| 数据存储 | 20万组（掉电或更换电池不会丢失数据）；1组数据为同时记录1～3路电流钳的数据 |
| 记录周期 | 1秒～99分钟内设定记录间隔时间，0秒为不自动存储 |
| 记录时间 | 1秒间隔，可连续记录48小时 |
| 10秒间隔，可连续记录120小时 | |
| 1分钟间隔，可连续记录168小时 | |
| 下载速度 | 60kB / Min |
| 线路电压 | AC600V以下线路测试 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 电池电压 | 使用3.7V可充电锂电池，三格电量显示，电量为零格时表示电池电压低，请及时充电 |
| 额定电流 | 节电模式下约6mA，最大35mA |
| 通讯接口 | USB |
| 绝缘电阻 | 100MΩ或更大,1000V |
| 适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准) |
| 工作温湿度 | -20℃～50℃；80%rh以下 |
| 存放温湿度 | -10℃～60℃；70%rh以下 |
型号对比
| 产品图片 | 产品型号名称 | 钳口尺寸 | 电流量程 | 续航时间 | 存储间隔时间 | 存储组数 | 供电方式 | USB通讯 |

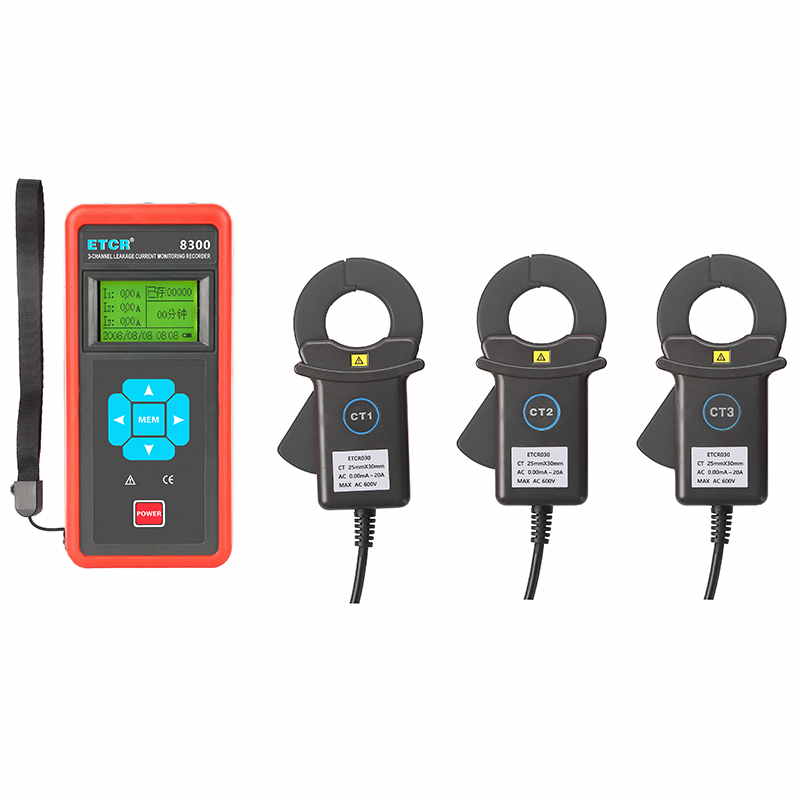

| ETCR8300三路钳形漏电流记录仪 | Φ30mm | AC 0.00mA～20A | 7天 | 1秒-99分钟 | 20万组 | 锂电池 | 有 |
| ETCR8300A三路钳形电流记录仪 | 35mm×40mm | AC 0mA～500A | 7天 | 1秒-99分钟 | 20万组 | 锂电池 | 有 |

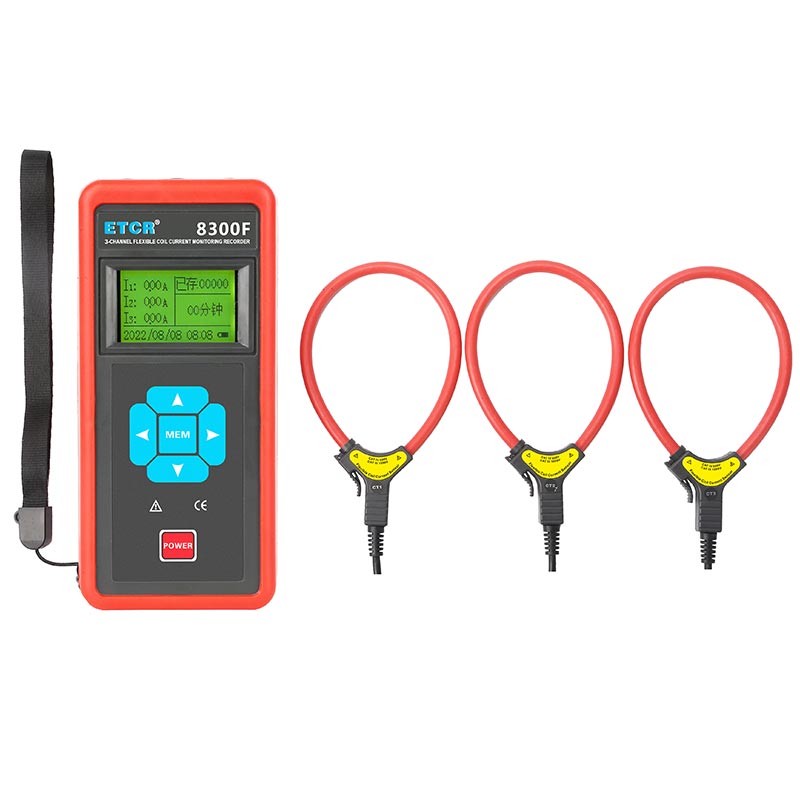

| ETCR8300F三路柔性线圈电流记录仪 | Φ200mm | AC 0.00A～20.00kA | 7天 | 1秒-99分钟 | 20万组 | 锂电池 | 有 |
