产品系列 : 三路电流记录仪
用于1～3路直流/交流电流测量，在线监测记录，故障查找，线路检修
钳口尺寸：30mm×35mm
电流量程：AC/DC 0.0A～1000A
存储功能：数据存储20万组
下载速度：60kB / Min
记录时间：72小时
USB通信接口
产品简介

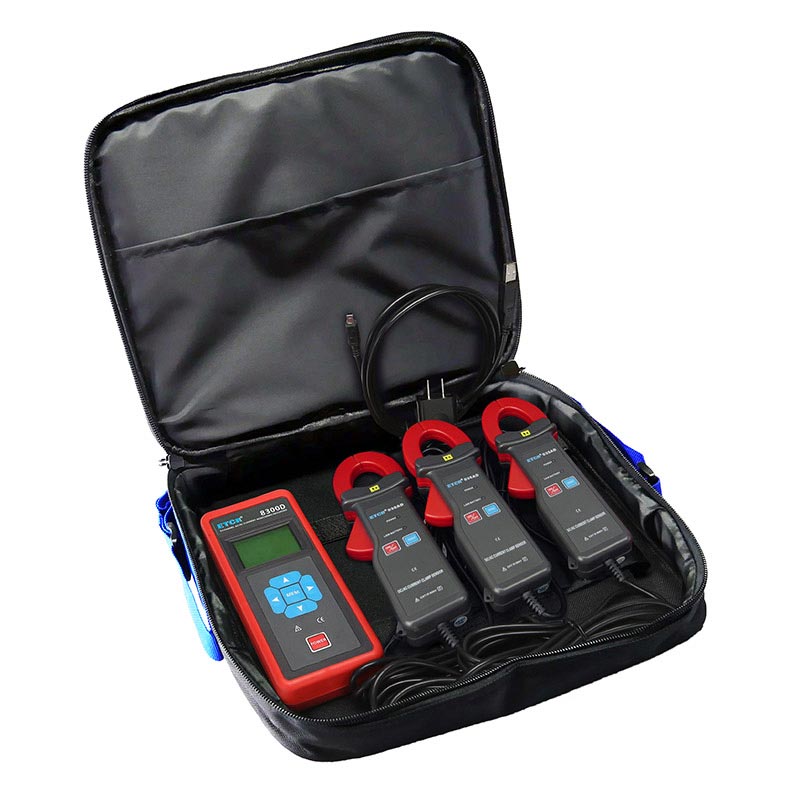

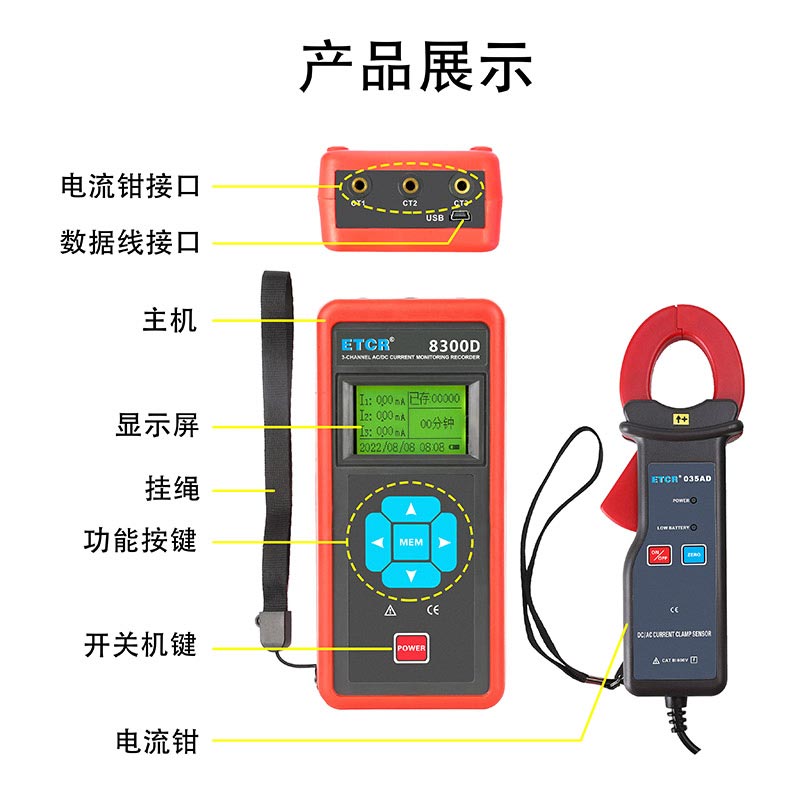

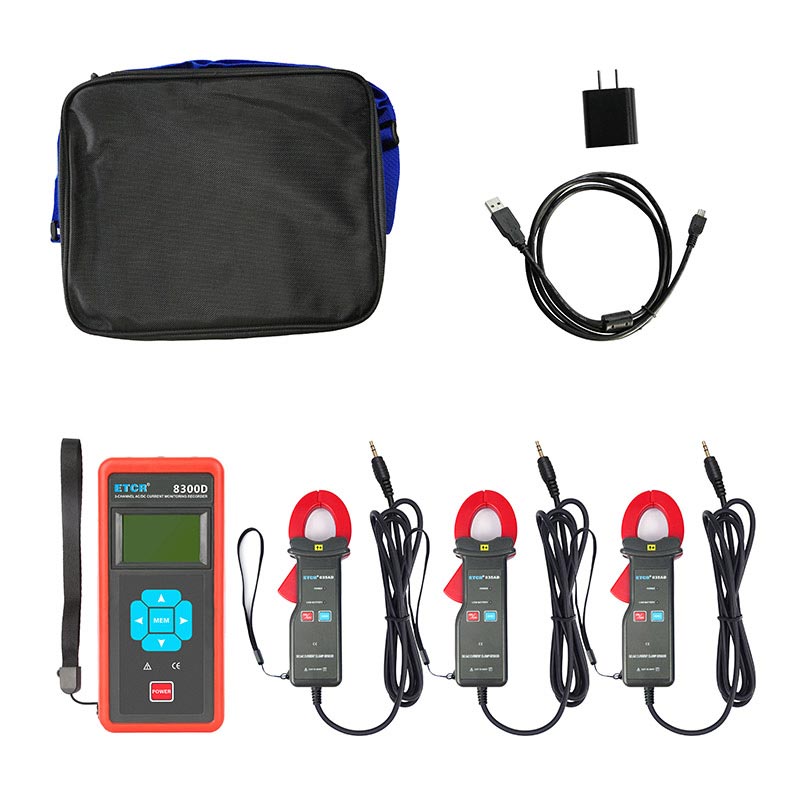

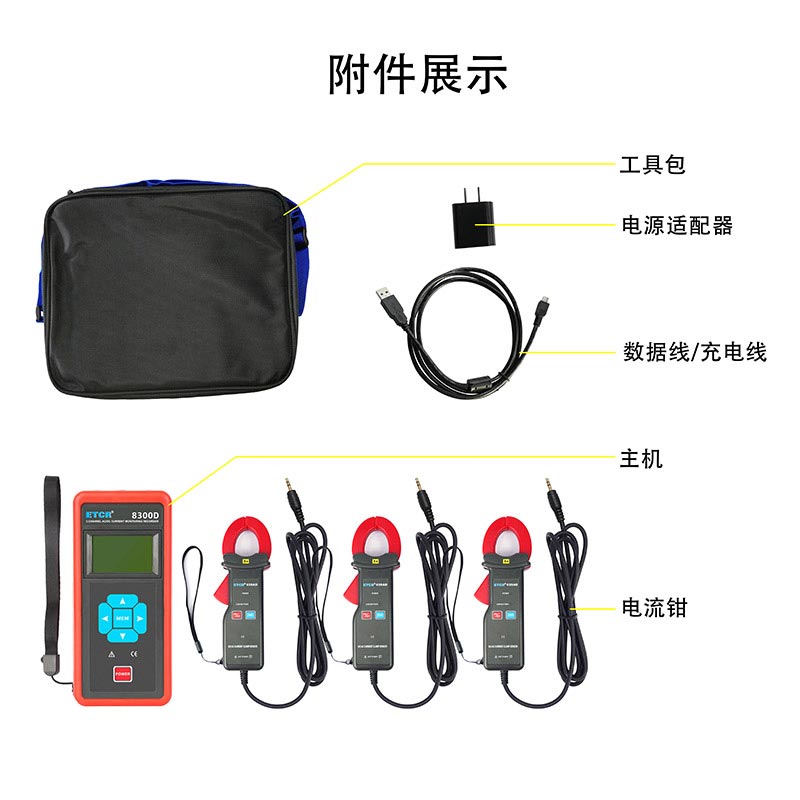

ETCR8300D三通道直流/交流电流记录仪又称多通道电流记录仪，用于现场在线同时监测、记录1～3路直流或交流电流，故障查找，线路检修。仪表由记录仪主机、电流钳、充电器、数据上传软件、通讯线等组成，可广泛应用在380/220V电力系统中，为用电检查人员提供安全、准确、便捷的电力仪器。
ETCR8300D三通道直流/交流电流记录仪主机采用LCD显示，三通道同屏显示，一目了然，有中文操作界面和英文操作界面两款选择，适合于不同国家的工程技术人员。记录仪采用大容量可充电锂电池，续航最多可以持续记录72小时。具有系统时钟功能和超大存储空间，能现场设定监测记录时间，能存储20万组数据，具有自动存储间隔时间设定功能，记录周期从1秒～99分钟内设置。配有USB通信接口数据上传软件具有历史数据读取、查阅、保存、报表等功能。
产品特点
1、电流钳选用坡莫合金制作，确保了常年无间断监测的高精度、高稳定性、高可靠性。

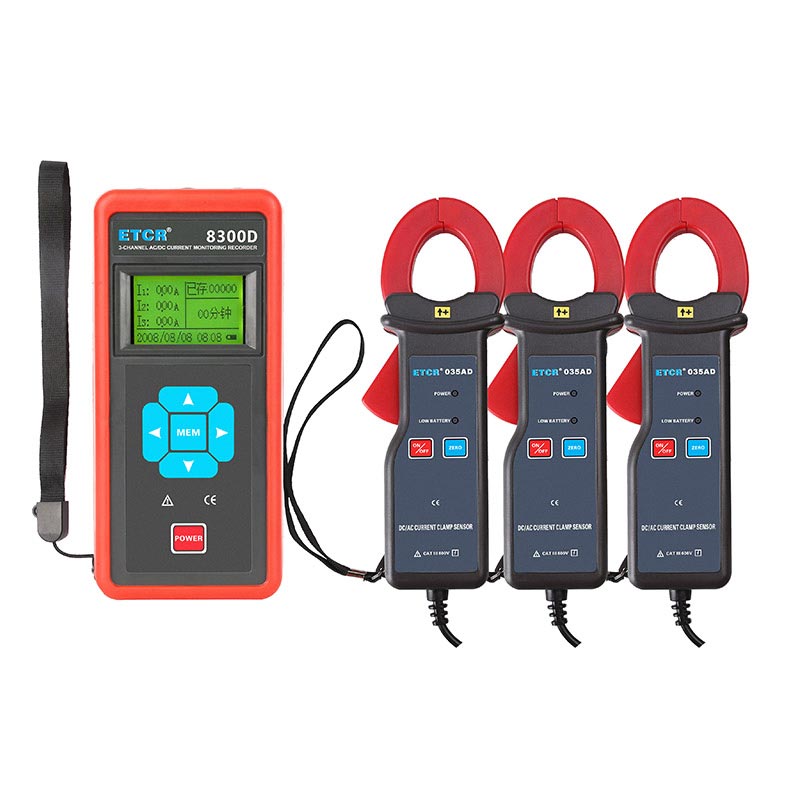

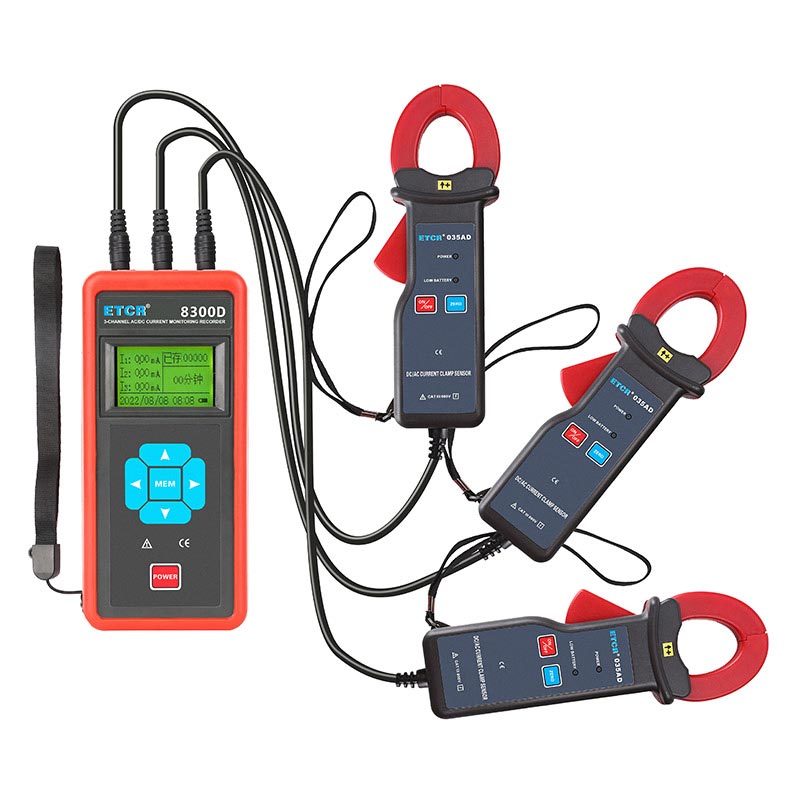

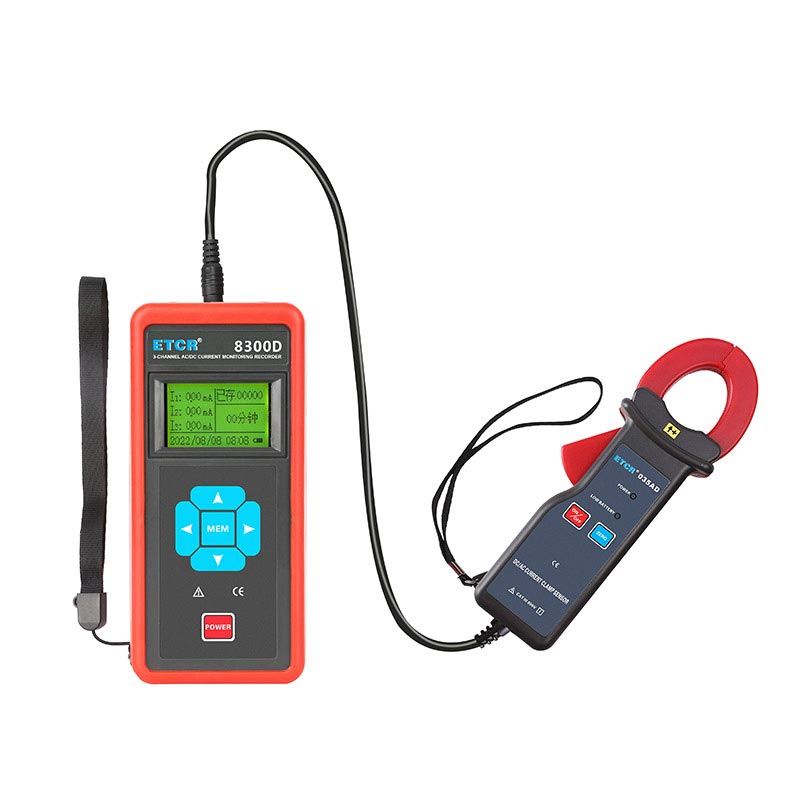

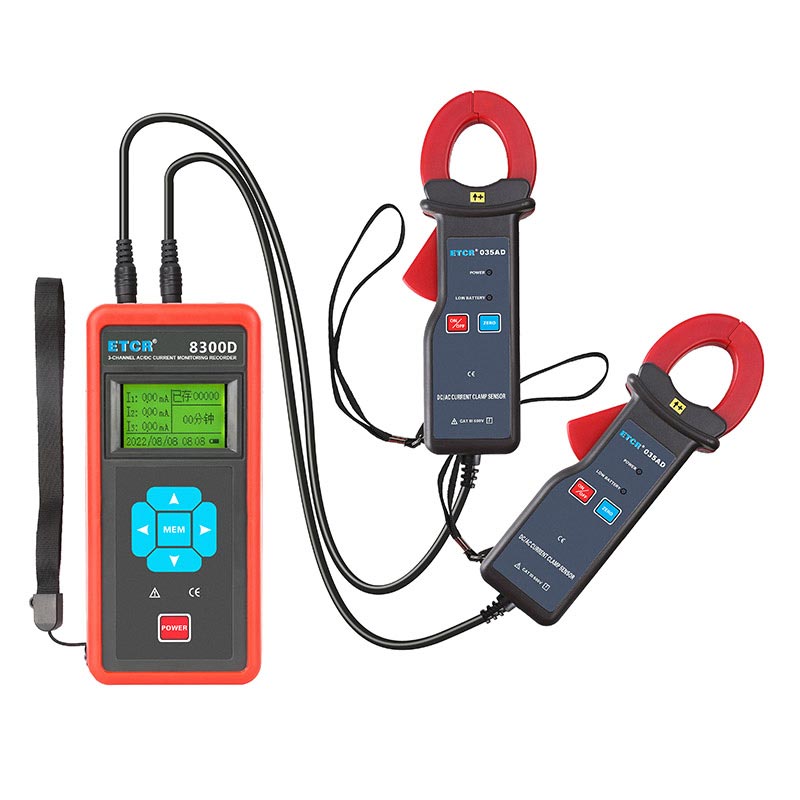

2、主机可配置1至3个电流钳，用户根据需求选型。
3、可设置记录间隔时间。
4、存储功能，20万组数据超大存储空间。
5、可充电锂电池，节电模式下连续工作约72小时，更换电池不会丢失数据。
6、USB通信接口。
技术参数
电源 | 3.7V可充电锂电池（充满电约4.2V） |
LCD尺寸 | 显示域：44mm×27mm |
显示模式 | LCD：128dots×64dots |
电流钳数量 | 1～3个（选型） |
测试方式 | 钳形CT |
电流测试 | 量程AC/DC 0.0A～1000A 分辨率0.1A 准确度±2.0%rdg±5dgt |
钳口尺寸 | 30mm×35mm |
主机尺寸 | 宽高厚78mm×165mm×42mm |
电流钳尺寸 | 电流钳035AD：122mm×70mm×33mm |
仪表质量 | 主机：约292g（含电池）；电流钳035AD：约220g |
采样速率 | 约2次/秒 |
数据存储 | 20万组（掉电或更换电池不会丢失数据）；1组数据为同时记录1～3路电流钳的数据 |
记录周期 | 1秒～99分钟内设定记录间隔时间，0秒为不自动存储 |
记录时间 （外部供电） | 1秒间隔，可连续记录48小时 |
10秒间隔，可连续记录120小时 | |
1分钟间隔，可连续记录168小时 | |
下载速度 | 60kB / Min |
线路电压 | AC600V以下线路测试 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
电池电压 | 使用3.7V可充电锂电池，三格电量显示，电量为零格时表示电池电压低，请及时充电 |
额定电流 | 主机节电模式为12mA，最大49mA，互感器为7mA |
通讯接口 | USB |
绝缘电阻 | 100MΩ或更大,1000V |
适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准) |
工作温湿度 | -20℃～50℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
