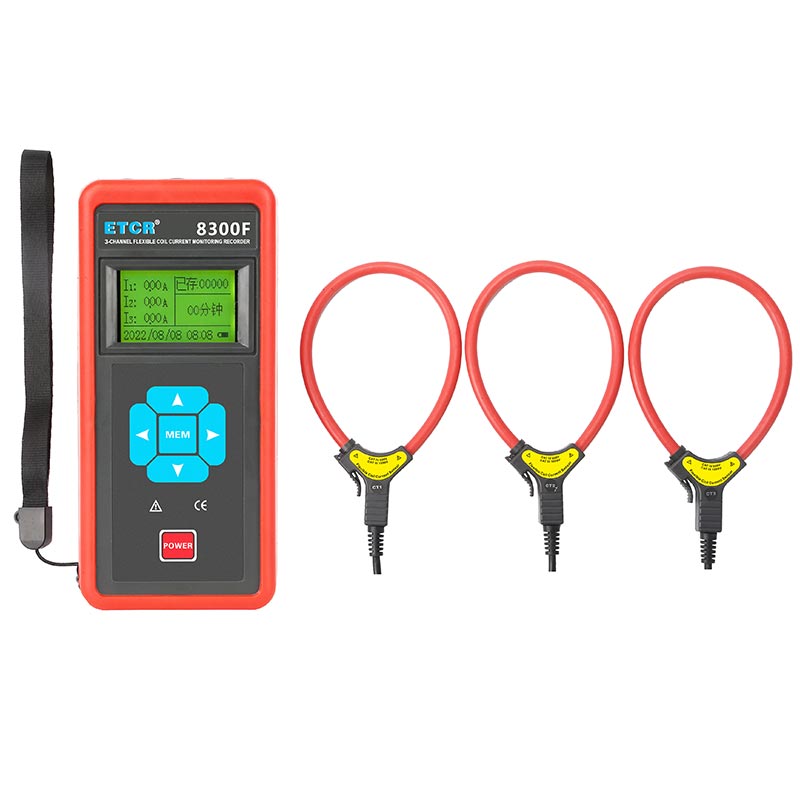

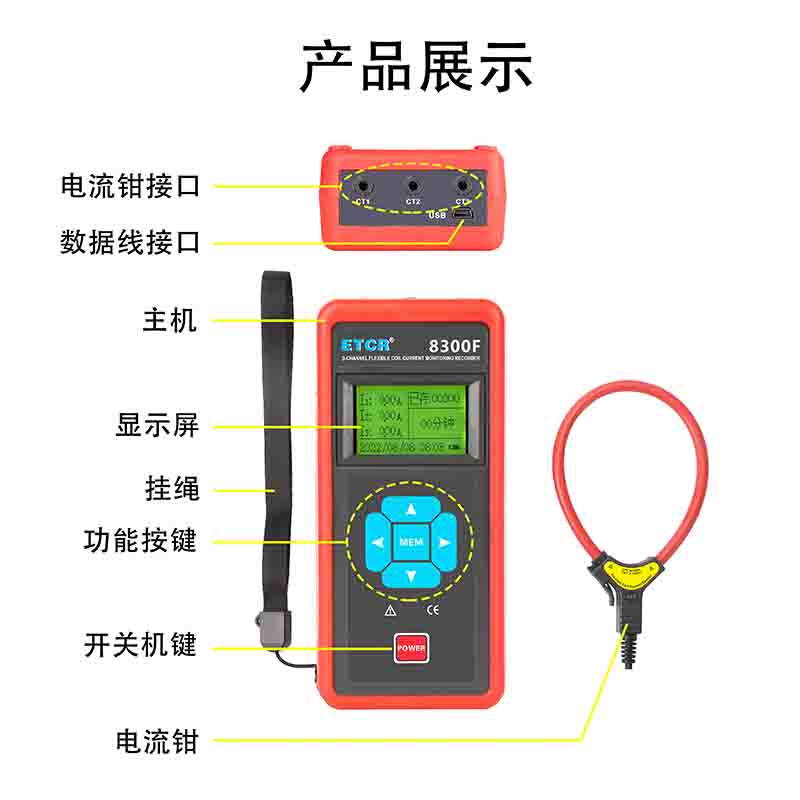

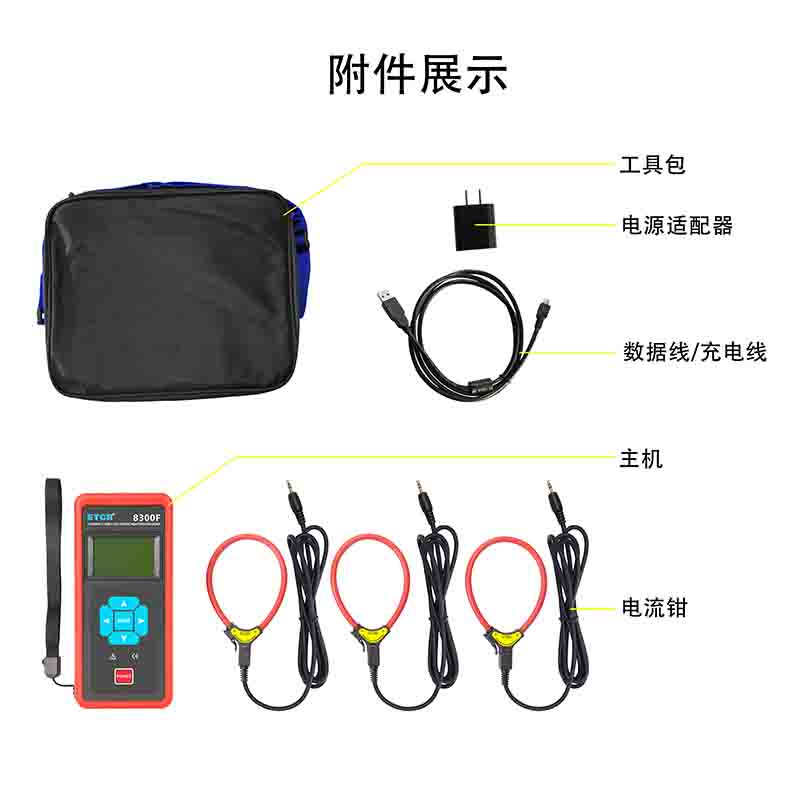

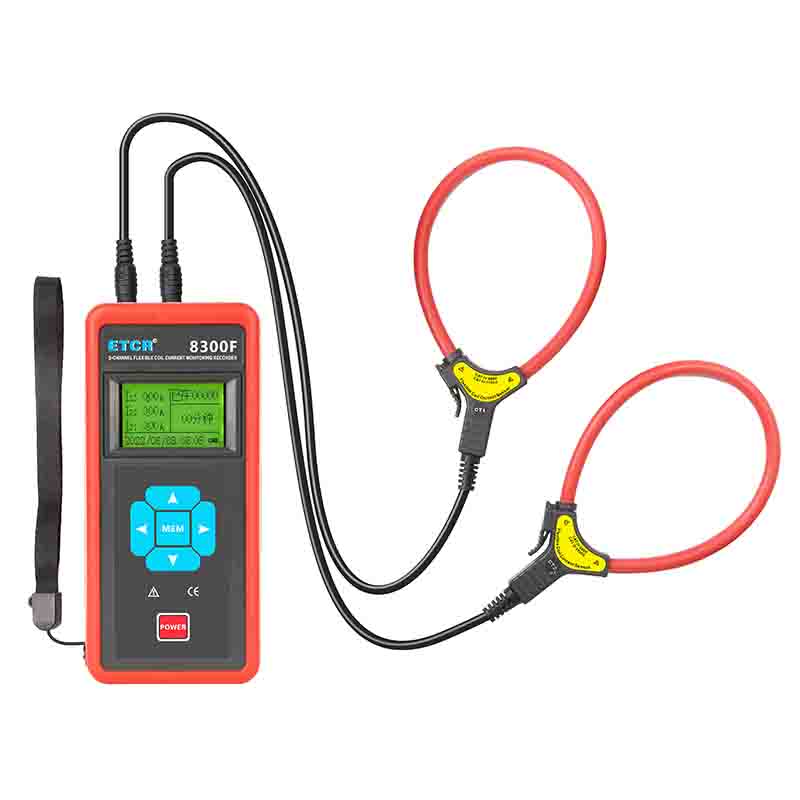

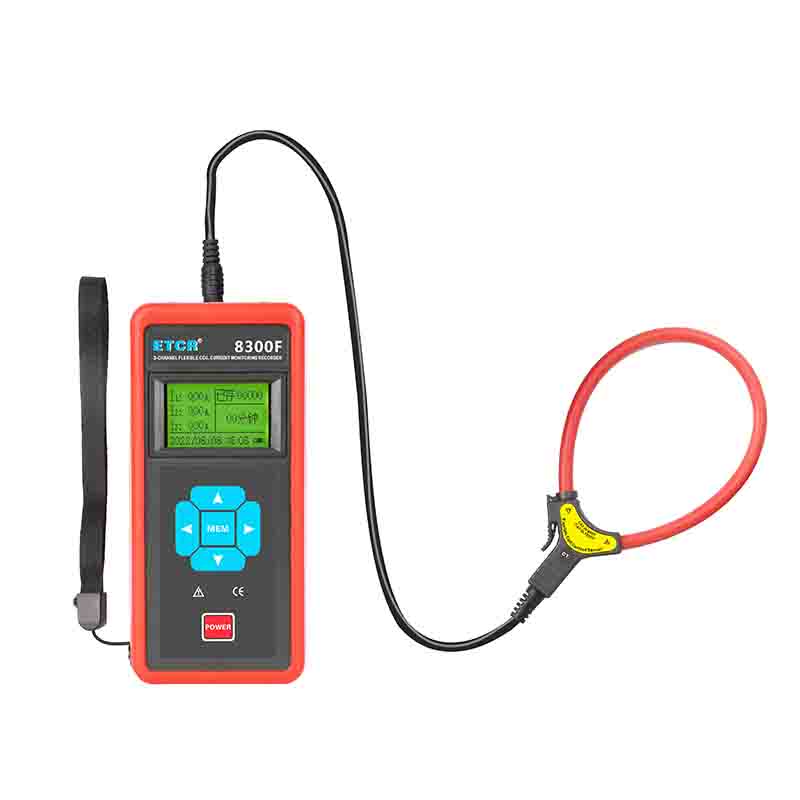

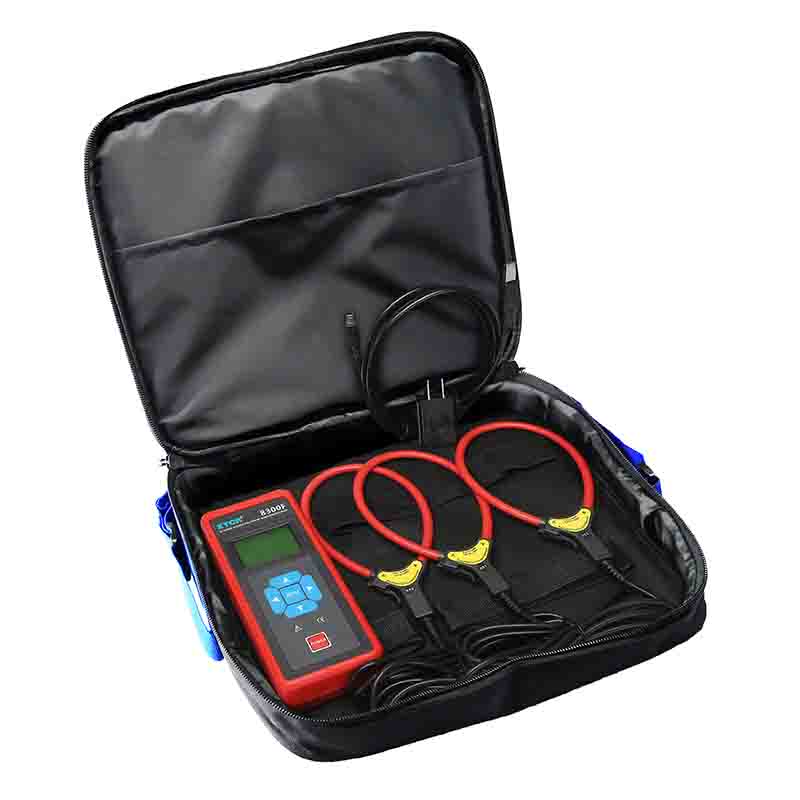

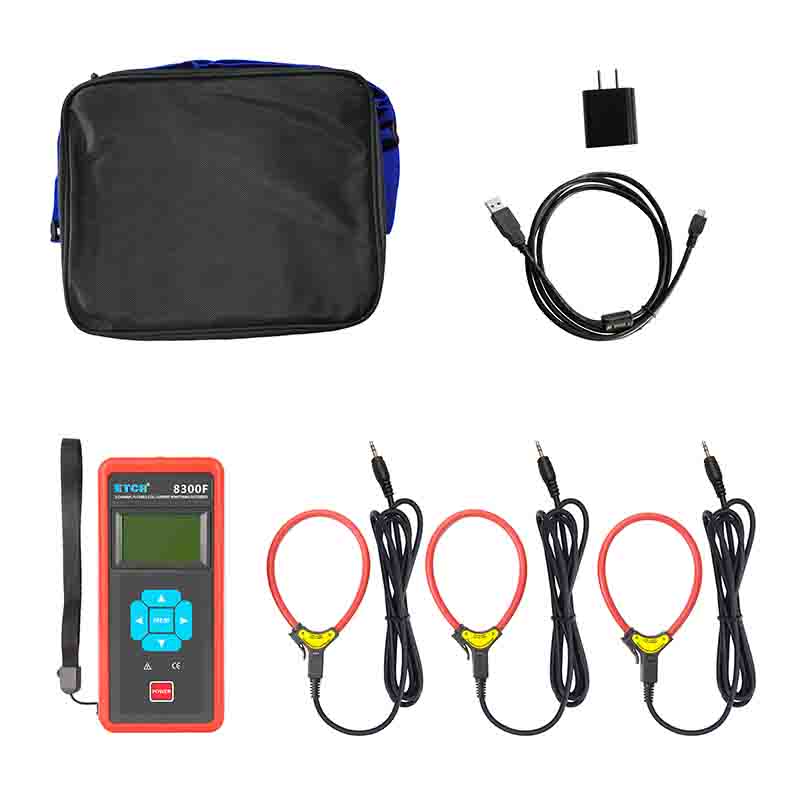

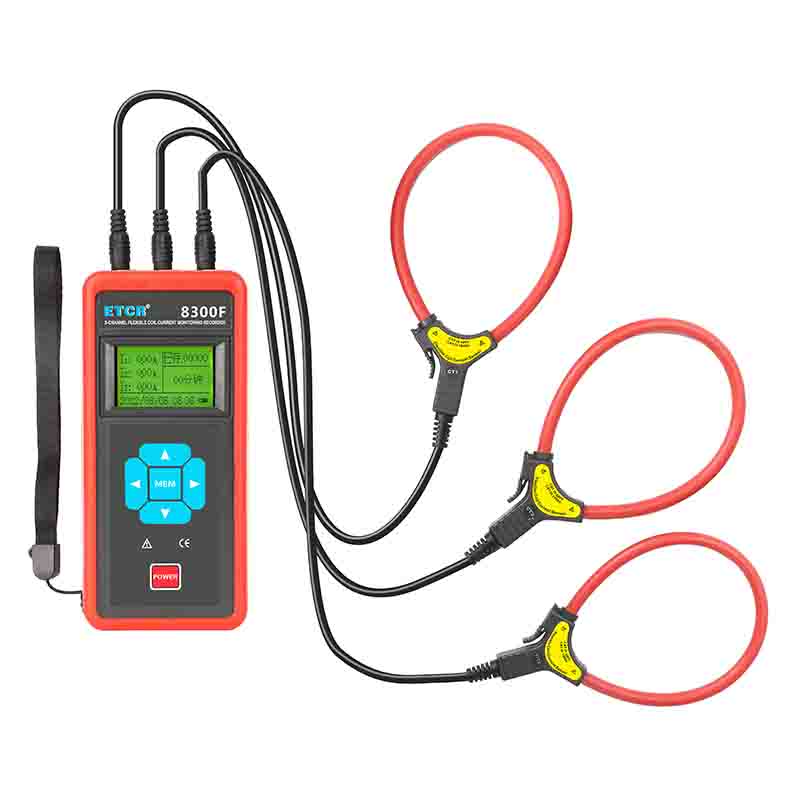

ETCR8300F三通道柔性线圈电流记录仪又称电流在线记录仪、多通道电流记录仪，用于现场在线同时监测、记录1～3路交流电流，故障查找，线路检修。由主机、柔性电流钳、充电器、数据上传软件、通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、大型异形导线、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。
      ETCR8300F三通道柔性线圈电流记录仪主机采用蓝屏LCD显示，三通道同屏显示，一目了然，有中文操作界面和英文操作界面两款选择，适合于不同国家的工程技术人员。记录仪采用大容量可充电锂电池，续航最多可以持续记录7天。具有系统时钟功能和超大存储空间，能现场设定监测记录时间，能存储20万组数据，具有自动存储间隔时间设定功能，记录周期从1秒～99分钟内设置。配有USB通信接口数据上传软件具有历史数据读取、查阅、保存、报表等功能。
产品特点
1、柔性线圈无任何裸露金属导体，非接触测量，安全可靠。体积小、重量轻、柔软灵活，适合狭窄环境和排线密集的场所，以及测量尺寸很大或形状不规则的导体电流。用户可根据需求定制线圈长度。
2、主机可配置1至3个电流钳，用户根据需求选型。
3、可设置记录间隔时间。
4、存储功能，20万组数据超大存储空间。
5、可充电锂电池，节电模式下连续工作约7天，更换电池不会丢失数据。
6、USB通信接口


1、柔性电流钳尺寸

柔性电流钳内径	线圈长度	线圈质量	线圈直径
Φ50mm	160mm	约93g	φ7.5mm
Φ100mm	320mm	约103g	φ7.5mm
Φ150mm	480mm	约113g	φ7.5mm
Φ200mm	640mm	约123g	φ7.5mm
Φ300mm	950mm	约145g	φ7.5mm
Φ500mm	1580mm	约183g	φ7.5mm
Φ1000mm	3150mm	约303g	φ7.5mm
Φ1500mm	4720mm	约403g	φ7.5mm







2、技术参数

规格名称	规格参数
电源	3.7V可充电锂电池（充满电约4.2V）
显示模式	LCD：128dots×64dots
LCD尺寸	显示域：44mm×27mm
柔性电流钳数量	1～3个（选型）
测试方式	柔性CT：输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流。
量程	AC 0.00A～20.00kA
分辨率	AC 10mA
精度	±2%rdg±5dgt(导线处于柔性线圈中心位置，23℃±2℃)
被测电流频率	50Hz～60Hz
主机尺寸	宽高厚78mm×165mm×42mm
质    量	接收器：约293g(含电池)
线圈内径	按客户要求订制
线圈直径	φ7.5mm(非常适合于狭窄环境和排线密集的场所等)
位置误差	被测导线应尽量处于柔性线圈的中心位置，不要靠近开合口处，开合口处测试误差约增大一倍或更多。
采样速率	2次/秒
数据存储	20万组（掉电或更换电池不会丢失数据）1组数据为同时记录1～3路电流钳的数据。
记录周期	1秒～99分钟内设定记录间隔时间，0秒为不自动存储
记录时间	1秒间隔，可连续记录48小时
	10秒间隔，可连续记录120小时
	1分钟间隔，可连续记录168小时
下载速度	60kB / Min
溢出显示	超量程溢出功能：“OL”符号显示
电池电压	使用3.7V可充电锂电池，三格电量显示，电量为零格时表示电池电压低，请及时充电
通讯接口	USB
额定电流	节电模式下6mA，最大35mA
线路电压	AC600V以下线路测试
绝缘强度	AC 2kV/rms(螺钉与外壳之间)
适合安规	IEC1010-1、IEC1010-2-032、污染等级2、CAT VI(1000V) IEC61326(EMC标准)
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-10℃～60℃；70%RH以下
