产品系列 : 数字式接地电阻测试仪
接地电阻测量，土壤电阻率测量，对地电压测量
测量方式：精密四线、三线法测量、简易二线测量接地电阻
接地电阻量程：0.00Ω～30.00kΩ
土壤电阻率量程：0.00Ωm～9999kΩm
接地电压量程：AC 0V～600V
报警功能：可设置报警阈值
数据存储：300组
显示模式：超大背光LCD
USB通信
线阻校验功能
电池低压提示
过载保护功能
产品简介
ETCR3000B接地电阻/土壤电阻率测试仪又称数字接地电阻测试仪、地桩式接地电阻仪、土壤电阻率测试仪、二三四线接地电阻测试仪，用于接地电阻、土壤电阻率、接地电压测量，采用数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响最小化，提供更加准确的接地电阻值，广泛应用于电力、电信、气象、建筑、防雷及工业电气设备等行业。

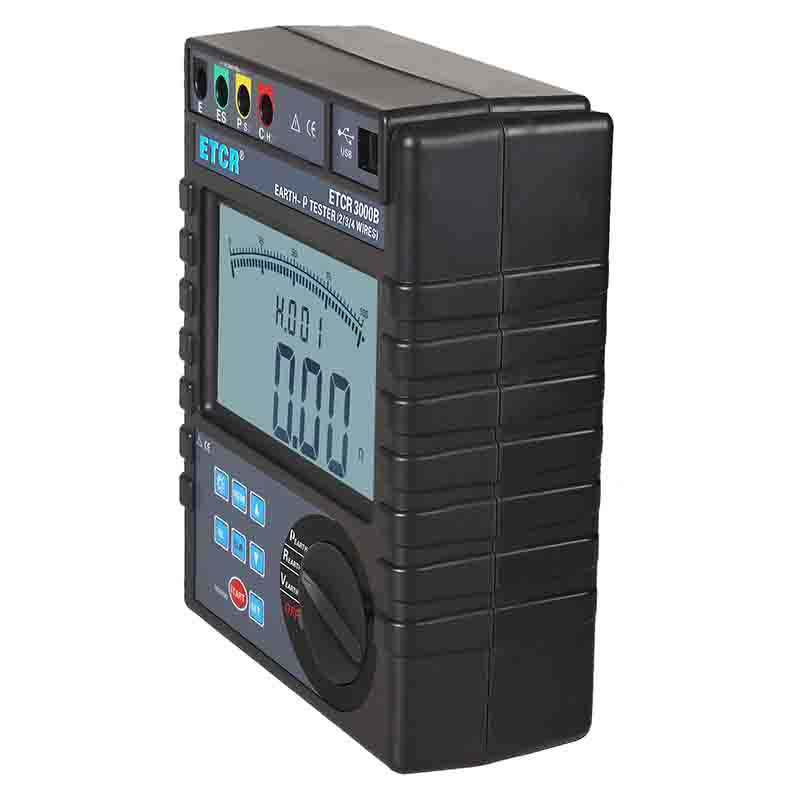

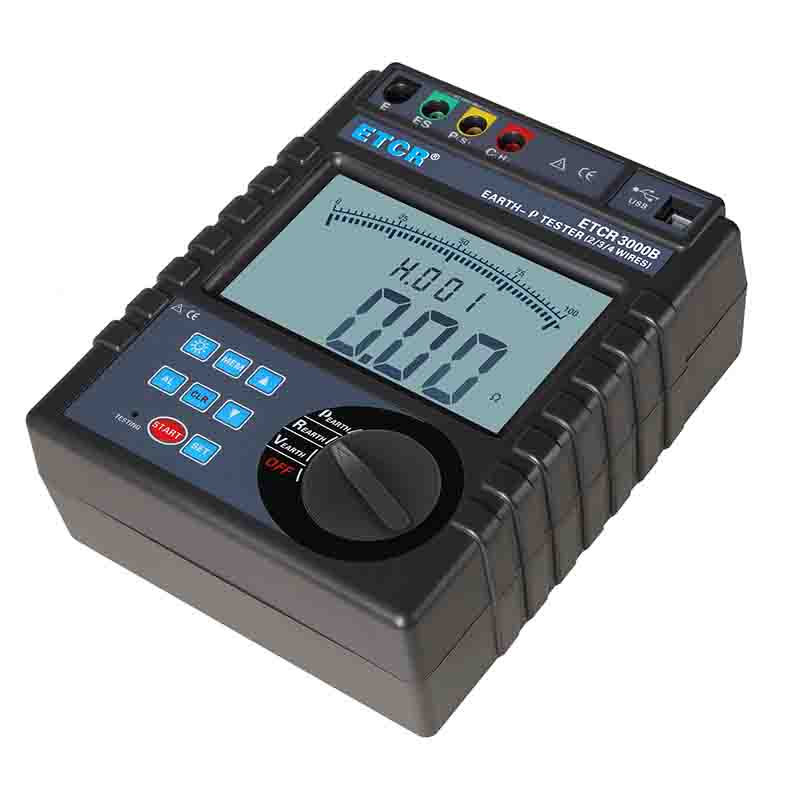

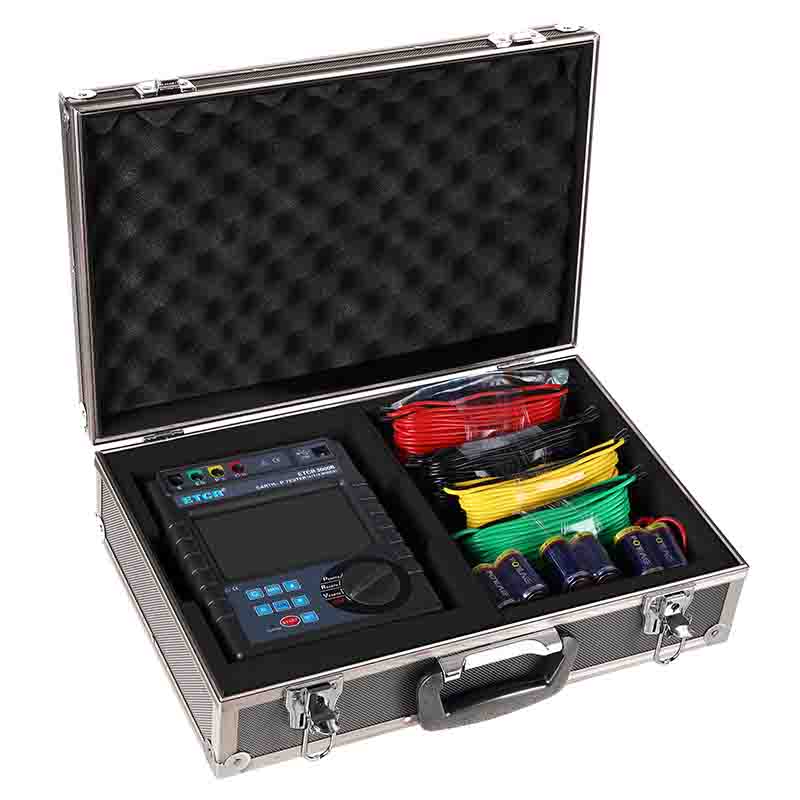

ETCR3000B接地电阻/土壤电阻率测试仪由主机、数据上传软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示，白屏背光，棒图指示，一目了然。存储功能，存储300组数据，通过USB通信上传软件实现历史查询与在线实时监测功能，动态显示，告警指示，具有历史数据读取、查阅、保存、报表、打印等功能。
产品特点
1、二三四线法接地电阻测量，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性强。

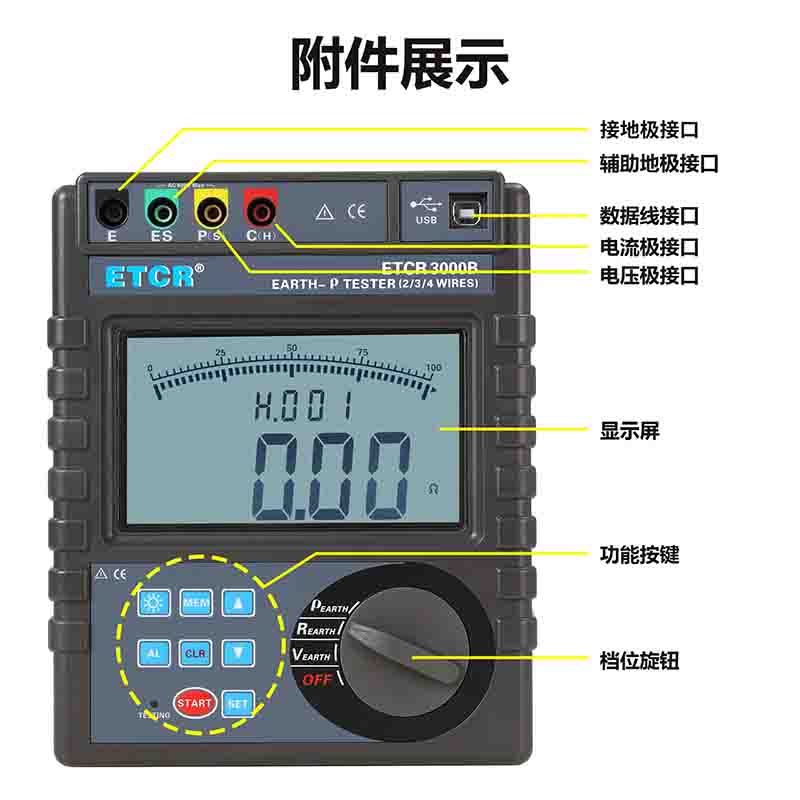

2、主机超大LCD显示，白屏背光，棒图指示，一目了然。
3、报警功能，可设置报警阈值。
4、数据存储300组。
5、USB通信，数据上传功能。
技术参数
1、基准条件下基本误差及性能指标
| 测量功能 | 测量范围 | 精 度 | 分辨力 |
| 接地电阻(R) | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
| 30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
| 土壤电阻率(ρ) | 0.00Ωm～99.99Ωm | ρ=2πaR； a:1.0m～100m； π=3.14 | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99kΩm | 10Ωm | ||
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9999kΩm | 1kΩm | ||
| 接地电压 | AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
2、一般规格
| 规格名称 | 规格参数 |
| 功 能 | 接地电阻测量，土壤电阻率测量，对地电压测量 |

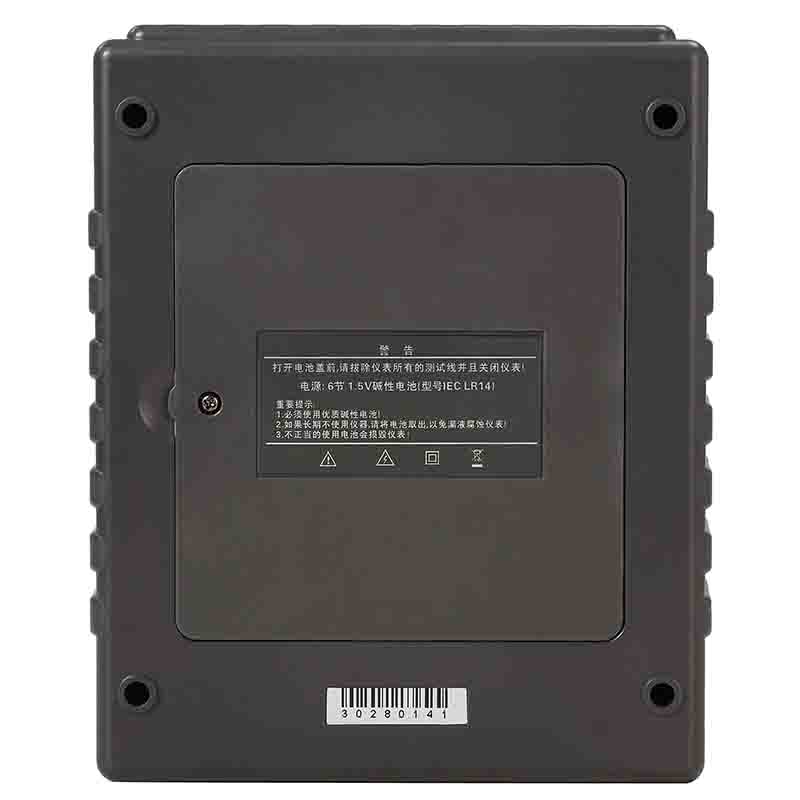

| 电 源 | LR14 1.5V×6 |
| 显示屏 | 4位超大LCD显示，124mm×67mm，带背光 |
| 量 程 | 接地电阻：0.00Ω～30.00kΩ |
| 土壤电阻率：0.00Ωm～9999kΩm | |
| 接地电压：0V～600V | |
| 测量方式 | 精密4线、3线法测量、简易2线测量接地电阻 |
| 测量方法 | 接地电阻：额定电流变极法，测量电流20mA Max 土壤电阻率：四极法(温纳法) 对地电压：平均值整流(P(S)-ES接口间） |
| 测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
| 测试电流 | ＞20mA（正弦波） |
| 开路测试电压 | AC 40V max |
| 测试电压波形 | 正弦波 |
| 电极间距范围 | 可设定1m～100m |
| 换 档 | 接地电阻：0.00Ω～30.00kΩ全自动换档 |
| 土壤电阻率：0.00Ωm～9999kΩm全自动换档 | |
| 测量时间 | 对地电压：约3次/秒 |
| 接地电阻、土壤电阻率：约15秒/次 | |
| 测量次数 | 5000次以上(短路测试，测1次，停30秒再测) |
| 线路电压 | AC 600V以下测量 |
| 数据存储 | 300组，显示“FULL”符号表示存储已满 |
| 数据保持 | 保持数据时“HOLD”符号指示 |
| 数据查阅 | 查阅数据时“READ”符号指示 |
| 溢出显示 | 超量程溢出时“OL”符号指示 |
| 干扰测试 | 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
| 辅助接地测试 | 具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
| 报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
| 报警临界值设置范围 | 电阻：0Ω～9999Ω，电压：0.0V～600.0V |
| 电池电压 | 当电池电压降到约7.5V时，电池电压低符号显示，提醒更换电池 |
| 工作电流 | 待机: 约20mA(背光关闭) |
| 开机开背光：约45mA(背光关闭25mA) | |
| 测量：约100mA(背光关闭) | |
| 过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
| 绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
| 耐 压 | AC 3700V/rms(电路与外壳之间) |

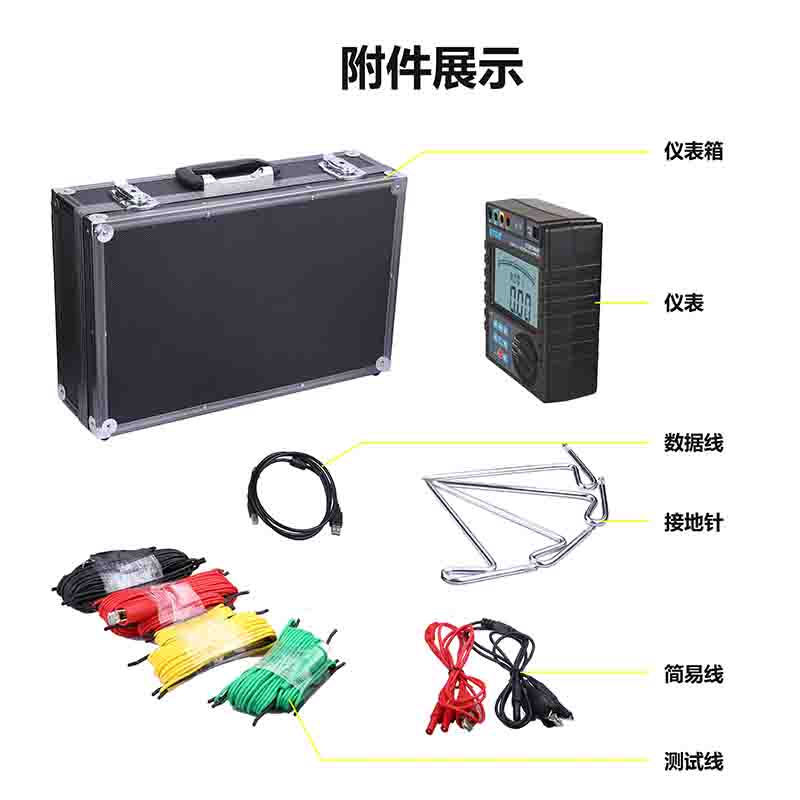

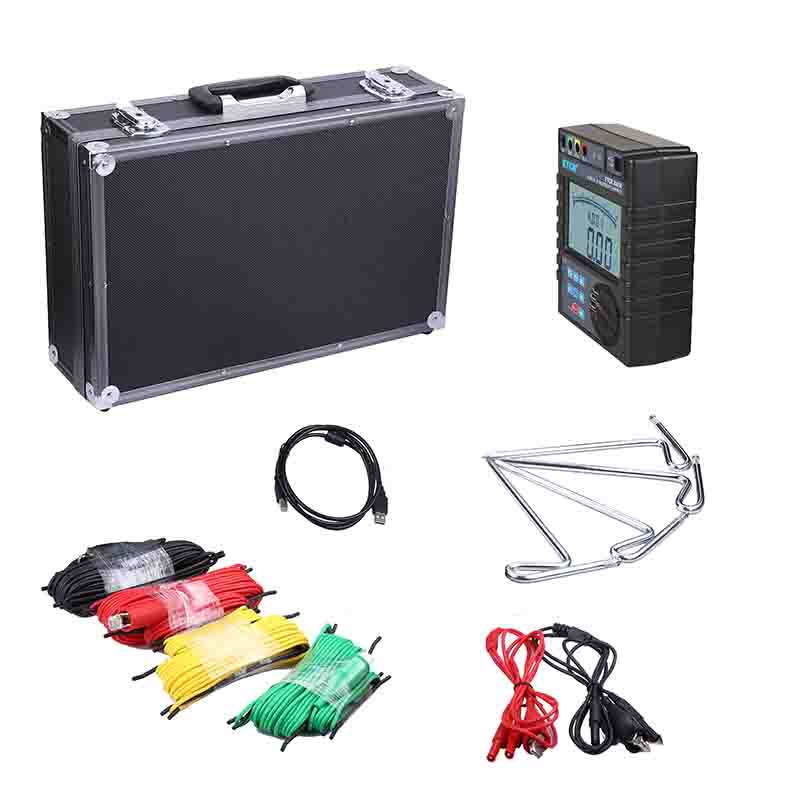

| 标准测试线 | 4条：红色20m，黑色20m，黄色10m，绿色10m各1条 |
| 简易测试线 | 2条：红色1.6m，黑色1.6m各1条 |
| 辅助接地棒 | 4根：φ9mm×230mm |
| USB通信 | 通过上位机软件存储数据，可以上传电脑保存、分析、打印 |
| 仪表尺寸 | 215mm×178mm×83mm |
| 仪表质量 | 仪表：约1330g；总质量：约4.5kg(含包装) |
| 工作温湿度 | -10℃～40℃；80%RH以下 |
| 存放温湿度 | -20℃～60℃；70%RH以下 |
| 电磁特性 | IEC61326(EMC) |
| 适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031；IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG 366-2004。 |
型号对比
| 产品型号 | 电阻量程 | 电阻率量程 | 电压量程 | 其他 |
| 0.00Ω～2000Ω | -- | AC 0V～600V | 储存功能 |
| 0.00Ω～30.00kΩ | 0.00Ωm~9000kΩm | AC 0V～600V | 储存功能；USB通信 |
| 0.00Ω～2000Ω | -- | AC 0V～600V | 储存功能；防爆证；USB通信 |
| 0.00Ω～30.00kΩ | -- | AC 0V～600V | 储存功能；防爆证；USB通信 |
| 0.10Ω～2000Ω | -- | AC 0V～600V | 辅助桩、交直流电压报警；保护功能 |
| 0.10Ω～30.00kΩ | 0.00Ωm~9000kΩm | DC/AC 0V～600V | 辅助桩、交直流电压报警 |
| 0.000Ω～30.00kΩ | -- | AC 0V～600V | 储存功能；USB通信 |
| 0.000Ω～30.00kΩ | 0.00Ωm~9000kΩm | AC 0V～600V | 储存功能；USB/蓝牙通信 |
