产品简介
ETCR3100C接地电阻·土壤电阻率测试仪又称精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪等。专为现场测量接地电阻、土壤电阻率、对地电压而精心设计制造的，采用数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响最小化，提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。仪表外壳采用防水保护箱，防撞、防摔、防水（防护等级IP65）坚固安全耐用，仪表还配有大容量可充电锂电池组，特别适合在户外工地使用。其广泛应用于电力、电信、气象、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、对地电压测量。

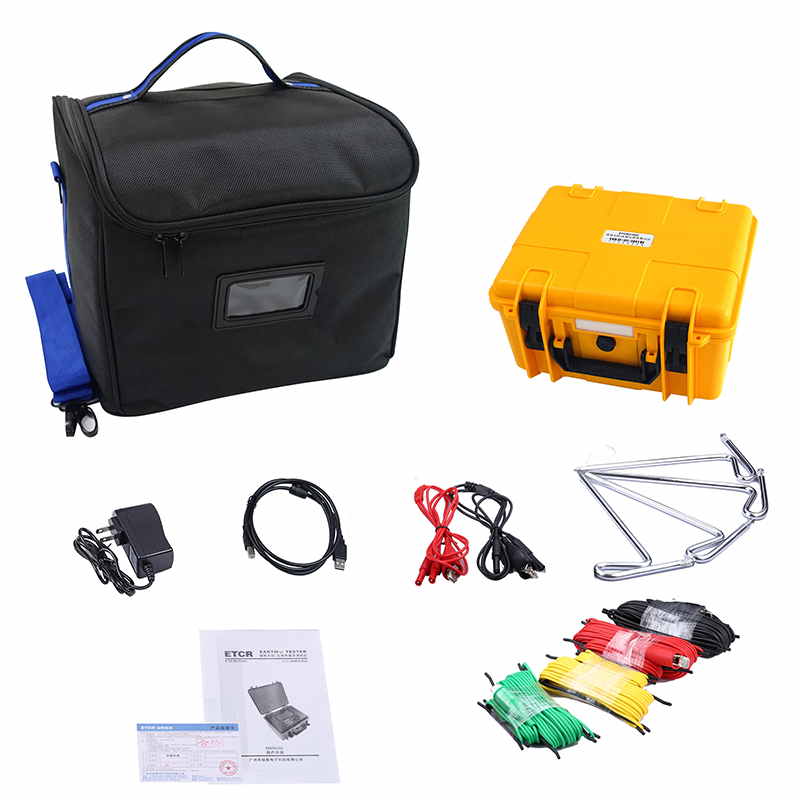

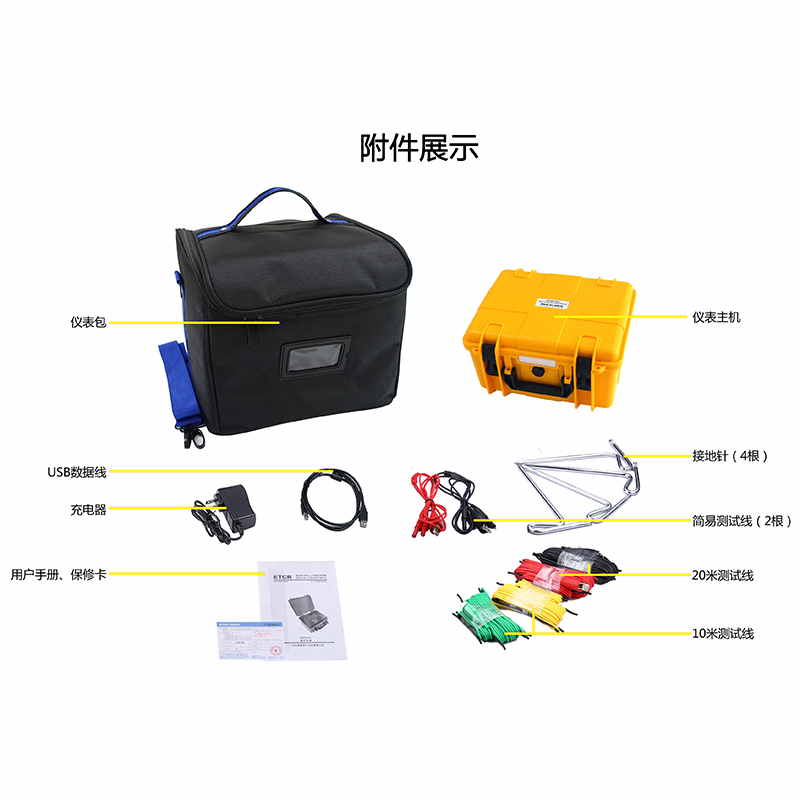

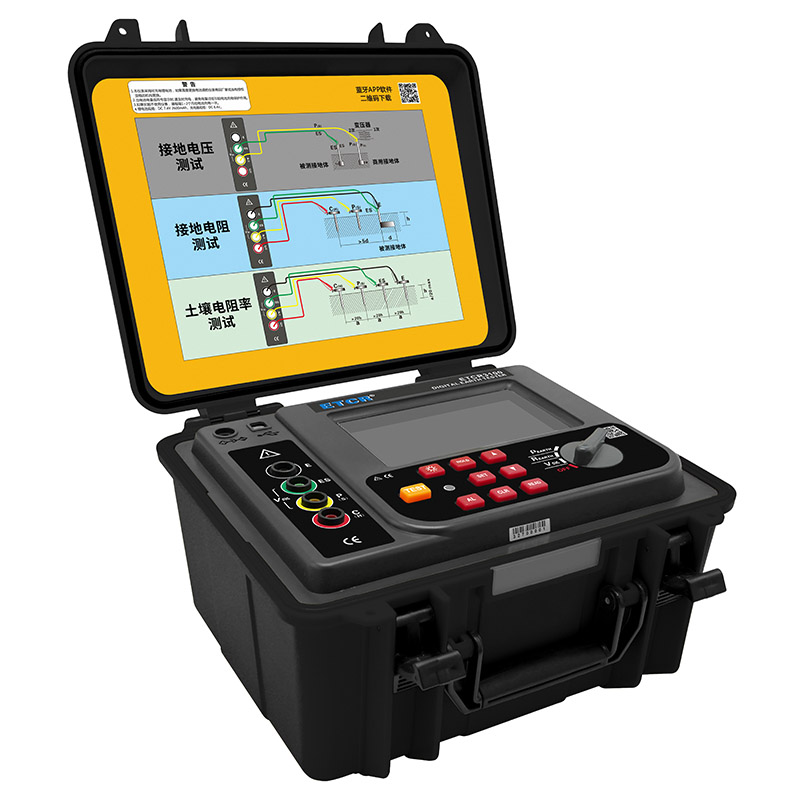

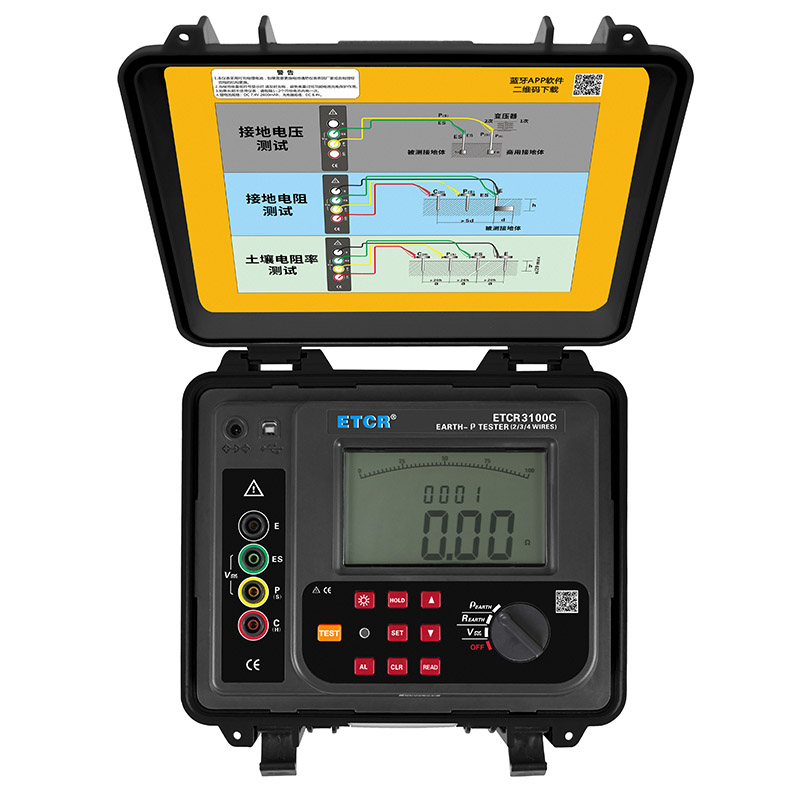

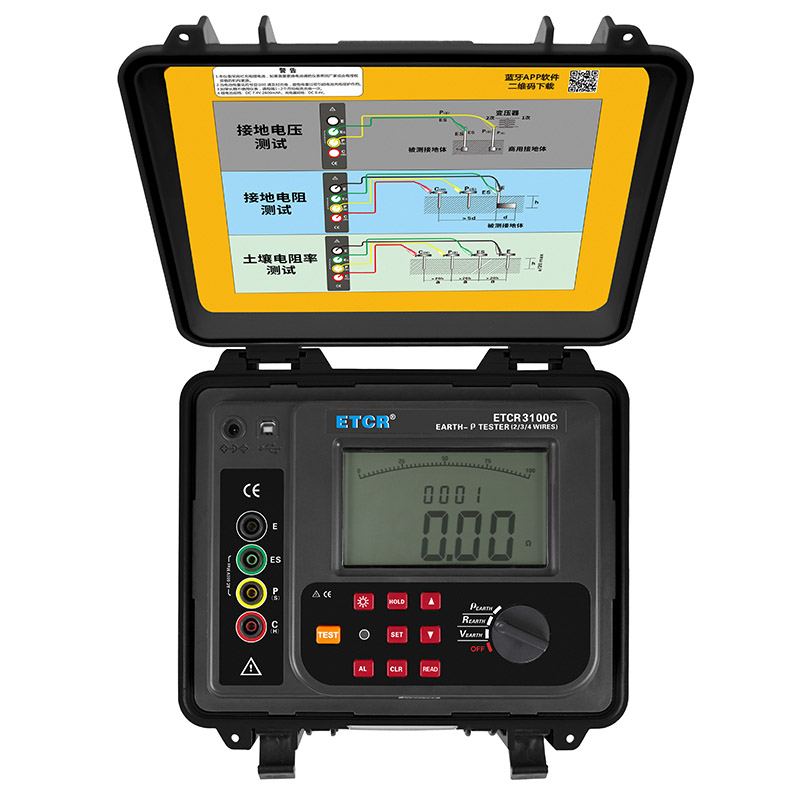

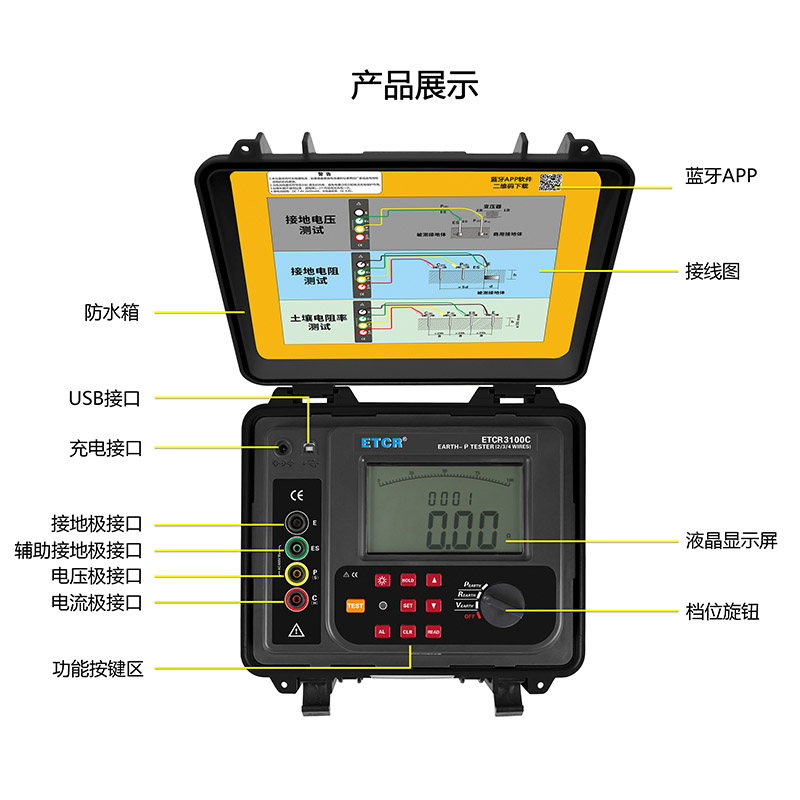

ETCR3100C接地电阻·土壤电阻率测试仪由主机、监控软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示，白屏背光，棒图指示，一目了然。仪表具有报警功能，可设置报警阈值，具有数据存储功能存储400组数据，蓝牙通信功能，安装APP可在移动终端查看测试数据，USB通信功能，安装上位机软件后可将测试记录下载电脑保存、分析、打印。
产品特点
1、二三四线法接地电阻测量，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性强。
2、不需线阻校验，抗干扰能力和环境适应能力强，对现场低值接地电阻测量更精确。

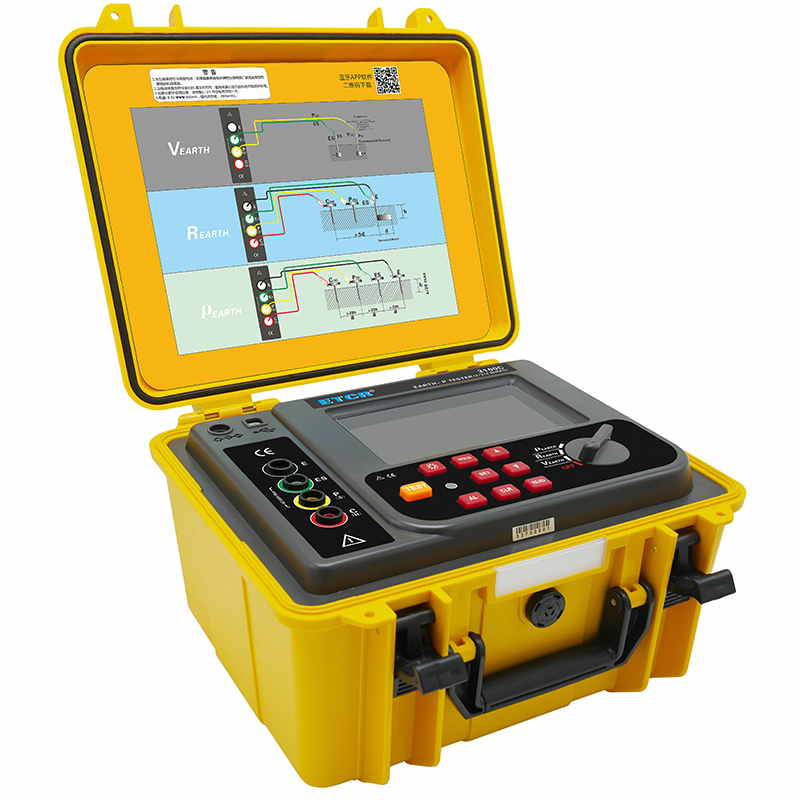

3、采用防水保护箱，防水、防撞、防摔坚固耐用，大容量可充电锂电池组，特别适合户外工地使用。

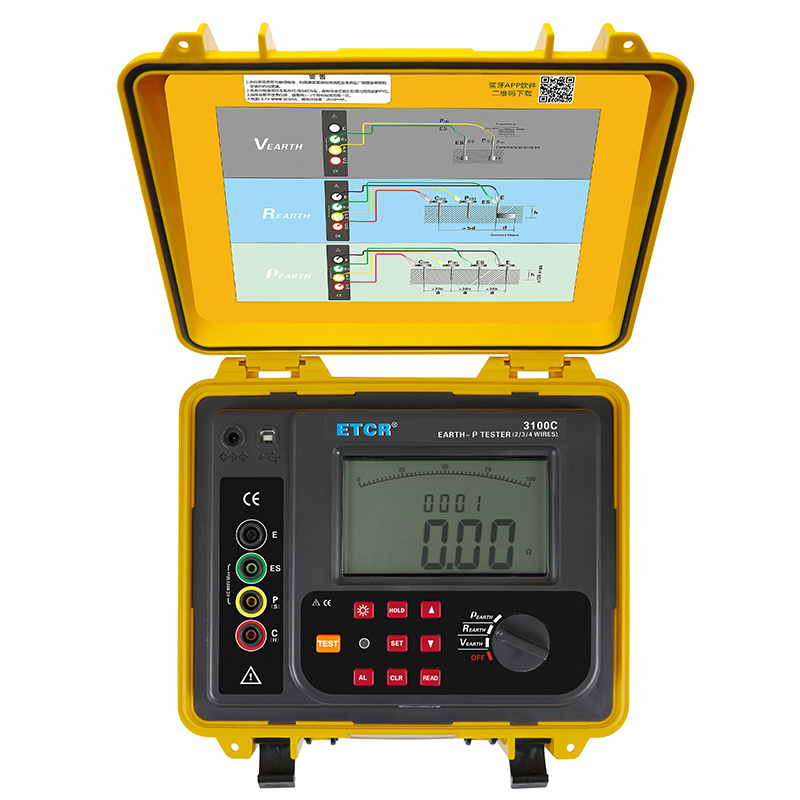

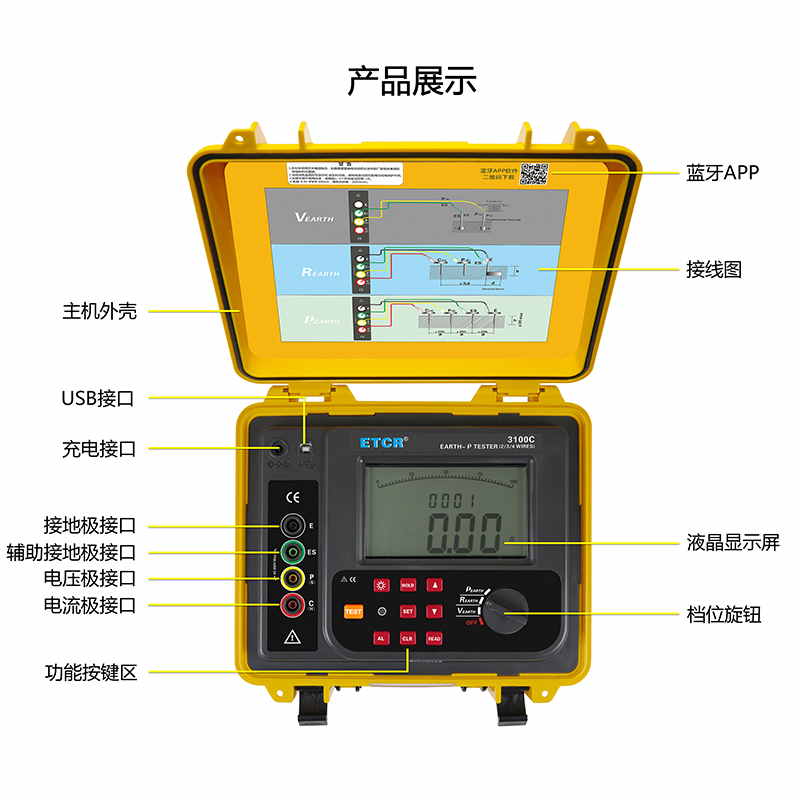

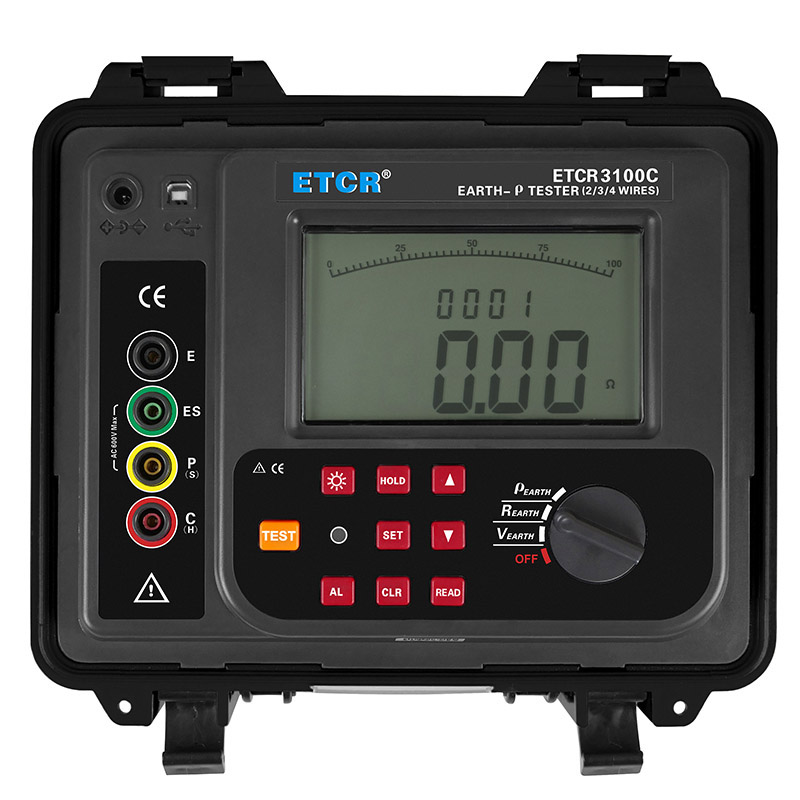

4、主机超大LCD显示，白屏背光，棒图指示，一目了然。
5、报警功能，可设置报警阈值。
6、存储功能，数据存储300组。

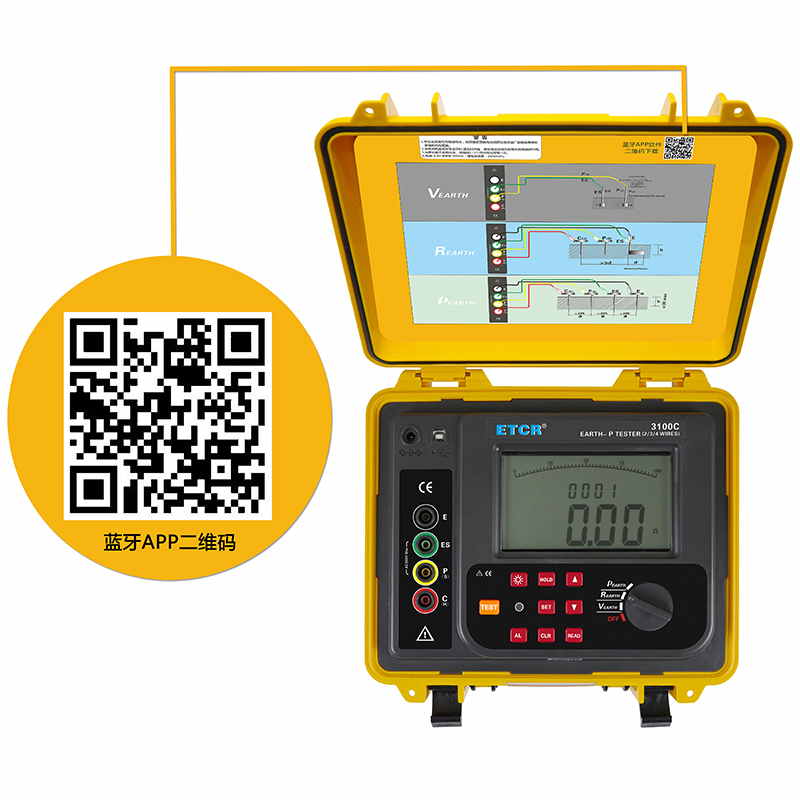

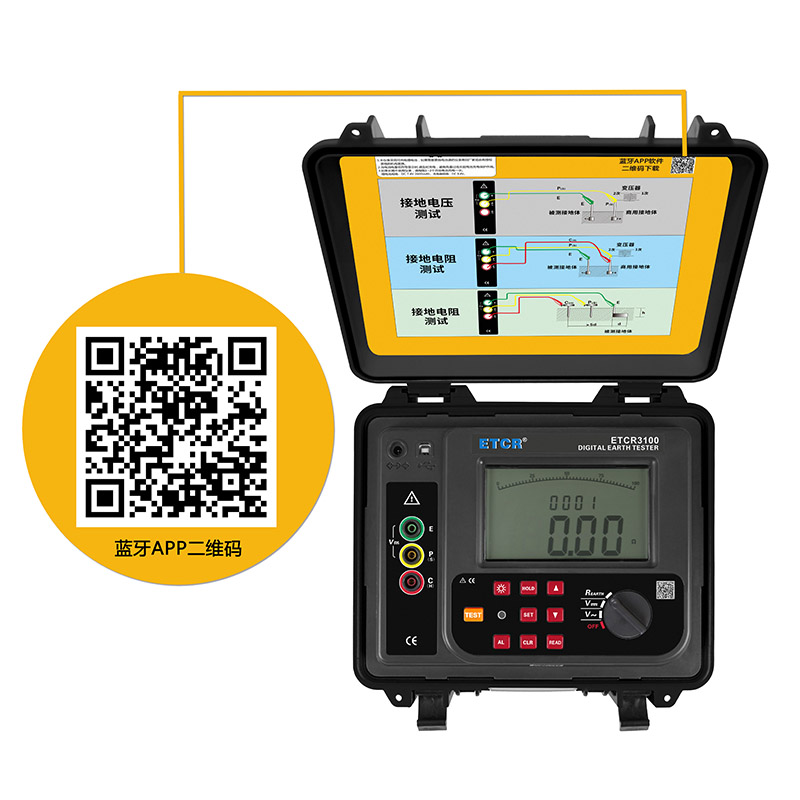

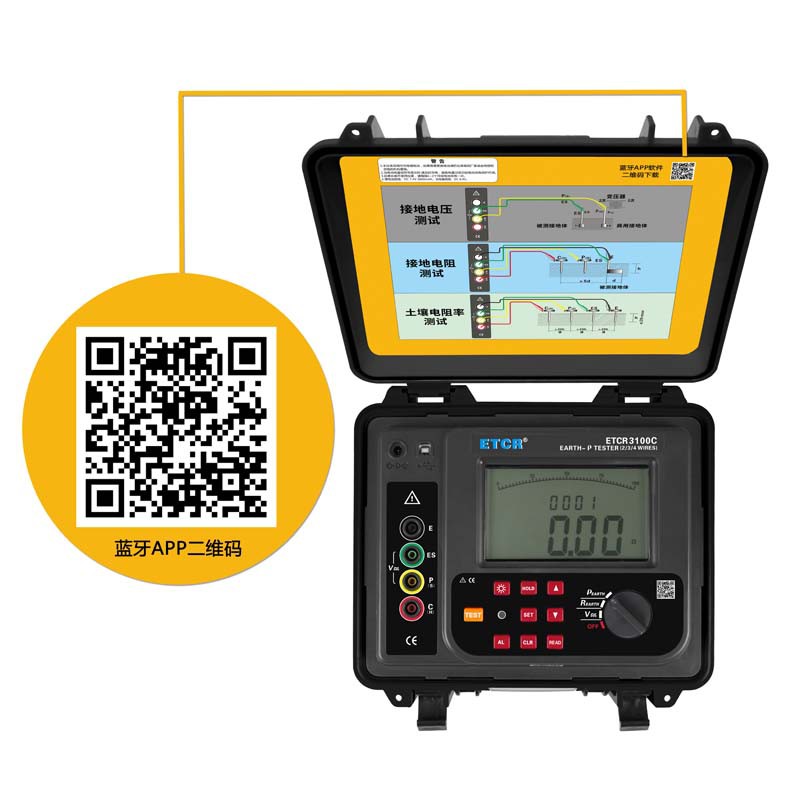

7、支持蓝牙通信，安装APP，可在移动终端查看测试数据。
8、具有USB通信，通过上位机软件将存储数据上传电脑保存、分析、打印。
技术参数
1、基准条件下基本误差及性能指标
| 测量功能 | 测量范围 | 精 度 | 分辨力 |
| 接地电阻(R) | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
| 30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
| 土壤电阻率(ρ) | 0.00Ωm～99.99Ωm | (ρ=2πaRa:1 m～100m；π=3.14) | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 土壤电阻率(ρ) | 10.00kΩm～99.99kΩm | (ρ=2πaRa:1 m～100m；π=3.14) | 10Ωm |
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9999kΩm | 1kΩm | ||
| 接地电压 | AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
2、一般规格
| 规格名称 | 规格参数 |
功 能 | 二三四线测量接地电阻、土壤电阻率；对地电压测量 |
电 源 | DC 7.4V 2600mAh 可充锂电池，电池充满约8.4V |
液 晶 屏 | 4位超大LCD显示，显示域：124mm×67mm |
背 光 | 可控白屏背光，适合昏暗场所使用 |
量 程 | 接地电阻：0.000Ω～30.00kΩ全自动换档 |
土壤电阻率：0.000Ωm～9999kΩm全自动换档 | |
对地电压：0.0V～600V AC/DC | |
测量方式 | 精密4线、3线法测量、简易2线测量接地电阻 |
测量方法 | 接地电阻：额定电流变极法， 土壤电阻率：四极法(温纳法) 对地电压：平均值整流(P(S)-ES接口间） |
测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
测试电流 | ＞20mA（正弦波） |
开路测试电压 | AC 40V max |
测试电压波形 | 正弦波 |
电极间距范围 | 可设定1m～100m |
测量指示 | 测量中LED闪烁，LCD进度条指示 |

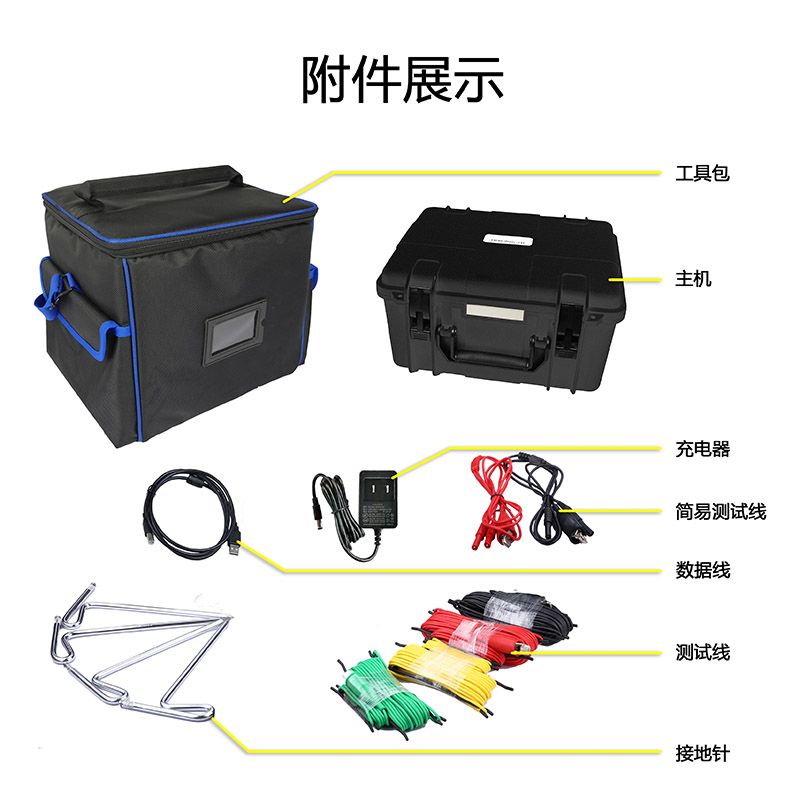

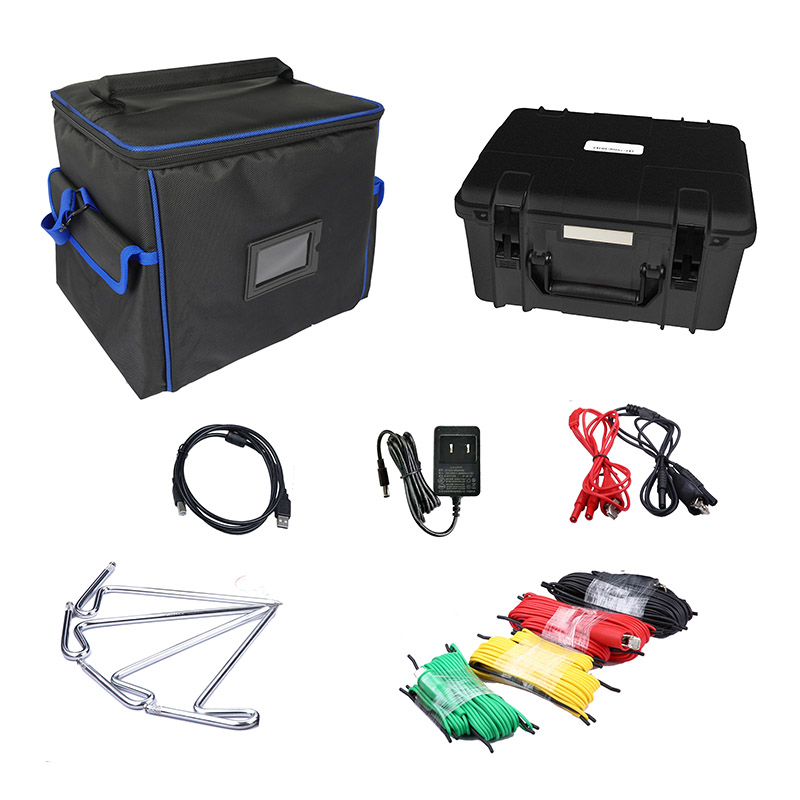

标准测试线 | 4条：红色20m，黑色20m，黄色10m，绿色10m各1条 |
简易测试线 | 2条：红色1.6m，黑色1.6m各1条 |
辅助接地棒 | 4根：φ9mm×230mm（约935g） |
测量时间 | 对地电压：约3次/秒 |
接地电阻、土壤电阻率：约15秒/次 | |
测量次数 | 5000次以上(短路测试，测1次，停30秒再测) |
线路电压 | AC 600V以下测量 |
数据存储 | 300组，显示“FULL”符号表示存储已满 |
数据保持 | 保持数据时“HOLD”符号指示 |
数据查阅 | 查阅数据时“READ”符号指示 |
溢出显示 | 超量程溢出时“OL”符号指示 |
干扰测试 | 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
辅助接地测试 | 具有辅助接地电阻值测试功能，0.00KΩ～30kΩ (100R+rC<50kΩ，100R+rP<50kΩ) |
报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
自动关机 | 开机后10分钟，自动关机 |
电池电压 | 当电池电压降到约DC 7.2V±0.1V时，电池电压低符号显示，提醒仪表需进行充电 |
工作电流 | 待机: 约20mA(背光关闭) |
开机开背光：约45mA(背光关闭25mA) | |
测量：约100mA(背光关闭) | |
过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
防护等级 | IP65（合盖时） |
绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61326(EMC) |
通 讯 线 | USB通讯线1条，长1.5m |
蓝牙通信 | 安装APP，可在移动终端查看测试数据 |
USB通信 | 具有USB接口，通过上位机软件将存储数据上传电脑保存、分析、打印 |
仪表尺寸 | 高宽厚：280mm×260mm×160mm |
仪表重量 | 仪表：约2306g(含电池)；总质量：约6.3kg（含附件） |
工作温湿度 | 工作温湿度：-10℃～40℃；80%RH以下；存放温湿度：-20℃～60℃；70%RH以下 |
适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031；IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)；JJG 366-2004。 |
型号对比
| 产品图片 | 产品型号 | 电阻量程 | 电阻率量程 | 电压量程 | 其他 |
 | ETCR3000 | 0.01Ω～2000Ω | -- | AC 0V～600V | 储存功能 |
 | ETCR3000B | 0.00Ω～30.00kΩ | 0.00Ωm~9000kΩm | AC 0V～600V | 储存功能；USB通信 |
 | ETCR3000-EP | 0.01Ω～2000Ω | -- | AC 0V～600V | 储存功能；防爆证；USB通信 |
 | ETCR3000B-EP | 0.00Ω～30.00kΩ | -- | AC 0V～600V | 储存功能；防爆证；USB通信 |
 | ETCR3040 | 0.10Ω～2000Ω | -- | AC 0V～600V | 辅助桩、交直流电压报警；保护功能 |
 | ETCR3040B | 0.00Ω～30.00kΩ | 0.00Ωm~9000kΩm | DC/AC 0V～600V | 辅助桩、交直流电压报警 |
 | ETCR3100 | 0.01Ω～2000Ω | -- | AC 0V～600V | 储存功能；USB通信 |
 | ETCR3100C | 0.00Ω～30.00kΩ | 0.00Ωm~9000kΩm | AC 0V～600V | 储存功能；USB/蓝牙通信 |
